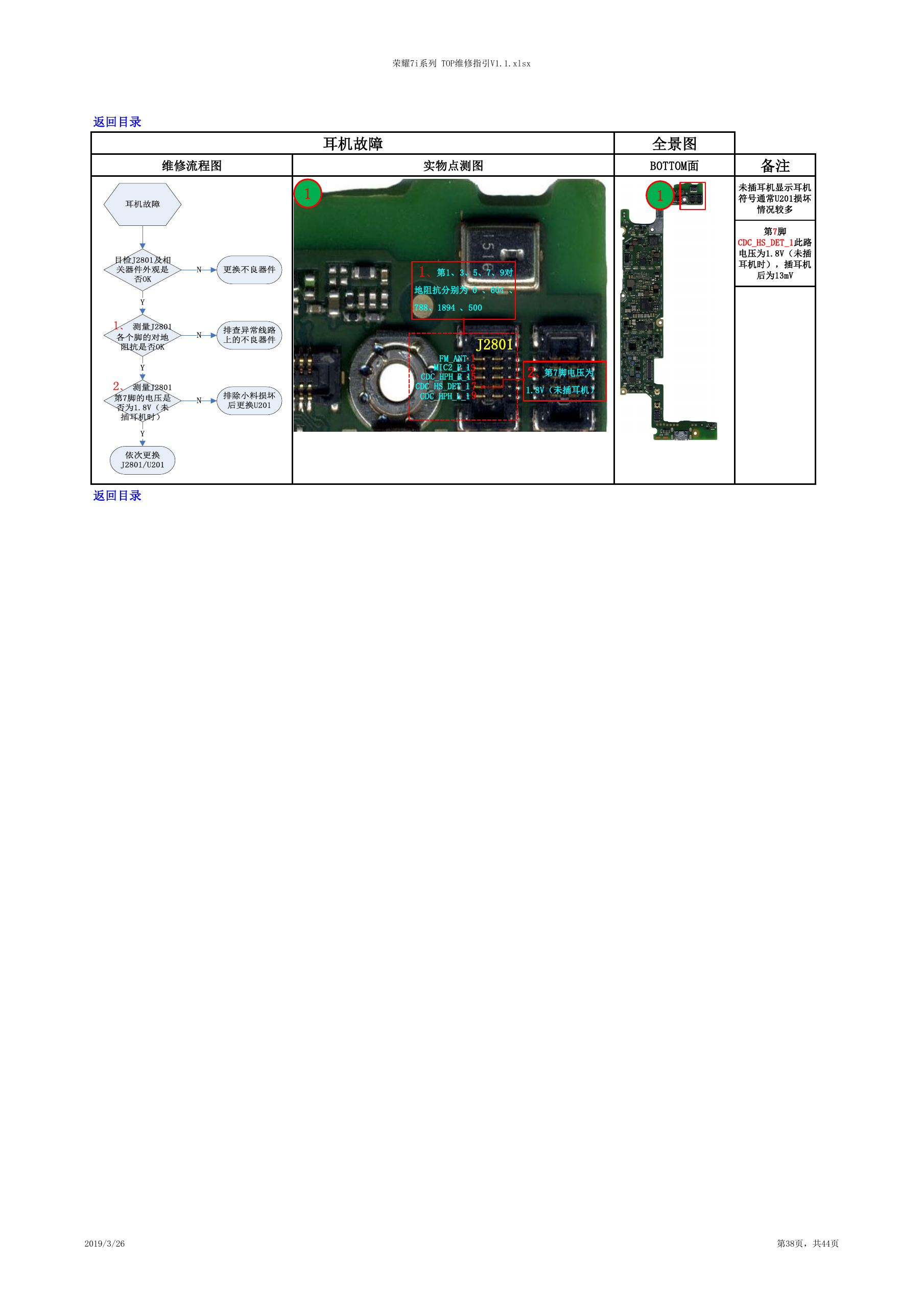

荣耀7i系列 TOP维修指引V1.1.xlsx 返回目录 维修流程图 实物点测图 耳机故障 1 第1、3、5、7、9对 1、 地阻抗分别为 0 、604 、 788、1894 、500 J2801 1 FM_ANT 3 MIC2_P_1 5 CDC_HPH_R_1 7 CDC_HS_DET_1 9 CDC_HPH_L_1 第7脚电压为 2、 1.8V（未插耳机） 全景图 BOTTOM面 1 备注 未插耳机显示耳机 符号通常U201损坏 情况较多 第7脚 CDC_HS_DET_1此路 电压为1.8V（未插 耳机时），插耳机 后为13mV 返回目录 2019/3/26 第38页，共44页 耳机故障目检J2801及相关器件外观是否OK更换不良器件N1、 测量J2801各个脚的对地阻抗是否OKY排查异常线路上的不良器件N2、 测量J2801第7脚的电压是否为1.8V（未插耳机时）YY排除小料损坏后更换U201N依次更换J2801/U201
