课程设计投票系统学专院业年级班别学号姓名学号姓名指导教师 2018 年 6 月 1

目录 1.绪论 ................................................................................................................................................. 5 1.1 题目背景及目的.................................................................................................................5 1.2 业界情况 ............................................................................................................................. 5 1.3 技术方案 ............................................................................................................................. 5 1.3.1 系统相关技术 ..........................................................................................................................5 1.3.2 技术说明 .................................................................................................................................. 5 1.4 开发计划 ............................................................................................................................. 6 2.需求分析 ......................................................................................................................................... 7 2.1 系统需求 ............................................................................................................................. 7 2.1.1 功能需求 .................................................................................................................................. 7 2.1.2 性能需求 ................................................................................................................................... 8 2.1.3 可靠性和可用性需求...............................................................................................................8 2.1.4 出错处理需求 ........................................................................................................................... 8 2.1.5 接口需求 ................................................................................................................................... 9 2.1.6 信息需求 .................................................................................................................................. 9 2.2 数据流图 ........................................................................................................................... 10 2.3 数据字典 ........................................................................................................................... 11 2.4 E-R 图..................................................................................................................................11 2.5 状态转换图 ........................................................................................................................ 12 3.系统设计 ....................................................................................................................................... 14 3.1 系统说明 ............................................................................................................................ 14 3.1.1 系统流程图............................................................................................................................. 14 3.1.2 物理元素 ................................................................................................................................. 14 3.1.3 系统层次结构图.....................................................................................................................15 3.1.4 模块算法 ................................................................................................................................ 16 3.2 盒图 ................................................................................................................................... 22 3.3 数据库设计 ........................................................................................................................ 24 3.3.1 用户表.................................................................................................................................... 24 3.3.2 投票题目表............................................................................................................................ 24 3.3.3 投票选项表............................................................................................................................ 24 3.3.4 用户-题目-选项关联表 .......................................................................................................... 25 3.3.5 图片表..................................................................................................................................... 25 4.系统实现 ....................................................................................................................................... 26 4.1：用户投票界面 .................................................................................................................26 4.2：管理员后台管理界面 .....................................................................................................29 5.系统测试 ....................................................................................................................................... 39 5.1 测试说明 ............................................................................................................................ 39 5.2 黑盒测试 ............................................................................................................................ 39 5.3 系统测试 ............................................................................................................................ 41 5.4 测试总结 ........................................................................................................................... 41 6.用户使用说明 ............................................................................................................................... 43 6.1 用户操作 ........................................................................................................................... 43 3

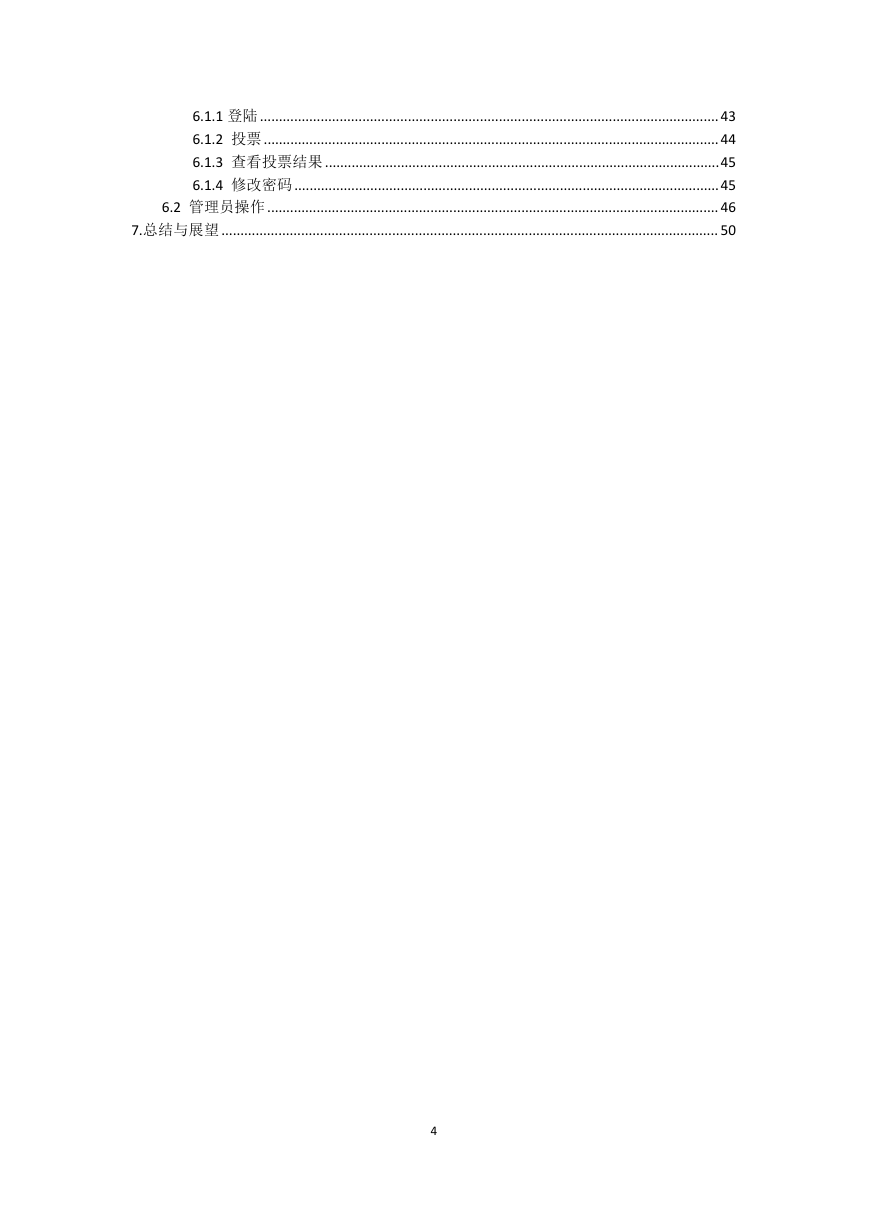

6.1.1 登陆 .........................................................................................................................43 6.1.2 投票 ........................................................................................................................44 6.1.3 查看投票结果 ........................................................................................................45 6.1.4 修改密码 ................................................................................................................45 6.2 管理员操作....................................................................................................................... 46 7.总结与展望 ................................................................................................................................... 50 4

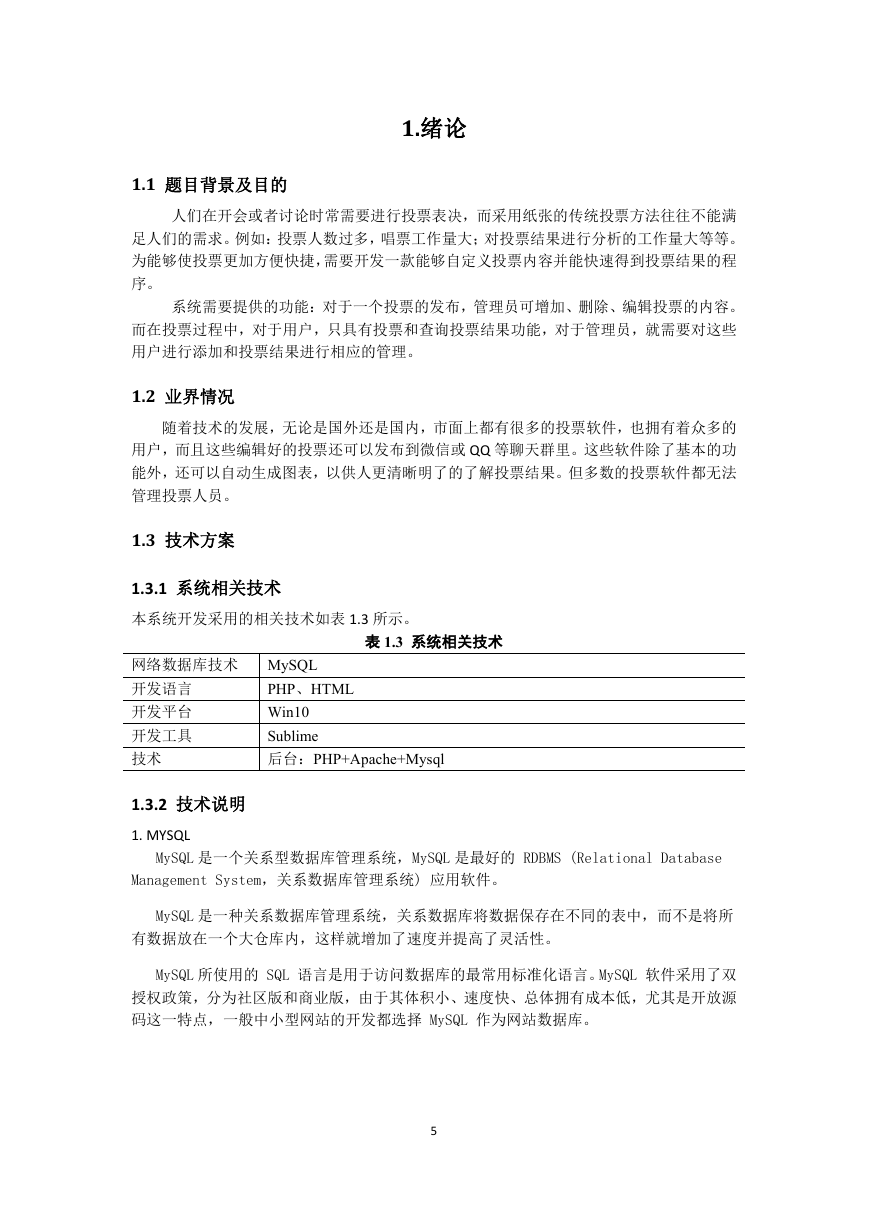

1.绪论 1.1 题目背景及目的人们在开会或者讨论时常需要进行投票表决，而采用纸张的传统投票方法往往不能满足人们的需求。例如：投票人数过多，唱票工作量大；对投票结果进行分析的工作量大等等。为能够使投票更加方便快捷，需要开发一款能够自定义投票内容并能快速得到投票结果的程序。系统需要提供的功能：对于一个投票的发布，管理员可增加、删除、编辑投票的内容。而在投票过程中，对于用户，只具有投票和查询投票结果功能，对于管理员，就需要对这些用户进行添加和投票结果进行相应的管理。 1.2 业界情况随着技术的发展，无论是国外还是国内，市面上都有很多的投票软件，也拥有着众多的用户，而且这些编辑好的投票还可以发布到微信或 QQ 等聊天群里。这些软件除了基本的功能外，还可以自动生成图表，以供人更清晰明了的了解投票结果。但多数的投票软件都无法管理投票人员。 1.3 技术方案 1.3.1 系统相关技术本系统开发采用的相关技术如表 1.3 所示。表 1.3 系统相关技术 PHP、HTML Win10 Sublime 后台：PHP+Apache+Mysql 网络数据库技术 MySQL 开发语言开发平台开发工具技术 1.3.2 技术说明 1. MYSQL MySQL 是一个关系型数据库管理系统，MySQL 是最好的 RDBMS (Relational Database Management System，关系数据库管理系统) 应用软件。 MySQL 是一种关系数据库管理系统，关系数据库将数据保存在不同的表中，而不是将所有数据放在一个大仓库内，这样就增加了速度并提高了灵活性。 MySQL 所使用的 SQL 语言是用于访问数据库的最常用标准化语言。MySQL 软件采用了双授权政策，分为社区版和商业版，由于其体积小、速度快、总体拥有成本低，尤其是开放源码这一特点，一般中小型网站的开发都选择 MySQL 作为网站数据库。 5

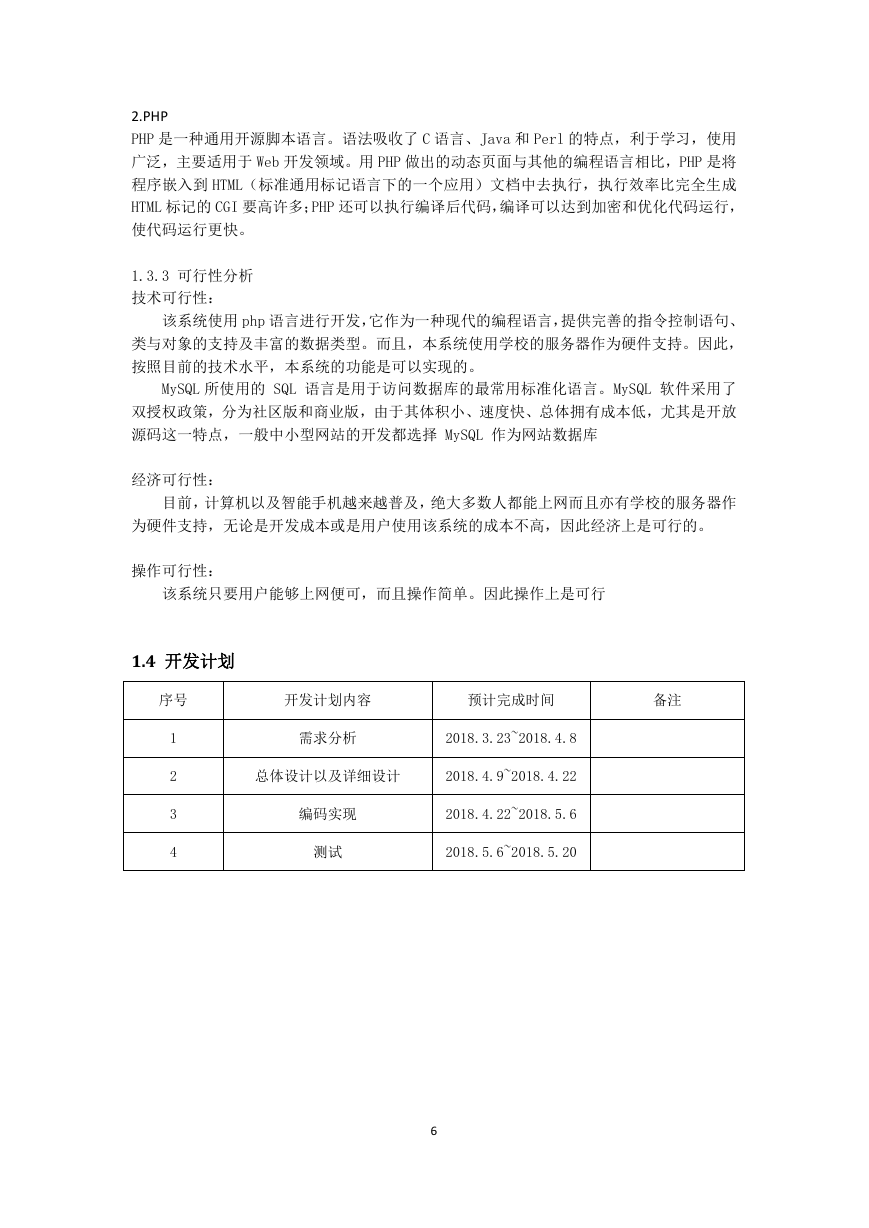

2.PHP PHP 是一种通用开源脚本语言。语法吸收了 C 语言、Java 和 Perl 的特点，利于学习，使用广泛，主要适用于 Web 开发领域。用 PHP 做出的动态页面与其他的编程语言相比，PHP 是将程序嵌入到 HTML（标准通用标记语言下的一个应用）文档中去执行，执行效率比完全生成 HTML 标记的 CGI 要高许多；PHP 还可以执行编译后代码，编译可以达到加密和优化代码运行，使代码运行更快。 1.3.3 可行性分析技术可行性：该系统使用 php 语言进行开发，它作为一种现代的编程语言，提供完善的指令控制语句、类与对象的支持及丰富的数据类型。而且，本系统使用学校的服务器作为硬件支持。因此，按照目前的技术水平，本系统的功能是可以实现的。 MySQL 所使用的 SQL 语言是用于访问数据库的最常用标准化语言。MySQL 软件采用了双授权政策，分为社区版和商业版，由于其体积小、速度快、总体拥有成本低，尤其是开放源码这一特点，一般中小型网站的开发都选择 MySQL 作为网站数据库经济可行性：目前，计算机以及智能手机越来越普及，绝大多数人都能上网而且亦有学校的服务器作为硬件支持，无论是开发成本或是用户使用该系统的成本不高，因此经济上是可行的。操作可行性：该系统只要用户能够上网便可，而且操作简单。因此操作上是可行 1.4 开发计划序号开发计划内容预计完成时间备注 1 2 3 4 需求分析 2018.3.23~2018.4.8 总体设计以及详细设计 2018.4.9~2018.4.22 编码实现 2018.4.22~2018.5.6 测试 2018.5.6~2018.5.20 6

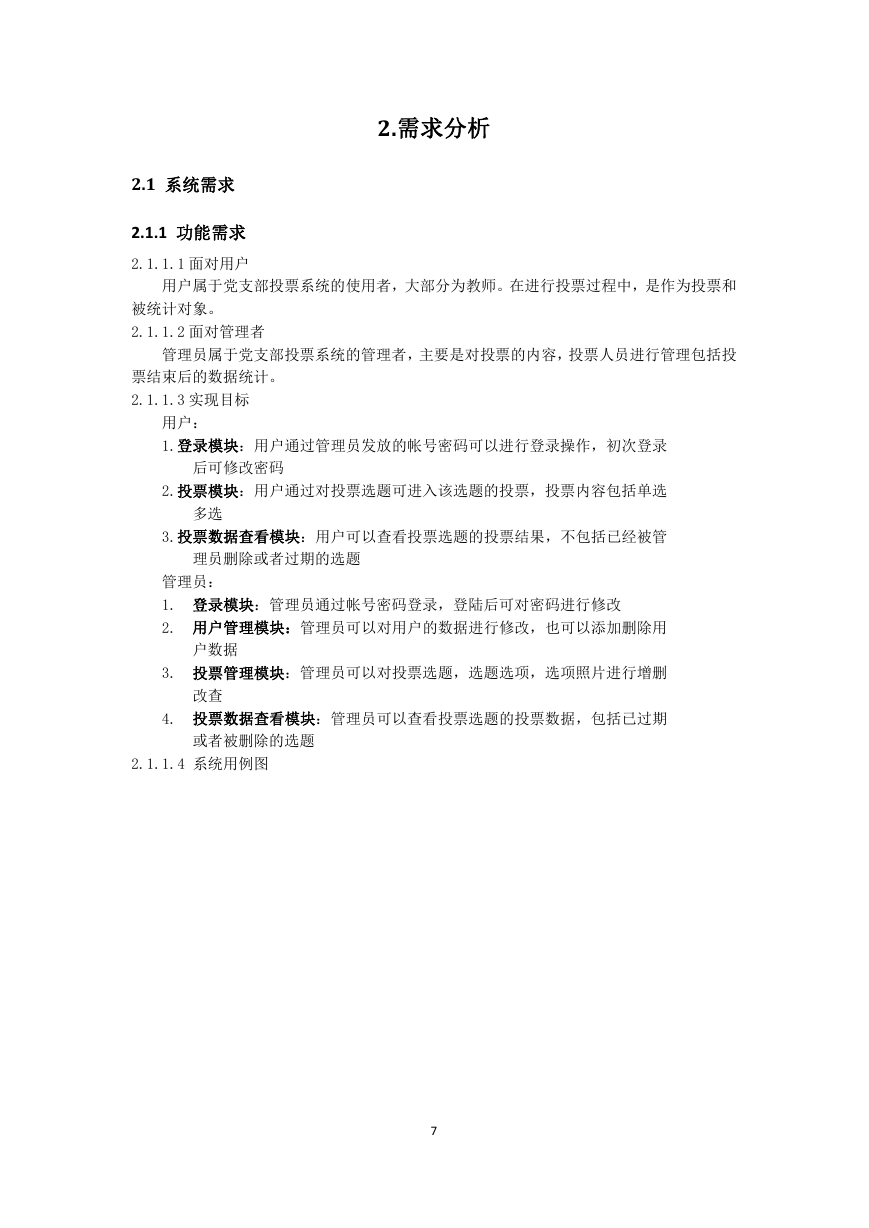

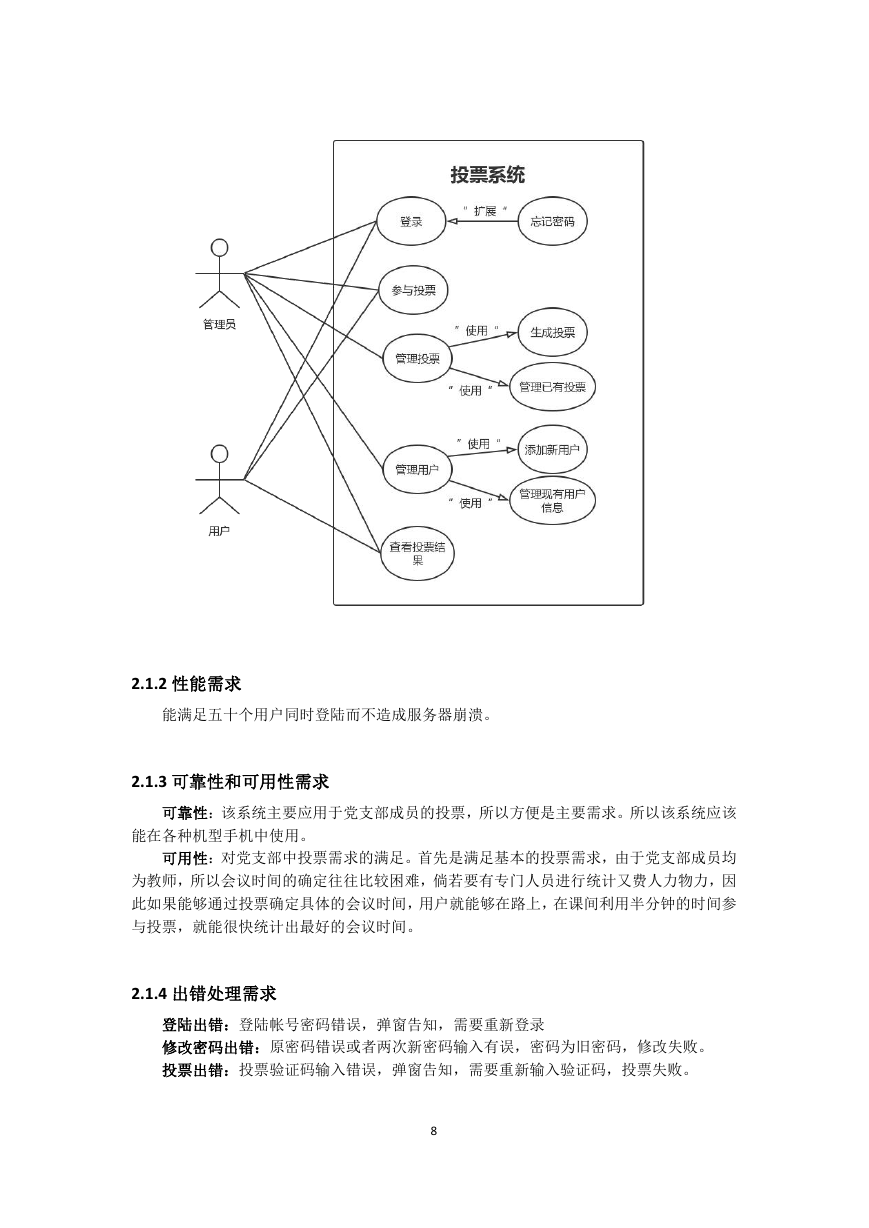

2.需求分析 2.1 系统需求 2.1.1 功能需求 2.1.1.1 面对用户用户属于党支部投票系统的使用者，大部分为教师。在进行投票过程中，是作为投票和被统计对象。 2.1.1.2 面对管理者管理员属于党支部投票系统的管理者，主要是对投票的内容，投票人员进行管理包括投票结束后的数据统计。 2.1.1.3 实现目标用户： 1.登录模块：用户通过管理员发放的帐号密码可以进行登录操作，初次登录后可修改密码 2.投票模块：用户通过对投票选题可进入该选题的投票，投票内容包括单选多选 3.投票数据查看模块：用户可以查看投票选题的投票结果，不包括已经被管理员删除或者过期的选题管理员： 1. 登录模块：管理员通过帐号密码登录，登陆后可对密码进行修改 2. 用户管理模块：管理员可以对用户的数据进行修改，也可以添加删除用户数据 3. 投票管理模块：管理员可以对投票选题，选题选项，选项照片进行增删改查 4. 投票数据查看模块：管理员可以查看投票选题的投票数据，包括已过期或者被删除的选题 2.1.1.4 系统用例图 7

2.1.2 性能需求能满足五十个用户同时登陆而不造成服务器崩溃。 2.1.3 可靠性和可用性需求可靠性：该系统主要应用于党支部成员的投票，所以方便是主要需求。所以该系统应该能在各种机型手机中使用。可用性：对党支部中投票需求的满足。首先是满足基本的投票需求，由于党支部成员均为教师，所以会议时间的确定往往比较困难，倘若要有专门人员进行统计又费人力物力，因此如果能够通过投票确定具体的会议时间，用户就能够在路上，在课间利用半分钟的时间参与投票，就能很快统计出最好的会议时间。 2.1.4 出错处理需求登陆出错：登陆帐号密码错误，弹窗告知，需要重新登录修改密码出错：原密码错误或者两次新密码输入有误，密码为旧密码，修改失败。投票出错：投票验证码输入错误，弹窗告知，需要重新输入验证码，投票失败。 8
