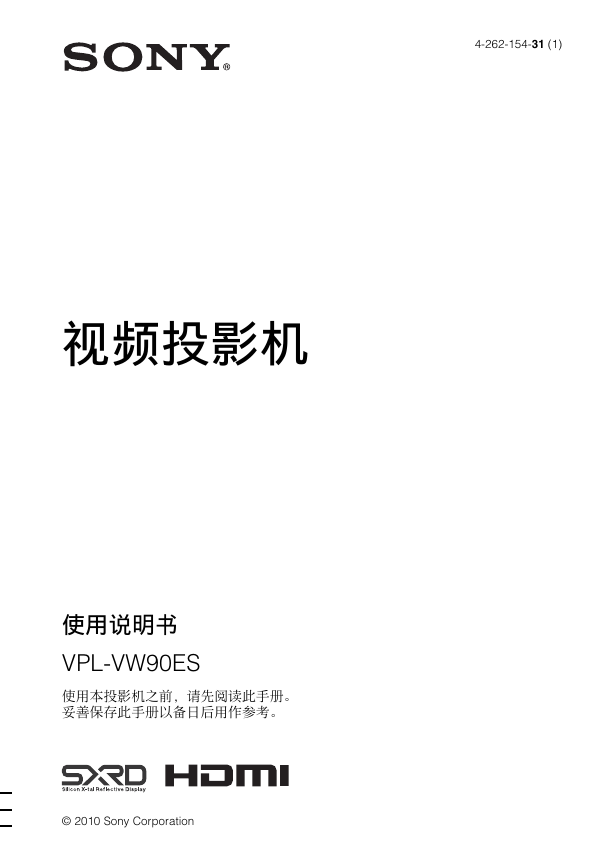

SONY投影机-VPL-VW90ES说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：3.27M 资料格式：pdf 举报版权申诉

第1页 / 共92页

第2页 / 共92页

第3页 / 共92页

第4页 / 共92页

第5页 / 共92页

第6页 / 共92页

第7页 / 共92页

第8页 / 共92页

使用前须知

控制器的位置

前面/右侧

后面/底部

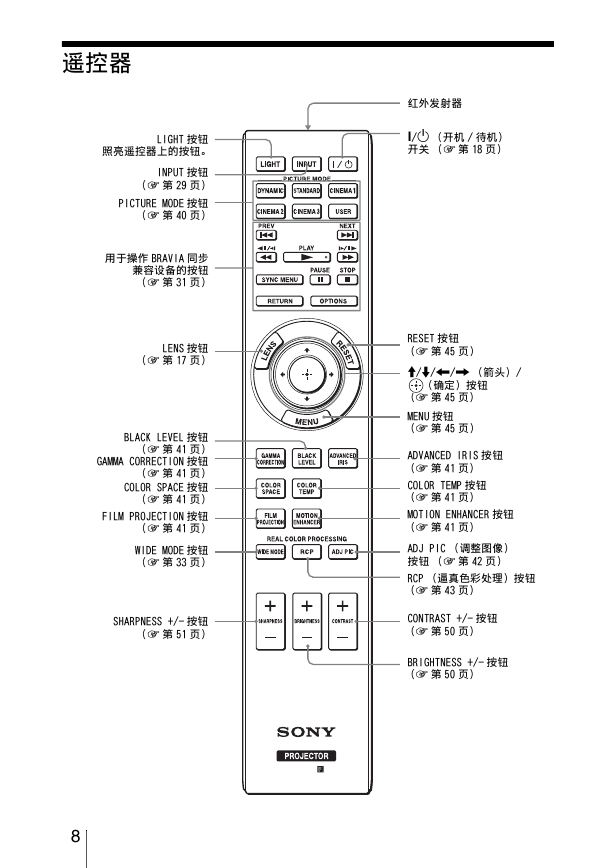

遥控器

3D眼镜

连接和准备

开箱

步骤1：安装投影机

安装投影机前的准备

配置投影机和屏幕的摆放位置

步骤2：调整图像位置

步骤3：连接投影机

连接至录像机

连接至电脑

连接至选购的TMR-BR100 3D Sync发射器

步骤4：选择菜单语言

投影

在屏幕上投影图像

关闭电源

用投影机的遥控器操作BRAVIA同步兼容设备

选择宽屏幕模式

观看3D影像

使用模拟3D功能

使用3D眼镜

选择图像观看模式

调整图像质量

选择各项以直接调整想要的菜单项目

依次选择想要调整的菜单项目

使用逼真色彩处理调整图像

使用附带软件调整图像质量（ImageDirector3）

使用菜单

通过菜单操作

图像设定菜单

高级图像设定菜单

屏幕设定菜单

设置菜单

功能设定菜单

安装设定菜单

信息菜单

有关预设存储器号码

其他

关于HDMI控制

关于x.v.Color

关于模拟3D功能

故障排除

警告指示灯

信息一览表

更换投影灯和空气滤网，并清洁通风孔（进气）

清洁空气滤网

清洁及投影机的屏幕

更换3D眼镜的电池

取下/安装3D眼镜的附带滤片

规格

预设信号

输入信号和可调整/设定项目

兼容的3D信号

3D信号和可调整/设定项目

天花板安装

索引

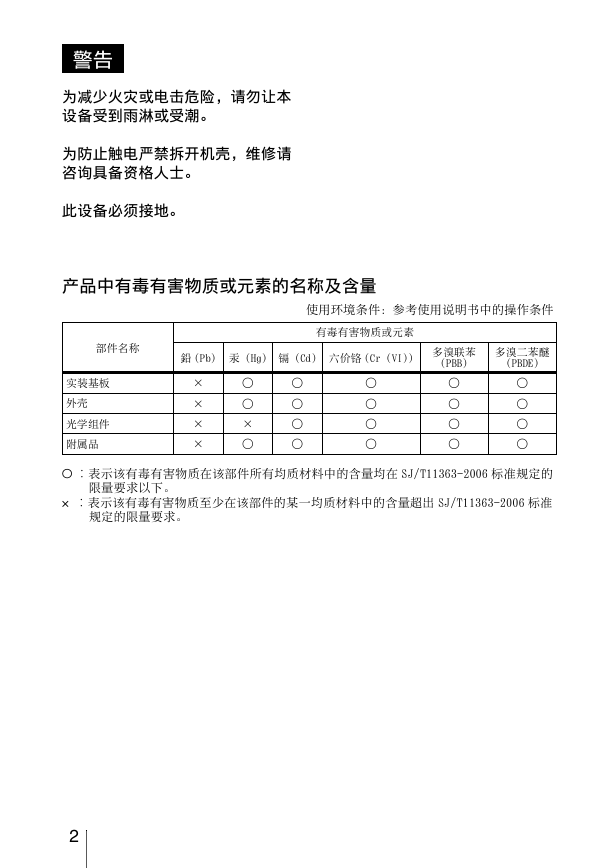

警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为防止触电严禁拆开机壳，维修请咨询具备资格人士。此设备必须接地。产品中有毒有害物质或元素的名称及含量使用环境条件：参考使用说明书中的操作条件有毒有害物质或元素部件名称鉛 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 实装基板外壳光学组件附属品 × × × × ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ a ︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 × ︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2

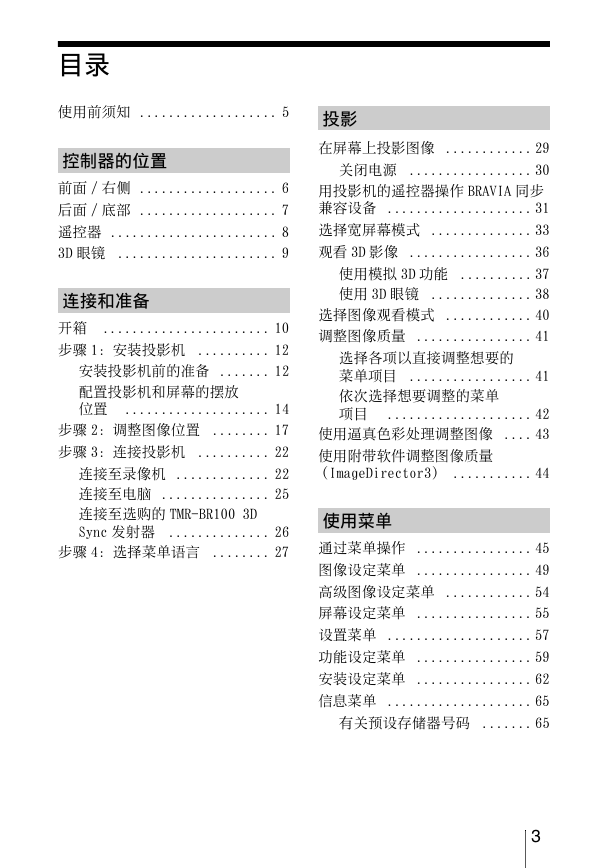

目录使用前须知 ................... 5 投影控制器的位置前面 / 右侧 ................... 6 后面 / 底部 ................... 7 在屏幕上投影图像 ............ 29 关闭电源 ................. 30 用投影机的遥控器操作 BRAVIA 同步兼容设备 .................... 31 遥控器 ....................... 8 选择宽屏幕模式 .............. 33 3D 眼镜 ...................... 9 观看 3D 影像 ................. 36 连接和准备开箱 ....................... 10 步骤 1：安装投影机 .......... 12 安装投影机前的准备 ....... 12 配置投影机和屏幕的摆放位置 .................... 14 步骤 2：调整图像位置 ........ 17 步骤 3：连接投影机 .......... 22 连接至录像机 ............. 22 连接至电脑 ............... 25 连接至选购的 TMR-BR100 3D Sync 发射器 .............. 26 步骤 4：选择菜单语言 ........ 27 使用模拟 3D 功能 .......... 37 使用 3D 眼镜 .............. 38 选择图像观看模式 ............ 40 调整图像质量 ................ 41 选择各项以直接调整想要的菜单项目 ................. 41 依次选择想要调整的菜单项目 .................... 42 使用逼真色彩处理调整图像 .... 43 使用附带软件调整图像质量（ImageDirector3） ........... 44 使用菜单通过菜单操作 ................ 45 图像设定菜单 ................ 49 高级图像设定菜单 ............ 54 屏幕设定菜单 ................ 55 设置菜单 .................... 57 功能设定菜单 ................ 59 安装设定菜单 ................ 62 信息菜单 .................... 65 有关预设存储器号码 ....... 65 3

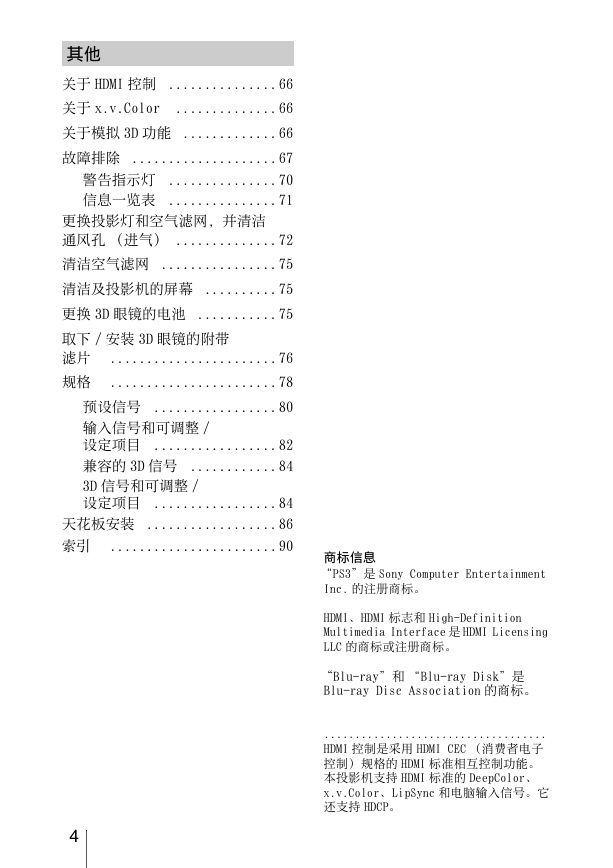

其他关于 HDMI 控制 ............... 66 关于 x.v.Color .............. 66 关于模拟 3D 功能 ............. 66 故障排除 .................... 67 警告指示灯 ............... 70 信息一览表 ............... 71 更换投影灯和空气滤网，并清洁通风孔（进气） .............. 72 清洁空气滤网 ................ 75 清洁及投影机的屏幕 .......... 75 更换 3D 眼镜的电池 ........... 75 取下 / 安装 3D 眼镜的附带滤片 ....................... 76 规格 ....................... 78 预设信号 ................. 80 输入信号和可调整 / 设定项目 ................. 82 兼容的 3D 信号 ............ 84 3D 信号和可调整 / 设定项目 ................. 84 天花板安装 .................. 86 索引 ....................... 90 4 商标信息 “PS3”是 Sony Computer Entertainment Inc. 的注册商标。 HDMI、HDMI 标志和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商标或注册商标。 “Blu-ray”和 “Blu-ray Disk”是 Blu-ray Disc Association 的商标。 .................................... HDMI 控制是采用 HDMI CEC （消费者电子控制）规格的 HDMI 标准相互控制功能。本投影机支持 HDMI 标准的 DeepColor、 x.v.Color、LipSync 和电脑输入信号。它还支持 HDCP。

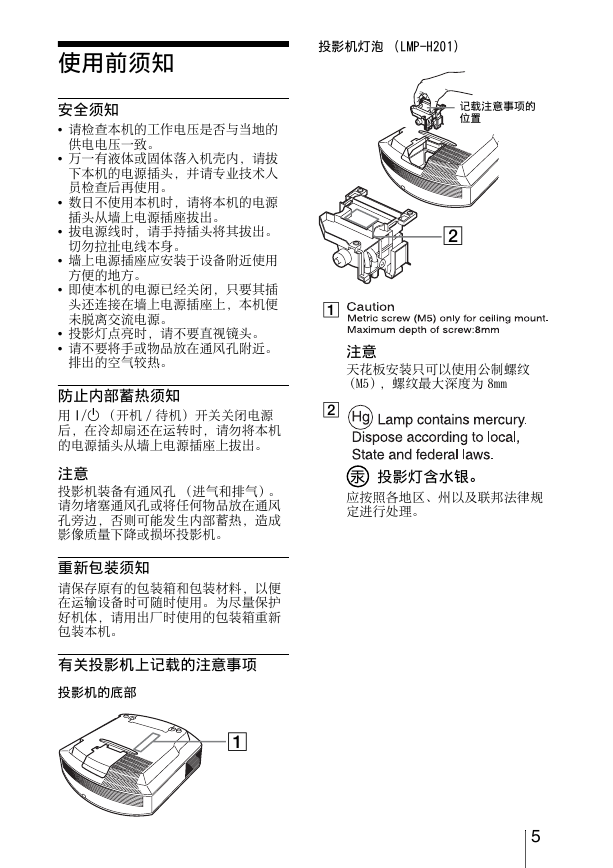

使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后再使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近。排出的空气较热。防止内部蓄热须知用 I/1 （开机 / 待机）开关关闭电源后，在冷却扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意投影机装备有通风孔（进气和排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或损坏投影机。重新包装须知请保存原有的包装箱和包装材料，以便在运输设备时可随时使用。为尽量保护好机体，请用出厂时使用的包装箱重新包装本机。有关投影机上记载的注意事项投影机的底部 1 投影机灯泡（LMP-H201）记载注意事项的位置 2 1 2 注意天花板安装只可以使用公制螺纹（M5），螺纹最大深度为 8mm 投影灯含水银。汞应按照各地区、州以及联邦法律规定进行处理。 5

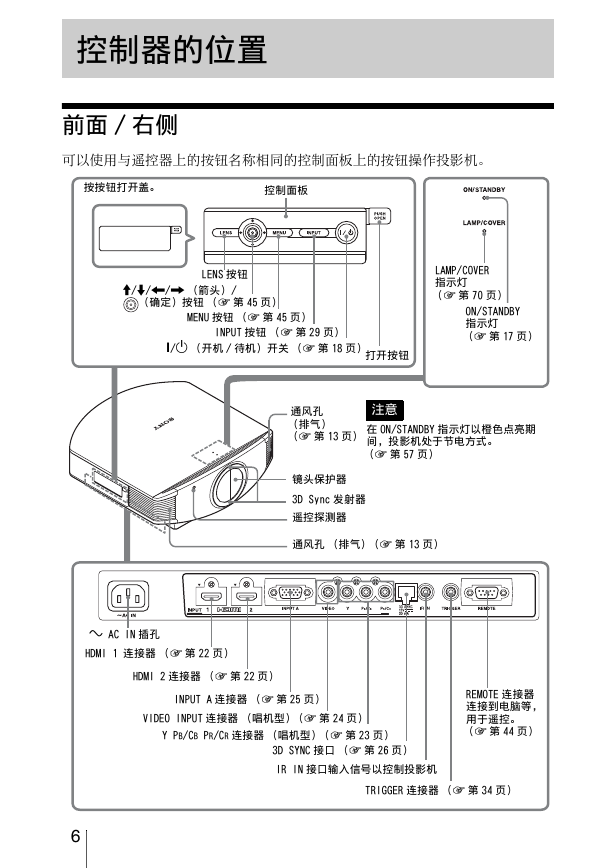

控制器的位置前面 / 右侧可以使用与遥控器上的按钮名称相同的控制面板上的按钮操作投影机。按按钮打开盖。控制面板 LENS 按钮 M/m/

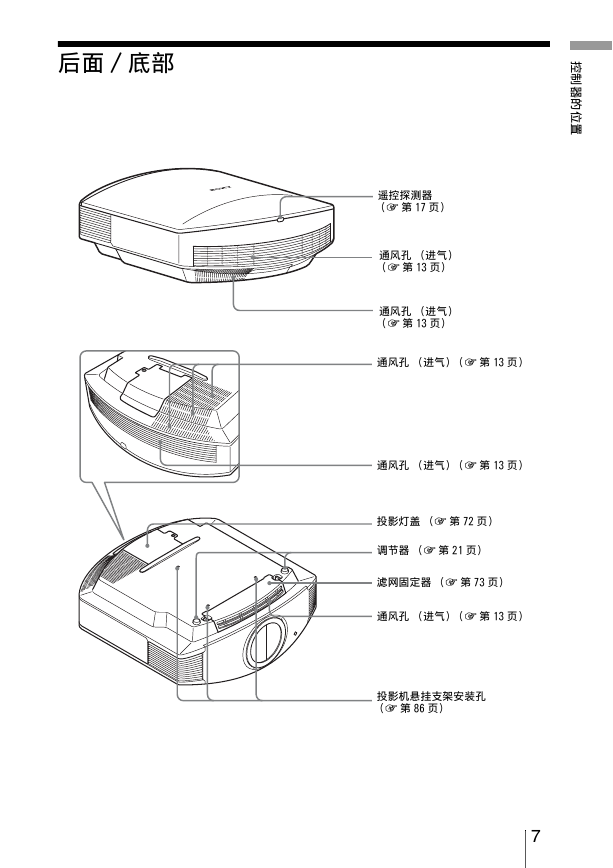

后面 / 底部控制器的位置遥控探测器（1 第 17 页）通风孔（进气）（1 第 13 页）通风孔（进气）（1 第 13 页）通风孔（进气）（1 第 13 页）通风孔（进气）（1 第 13 页）投影灯盖（1 第 72 页）调节器（1 第 21 页）滤网固定器（1 第 73 页）通风孔（进气）（1 第 13 页）投影机悬挂支架安装孔（1 第 86 页） 7

红外发射器 ?/1 （开机 / 待机）开关（1 第 18 页） RESET 按钮（1 第 45 页） M/m/
