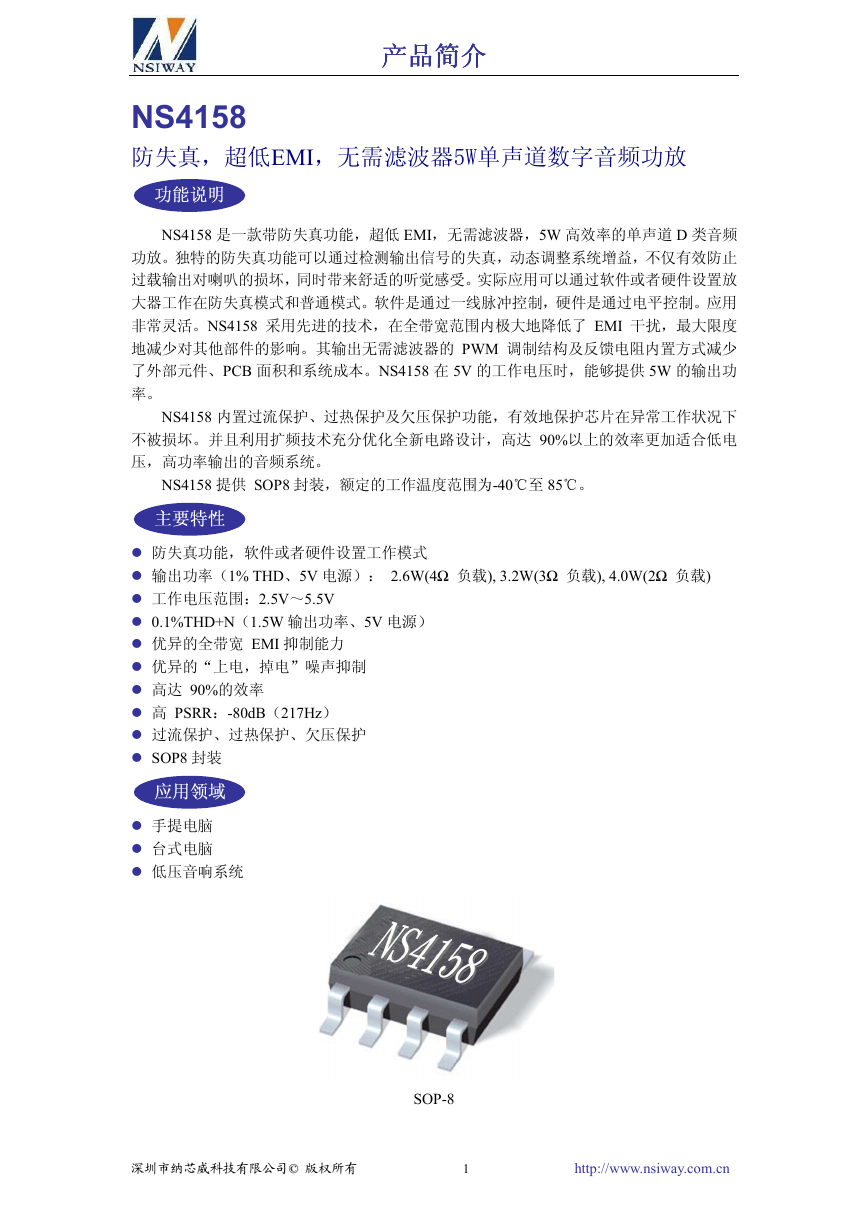

产品简介 产品简介 产品简介 产品简介 NS4158 防失真，超低EMI，无需滤波器5W单声道数字音频功放 NS4158 是一款带防失真功能，超低 EMI，无需滤波器，5W 高效率的单声道 D 类音频 功放。独特的防失真功能可以通过检测输出信号的失真，动态调整系统增益，不仅有效防止 过载输出对喇叭的损坏，同时带来舒适的听觉感受。实际应用可以通过软件或者硬件设置放 大器工作在防失真模式和普通模式。软件是通过一线脉冲控制，硬件是通过电平控制。应用 非常灵活。NS4158 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度 地减少对其他部件的影响。其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少 了外部元件、PCB 面积和系统成本。NS4158 在 5V 的工作电压时，能够提供 5W 的输出功 率。 NS4158 内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下 不被损坏。并且利用扩频技术充分优化全新电路设计，高达 90%以上的效率更加适合低电 压，高功率输出的音频系统。 NS4158 提供 SOP8 封装，额定的工作温度范围为-40℃至 85℃。  防失真功能，软件或者硬件设置工作模式  输出功率（1% THD、5V 电源）： 2.6W(4Ω 负载), 3.2W(3Ω 负载), 4.0W(2Ω 负载)  工作电压范围：2.5V～5.5V  0.1%THD+N（1.5W 输出功率、5V 电源）  优异的全带宽 EMI 抑制能力  优异的“上电，掉电”噪声抑制  高达 90%的效率  高 PSRR：-80dB（217Hz）  过流保护、过热保护、欠压保护  SOP8 封装  手提电脑  台式电脑  低压音响系统 SOP-8 深深圳圳市市纳纳芯芯威威科科技技有有限限公公司司©© 版版权权所所有有 1 http://www.nsiway.com.cn 

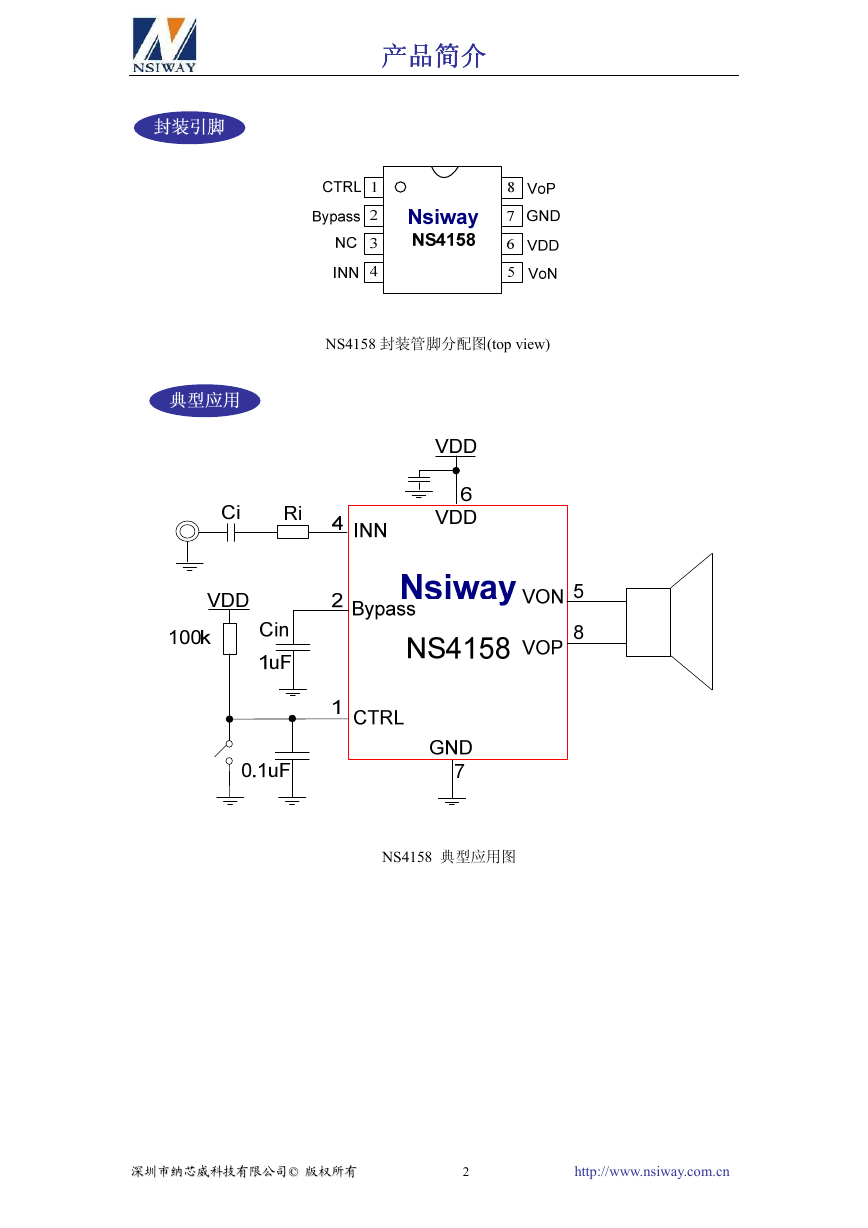

产品简介 产品简介 产品简介 产品简介 NS4158 封装管脚分配图(top view) NS4158 典型应用图 深深圳圳市市纳纳芯芯威威科科技技有有限限公公司司©© 版版权权所所有有 2 http://www.nsiway.com.cn
