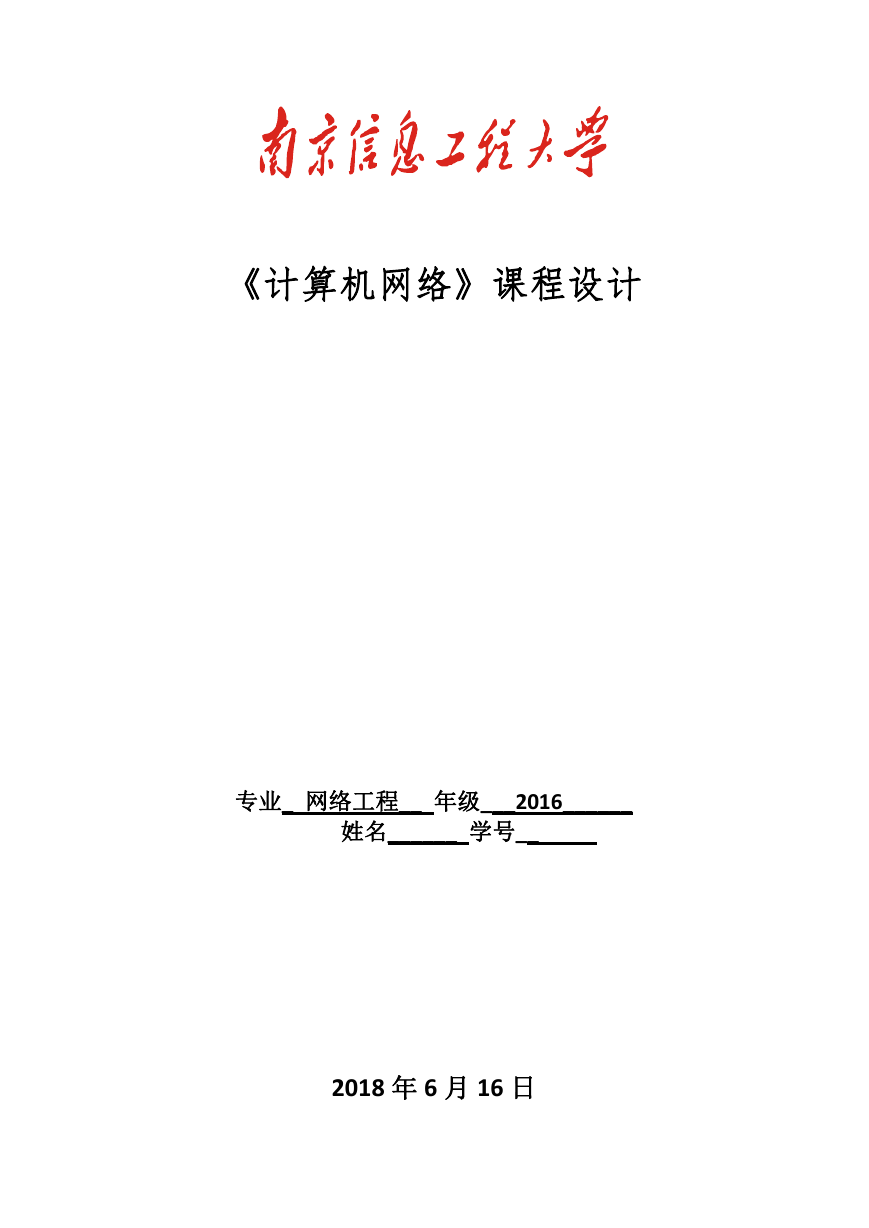

《计算机网络》课程设计 专业_ 网络工程__ 年级___2016______ 姓名______ 学号__ 2018 年 6 月 16 日

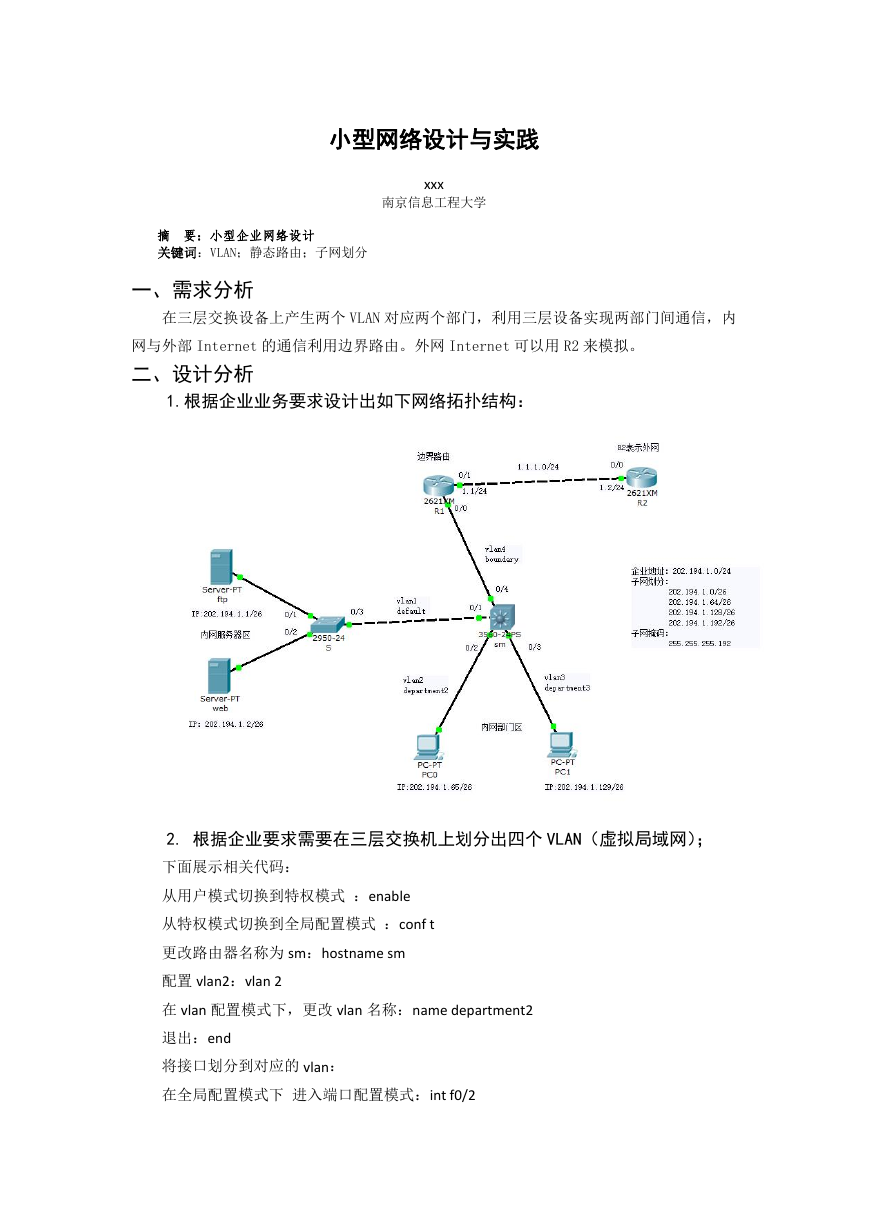

小型网络设计与实践 xxx 南京信息工程大学 摘 要:小型企业网络设计 关键词:VLAN;静态路由;子网划分 一、需求分析 在三层交换设备上产生两个 VLAN 对应两个部门,利用三层设备实现两部门间通信,内 网与外部 Internet 的通信利用边界路由。外网 Internet 可以用 R2 来模拟。 二、设计分析 1.根据企业业务要求设计出如下网络拓扑结构: 2. 根据企业要求需要在三层交换机上划分出四个 VLAN(虚拟局域网); 下面展示相关代码: 从用户模式切换到特权模式 :enable 从特权模式切换到全局配置模式 :conf t 更改路由器名称为 sm:hostname sm 配置 vlan2:vlan 2 在 vlan 配置模式下,更改 vlan 名称:name department2 退出:end 将接口划分到对应的 vlan: 在全局配置模式下 进入端口配置模式:int f0/2

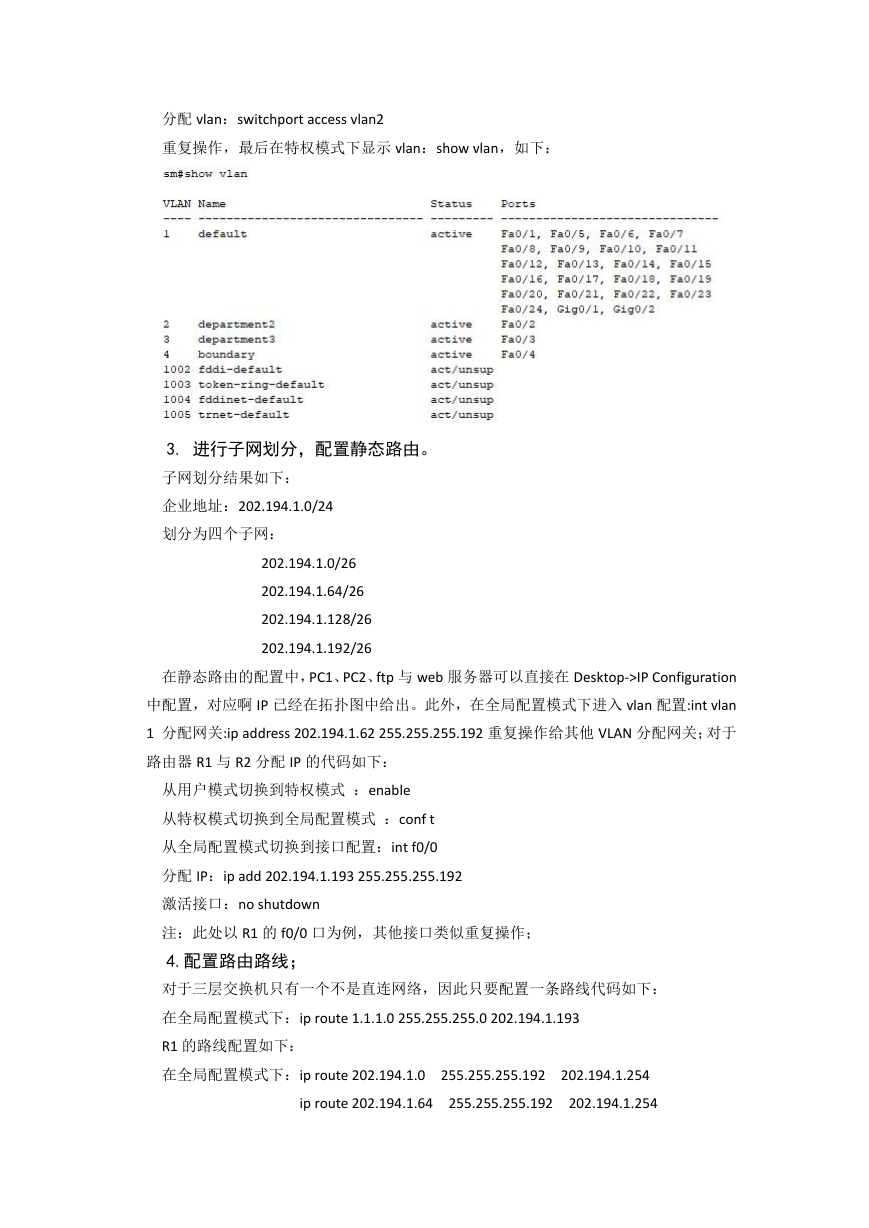

分配 vlan:switchport access vlan2 重复操作,最后在特权模式下显示 vlan:show vlan,如下: 3. 进行子网划分,配置静态路由。 子网划分结果如下: 企业地址:202.194.1.0/24 划分为四个子网: 202.194.1.0/26 202.194.1.64/26 202.194.1.128/26 202.194.1.192/26 在静态路由的配置中,PC1、PC2、ftp 与 web 服务器可以直接在 Desktop->IP Configuration 中配置,对应啊 IP 已经在拓扑图中给出。此外,在全局配置模式下进入 vlan 配置:int vlan 1 分配网关:ip address 202.194.1.62 255.255.255.192 重复操作给其他 VLAN 分配网关;对于 路由器 R1 与 R2 分配 IP 的代码如下: 从用户模式切换到特权模式 :enable 从特权模式切换到全局配置模式 :conf t 从全局配置模式切换到接口配置:int f0/0 分配 IP:ip add 202.194.1.193 255.255.255.192 激活接口:no shutdown 注:此处以 R1 的 f0/0 口为例,其他接口类似重复操作; 4.配置路由路线; 对于三层交换机只有一个不是直连网络,因此只要配置一条路线代码如下: 在全局配置模式下:ip route 1.1.1.0 255.255.255.0 202.194.1.193 R1 的路线配置如下: 在全局配置模式下:ip route 202.194.1.0 ip route 202.194.1.64 255.255.255.192 202.194.1.254 255.255.255.192 202.194.1.254

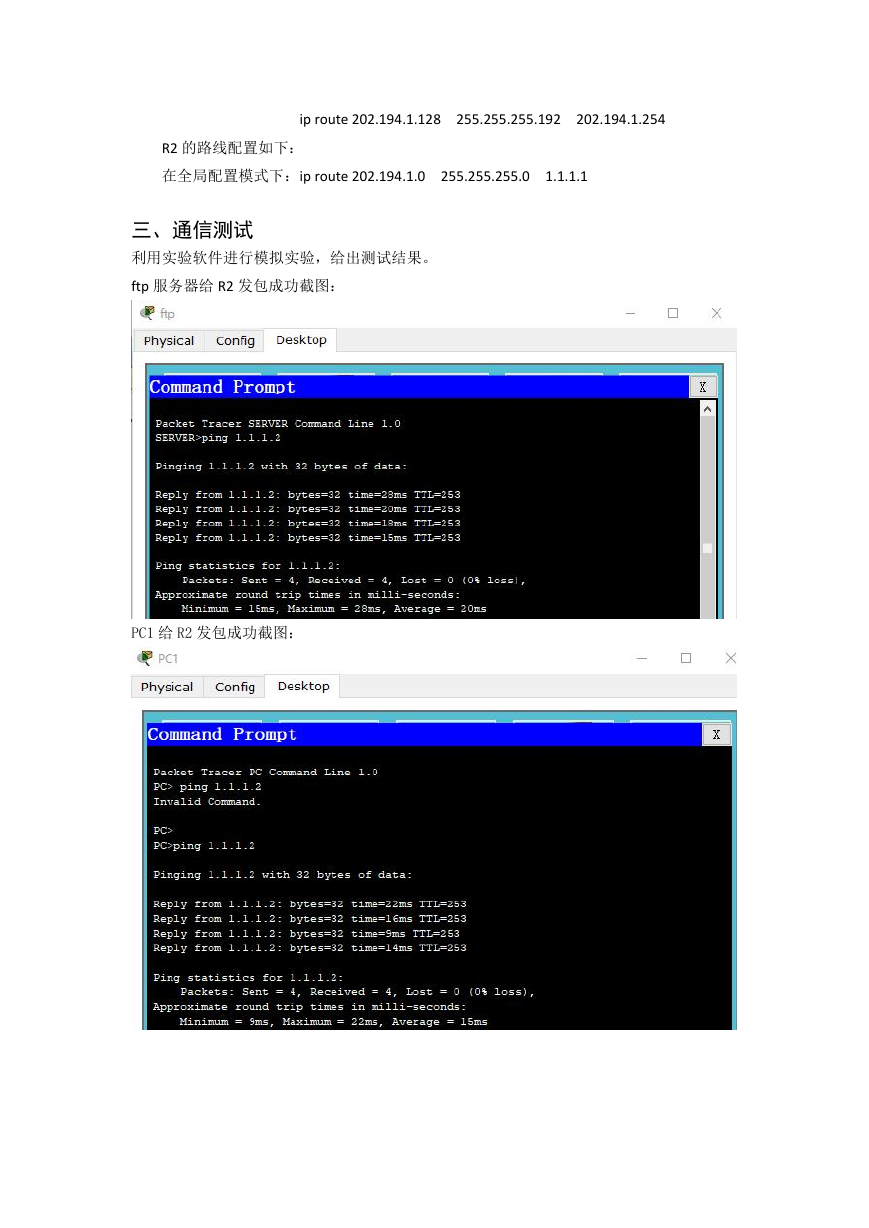

ip route 202.194.1.128 255.255.255.192 202.194.1.254 R2 的路线配置如下: 在全局配置模式下:ip route 202.194.1.0 255.255.255.0 1.1.1.1 三、通信测试 利用实验软件进行模拟实验,给出测试结果。 ftp 服务器给 R2 发包成功截图: PC1 给 R2 发包成功截图:

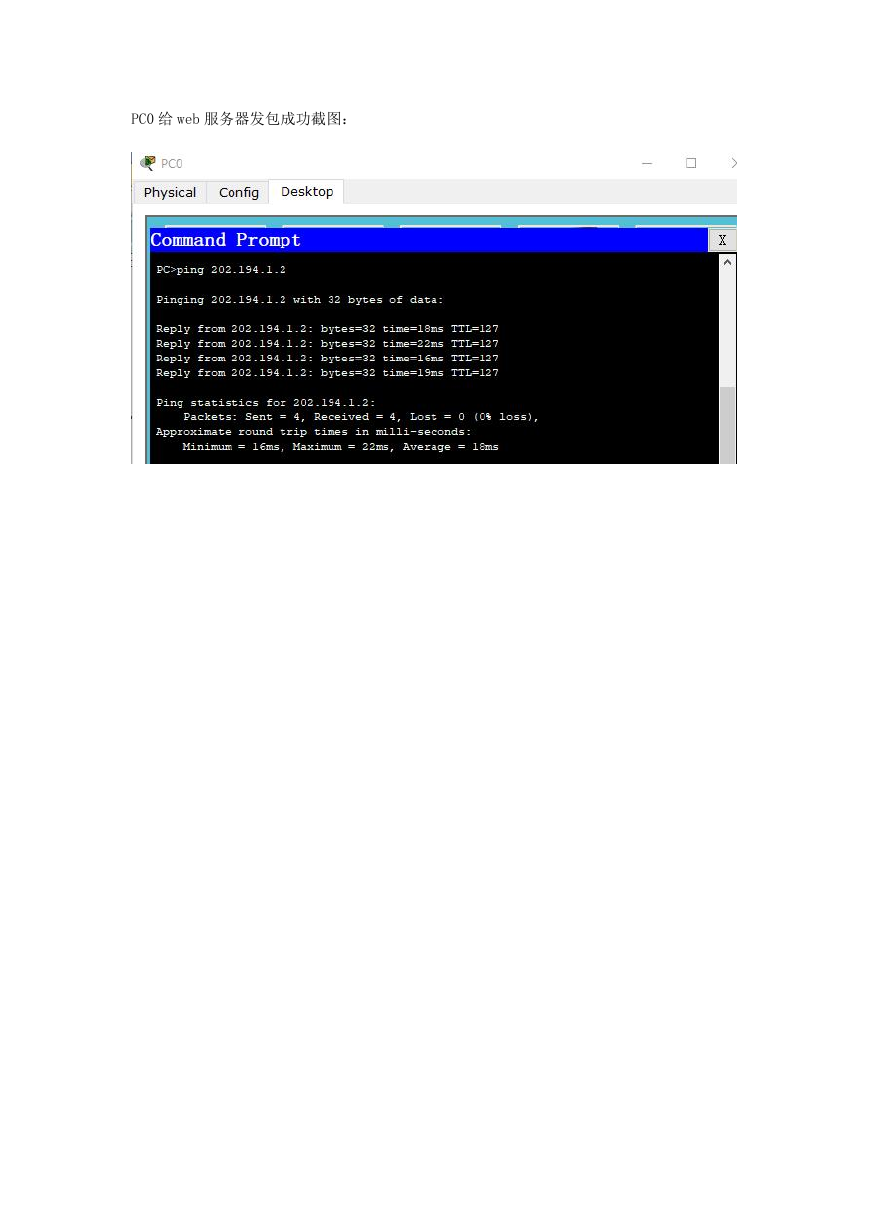

PC0 给 web 服务器发包成功截图:
