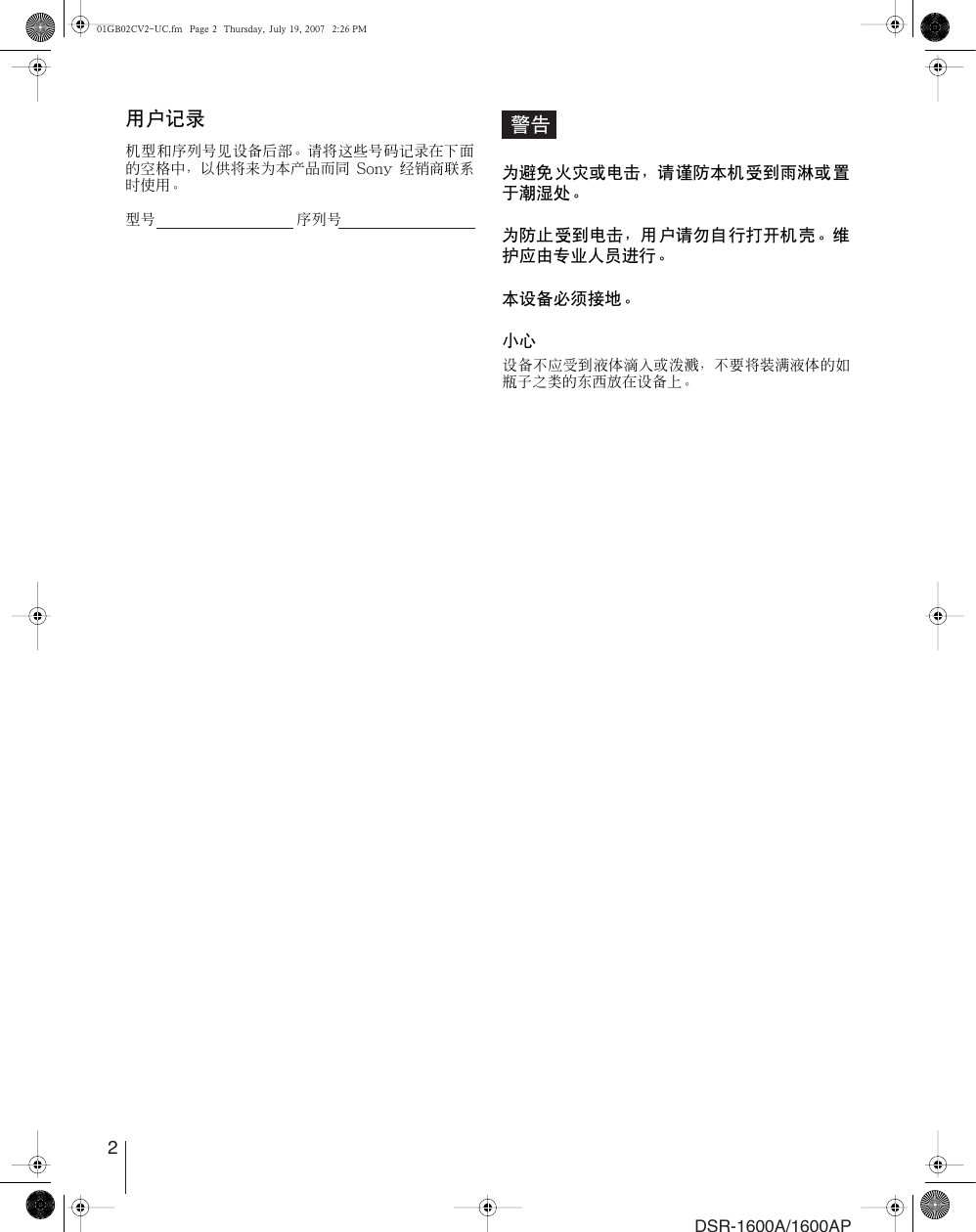

01GB02CV2-UC.fm Page 2 Thursday, July 19, 2007 2:26 PM 用户记录警告机型和序列号见设备后部。请将这些号码记录在下面的空格中，以供将来为本产品而同 Sony 经销商联系时使用。型号序列号为避免火灾或电击，请谨防本机受到雨淋或置于潮湿处。为防止受到电击，用户请勿自行打开机壳。维护应由专业人员进行。本设备必须接地。小心设备不应受到液体滴入或泼溅，不要将装满液体的如瓶子之类的东西放在设备上。 2 DSR-1600A/1600AP

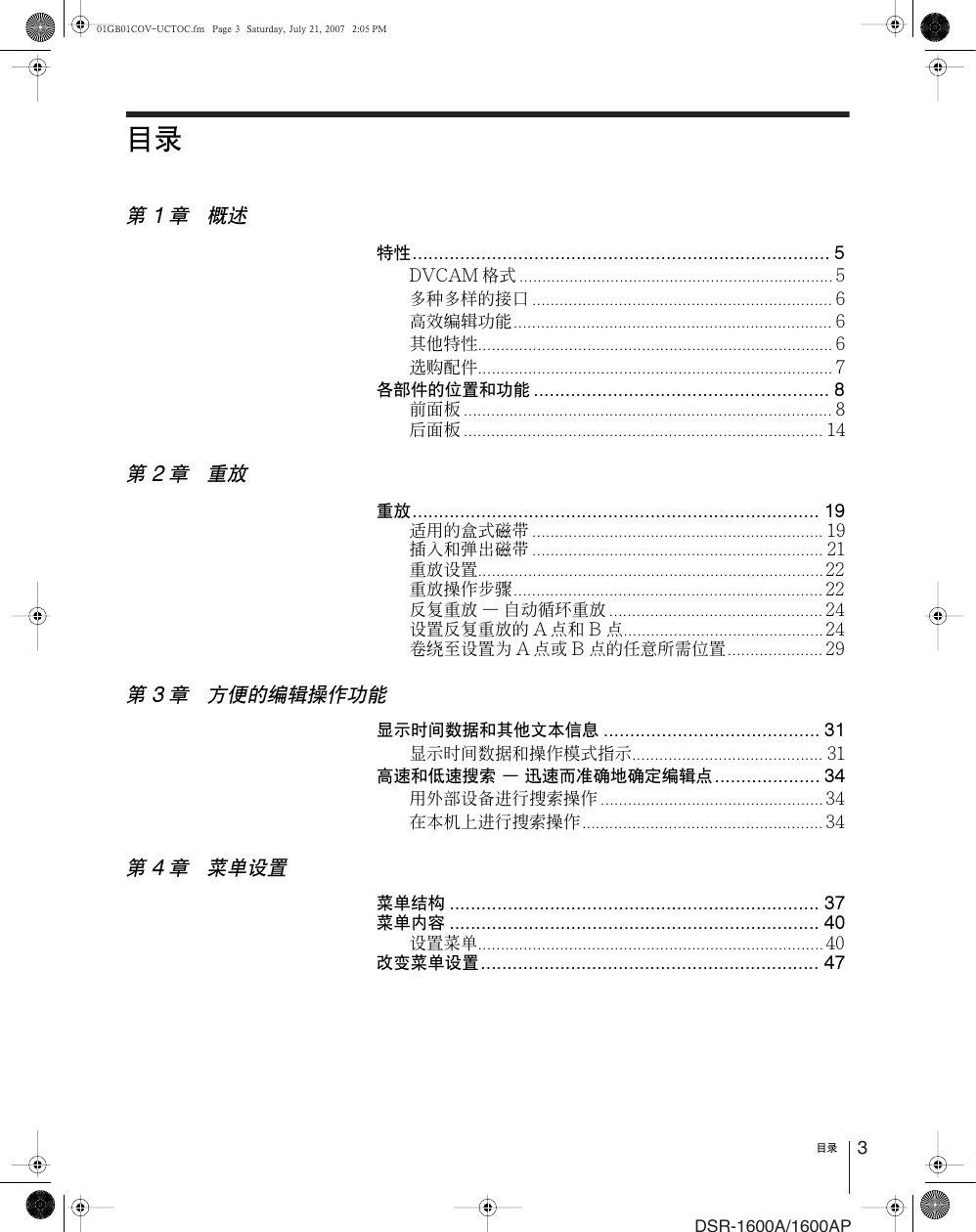

01GB01COV-UCTOC.fm Page 3 Saturday, July 21, 2007 2:05 PM 目录第1章概述第2章重放特性............................................................................... 5 DVCAM 格式 ..................................................................... 5 多种多样的接口 .................................................................. 6 高效编辑功能...................................................................... 6 其他特性.............................................................................. 6 选购配件.............................................................................. 7 各部件的位置和功能 ........................................................ 8 前面板 ................................................................................. 8 后面板 ............................................................................... 14 重放............................................................................. 19 适用的盒式磁带 ................................................................ 19 插入和弹出磁带 ................................................................ 21 重放设置............................................................................ 22 重放操作步骤.................................................................... 22 反复重放 — 自动循环重放 ............................................... 24 设置反复重放的 A 点和 B 点............................................ 24 卷绕至设置为 A 点或 B 点的任意所需位置..................... 29 第3章方便的编辑操作功能第4章菜单设置显示时间数据和其他文本信息 ......................................... 31 显示时间数据和操作模式指示.......................................... 31 高速和低速搜索 — 迅速而准确地确定编辑点.................... 34 用外部设备进行搜索操作 ................................................. 34 在本机上进行搜索操作..................................................... 34 菜单结构 ...................................................................... 37 菜单内容 ...................................................................... 40 设置菜单............................................................................ 40 改变菜单设置................................................................ 47 目录 3 DSR-1600A/1600AP

01GB01COV-UCTOC.fm Page 4 Thursday, July 19, 2007 1:57 PM 第5章连接和设置第6章维护和故障排除附录 4 目录用于改变设置的键 ............................................................ 47 改变基本选项的设置.........................................................47 显示高级选项.................................................................... 49 改变高级选项的设置.........................................................49 将菜单设置恢复为出厂默认设置...................................... 50 与数字非线性编辑系统的连接 ......................................... 51 剪辑系统的连接............................................................. 53 A/B 卷编辑系统的连接 ................................................... 54 调整同步和副载波相位 ................................................... 59 维护............................................................................. 61 结露 ................................................................................... 61 常规检查............................................................................ 61 磁头清洁............................................................................ 63 故障的排除 ................................................................... 64 出错提示............................................................................ 65 警告提示............................................................................ 65 预防措施 ...................................................................... 67 技术规格 ...................................................................... 68 术语表.......................................................................... 71 索引............................................................................. 73 DSR-1600A/1600AP

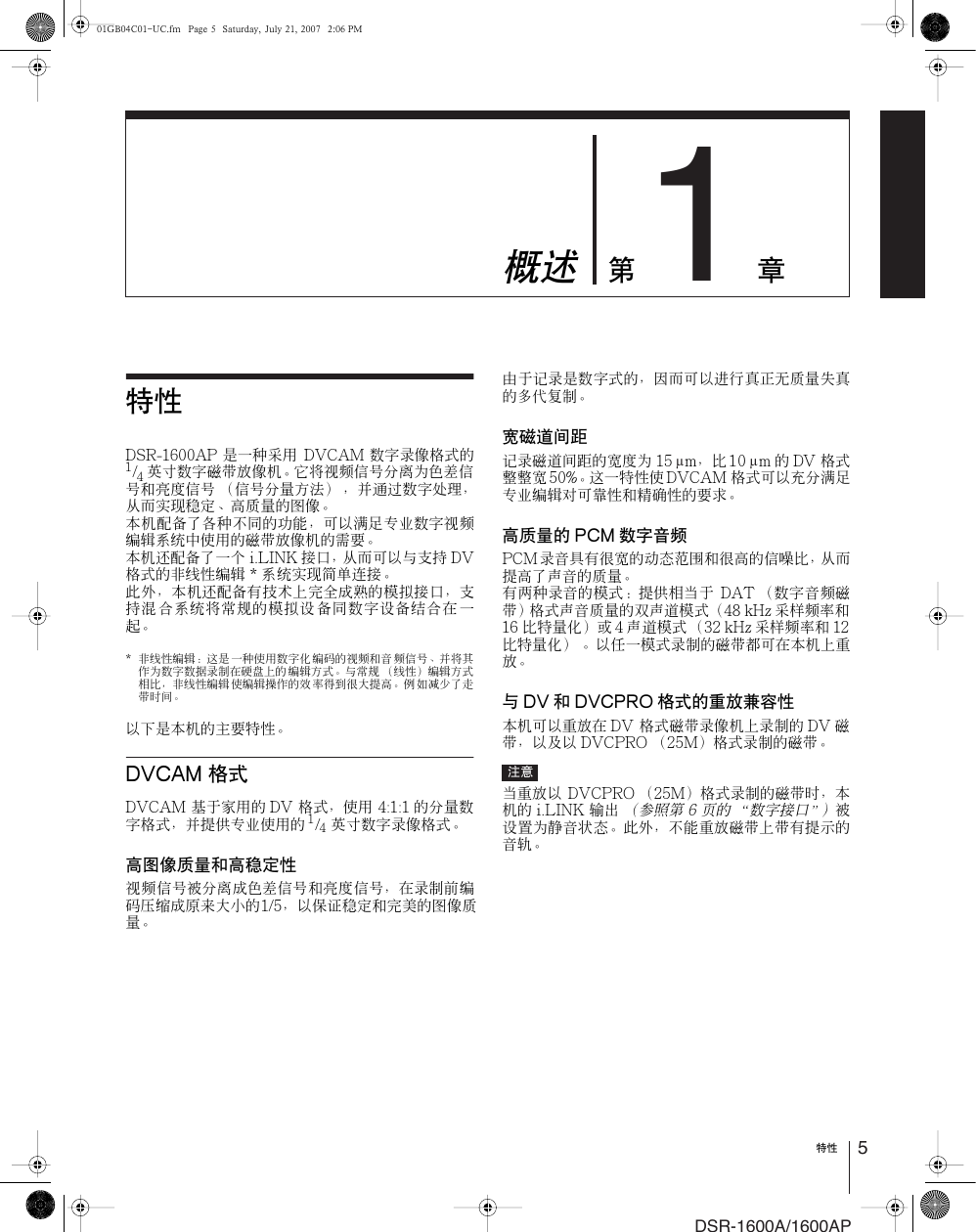

01GB04C01-UC.fm Page 5 Saturday, July 21, 2007 2:06 PM 特性 DSR-1600AP 是一种采用 DVCAM 数字录像格式的 1/4 英寸数字磁带放像机。它将视频信号分离为色差信号和亮度信号（信号分量方法），并通过数字处理，从而实现稳定、高质量的图像。本机配备了各种不同的功能，可以满足专业数字视频编辑系统中使用的磁带放像机的需要。本机还配备了一个 i.LINK 接口，从而可以与支持 DV 格式的非线性编辑 * 系统实现简单连接。此外，本机还配备有技术上完全成熟的模拟接口，支持混合系统将常规的模拟设备同数字设备结合在一起。 * 非线性编辑：这是一种使用数字化编码的视频和音频信号、并将其作为数字数据录制在硬盘上的编辑方式。与常规（线性）编辑方式相比，非线性编辑使编辑操作的效率得到很大提高。例如减少了走带时间。以下是本机的主要特性。 DVCAM 格式 DVCAM 基于家用的 DV 格式，使用 4:1:1 的分量数字格式，并提供专业使用的 1/4 英寸数字录像格式。高图像质量和高稳定性视频信号被分离成色差信号和亮度信号，在录制前编码压缩成原来大小的1/5，以保证稳定和完美的图像质量。第 1 章概述由于记录是数字式的，因而可以进行真正无质量失真的多代复制。宽磁道间距记录磁道间距的宽度为 15 µm，比 10 µm 的 DV 格式整整宽 50%。这一特性使 DVCAM 格式可以充分满足专业编辑对可靠性和精确性的要求。高质量的 PCM 数字音频 PCM 录音具有很宽的动态范围和很高的信噪比，从而提高了声音的质量。有两种录音的模式：提供相当于 DAT （数字音频磁带）格式声音质量的双声道模式（48 kHz 采样频率和 16 比特量化）或 4 声道模式（32 kHz 采样频率和 12 比特量化）。以任一模式录制的磁带都可在本机上重放。与 DV 和 DVCPRO 格式的重放兼容性本机可以重放在 DV 格式磁带录像机上录制的 DV 磁带，以及以 DVCPRO （25M）格式录制的磁带。注意当重放以 DVCPRO （25M）格式录制的磁带时，本机的 i.LINK 输出（参照第6页的“数字接口”）被设置为静音状态。此外，不能重放磁带上带有提示的音轨。特性 5 DSR-1600A/1600AP

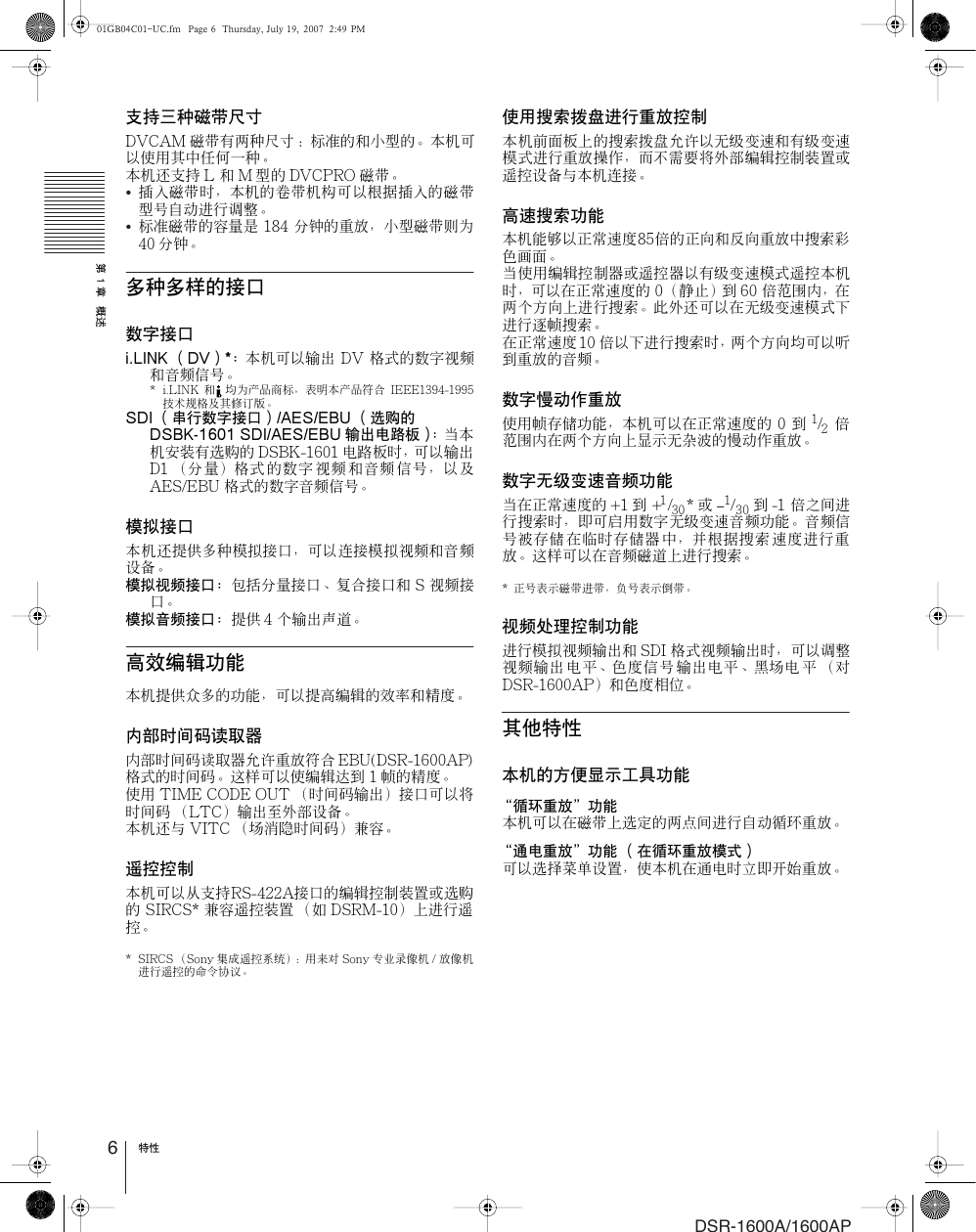

01GB04C01-UC.fm Page 6 Thursday, July 19, 2007 2:49 PM 支持三种磁带尺寸 DVCAM 磁带有两种尺寸：标准的和小型的。本机可以使用其中任何一种。本机还支持 L 和 M 型的 DVCPRO 磁带。 • 插入磁带时，本机的卷带机构可以根据插入的磁带型号自动进行调整。 • 标准磁带的容量是 184 分钟的重放，小型磁带则为第 1 章概述 40 分钟。多种多样的接口数字接口 i.LINK （DV）*：本机可以输出 DV 格式的数字视频和音频信号。 * i.LINK 和均为产品商标，表明本产品符合 IEEE1394-1995 技术规格及其修订版。 SDI （串行数字接口）/AES/EBU （选购的 DSBK-1601 SDI/AES/EBU 输出电路板）：当本机安装有选购的 DSBK-1601 电路板时，可以输出 D1 （分量）格式的数字视频和音频信号，以及 AES/EBU 格式的数字音频信号。模拟接口本机还提供多种模拟接口，可以连接模拟视频和音频设备。模拟视频接口：包括分量接口、复合接口和 S 视频接口。模拟音频接口：提供 4 个输出声道。高效编辑功能本机提供众多的功能，可以提高编辑的效率和精度。内部时间码读取器内部时间码读取器允许重放符合 EBU(DSR-1600AP) 格式的时间码。这样可以使编辑达到 1 帧的精度。使用 TIME CODE OUT （时间码输出）接口可以将时间码（LTC）输出至外部设备。本机还与 VITC （场消隐时间码）兼容。遥控控制本机可以从支持RS-422A接口的编辑控制装置或选购的 SIRCS* 兼容遥控装置（如 DSRM-10）上进行遥控。 * SIRCS （Sony 集成遥控系统）：用来对 Sony 专业录像机 / 放像机进行遥控的命令协议。 6 特性使用搜索拨盘进行重放控制本机前面板上的搜索拨盘允许以无级变速和有级变速模式进行重放操作，而不需要将外部编辑控制装置或遥控设备与本机连接。高速搜索功能本机能够以正常速度85倍的正向和反向重放中搜索彩色画面。当使用编辑控制器或遥控器以有级变速模式遥控本机时，可以在正常速度的 0（静止）到 60 倍范围内，在两个方向上进行搜索。此外还可以在无级变速模式下进行逐帧搜索。在正常速度 10 倍以下进行搜索时，两个方向均可以听到重放的音频。数字慢动作重放使用帧存储功能，本机可以在正常速度的 0 到 1/2 倍范围内在两个方向上显示无杂波的慢动作重放。数字无级变速音频功能当在正常速度的 +1 到 +1/30* 或 −1/30 到 -1 倍之间进行搜索时，即可启用数字无级变速音频功能。音频信号被存储在临时存储器中，并根据搜索速度进行重放。这样可以在音频磁道上进行搜索。 * 正号表示磁带进带，负号表示倒带。视频处理控制功能进行模拟视频输出和 SDI 格式视频输出时，可以调整视频输出电平、色度信号输出电平、黑场电平（对 DSR-1600AP）和色度相位。其他特性本机的方便显示工具功能 “循环重放”功能本机可以在磁带上选定的两点间进行自动循环重放。 “通电重放”功能（在循环重放模式）可以选择菜单设置，使本机在通电时立即开始重放。 DSR-1600A/1600AP

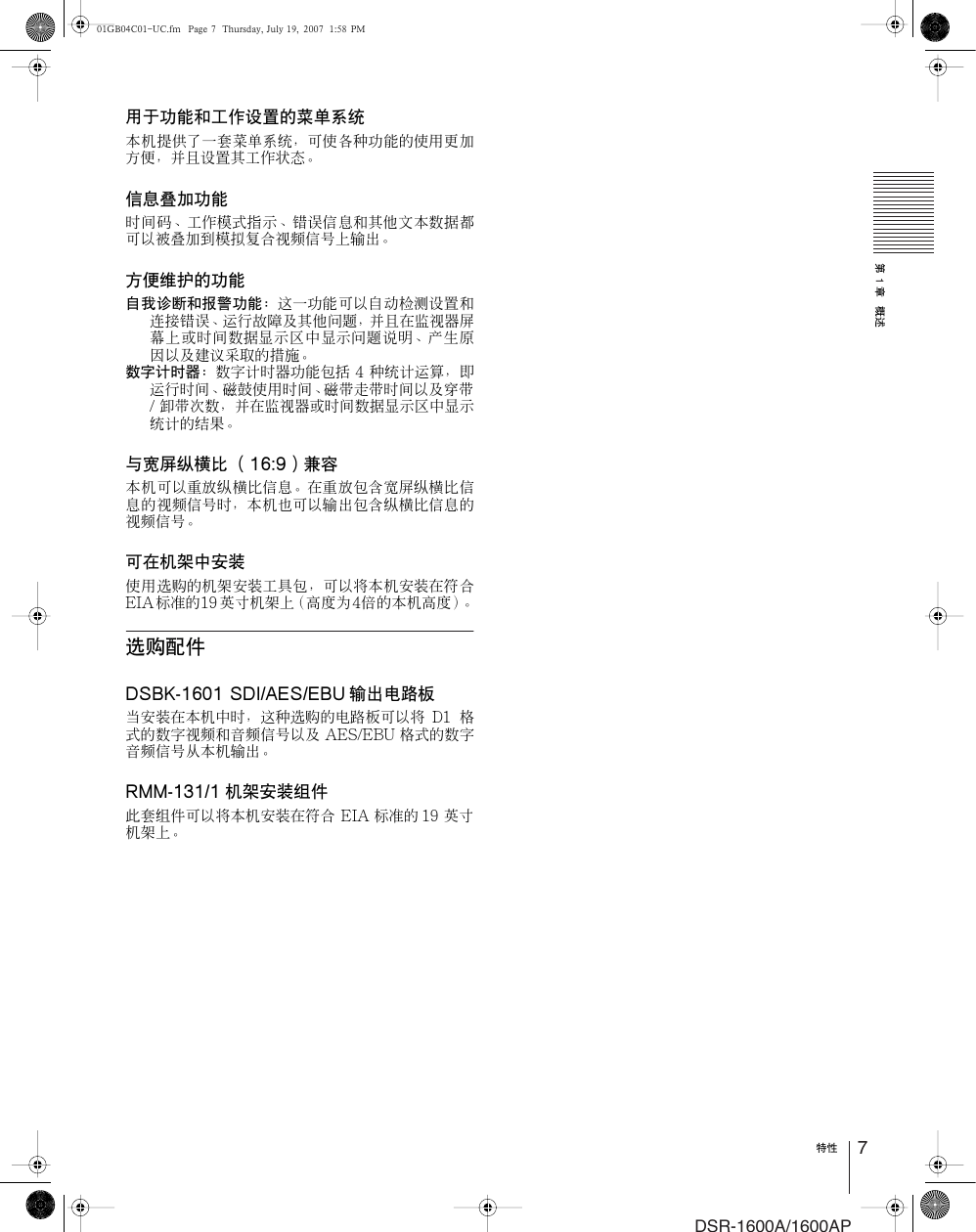

01GB04C01-UC.fm Page 7 Thursday, July 19, 2007 1:58 PM 用于功能和工作设置的菜单系统本机提供了一套菜单系统，可使各种功能的使用更加方便，并且设置其工作状态。信息叠加功能时间码、工作模式指示、错误信息和其他文本数据都可以被叠加到模拟复合视频信号上输出。方便维护的功能自我诊断和报警功能：这一功能可以自动检测设置和连接错误、运行故障及其他问题，并且在监视器屏幕上或时间数据显示区中显示问题说明、产生原因以及建议采取的措施。数字计时器：数字计时器功能包括 4 种统计运算，即运行时间、磁鼓使用时间、磁带走带时间以及穿带 / 卸带次数，并在监视器或时间数据显示区中显示统计的结果。与宽屏纵横比（16:9）兼容本机可以重放纵横比信息。在重放包含宽屏纵横比信息的视频信号时，本机也可以输出包含纵横比信息的视频信号。可在机架中安装使用选购的机架安装工具包，可以将本机安装在符合 EIA 标准的19 英寸机架上（高度为4倍的本机高度）。选购配件 DSBK-1601 SDI/AES/EBU 输出电路板当安装在本机中时，这种选购的电路板可以将 D1 格式的数字视频和音频信号以及 AES/EBU 格式的数字音频信号从本机输出。 RMM-131/1 机架安装组件此套组件可以将本机安装在符合 EIA 标准的 19 英寸机架上。第 1 章概述特性 7 DSR-1600A/1600AP

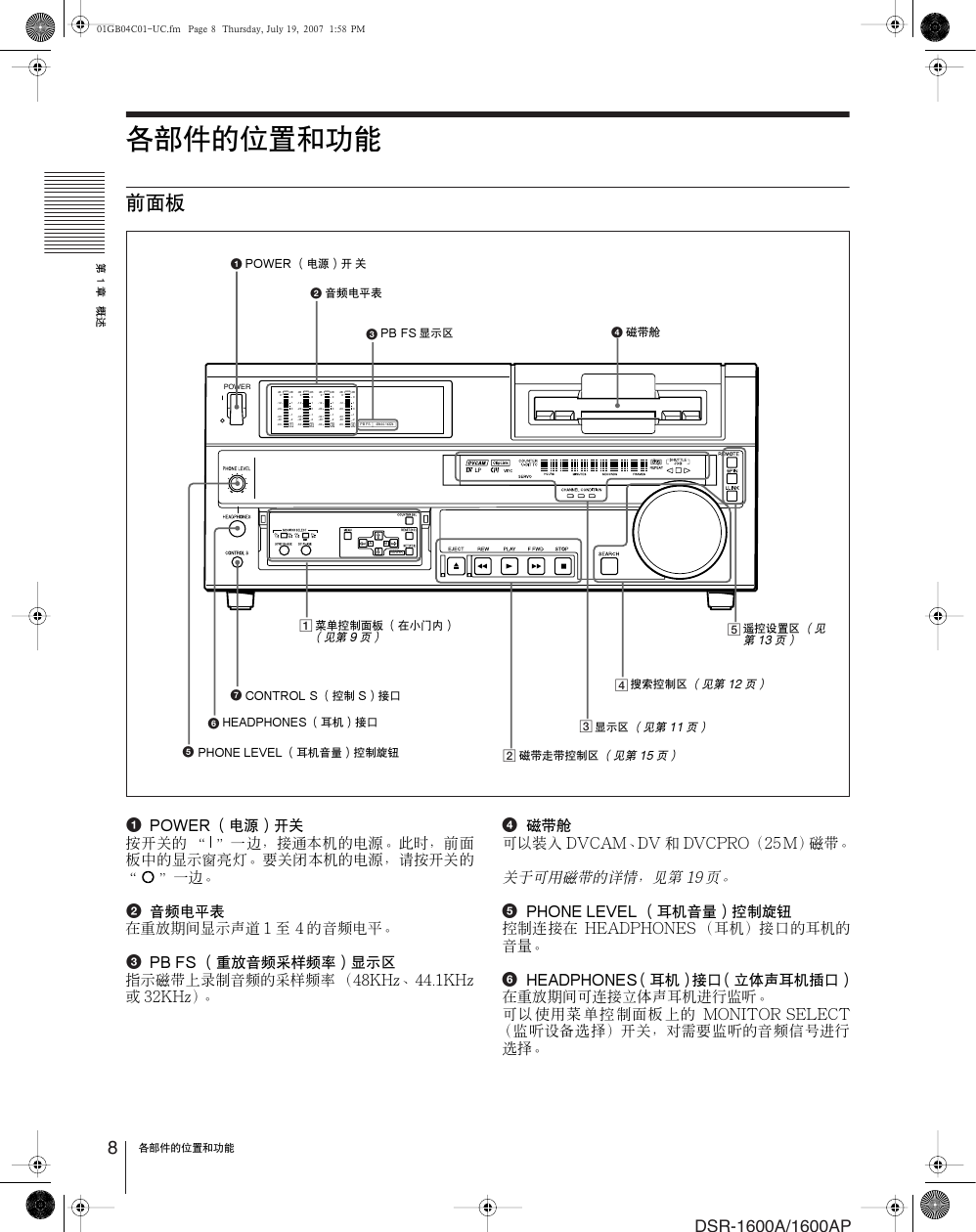

01GB04C01-UC.fm Page 8 Thursday, July 19, 2007 1:58 PM 各部件的位置和功能第 1 章概述前面板 1 POWER （电源）开关 2 音频电平表 3 PB FS 显示区 POWER dB 0 -12 -20 -30 -40 -60 OVER dB 0 1 0 -1 -2 1 dB 0 -12 -20 -30 -40 -60 OVER dB 0 1 0 -1 -2 2 dB 0 -12 -20 -30 -40 -60 OVER dB 0 1 0 -1 -2 3 dB 0 -12 -20 -30 -40 -60 OVER dB 0 1 0 -1 -2 4 PB FS 48k44.1k32k 4 磁带舱 A B MARK A 菜单控制面板（在小门内）（见第9页） E 遥控设置区（见第13页） 7 CONTROL S （控制 S）接口 6 HEADPHONES （耳机）接口 D 搜索控制区（见第12页） C 显示区（见第11页） 5 PHONE LEVEL （耳机音量）控制旋钮 B 磁带走带控制区（见第15页） 1 POWER （电源）开关按开关的 “ ”一边，接通本机的电源。此时，前面板中的显示窗亮灯。要关闭本机的电源，请按开关的 “ ”一边。 4 磁带舱可以装入 DVCAM、DV 和 DVCPRO（25 M）磁带。关于可用磁带的详情，见第19页。 2 音频电平表在重放期间显示声道 1 至 4 的音频电平。 3 PB FS （重放音频采样频率）显示区指示磁带上录制音频的采样频率（48KHz、44.1KHz 或 32KHz）。 5 PHONE LEVEL （耳机音量）控制旋钮控制连接在 HEADPHONES （耳机）接口的耳机的音量。 6 HEADPHONES（耳机）接口（立体声耳机插口）在重放期间可连接立体声耳机进行监听。可以使用菜单控制面板上的 MONITOR SELECT （监听设备选择）开关，对需要监听的音频信号进行选择。 8 各部件的位置和功能 DSR-1600A/1600AP
