董加_汽车理论_第一次作业 DJ
Porsche 911 Carrera 4S 驱动力—行驶阻力平衡图
Porsche 911 Carrera 4S 四驱附着率随车速的变化关系
董加_汽车理论_第一次作业 DJ

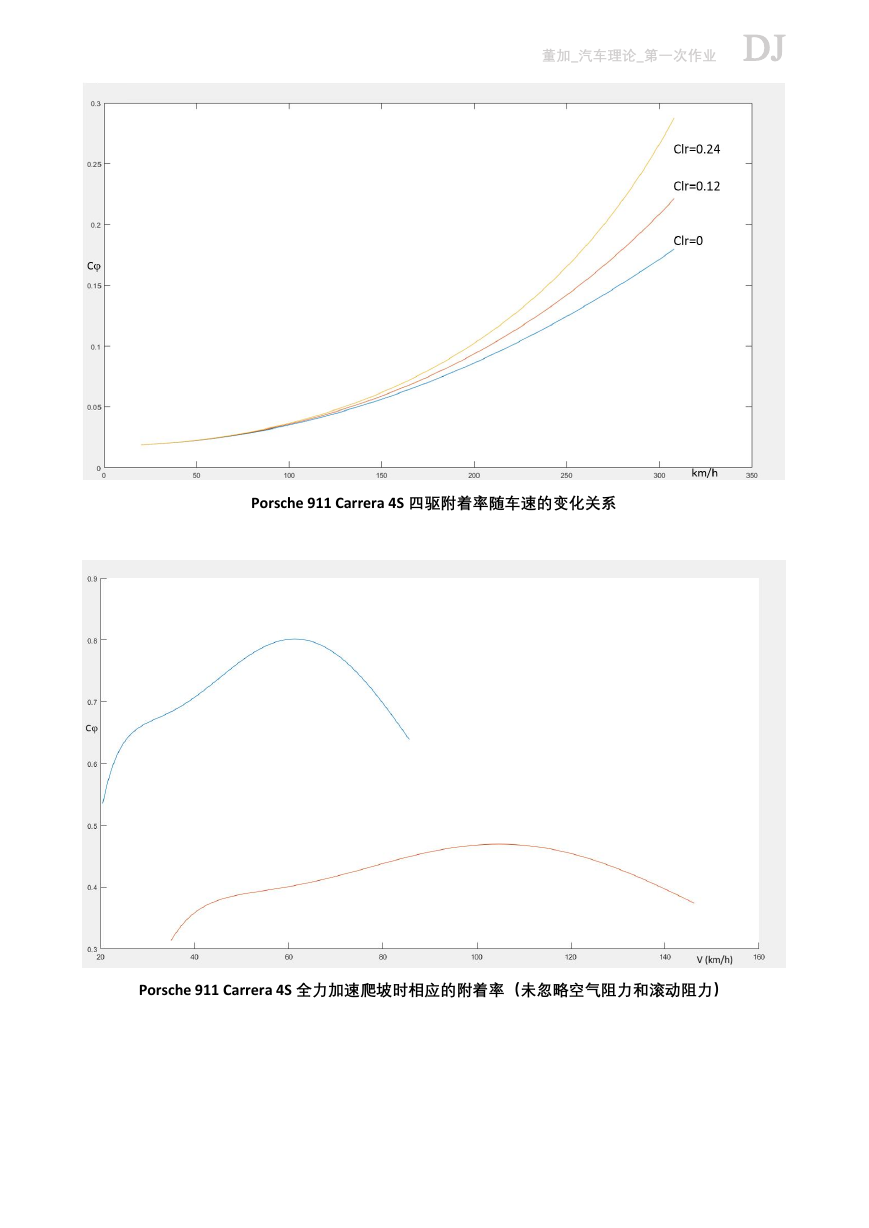

Porsche 911 Carrera 4S 四驱附着率随车速的变化关系
Porsche 911 Carrera 4S 全力加速爬坡时相应的附着率(未忽略空气阻力和滚动阻力)
董加_汽车理论_第一次作业 DJ
Porsche 911 Carrera 4S 全力加速爬坡时相应的附着率(黄线和紫线忽略空气阻力和滚动阻力)
Porsche 911 Carrera 4S 功率平衡图
董加_汽车理论_第一次作业 DJ

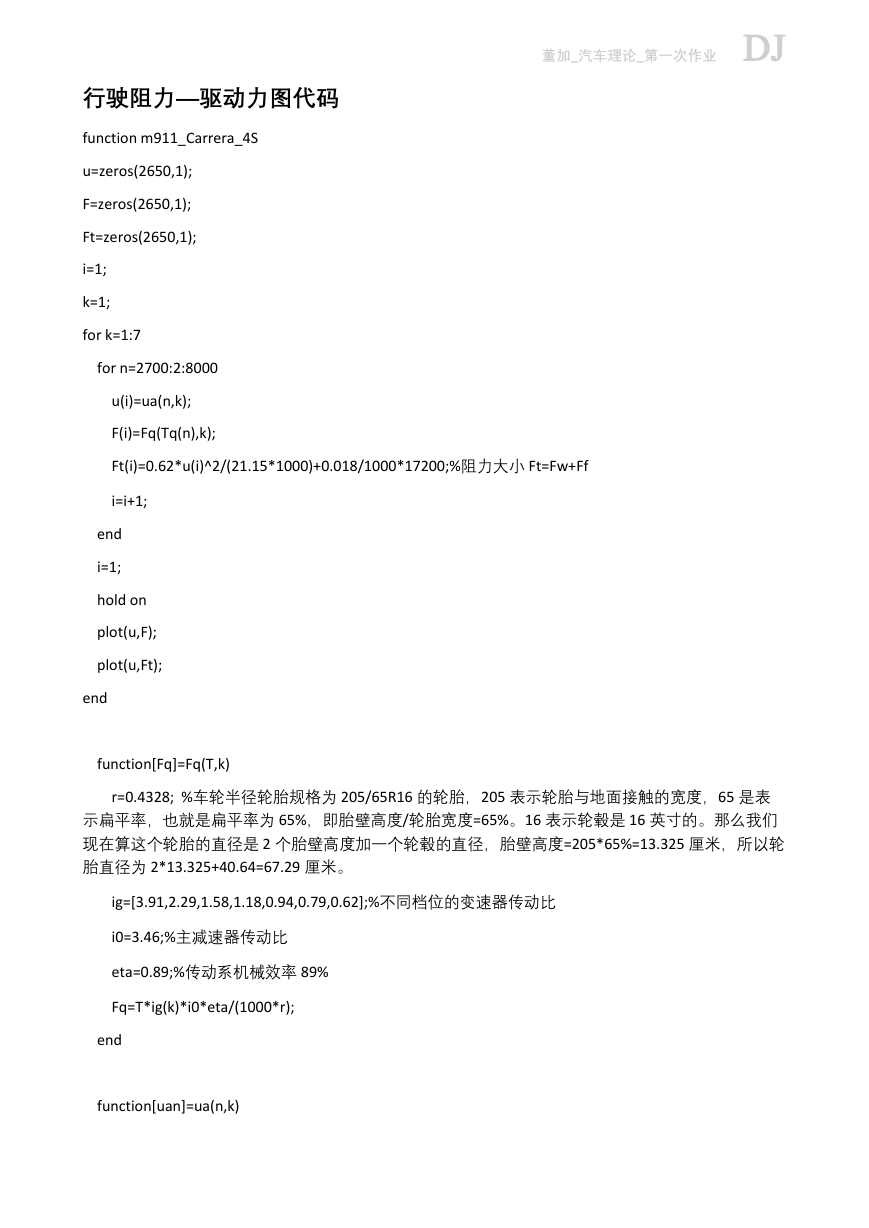

行驶阻力—驱动力图代码
function m911_Carrera_4S
u=zeros(2650,1);
F=zeros(2650,1);
Ft=zeros(2650,1);
i=1;
k=1;
for k=1:7
for n=2700:2:8000
u(i)=ua(n,k);
F(i)=Fq(Tq(n),k);
Ft(i)=0.62*u(i)^2/(21.15*1000)+0.018/1000*17200;%阻力大小 Ft=Fw+Ff
i=i+1;
end
i=1;
hold on
plot(u,F);
plot(u,Ft);
end
function[Fq]=Fq(T,k)
r=0.4328; %车轮半径轮胎规格为 205/65R16 的轮胎,205 表示轮胎与地面接触的宽度,65 是表
示扁平率,也就是扁平率为 65%,即胎壁高度/轮胎宽度=65%。16 表示轮毂是 16 英寸的。那么我们
现在算这个轮胎的直径是 2 个胎壁高度加一个轮毂的直径,胎壁高度=205*65%=13.325 厘米,所以轮
胎直径为 2*13.325+40.64=67.29 厘米。
ig=[3.91,2.29,1.58,1.18,0.94,0.79,0.62];%不同档位的变速器传动比
i0=3.46;%主减速器传动比
eta=0.89;%传动系机械效率 89%
Fq=T*ig(k)*i0*eta/(1000*r);
end
function[uan]=ua(n,k)
r=0.4328;%车轮半径
ig=[3.91,2.29,1.58,1.18,0.94,0.79,0.62];%不同档位的变速器传动比
董加_汽车理论_第一次作业 DJ
i0=3.46;%主减速器传动比
uan=0.377*(r*n)/(ig(k)*i0);
end
function[Tqn]=Tq(n)
p1 = -3.469e-20 ;
p2 = 1.241e-15 ;
p3 = -1.716e-11 ;
p4 = 1.154e-07 ;
p5 = -0.0003971 ;
p6 =
p7 =
0.7226 ;
-462.3 ;
Pe = p1*n.^6 + p2*n.^5 + p3*n.^4 + p4*n.^3 + p5*n.^2 + p6*n + p7;%发动机外特性曲线拟合函数
Tqn=9550*Pe/n;%计算转矩
end
end
董加_汽车理论_第一次作业 DJ
功率平衡图代码
function PowerBalance
u1=zeros(1150,1);
u2=zeros(2650,1);
Pe=zeros(2650,1);
Pt=zeros(1150,1);
Ft=zeros(1150,1);
i=1;
k=1;
ig=[3.91,2.29,1.58,1.18,0.94,0.79,0.62];%不同档位的变速器传动比
i0=3.46;%主减速器传动比
eta=0.89;%传动系机械效率 89%
r=0.4328;
for k=1:7
for n=2700:2:5000
u1(i)=ua(n,k);
Ft(i)=0.62*u1(i)^2/(21.15*1000)+0.018/1000*17200;%阻力大小 Ft=Fw+Ff
Pt(i)=Ft(i)*u1(i)/eta*1000/3600;%阻力功率
i=i+1;
end
i=1;
for n=2700:2:8000
u2(i)=ua(n,k);
Pe(i)=P(n);
i=i+1;
end
i=1;
hold on
plot(u1,Pt);
plot(u2,Pe);
end

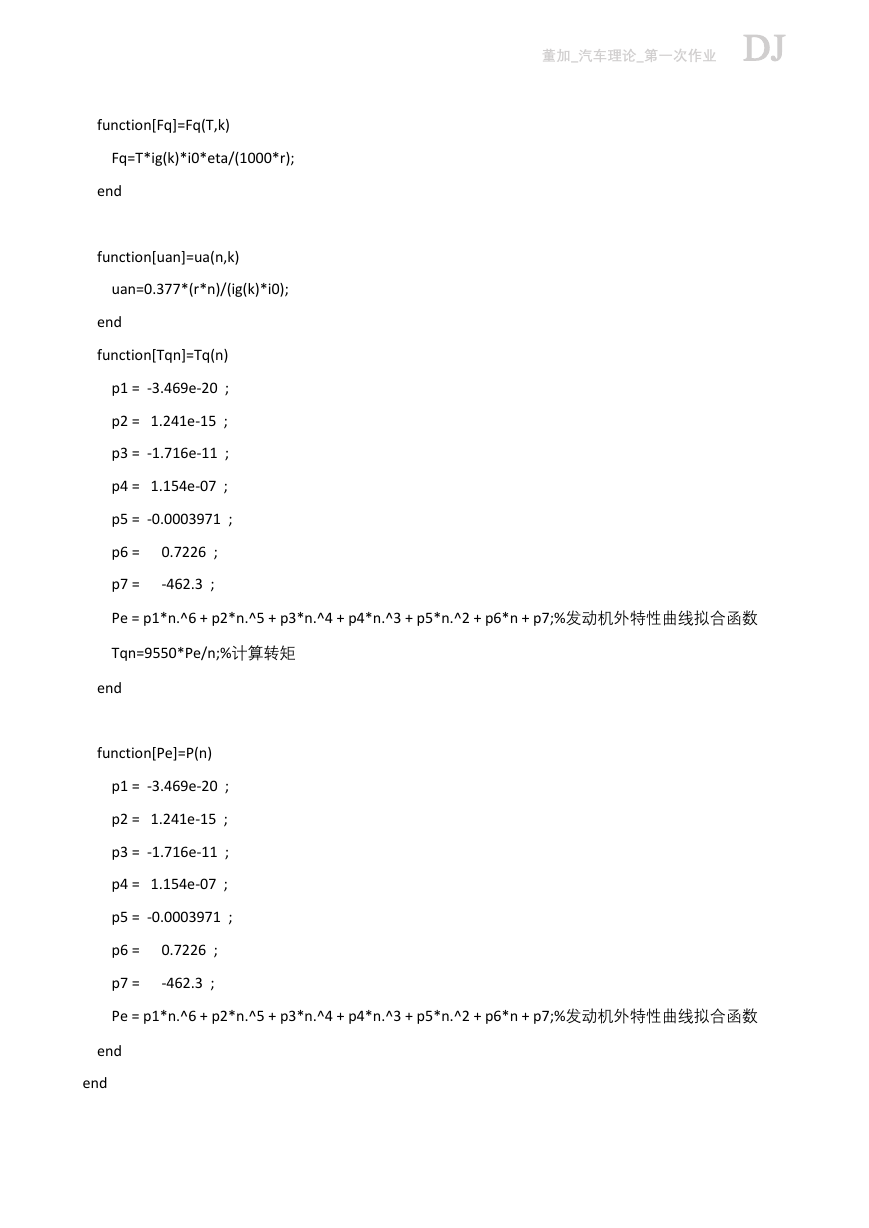

董加_汽车理论_第一次作业 DJ
function[Fq]=Fq(T,k)
Fq=T*ig(k)*i0*eta/(1000*r);
end
function[uan]=ua(n,k)
uan=0.377*(r*n)/(ig(k)*i0);
end
function[Tqn]=Tq(n)
p1 = -3.469e-20 ;
p2 = 1.241e-15 ;
p3 = -1.716e-11 ;
p4 = 1.154e-07 ;
p5 = -0.0003971 ;
p6 =
p7 =
0.7226 ;
-462.3 ;
Pe = p1*n.^6 + p2*n.^5 + p3*n.^4 + p4*n.^3 + p5*n.^2 + p6*n + p7;%发动机外特性曲线拟合函数
Tqn=9550*Pe/n;%计算转矩
end
function[Pe]=P(n)
p1 = -3.469e-20 ;
p2 = 1.241e-15 ;
p3 = -1.716e-11 ;
p4 = 1.154e-07 ;
p5 = -0.0003971 ;
p6 =
p7 =
0.7226 ;
-462.3 ;
Pe = p1*n.^6 + p2*n.^5 + p3*n.^4 + p4*n.^3 + p5*n.^2 + p6*n + p7;%发动机外特性曲线拟合函数
end
end
董加_汽车理论_第一次作业 DJ

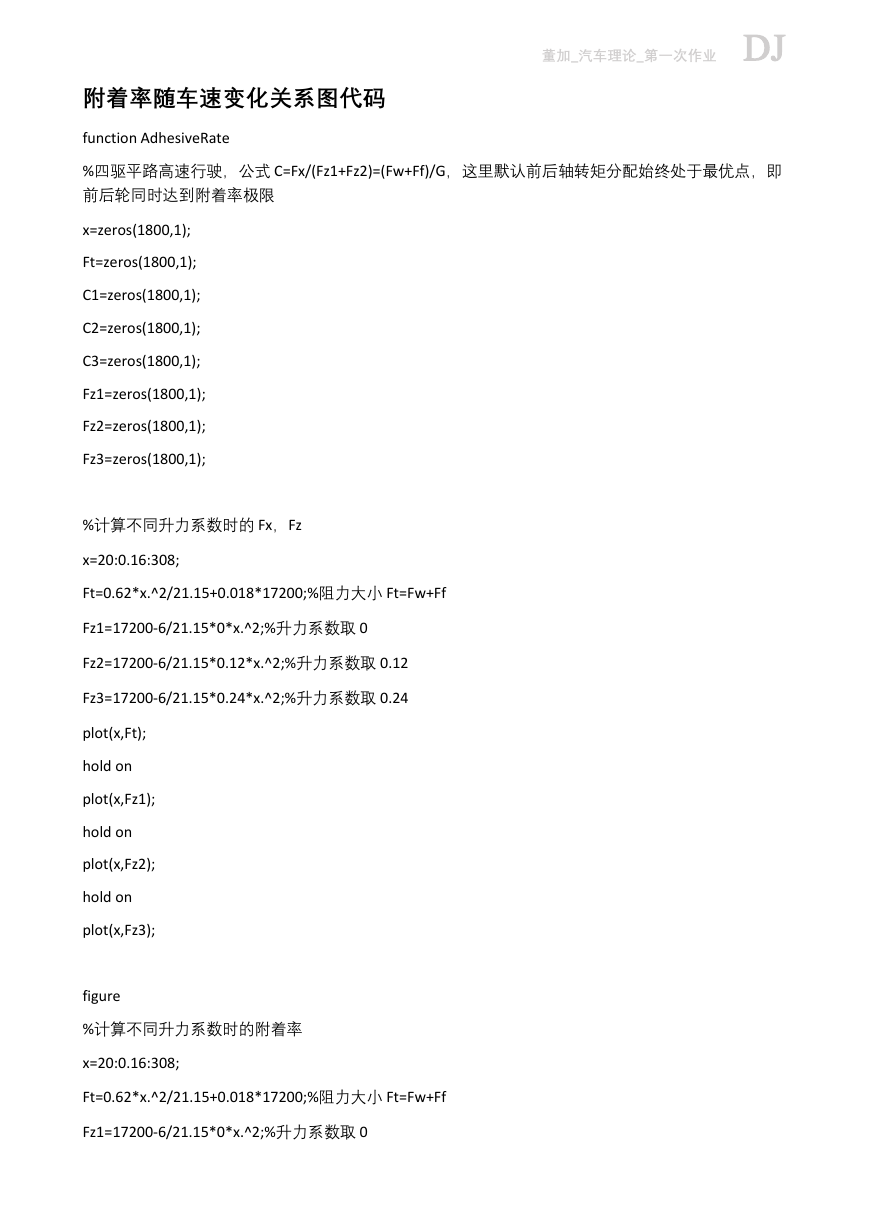

附着率随车速变化关系图代码
function AdhesiveRate
%四驱平路高速行驶,公式 C=Fx/(Fz1+Fz2)=(Fw+Ff)/G,这里默认前后轴转矩分配始终处于最优点,即
前后轮同时达到附着率极限
x=zeros(1800,1);
Ft=zeros(1800,1);
C1=zeros(1800,1);
C2=zeros(1800,1);
C3=zeros(1800,1);
Fz1=zeros(1800,1);
Fz2=zeros(1800,1);
Fz3=zeros(1800,1);
%计算不同升力系数时的 Fx,Fz
x=20:0.16:308;
Ft=0.62*x.^2/21.15+0.018*17200;%阻力大小 Ft=Fw+Ff
Fz1=17200-6/21.15*0*x.^2;%升力系数取 0
Fz2=17200-6/21.15*0.12*x.^2;%升力系数取 0.12
Fz3=17200-6/21.15*0.24*x.^2;%升力系数取 0.24
plot(x,Ft);
hold on
plot(x,Fz1);
hold on
plot(x,Fz2);
hold on
plot(x,Fz3);
figure
%计算不同升力系数时的附着率
x=20:0.16:308;
Ft=0.62*x.^2/21.15+0.018*17200;%阻力大小 Ft=Fw+Ff
Fz1=17200-6/21.15*0*x.^2;%升力系数取 0
