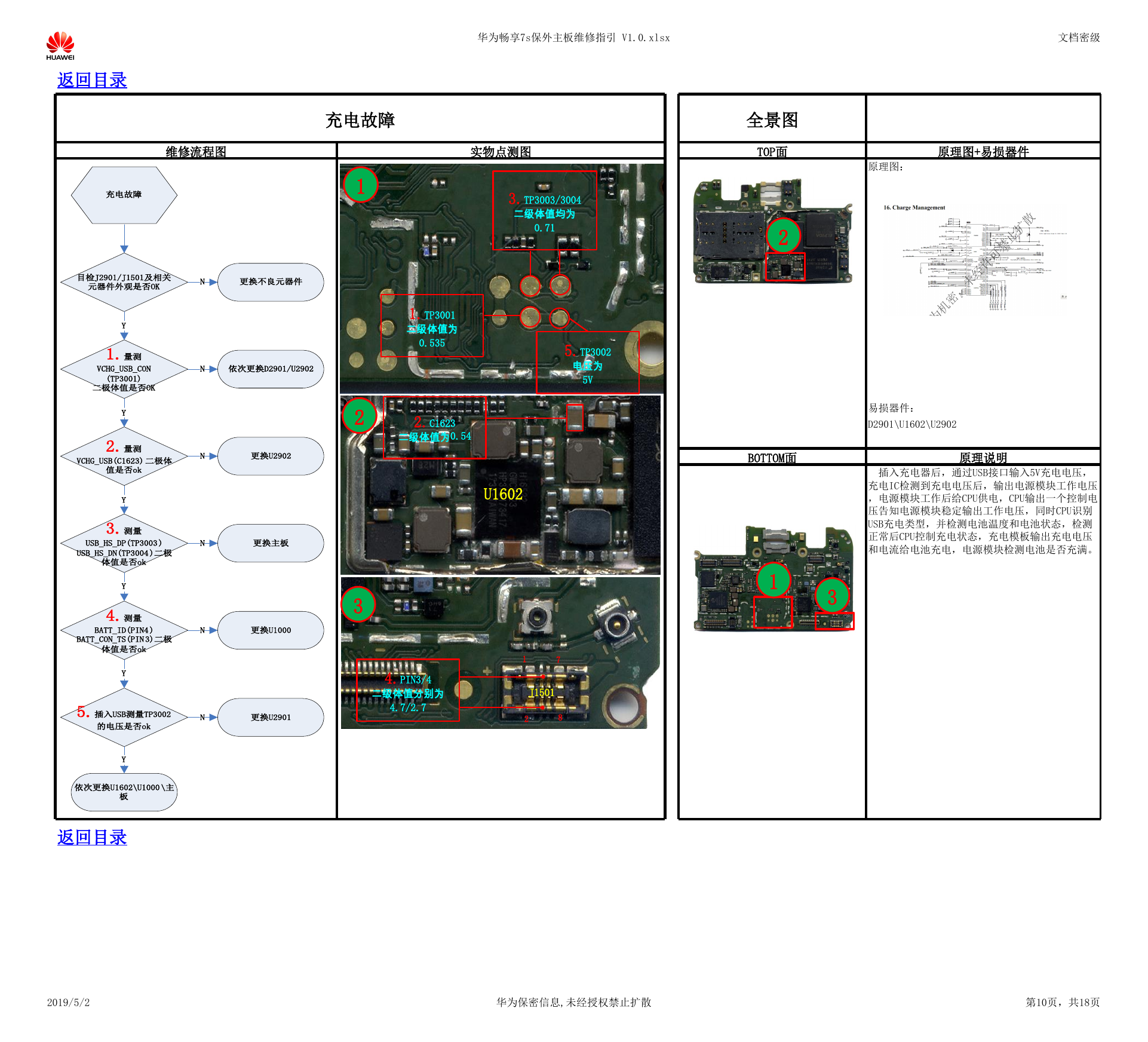

华为畅享7s保外主板维修指引 V1.0.xlsx 文档密级 返回目录 充电故障 维修流程图 实物点测图 1 3.TP3003/3004 二级体值均为 0.71 5.TP3002 电压为 5V 1.TP3001 二级体值为 0.535 2 2.C1623 二级体值为0.54 U1602 3 4.PIN3/4 二级体值分别为 4.7/2.7 1 7 J1501 2 8 原理图+易损器件 原理图： 全景图 TOP面 2 易损器件： D2901\U1602\U2902 BOTTOM面 原理说明 插入充电器后，通过USB接口输入5V充电电压， 充电IC检测到充电电压后，输出电源模块工作电压 ，电源模块工作后给CPU供电，CPU输出一个控制电 压告知电源模块稳定输出工作电压，同时CPU识别 USB充电类型，并检测电池温度和电池状态，检测 正常后CPU控制充电状态，充电模板输出充电电压 和电流给电池充电，电源模块检测电池是否充满。 1 3 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第10页，共18页 充电故障目检J2901/J1501及相关元器件外观是否OKY更换不良元器件N依次更换D2901/U29021.量测VCHG_USB_CON(TP3001)二极体值是否OKNY3.测量USB_HS_DP(TP3003)USB_HS_DN(TP3004)二极体值是否ok更换主板NYYY2.量测VCHG_USB(C1623)二极体值是否ok更换U2902N4.测量BATT_ID(PIN4)BATT_CON_TS(PIN3)二极体值是否ok更换U1000N5.插入USB测量TP3002的电压是否ok更换U2901N依次更换U1602\U1000\主板Y
