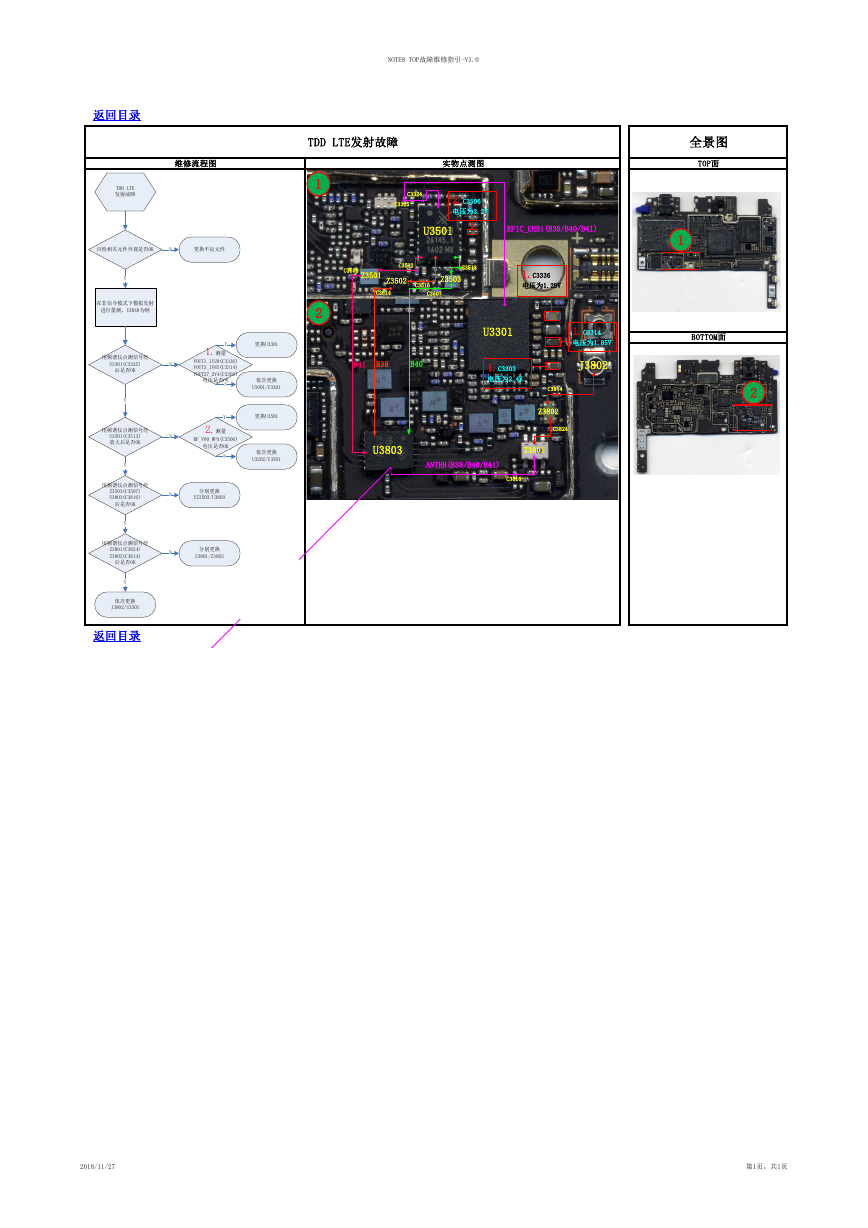

NOTE8 TOP故障维修指引-V1.0 维修流程图 实物点测图 TDD LTE发射故障 全景图 TOP面 1 2 C3324 C3325 2.C3506 电压为3.2V U3501 RFIC_UHB1(B38/B40/B41) 1 C3508 Z3501 C3512 C3513 Z3502 C3516 Z3503 C3514 C3507 1.C3336 电压为1.29V B41 B38 B40 U3301 1.C3303 电压为2.4V 1.C3314 电压为1.85V J3802 C3814 Z3802 C3824 BOTTOM面 2 U3803 ANTHB(B38/B40/B41) Z3801 C3816 返回目录 TDD LTE 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B40为例 用频谱仪点测信号经 U3301(C3325) 后是否OK Y 用频谱仪点测信号经 U3501(C3513) 放大后是否OK Y 用频谱仪点测信号经 Z3503(C3507) U3803(C3816) 后是否OK Y 用频谱仪点测信号经 Z3801(C3824) Z3802(C3814) 后是否OK Y 依次更换 J3802/U3301 返回目录 N N N N Y 1.测量 VOUT1_1V29(C3336) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK N 更换U3301 依次更换 U1001/U3301 Y 更换U3501 2.测量 RF_VO0_WPA(C3506) 电压是否OK N 依次更换 U3202/U3501 分别更换 UZ3503/U3803 分别更换 Z3801/Z3802 2018/11/27 第1页，共1页
