ARM9 S3C2440最小系统

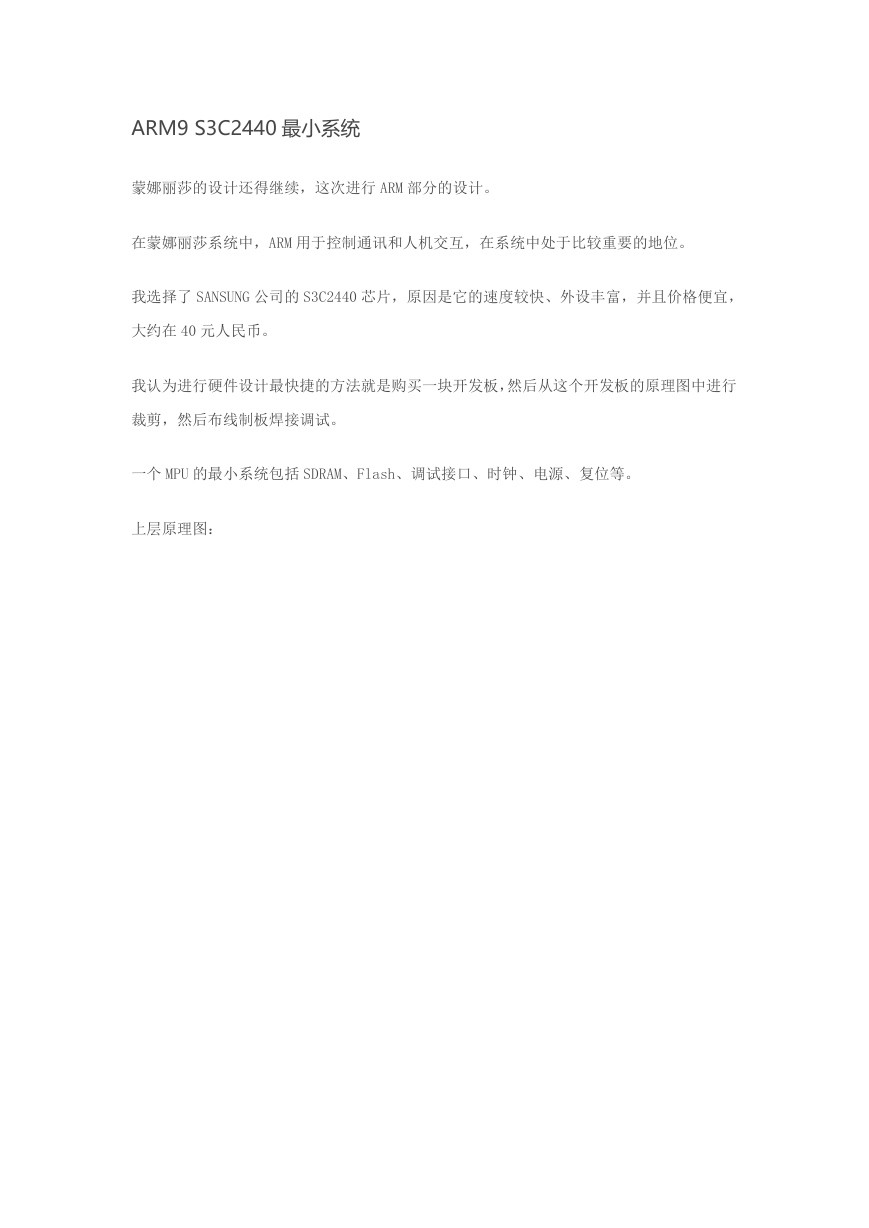

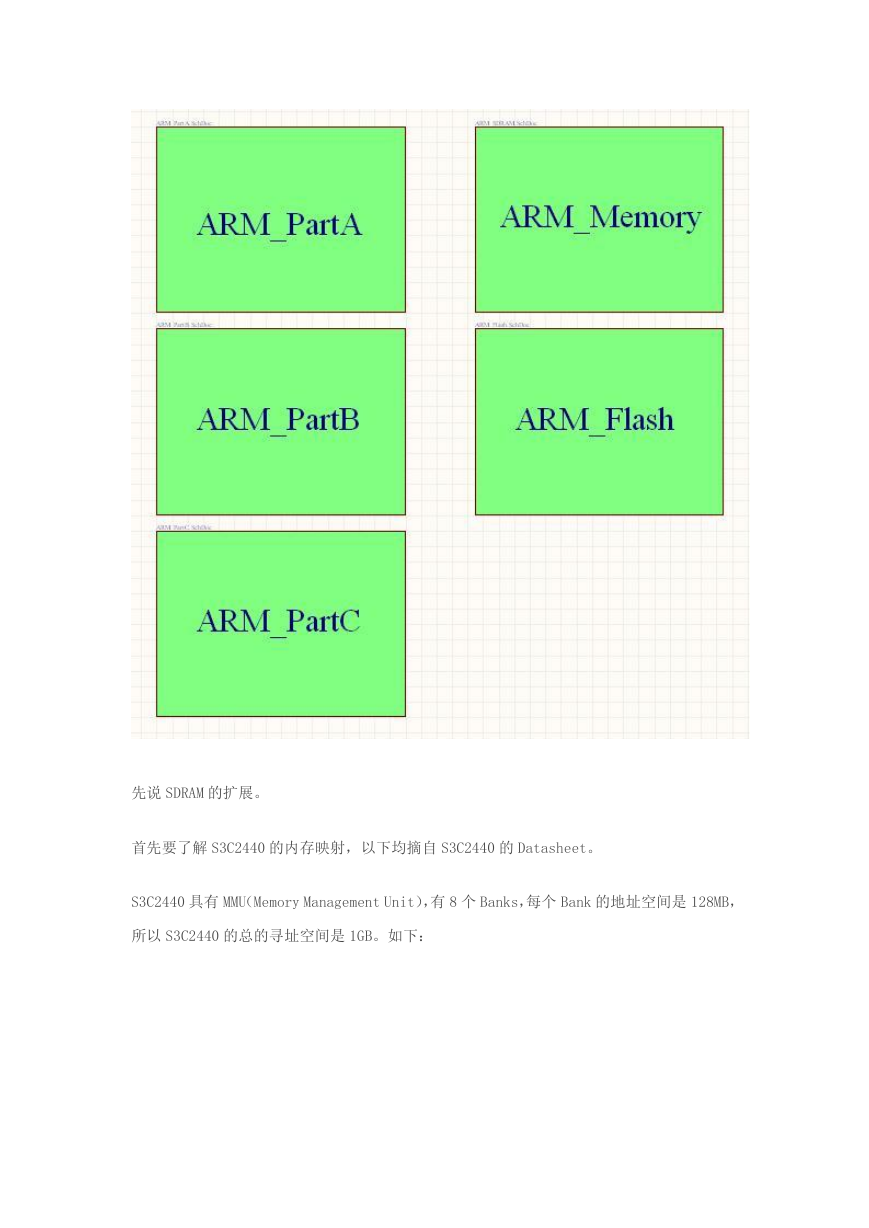

ARM9 S3C2440 最小系统蒙娜丽莎的设计还得继续，这次进行 ARM 部分的设计。在蒙娜丽莎系统中，ARM 用于控制通讯和人机交互，在系统中处于比较重要的地位。我选择了 SANSUNG 公司的 S3C2440 芯片，原因是它的速度较快、外设丰富，并且价格便宜，大约在 40 元人民币。我认为进行硬件设计最快捷的方法就是购买一块开发板，然后从这个开发板的原理图中进行裁剪，然后布线制板焊接调试。一个 MPU 的最小系统包括 SDRAM、Flash、调试接口、时钟、电源、复位等。上层原理图：

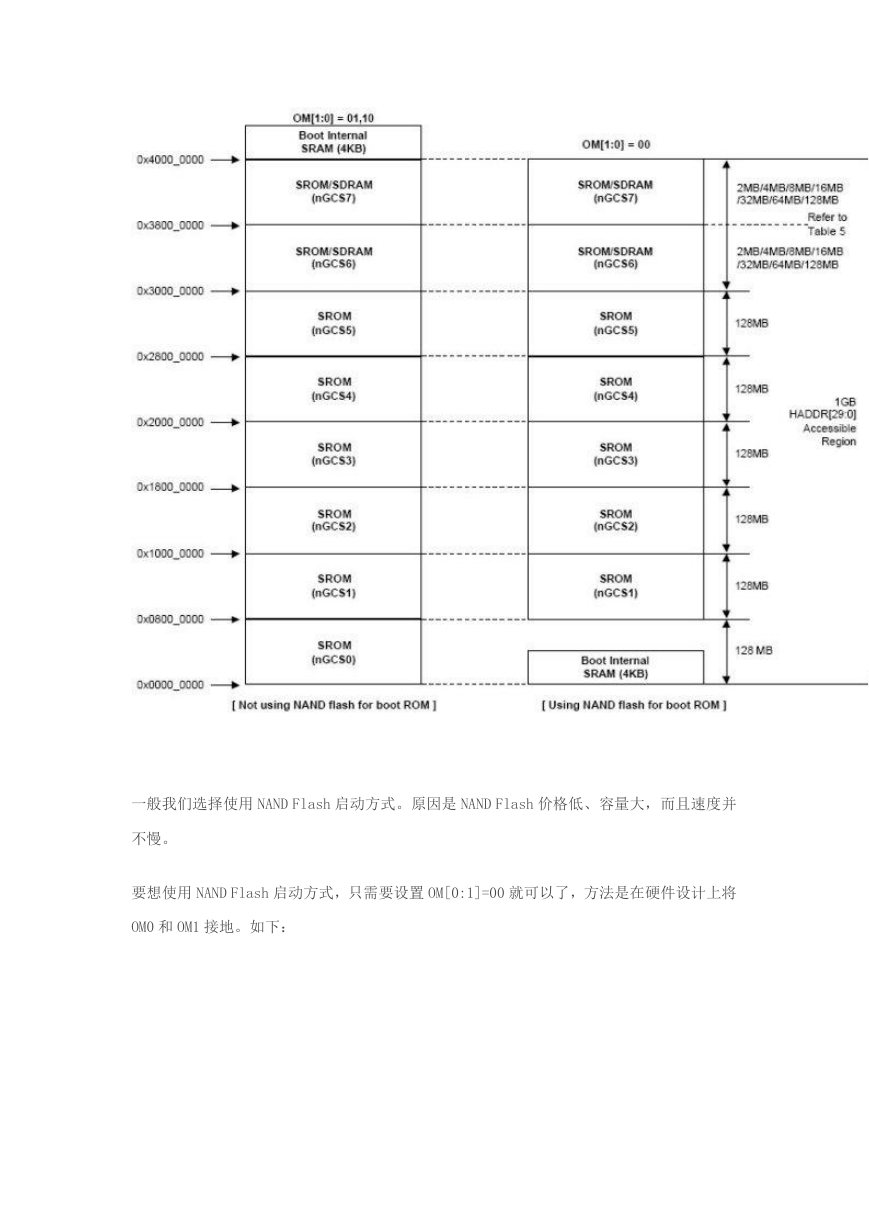

先说 SDRAM 的扩展。首先要了解 S3C2440 的内存映射，以下均摘自 S3C2440 的 Datasheet。 S3C2440 具有 MMU（Memory Management Unit），有 8 个 Banks，每个 Bank 的地址空间是 128MB，所以 S3C2440 的总的寻址空间是 1GB。如下：

一般我们选择使用 NAND Flash 启动方式。原因是 NAND Flash 价格低、容量大，而且速度并不慢。要想使用 NAND Flash 启动方式，只需要设置 OM[0:1]=00 就可以了，方法是在硬件设计上将 OM0 和 OM1 接地。如下：

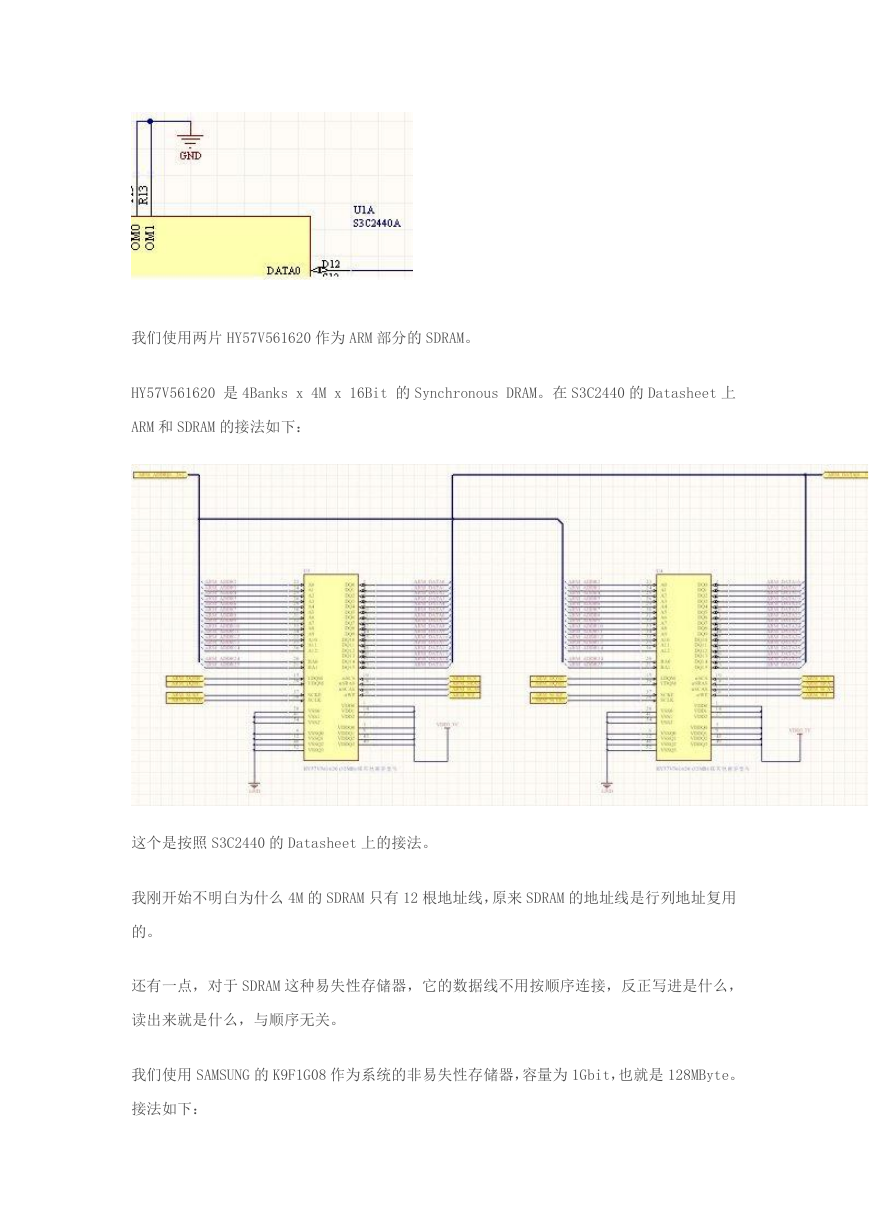

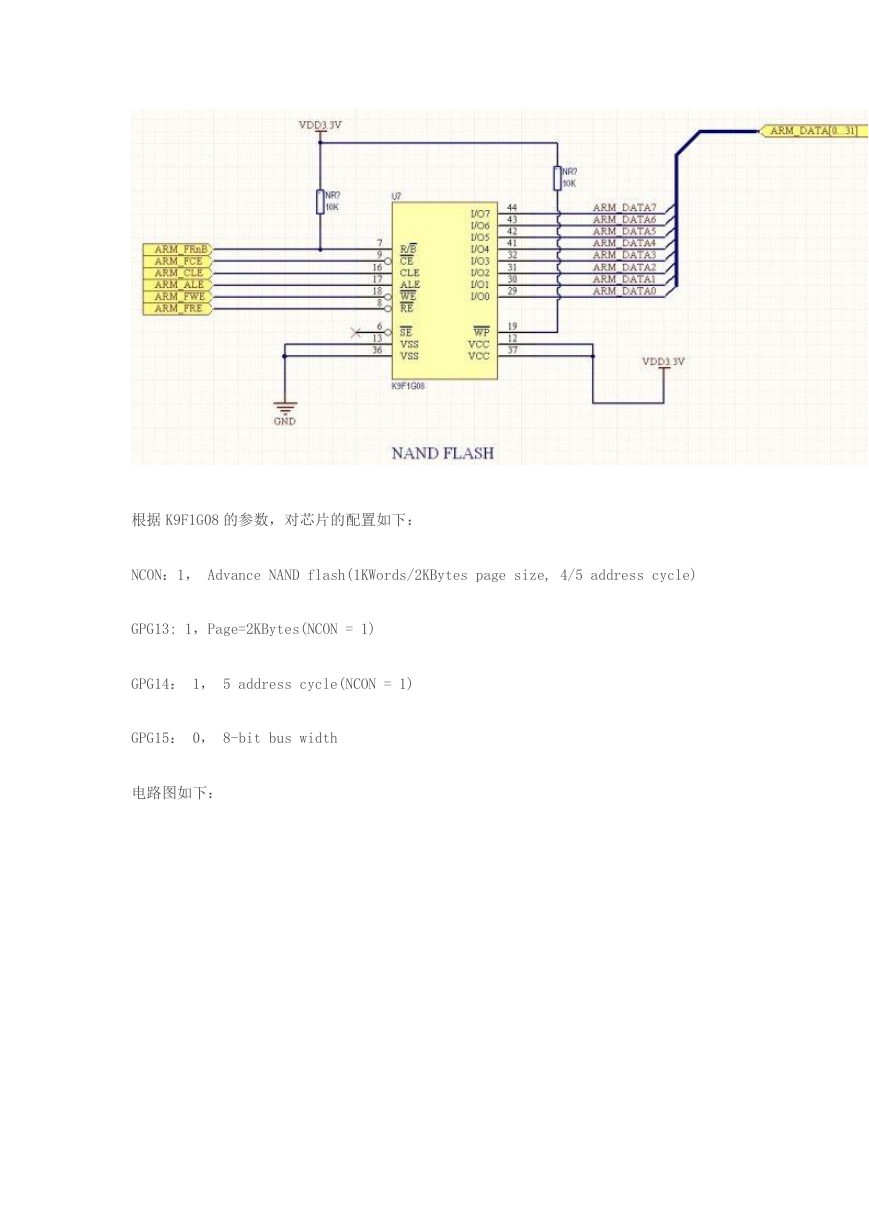

我们使用两片 HY57V561620 作为 ARM 部分的 SDRAM。 HY57V561620 是 4Banks x 4M x 16Bit 的 Synchronous DRAM。在 S3C2440 的 Datasheet 上 ARM 和 SDRAM 的接法如下：这个是按照 S3C2440 的 Datasheet 上的接法。我刚开始不明白为什么 4M 的 SDRAM 只有 12 根地址线，原来 SDRAM 的地址线是行列地址复用的。还有一点，对于 SDRAM 这种易失性存储器，它的数据线不用按顺序连接，反正写进是什么，读出来就是什么，与顺序无关。我们使用 SAMSUNG 的 K9F1G08 作为系统的非易失性存储器，容量为 1Gbit，也就是 128MByte。接法如下：

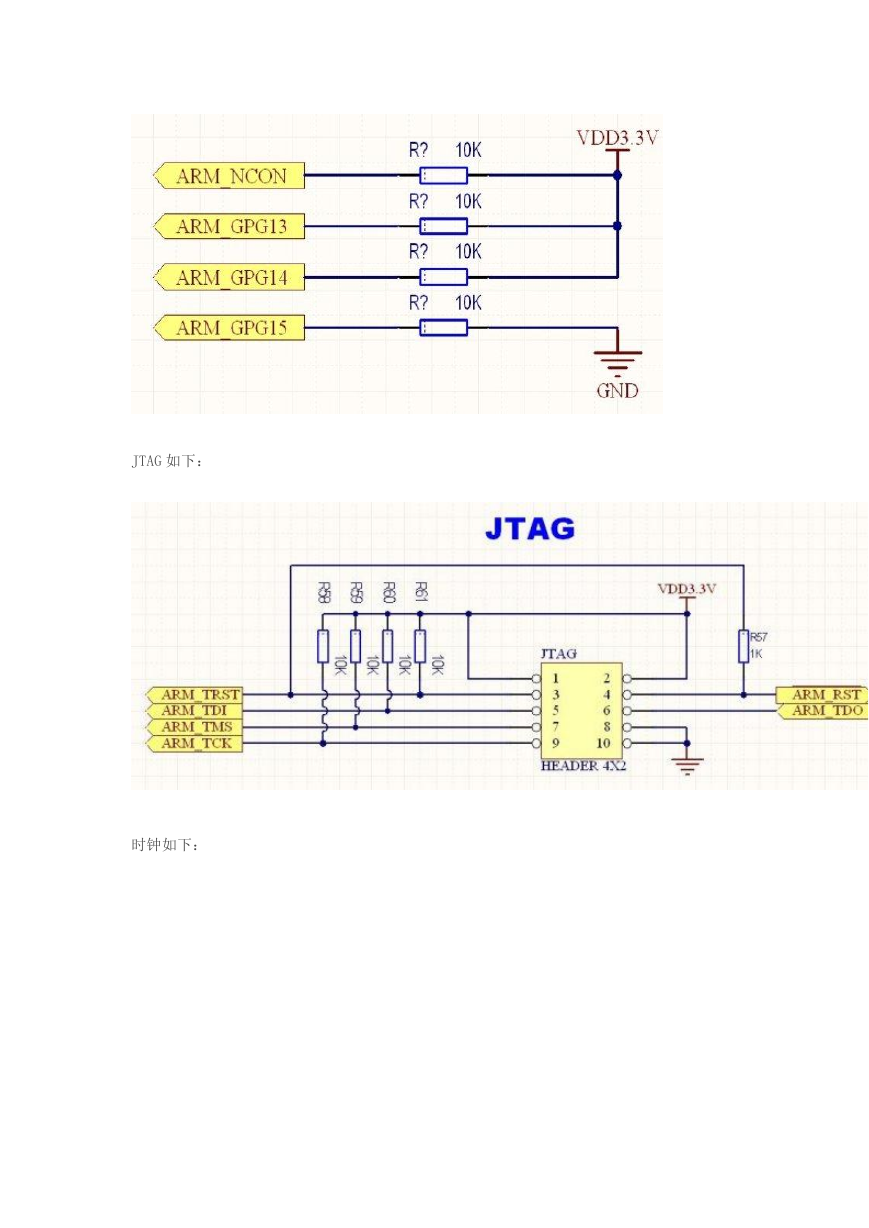

根据 K9F1G08 的参数，对芯片的配置如下： NCON：1， Advance NAND flash(1KWords/2KBytes page size, 4/5 address cycle) GPG13: 1，Page=2KBytes(NCON = 1) GPG14： 1， 5 address cycle(NCON = 1) GPG15： 0， 8-bit bus width 电路图如下：

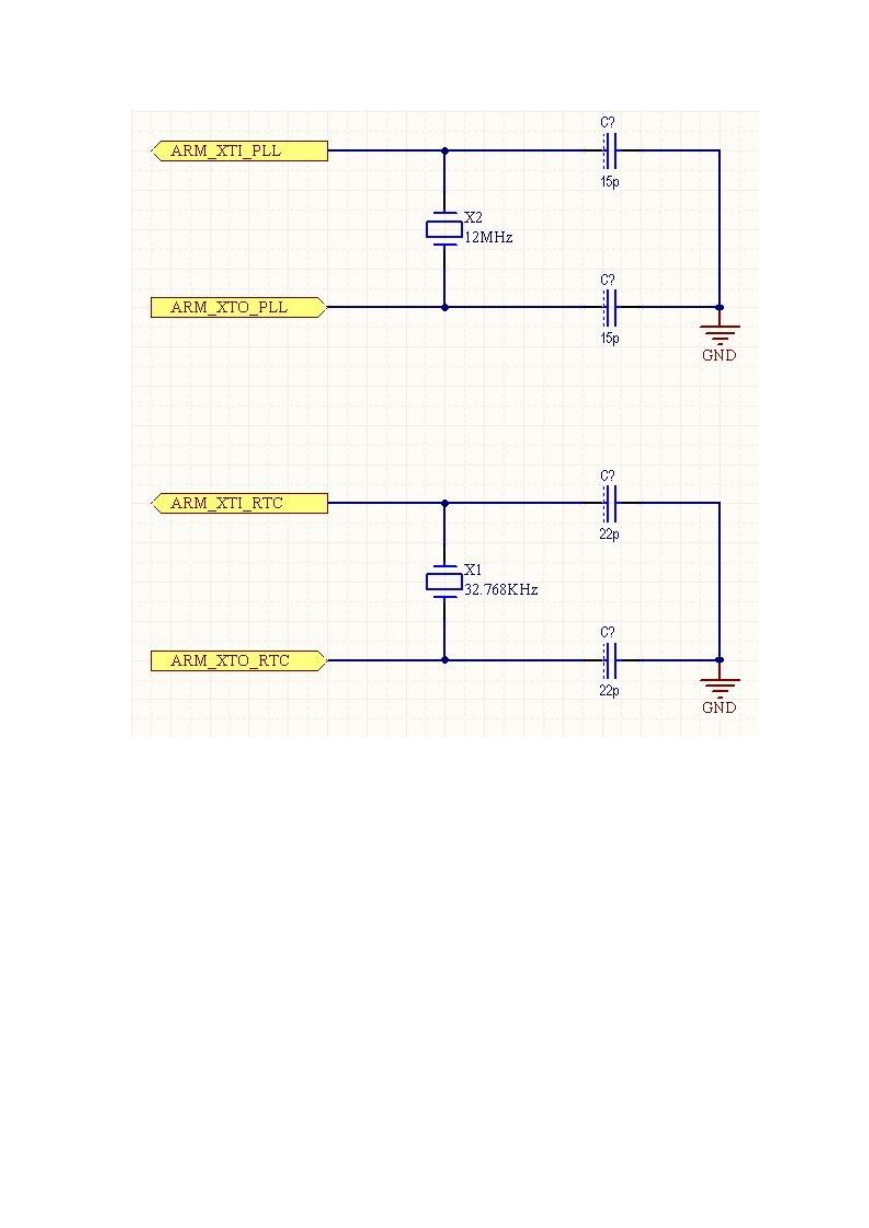

JTAG 如下：时钟如下：
