c# MODBUS 协议 通用代码.docx
/*

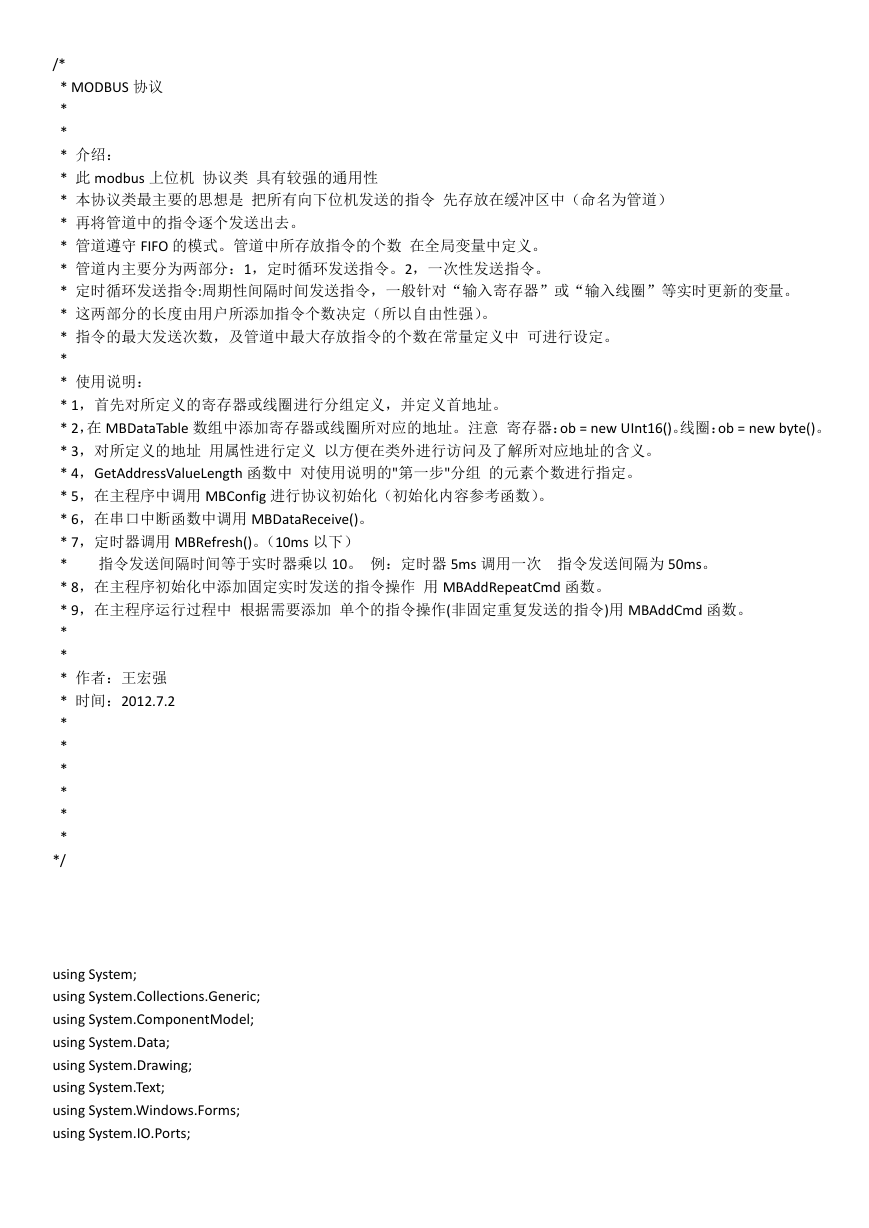

* MODBUS 协议
*
*
* 介绍：
* 此 modbus 上位机 协议类 具有较强的通用性
* 本协议类最主要的思想是 把所有向下位机发送的指令 先存放在缓冲区中（命名为管道）
* 再将管道中的指令逐个发送出去。
* 管道遵守 FIFO 的模式。管道中所存放指令的个数 在全局变量中定义。
* 管道内主要分为两部分：1，定时循环发送指令。2，一次性发送指令。
* 定时循环发送指令:周期性间隔时间发送指令，一般针对“输入寄存器”或“输入线圈”等实时更新的变量。
* 这两部分的长度由用户所添加指令个数决定（所以自由性强）。
* 指令的最大发送次数，及管道中最大存放指令的个数在常量定义中 可进行设定。
*
* 使用说明：
* 1，首先对所定义的寄存器或线圈进行分组定义，并定义首地址。
* 2，在 MBDataTable 数组中添加寄存器或线圈所对应的地址。注意 寄存器：ob = new UInt16()。线圈：ob = new byte()。
* 3，对所定义的地址 用属性进行定义 以方便在类外进行访问及了解所对应地址的含义。
* 4，GetAddressValueLength 函数中 对使用说明的"第一步"分组 的元素个数进行指定。
* 5，在主程序中调用 MBConfig 进行协议初始化（初始化内容参考函数）。
* 6，在串口中断函数中调用 MBDataReceive()。
* 7，定时器调用 MBRefresh()。（10ms 以下）
*
* 8，在主程序初始化中添加固定实时发送的指令操作 用 MBAddRepeatCmd 函数。
* 9，在主程序运行过程中 根据需要添加 单个的指令操作(非固定重复发送的指令)用 MBAddCmd 函数。
*
*
* 作者：王宏强
* 时间：2012.7.2
*
*
*
*
*
*
*/
指令发送间隔时间等于实时器乘以 10。 例：定时器 5ms 调用一次 指令发送间隔为 50ms。
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Text;
using System.Windows.Forms;
using System.IO.Ports;

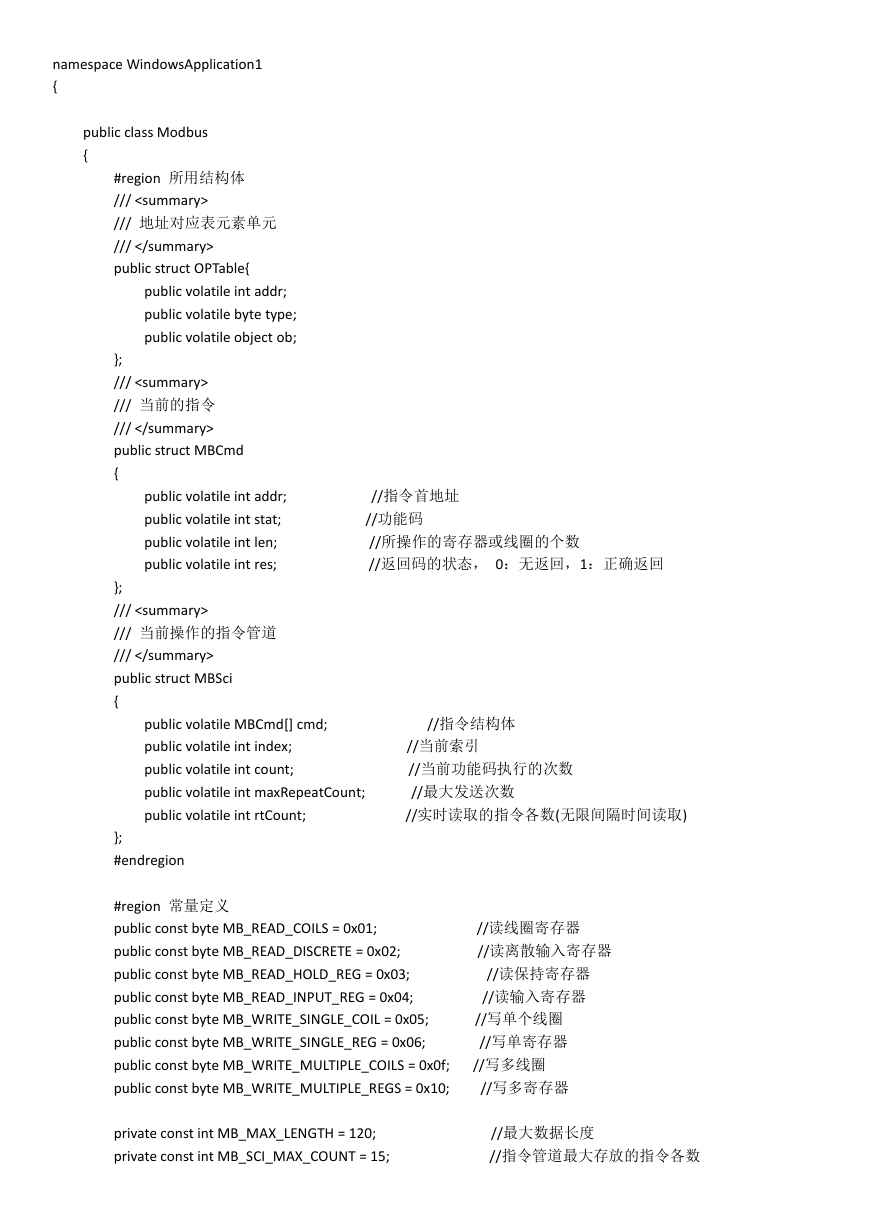

namespace WindowsApplication1
{
public class Modbus
{
#region 所用结构体
///
/// 地址对应表元素单元
///
public struct OPTable{
public volatile int addr;
public volatile byte type;
public volatile object ob;
};
///
/// 当前的指令
///
public struct MBCmd
{
public volatile int addr;
public volatile int stat;
public volatile int len;
public volatile int res;
};
///
/// 当前操作的指令管道
///
public struct MBSci
{
//指令首地址
//功能码
//所操作的寄存器或线圈的个数
//返回码的状态， 0：无返回，1：正确返回
public volatile MBCmd[] cmd;
public volatile int index;
public volatile int count;
public volatile int maxRepeatCount;
public volatile int rtCount;
//指令结构体
//当前索引
//当前功能码执行的次数
//最大发送次数
//实时读取的指令各数(无限间隔时间读取)
};
#endregion
#region 常量定义
public const byte MB_READ_COILS = 0x01;
public const byte MB_READ_DISCRETE = 0x02;
public const byte MB_READ_HOLD_REG = 0x03;
public const byte MB_READ_INPUT_REG = 0x04;
public const byte MB_WRITE_SINGLE_COIL = 0x05;
public const byte MB_WRITE_SINGLE_REG = 0x06;
public const byte MB_WRITE_MULTIPLE_COILS = 0x0f;
public const byte MB_WRITE_MULTIPLE_REGS = 0x10;
//读线圈寄存器
//读离散输入寄存器
//读保持寄存器
//读输入寄存器
//写单个线圈
//写单寄存器
//写多线圈
//写多寄存器
private const int MB_MAX_LENGTH = 120;
private const int MB_SCI_MAX_COUNT = 15;
//最大数据长度
//指令管道最大存放的指令各数
private const int MB_MAX_REPEAT_COUNT = 3;
#endregion
//指令最多发送次数
#region 全局变量
private static volatile bool sciLock = false;
private static volatile byte[] buff = new byte[MB_MAX_LENGTH];
private static volatile int buffLen = 0;
private static volatile byte[] rBuff = null;
private static volatile byte[] wBuff = null;
public static MBSci gMBSci = new MBSci()
//调度器锁 true:加锁 false:解锁
//接收缓冲器
//正确接收缓冲器
//正确发送缓冲器
{ cmd = new MBCmd[MB_SCI_MAX_COUNT],
index = 0,
maxRepeatCount = MB_MAX_REPEAT_COUNT, rtCount = 0, count = 0 };
private static SerialPort comm = null;
private static int mbRefreshTime = 0;
#endregion
#region MODBUS 地址对应表
//modbus 寄存器和线圈分组 首地址定义
public const int D_DIO = 0x0000;
public const int D_BASE = 0x0014;
public const int D_RANGE = 0x0018;
public const int D_PWM = 0x001A;
public const int D_PID = 0x001E;
///
/// 变量所对应的地址 在此位置
///
public static volatile OPTable[] MBDataTable =
{
//0
//6
//10
//12
new OPTable(){addr = D_DIO,
type = MB_READ_INPUT_REG,
ob = new UInt16()},
new OPTable(){addr = D_DIO + 1,
new OPTable(){addr = D_DIO + 2,
new OPTable(){addr = D_DIO + 3,
new OPTable(){addr = D_DIO + 4,
new OPTable(){addr = D_DIO + 5,
type = MB_READ_INPUT_REG,
type = MB_READ_INPUT_REG,
type = MB_READ_INPUT_REG,
type = MB_READ_INPUT_REG,
type = MB_READ_INPUT_REG,
ob = new UInt16()},
ob = new UInt16()},
ob = new UInt16()},
ob = new Int16()},
ob = new Int16()},
new OPTable(){addr = D_BASE,
type = MB_READ_HOLD_REG,
ob = new Int16()},
new OPTable(){addr = D_BASE + 1,
new OPTable(){addr = D_BASE + 2,
new OPTable(){addr = D_BASE + 3,
type = MB_READ_HOLD_REG,
type = MB_READ_HOLD_REG,
type = MB_READ_HOLD_REG,
ob = new Int16()},
ob = new Int16()},
ob = new Int16()},
new OPTable(){addr = D_RANGE,
type = MB_READ_HOLD_REG,
ob = new Int16()},
new OPTable(){addr = D_RANGE + 1,
type = MB_READ_HOLD_REG,
ob = new Int16()},
new OPTable(){addr = D_PWM,
type = MB_READ_HOLD_REG,
ob = new Int16()},
new OPTable(){addr = D_PWM + 1,
type = MB_READ_HOLD_REG,
ob = new Int16()},

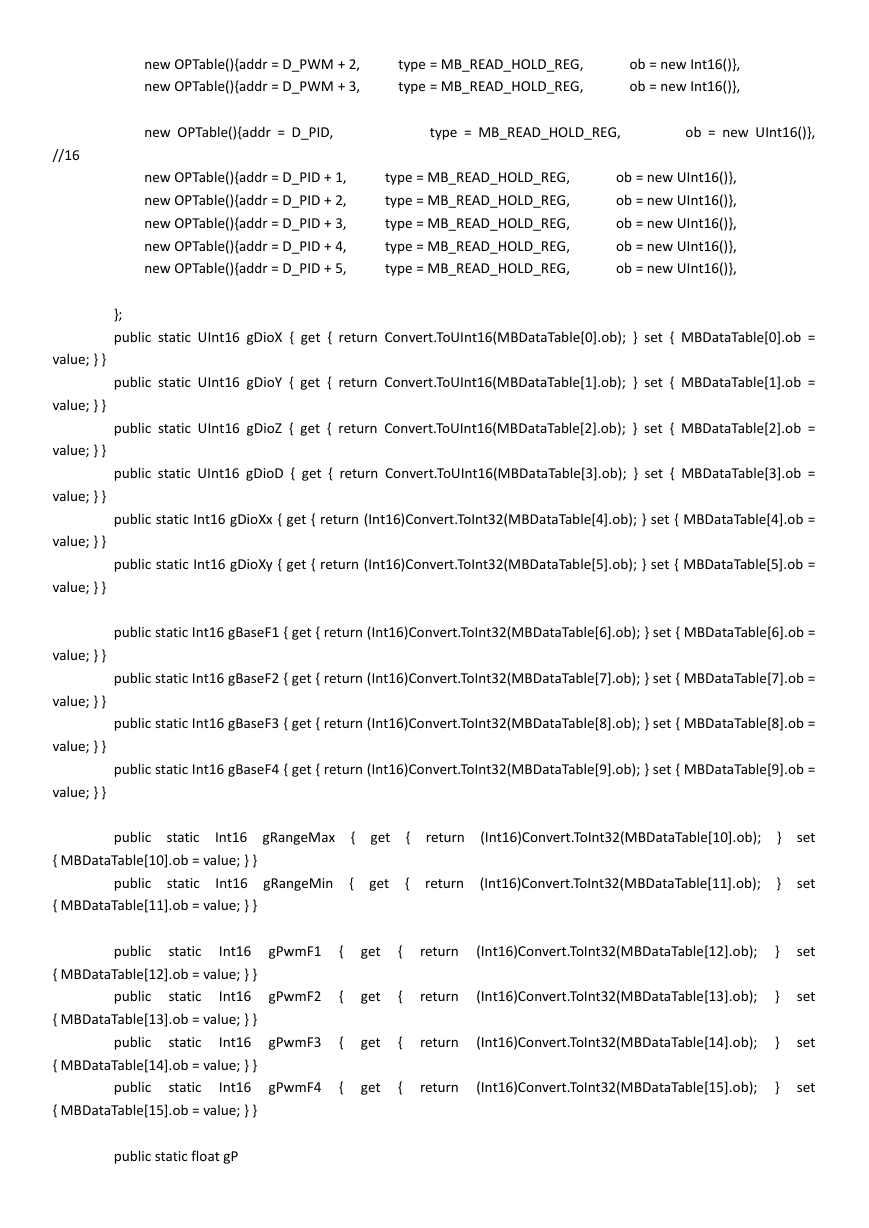

new OPTable(){addr = D_PWM + 2,
new OPTable(){addr = D_PWM + 3,
type = MB_READ_HOLD_REG,
type = MB_READ_HOLD_REG,
ob = new Int16()},
ob = new Int16()},
new OPTable(){addr = D_PID,
type = MB_READ_HOLD_REG,
ob = new UInt16()},
new OPTable(){addr = D_PID + 1,
new OPTable(){addr = D_PID + 2,
new OPTable(){addr = D_PID + 3,
new OPTable(){addr = D_PID + 4,
new OPTable(){addr = D_PID + 5,
type = MB_READ_HOLD_REG,
type = MB_READ_HOLD_REG,
type = MB_READ_HOLD_REG,
type = MB_READ_HOLD_REG,
type = MB_READ_HOLD_REG,
ob = new UInt16()},
ob = new UInt16()},
ob = new UInt16()},
ob = new UInt16()},
ob = new UInt16()},
};
public static UInt16 gDioX { get { return Convert.ToUInt16(MBDataTable[0].ob); } set { MBDataTable[0].ob =
public static UInt16 gDioY { get { return Convert.ToUInt16(MBDataTable[1].ob); } set { MBDataTable[1].ob =
public static UInt16 gDioZ { get { return Convert.ToUInt16(MBDataTable[2].ob); } set { MBDataTable[2].ob =
public static UInt16 gDioD { get { return Convert.ToUInt16(MBDataTable[3].ob); } set { MBDataTable[3].ob =
public static Int16 gDioXx { get { return (Int16)Convert.ToInt32(MBDataTable[4].ob); } set { MBDataTable[4].ob =
public static Int16 gDioXy { get { return (Int16)Convert.ToInt32(MBDataTable[5].ob); } set { MBDataTable[5].ob =
public static Int16 gBaseF1 { get { return (Int16)Convert.ToInt32(MBDataTable[6].ob); } set { MBDataTable[6].ob =
public static Int16 gBaseF2 { get { return (Int16)Convert.ToInt32(MBDataTable[7].ob); } set { MBDataTable[7].ob =
public static Int16 gBaseF3 { get { return (Int16)Convert.ToInt32(MBDataTable[8].ob); } set { MBDataTable[8].ob =
public static Int16 gBaseF4 { get { return (Int16)Convert.ToInt32(MBDataTable[9].ob); } set { MBDataTable[9].ob =
//16
value; } }
value; } }
value; } }
value; } }
value; } }
value; } }
value; } }
value; } }
value; } }
value; } }
public
static
Int16 gRangeMax
{
get
{ MBDataTable[10].ob = value; } }
Int16
{ MBDataTable[11].ob = value; } }
public
static
public
public
Int16
{ MBDataTable[12].ob = value; } }
Int16
{ MBDataTable[13].ob = value; } }
Int16
{ MBDataTable[14].ob = value; } }
Int16
{ MBDataTable[15].ob = value; } }
public
public
static
static
static
static
public static float gP
gRangeMin {
get
gPwmF1
gPwmF2
gPwmF3
gPwmF4
{
{
{
{
get
get
get
get
{
{
{
{
{
{
return (Int16)Convert.ToInt32(MBDataTable[10].ob);
return (Int16)Convert.ToInt32(MBDataTable[11].ob);
return
(Int16)Convert.ToInt32(MBDataTable[12].ob);
return
(Int16)Convert.ToInt32(MBDataTable[13].ob);
return
(Int16)Convert.ToInt32(MBDataTable[14].ob);
return
(Int16)Convert.ToInt32(MBDataTable[15].ob);
}
}
}
}
}
}
set
set
set
set
set
set
{

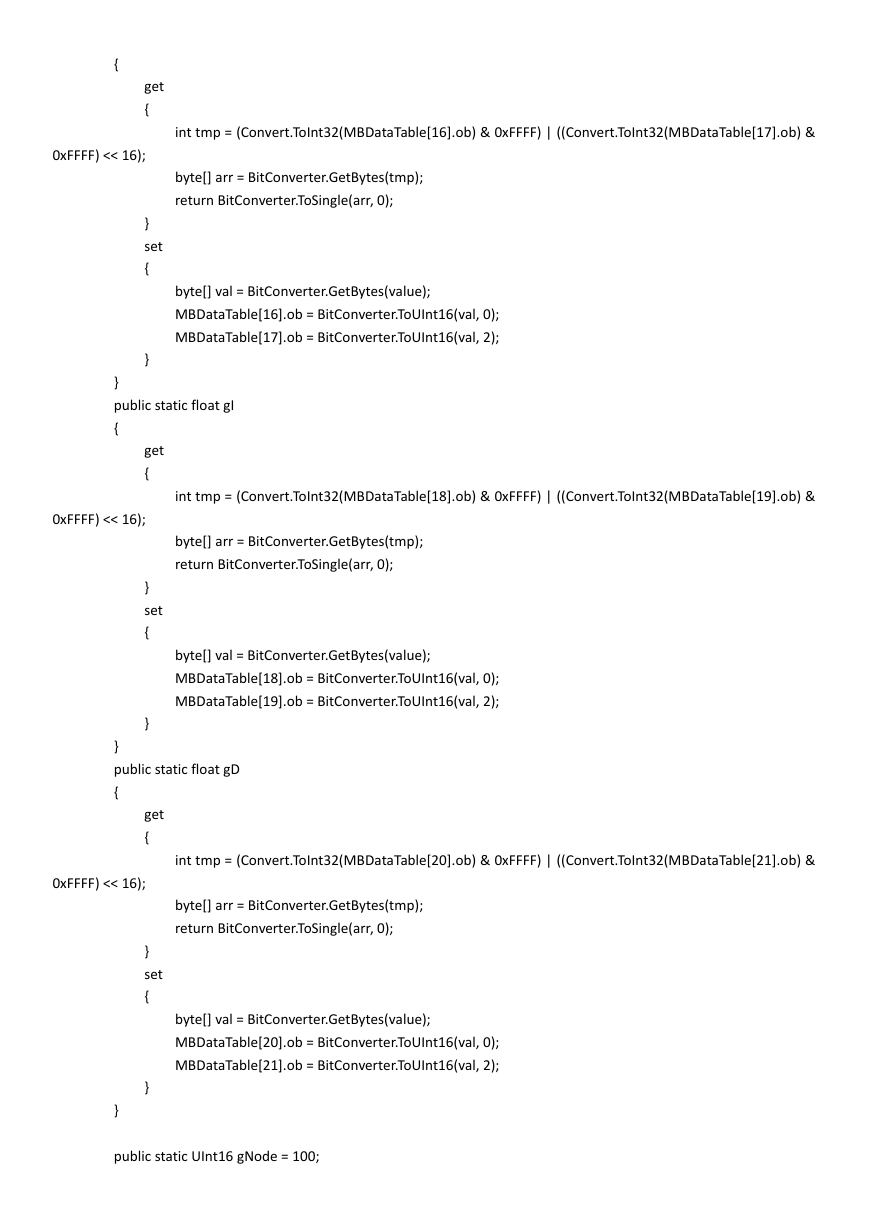

get
{
0xFFFF) << 16);
}
set
{
}
int tmp = (Convert.ToInt32(MBDataTable[16].ob) & 0xFFFF) | ((Convert.ToInt32(MBDataTable[17].ob) &
byte[] arr = BitConverter.GetBytes(tmp);
return BitConverter.ToSingle(arr, 0);
byte[] val = BitConverter.GetBytes(value);
MBDataTable[16].ob = BitConverter.ToUInt16(val, 0);
MBDataTable[17].ob = BitConverter.ToUInt16(val, 2);
}
public static float gI
{
get
{
int tmp = (Convert.ToInt32(MBDataTable[18].ob) & 0xFFFF) | ((Convert.ToInt32(MBDataTable[19].ob) &
0xFFFF) << 16);
byte[] arr = BitConverter.GetBytes(tmp);
return BitConverter.ToSingle(arr, 0);
}
set
{
}
byte[] val = BitConverter.GetBytes(value);
MBDataTable[18].ob = BitConverter.ToUInt16(val, 0);
MBDataTable[19].ob = BitConverter.ToUInt16(val, 2);
}
public static float gD
{
get
{
int tmp = (Convert.ToInt32(MBDataTable[20].ob) & 0xFFFF) | ((Convert.ToInt32(MBDataTable[21].ob) &
0xFFFF) << 16);
byte[] arr = BitConverter.GetBytes(tmp);
return BitConverter.ToSingle(arr, 0);
}
set
{
}
}
byte[] val = BitConverter.GetBytes(value);
MBDataTable[20].ob = BitConverter.ToUInt16(val, 0);
MBDataTable[21].ob = BitConverter.ToUInt16(val, 2);
public static UInt16 gNode = 100;

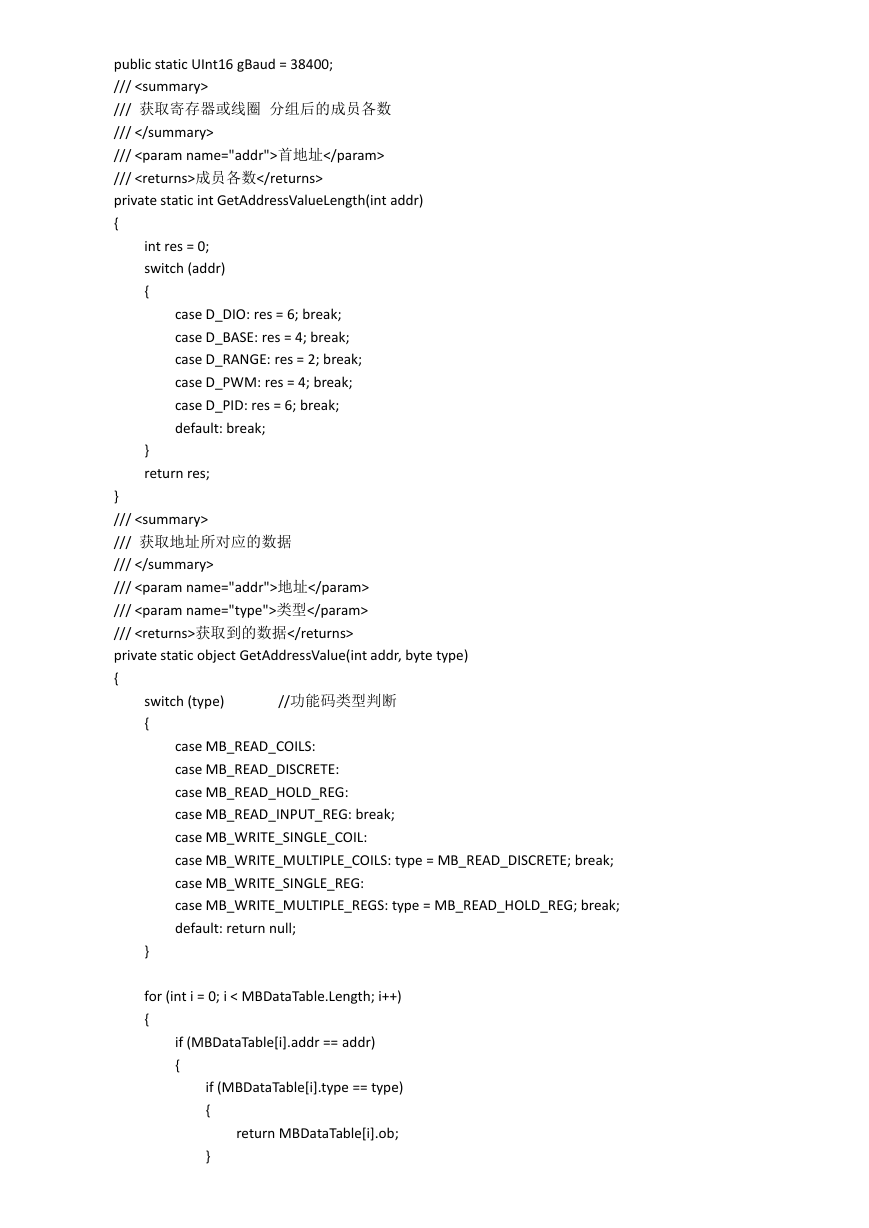

public static UInt16 gBaud = 38400;
///
/// 获取寄存器或线圈 分组后的成员各数
///
/// 首地址
/// 成员各数
private static int GetAddressValueLength(int addr)
{
int res = 0;
switch (addr)
{
case D_DIO: res = 6; break;
case D_BASE: res = 4; break;
case D_RANGE: res = 2; break;
case D_PWM: res = 4; break;
case D_PID: res = 6; break;
default: break;
}
return res;
}
///
/// 获取地址所对应的数据
///
/// 地址
/// 类型
/// 获取到的数据
private static object GetAddressValue(int addr, byte type)
{
switch (type)
{
//功能码类型判断
case MB_READ_COILS:
case MB_READ_DISCRETE:
case MB_READ_HOLD_REG:
case MB_READ_INPUT_REG: break;
case MB_WRITE_SINGLE_COIL:
case MB_WRITE_MULTIPLE_COILS: type = MB_READ_DISCRETE; break;
case MB_WRITE_SINGLE_REG:
case MB_WRITE_MULTIPLE_REGS: type = MB_READ_HOLD_REG; break;
default: return null;
}
for (int i = 0; i < MBDataTable.Length; i++)
{
if (MBDataTable[i].addr == addr)
{
if (MBDataTable[i].type == type)
{
return MBDataTable[i].ob;
}
}
}
return null;
}
///

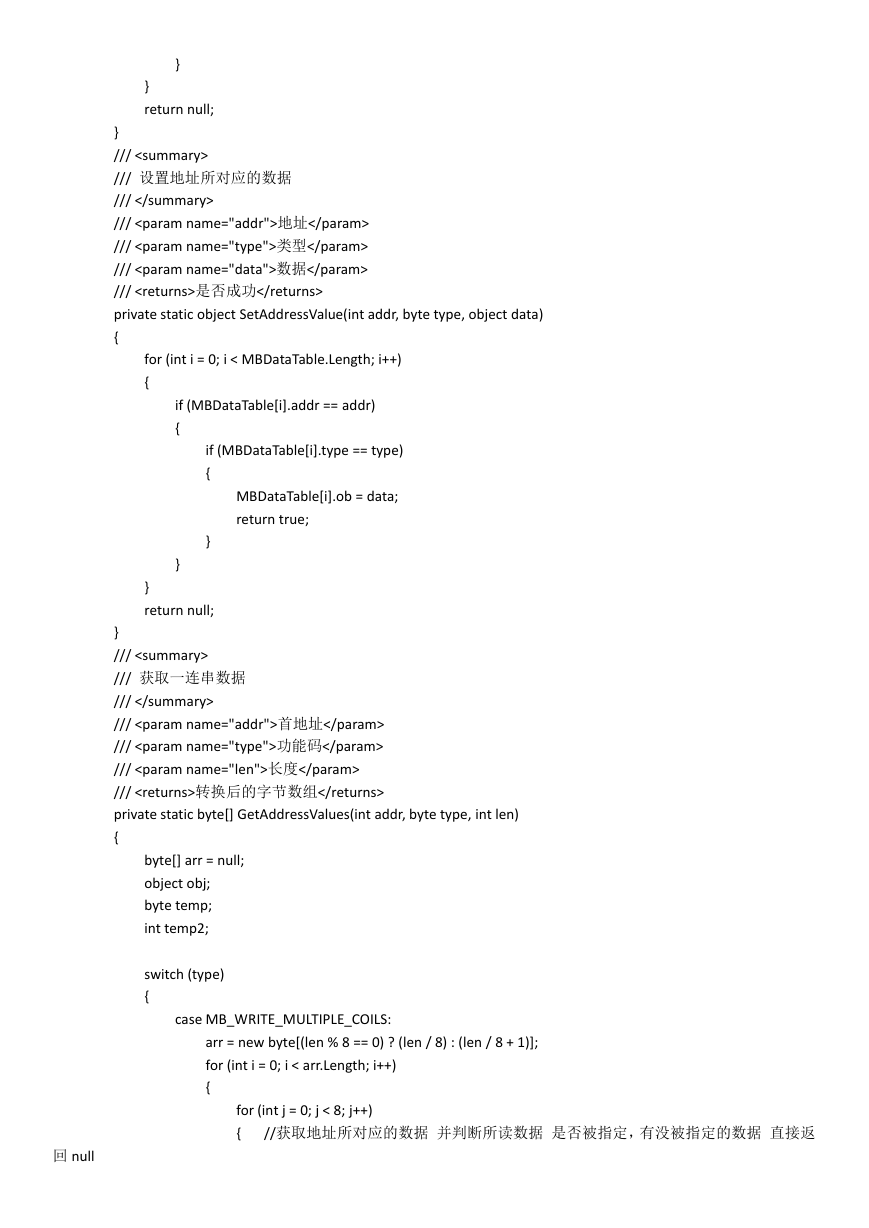

/// 设置地址所对应的数据
///
/// 地址
/// 类型
/// 数据
/// 是否成功
private static object SetAddressValue(int addr, byte type, object data)
{
for (int i = 0; i < MBDataTable.Length; i++)
{
if (MBDataTable[i].addr == addr)
{
if (MBDataTable[i].type == type)
{
MBDataTable[i].ob = data;
return true;
}
}
}
return null;
}
///
/// 获取一连串数据
///
/// 首地址
/// 功能码
/// 长度
/// 转换后的字节数组
private static byte[] GetAddressValues(int addr, byte type, int len)
{
byte[] arr = null;
object obj;
byte temp;
int temp2;
switch (type)
{
case MB_WRITE_MULTIPLE_COILS:
arr = new byte[(len % 8 == 0) ? (len / 8) : (len / 8 + 1)];
for (int i = 0; i < arr.Length; i++)
{
for (int j = 0; j < 8; j++)
{
//获取地址所对应的数据 并判断所读数据 是否被指定，有没被指定的数据 直接返
回 null

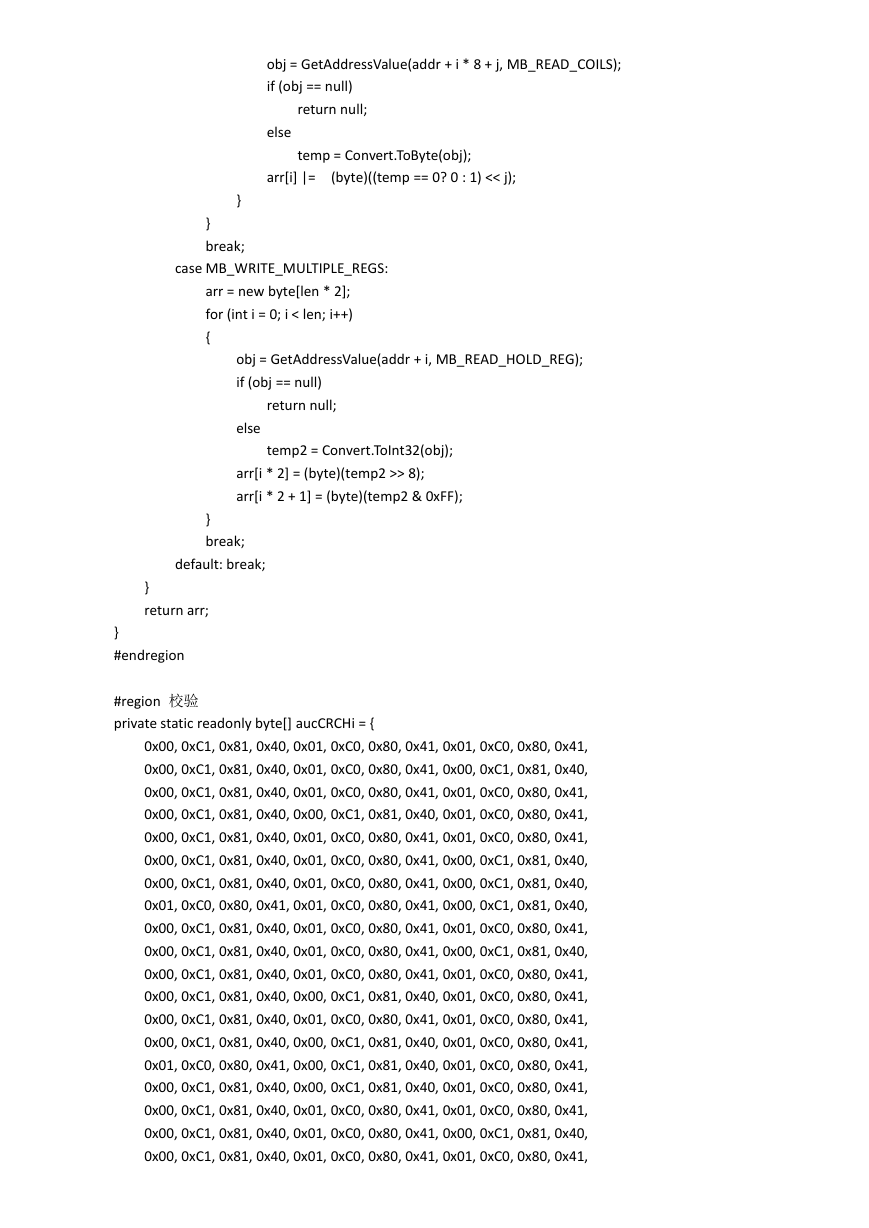

obj = GetAddressValue(addr + i * 8 + j, MB_READ_COILS);
if (obj == null)
return null;
else
temp = Convert.ToByte(obj);
arr[i] |=
(byte)((temp == 0? 0 : 1) << j);
}
}
break;
case MB_WRITE_MULTIPLE_REGS:
arr = new byte[len * 2];
for (int i = 0; i < len; i++)
{
obj = GetAddressValue(addr + i, MB_READ_HOLD_REG);
if (obj == null)
return null;
else
temp2 = Convert.ToInt32(obj);
arr[i * 2] = (byte)(temp2 >> 8);
arr[i * 2 + 1] = (byte)(temp2 & 0xFF);
}
break;
default: break;
}
return arr;
}
#endregion
#region 校验
private static readonly byte[] aucCRCHi = {
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,
0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41,
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
