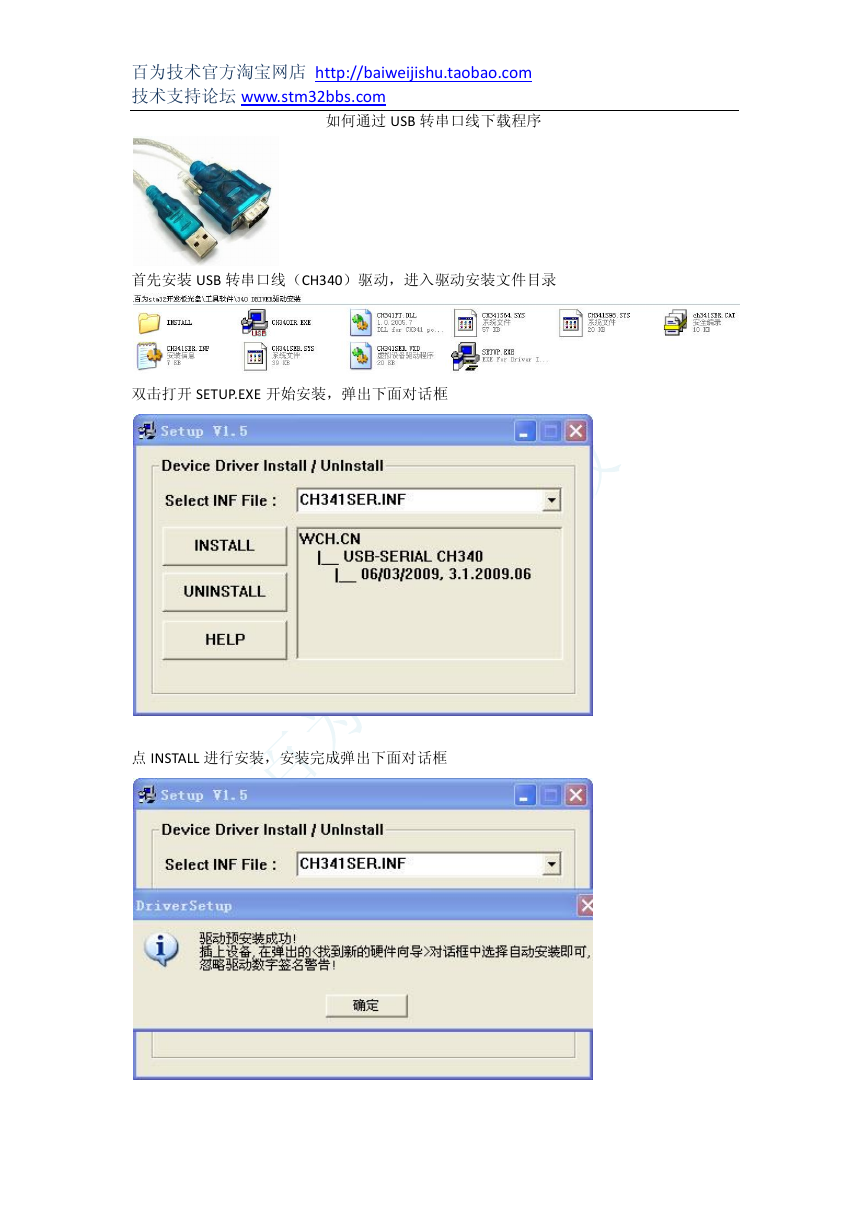

百为技术官方淘宝网店 http://baiweijishu.taobao.com 技术支持论坛 www.stm32bbs.com 如何通过 USB 转串口线下载程序首先安装 USB 转串口线（CH340）驱动，进入驱动安装文件目录双击打开 SETUP.EXE 开始安装，弹出下面对话框点 INSTALL 进行安装，安装完成弹出下面对话框

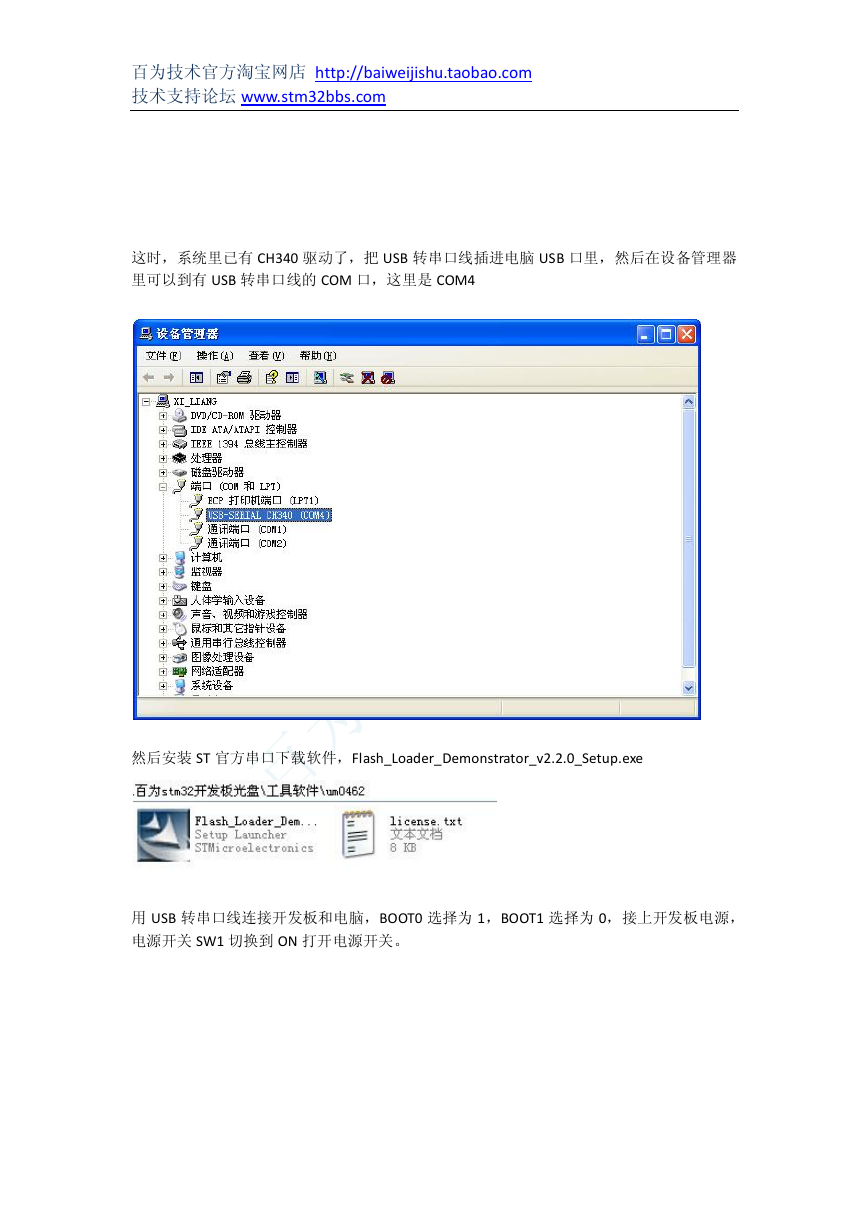

百为技术官方淘宝网店 http://baiweijishu.taobao.com 技术支持论坛 www.stm32bbs.com 这时，系统里已有 CH340 驱动了，把 USB 转串口线插进电脑 USB 口里，然后在设备管理器里可以到有 USB 转串口线的 COM 口，这里是 COM4 然后安装 ST 官方串口下载软件，Flash_Loader_Demonstrator_v2.2.0_Setup.exe 用 USB 转串口线连接开发板和电脑，BOOT0 选择为 1，BOOT1 选择为 0，接上开发板电源，电源开关 SW1 切换到 ON 打开电源开关。

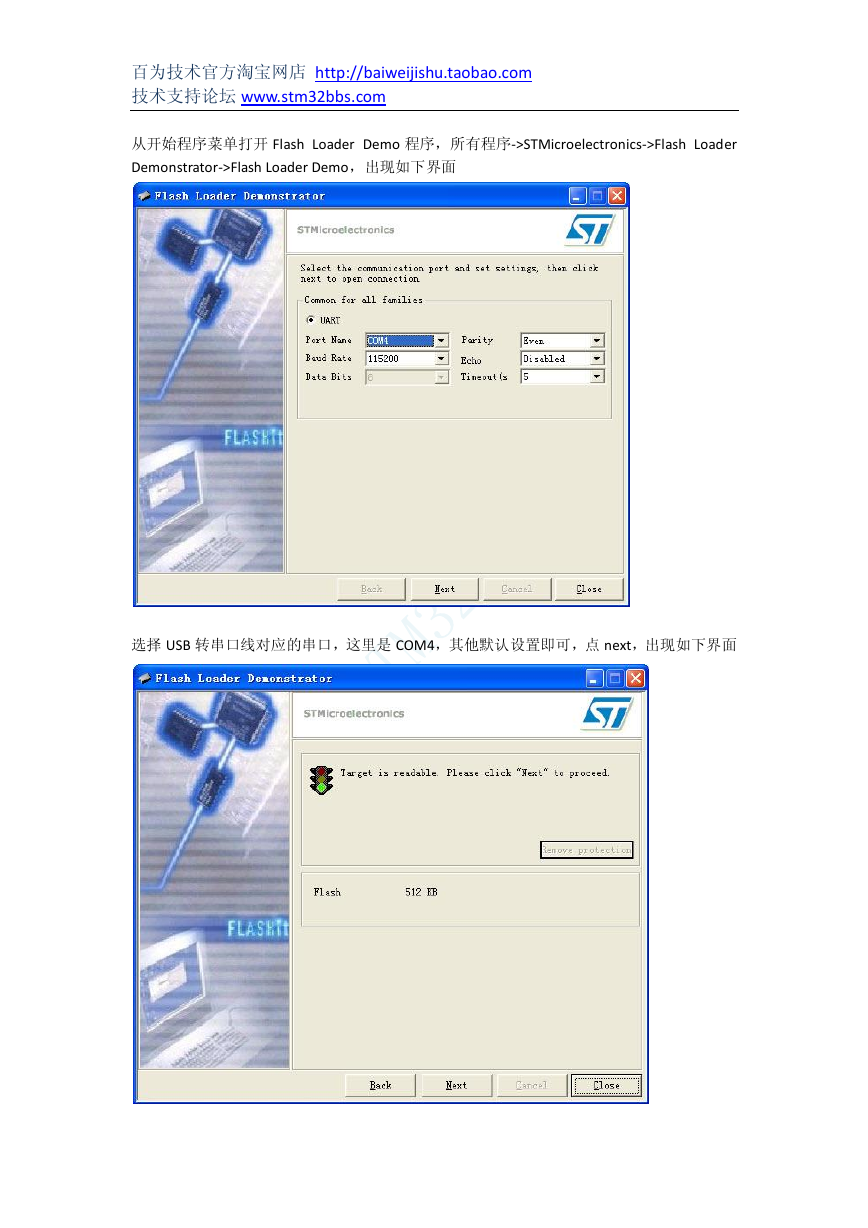

百为技术官方淘宝网店 http://baiweijishu.taobao.com 技术支持论坛 www.stm32bbs.com 从开始程序菜单打开 Flash Loader Demo 程序，所有程序->STMicroelectronics->Flash Loader Demonstrator->Flash Loader Demo，出现如下界面选择 USB 转串口线对应的串口，这里是 COM4，其他默认设置即可，点 next，出现如下界面

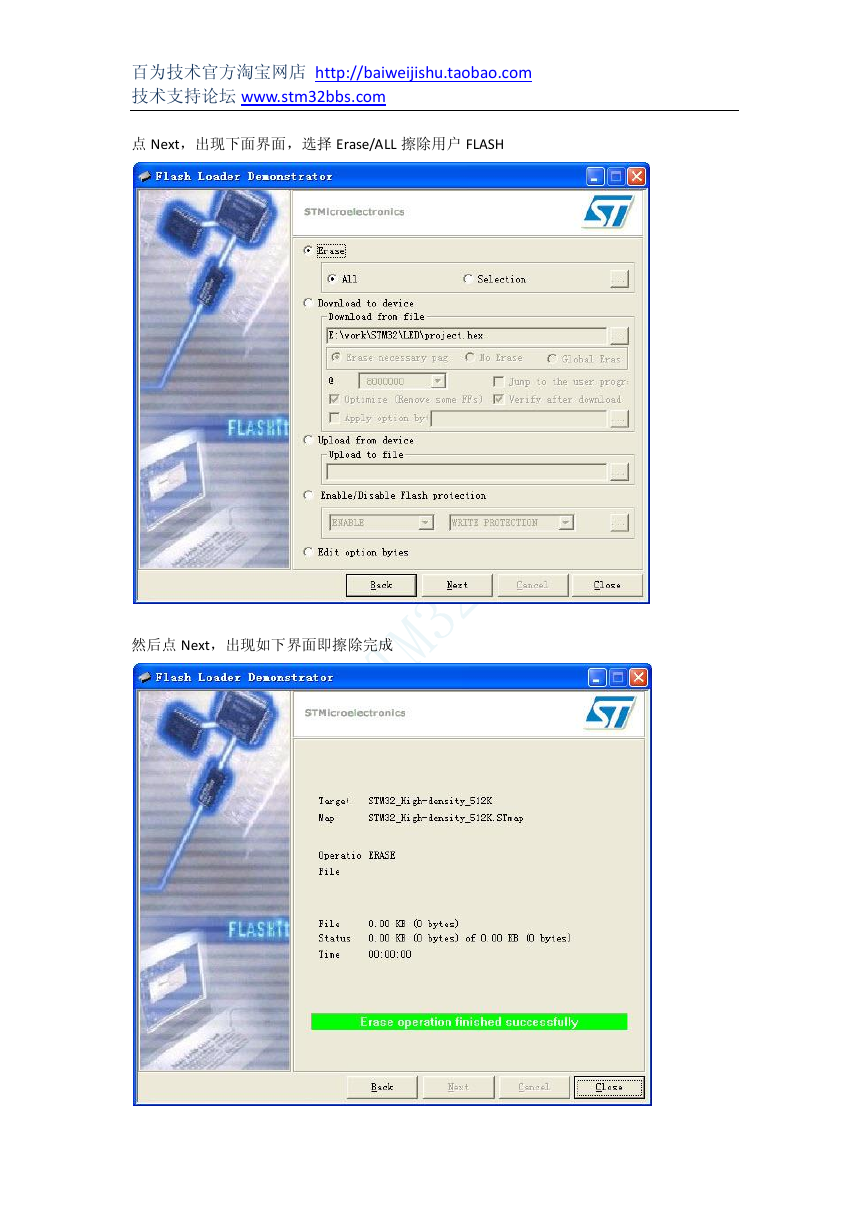

百为技术官方淘宝网店 http://baiweijishu.taobao.com 技术支持论坛 www.stm32bbs.com 点 Next，出现下面界面，选择 Erase/ALL 擦除用户 FLASH 然后点 Next，出现如下界面即擦除完成

百为技术官方淘宝网店 http://baiweijishu.taobao.com 技术支持论坛 www.stm32bbs.com 然后点 Back，回到上一个页面，选择 Download to device，选择要下载到 stm32 的程序文件，如 E:\work\STM32\LED\project.hex，点 Next 开始下载出现下面的界面即表示下载完成

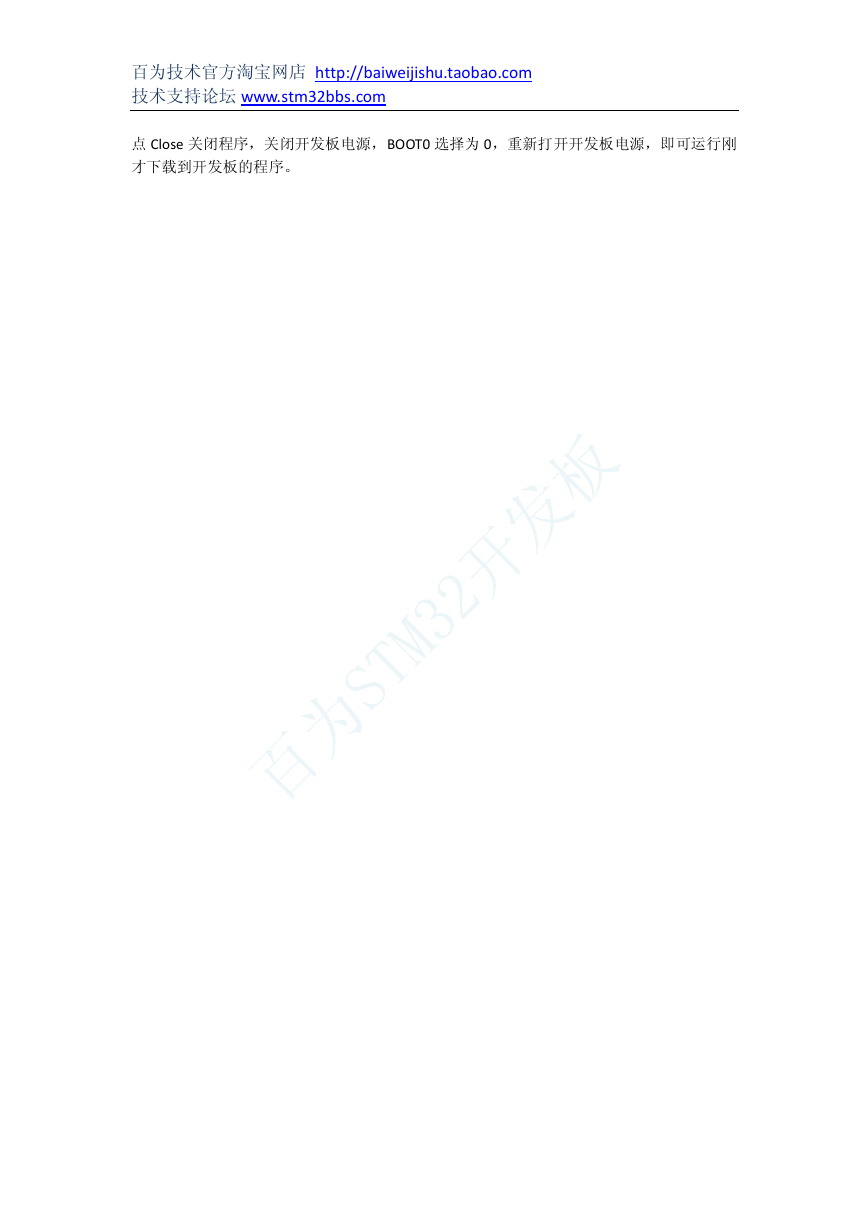

百为技术官方淘宝网店 http://baiweijishu.taobao.com 技术支持论坛 www.stm32bbs.com 点 Close 关闭程序，关闭开发板电源，BOOT0 选择为 0，重新打开开发板电源，即可运行刚才下载到开发板的程序。
