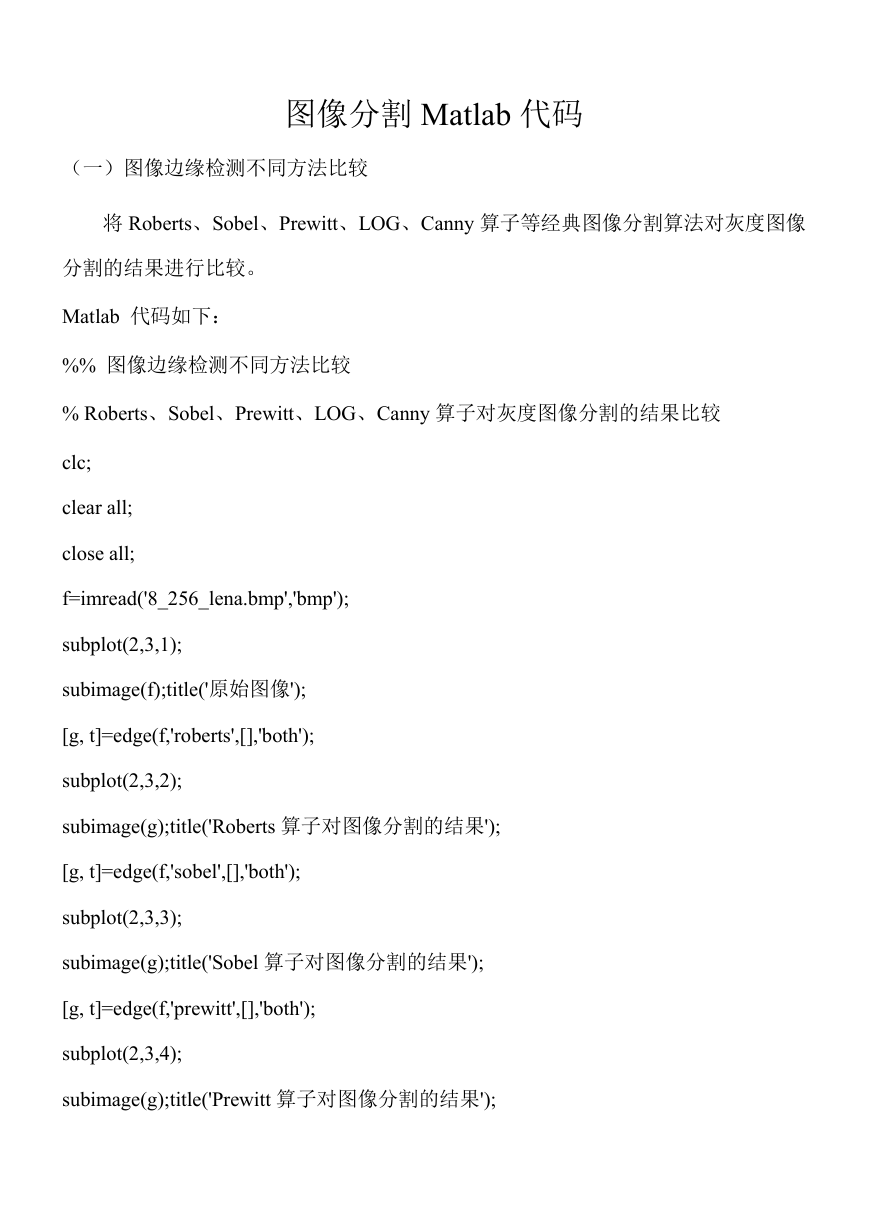

图像分割 Matlab 代码
(一)图像边缘检测不同方法比较
将 Roberts、Sobel、Prewitt、LOG、Canny 算子等经典图像分割算法对灰度图像
分割的结果进行比较。
Matlab 代码如下:
%% 图像边缘检测不同方法比较
% Roberts、Sobel、Prewitt、LOG、Canny 算子对灰度图像分割的结果比较
clc;
clear all;
close all;
f=imread('8_256_lena.bmp','bmp');
subplot(2,3,1);
subimage(f);title('原始图像');
[g, t]=edge(f,'roberts',[],'both');
subplot(2,3,2);
subimage(g);title('Roberts 算子对图像分割的结果');
[g, t]=edge(f,'sobel',[],'both');
subplot(2,3,3);
subimage(g);title('Sobel 算子对图像分割的结果');
[g, t]=edge(f,'prewitt',[],'both');
subplot(2,3,4);
subimage(g);title('Prewitt 算子对图像分割的结果');
[g, t]=edge(f,'log');
subplot(2,3,5);
subimage(g);title('LOG 算子对图像分割的结果');
[g, t]=edge(f,'canny');
subplot(2,3,6);
subimage(g);title('Canny 算子对图像分割的结果');
(二)区域生长法分割图像
区域生长法分割图像,matlab 代码如下:
%% 区域生长法分割图像
clc;
clear all;
close all;
f=imread('rice_1.bmp','bmp');
% f=imread('rice.png','png');
% f=imread('8_256_lena.bmp','bmp');
subplot(1,2,1);
subimage(f);
%选择三个种子点
seedx=[63, 10, 85];%rice 图的生长点
seedy=[30, 56, 60];
% seedx=[100, 150, 227];%lena 图的生长点
% seedy=[56, 130, 189];
hold on
plot(seedx,seedy,'gs','linewidth',1);
title('原始图像及种子点位置');
f=double(f);
markerim=f==f(seedy(1),seedx(1));
for i=2:length(seedx)
markerim=markerim|(f==f(seedy(i),seedx(i)));
end
%3 个种子点区域的阈值
thresh=[12,6,12];
maskim= zeros(size(f));
for i=1:length(seedx)
g=abs(f-f(seedy(i),seedx(i)))<=thresh(i);
maskim=maskim|g;
end
[g,nr]=bwlabel(imreconstruct(markerim,maskim),8);
% g=mat2gray(g);%以灰度级显示,注释掉此行以二值图像显示
subplot(1,2,2);
subimage(g);
title('三个种子点区域生长分割结果');
(三)迭代阈值选择法二值化图像与 Otsu 阈值选择法二值化图像比较
迭代阈值选择法二值化图像与 Otsu 阈值选择法二值化图像比较的 matlab 代码如
下:
%% 迭代阈值选择法二值化图像与 Otsu 阈值选择法二值化图像比较
clc;
clear all;
close all;
f=imread('8_256_lena.bmp','bmp');
subplot(2,2,1);
subimage(f);title('原始图像');
f=double(f);
T=(min(f(:))+max(f(:)))/2;
done=false;

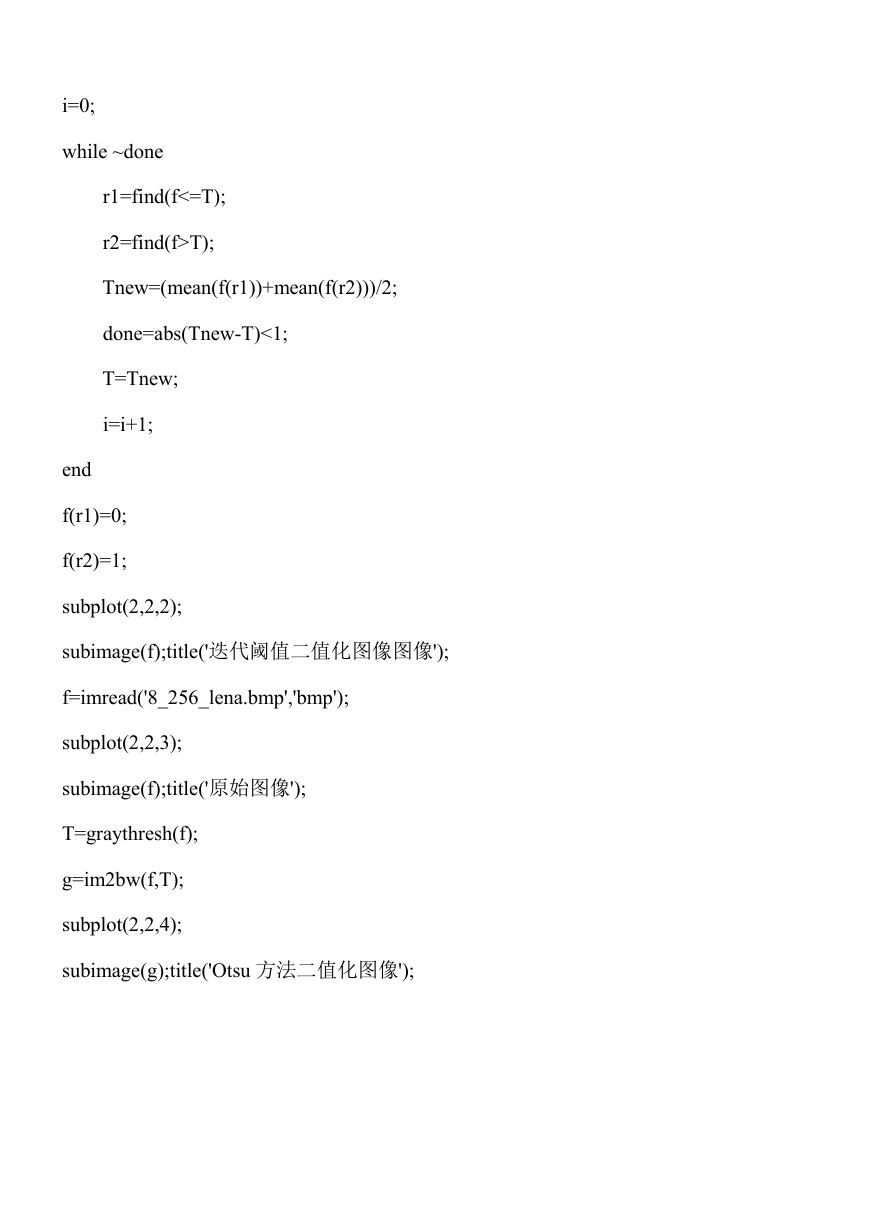

i=0;
while ~done
r1=find(f<=T);
r2=find(f>T);
Tnew=(mean(f(r1))+mean(f(r2)))/2;
done=abs(Tnew-T)<1;
T=Tnew;
i=i+1;
end
f(r1)=0;
f(r2)=1;
subplot(2,2,2);
subimage(f);title('迭代阈值二值化图像图像');
f=imread('8_256_lena.bmp','bmp');
subplot(2,2,3);
subimage(f);title('原始图像');
T=graythresh(f);
g=im2bw(f,T);
subplot(2,2,4);
subimage(g);title('Otsu 方法二值化图像');
