    实验一、交换机的基本配置

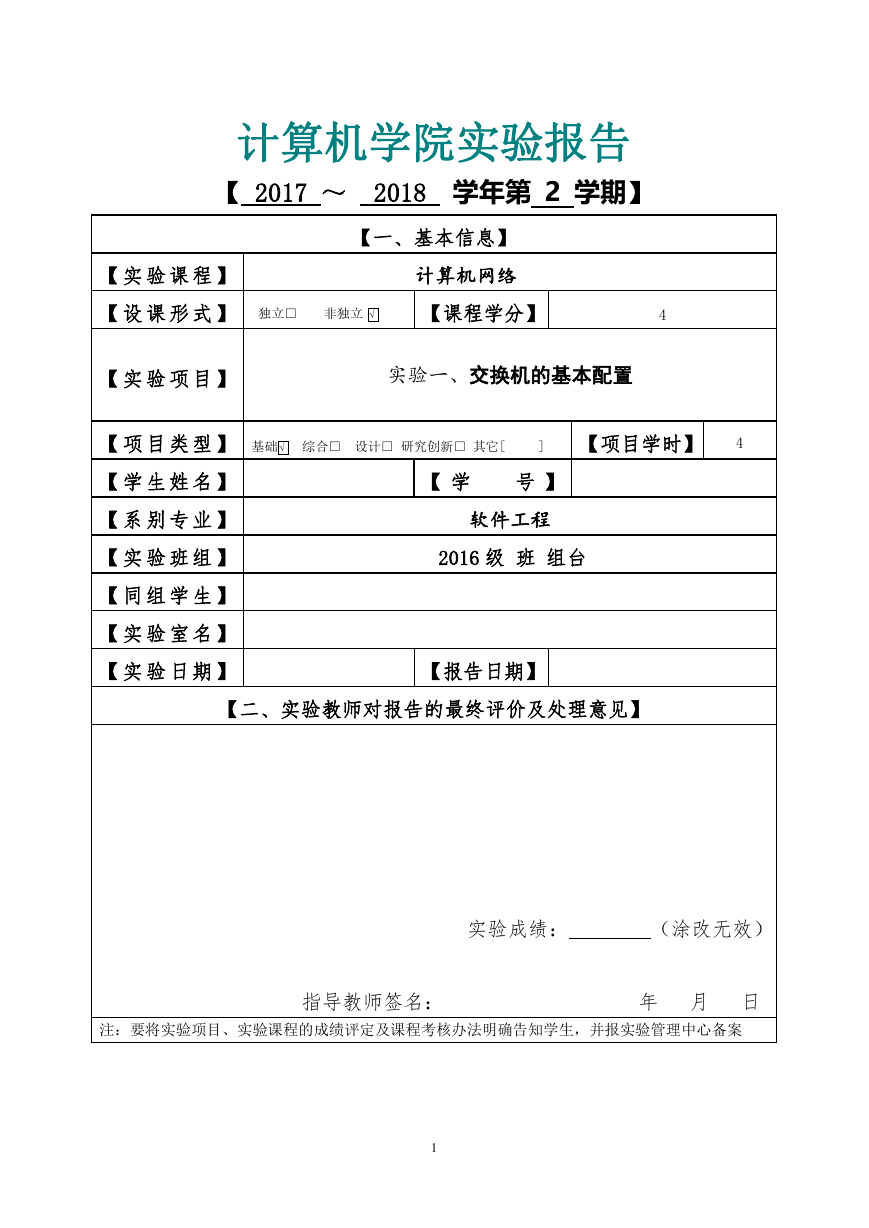

    计算机学院实验报告 【 2017 ～ 2018 学年第 2 学期】 【 实 验 课 程 】 计算机网络 【一、基本信息】 【 设 课 形 式 】 独立□ 非独立  【课程学分】 4 【 实 验 项 目 】 实验一、交换机的基本配置 【 项 目 类 型 】 基础  综合□ 设计□ 研究创新□ 其它[ ] 【项目学时】 4 【 学 生 姓 名 】 【 系 别 专 业 】 【 实 验 班 组 】 【 同 组 学 生 】 【 实 验 室 名 】 【 实 验 日 期 】 【 学 号 】 软件工程 2016 级 班 组台 【报告日期】 【二、实验教师对报告的最终评价及处理意见】 实验成绩： （涂改无效） 注：要将实验项目、实验课程的成绩评定及课程考核办法明确告知学生，并报实验管理中心备案 指导教师签名： 年 月 日 1

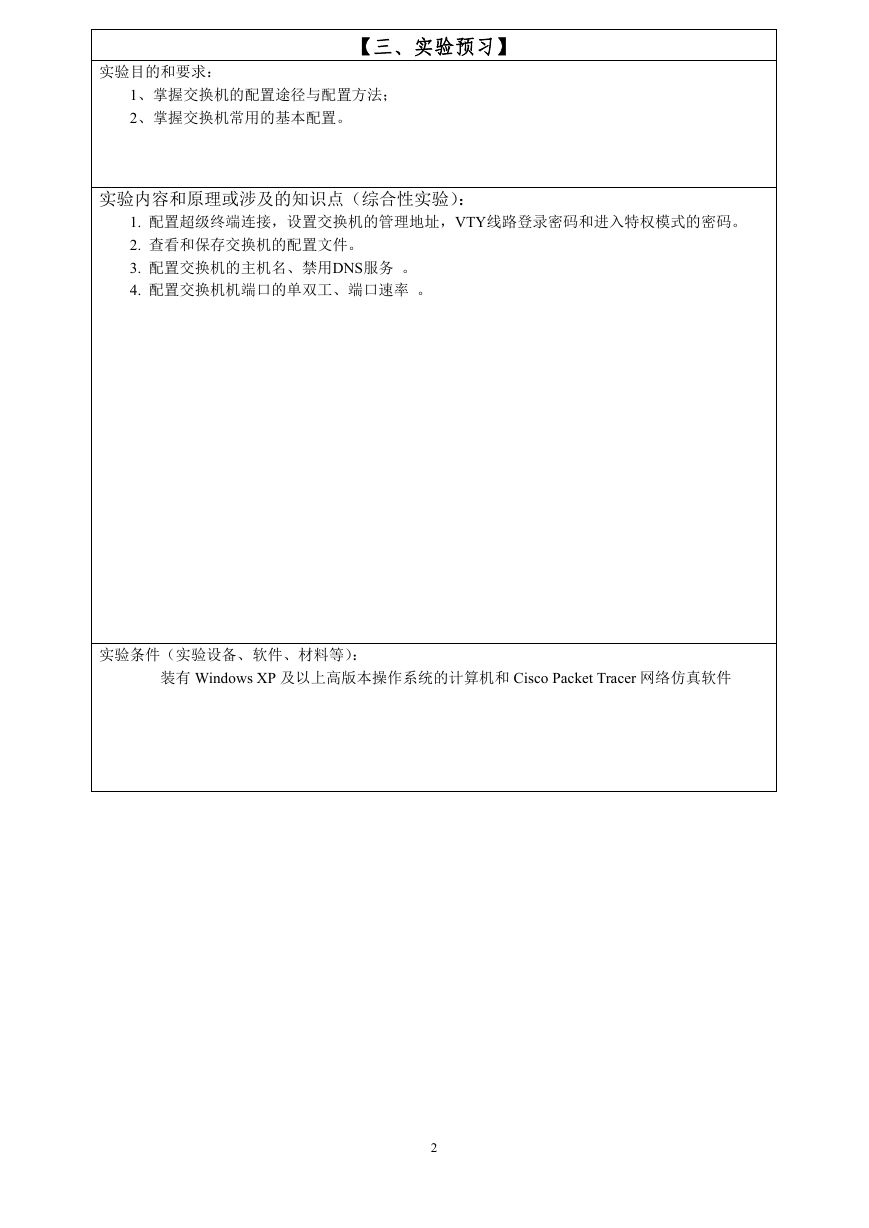

    【三、实验预习】 实验目的和要求： 1、掌握交换机的配置途径与配置方法； 2、掌握交换机常用的基本配置。 实验内容和原理或涉及的知识点（综合性实验）： 1. 配置超级终端连接，设置交换机的管理地址，VTY线路登录密码和进入特权模式的密码。 2. 查看和保存交换机的配置文件。 3. 配置交换机的主机名、禁用DNS服务 。 4. 配置交换机机端口的单双工、端口速率 。 实验条件（实验设备、软件、材料等）： 装有 Windows XP 及以上高版本操作系统的计算机和 Cisco Packet Tracer 网络仿真软件 2

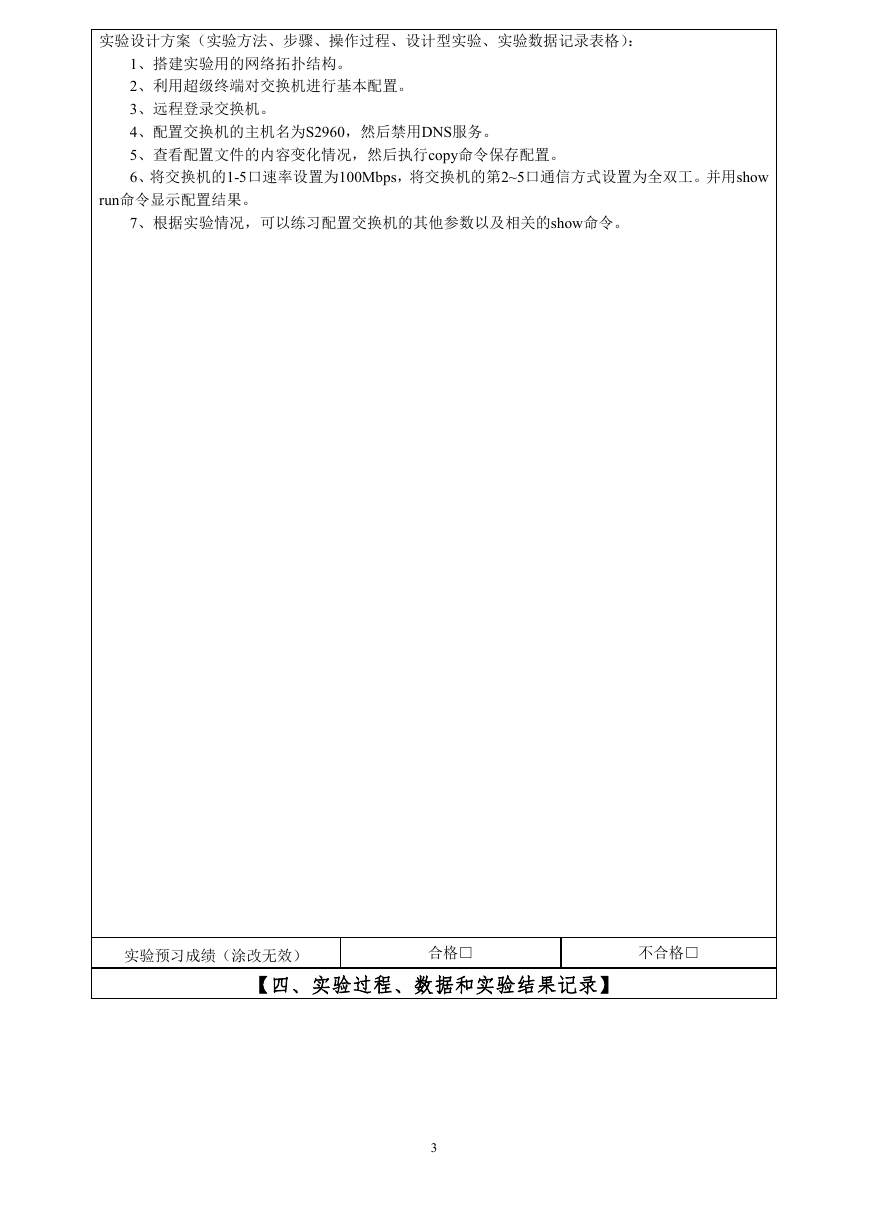

    实验设计方案（实验方法、步骤、操作过程、设计型实验、实验数据记录表格）： 1、搭建实验用的网络拓扑结构。 2、利用超级终端对交换机进行基本配置。 3、远程登录交换机。 4、配置交换机的主机名为S2960，然后禁用DNS服务。 5、查看配置文件的内容变化情况，然后执行copy命令保存配置。 6、将交换机的1-5口速率设置为100Mbps，将交换机的第2~5口通信方式设置为全双工。并用show run命令显示配置结果。 7、根据实验情况，可以练习配置交换机的其他参数以及相关的show命令。 实验预习成绩（涂改无效） 合格□ 不合格□ 【四、实验过程、数据和实验结果记录】 3

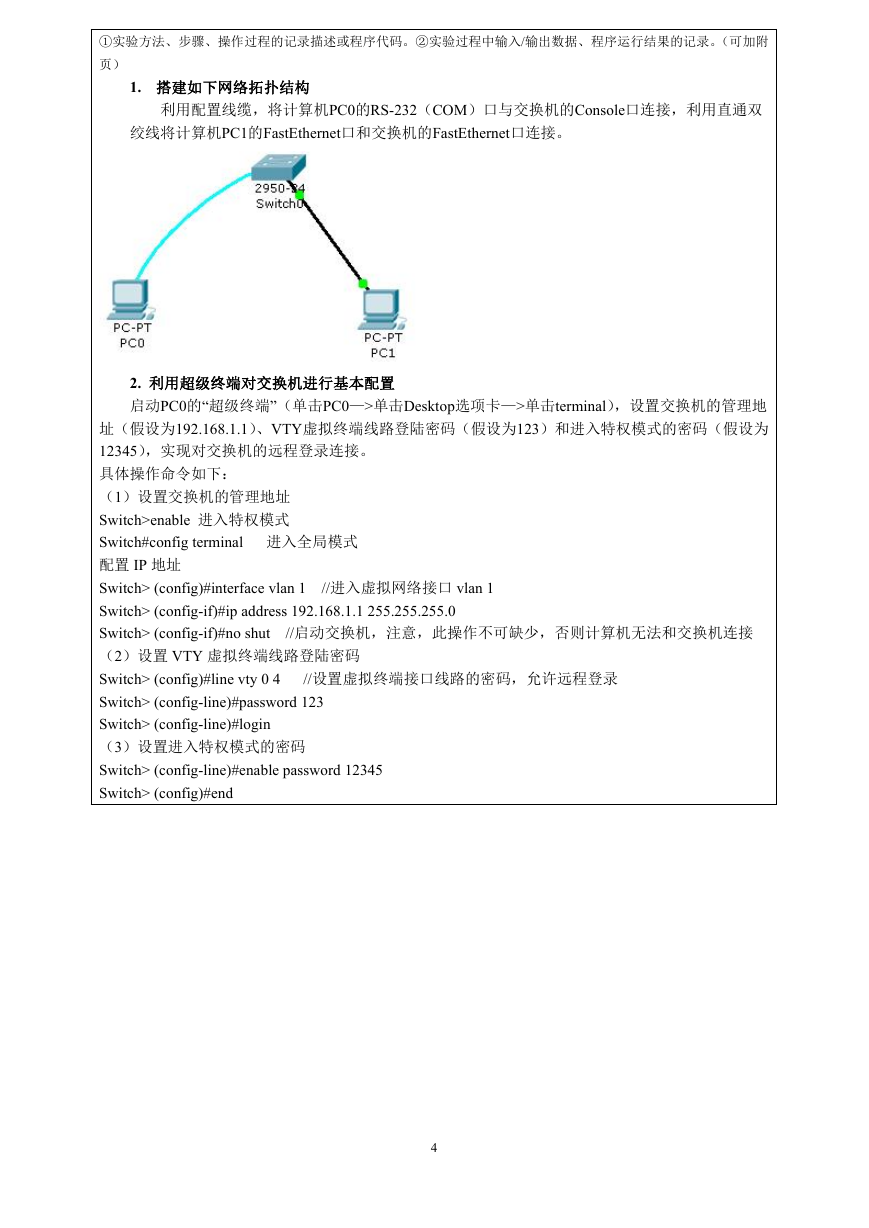

    ①实验方法、步骤、操作过程的记录描述或程序代码。②实验过程中输入/输出数据、程序运行结果的记录。（可加附 页） 1. 搭建如下网络拓扑结构 利用配置线缆，将计算机PC0的RS-232（COM）口与交换机的Console口连接，利用直通双 绞线将计算机PC1的FastEthernet口和交换机的FastEthernet口连接。 2. 利用超级终端对交换机进行基本配置 启动PC0的“超级终端”（单击PC0—>单击Desktop选项卡—>单击terminal），设置交换机的管理地 址（假设为192.168.1.1）、VTY虚拟终端线路登陆密码（假设为123）和进入特权模式的密码（假设为 12345），实现对交换机的远程登录连接。 具体操作命令如下： （1）设置交换机的管理地址 Switch>enable 进入特权模式 Switch#config terminal 进入全局模式 配置 IP 地址 Switch> (config)#interface vlan 1 Switch> (config-if)#ip address 192.168.1.1 255.255.255.0 Switch> (config-if)#no shut （2）设置 VTY 虚拟终端线路登陆密码 Switch> (config)#line vty 0 4 Switch> (config-line)#password 123 Switch> (config-line)#login （3）设置进入特权模式的密码 Switch> (config-line)#enable password 12345 Switch> (config)#end //启动交换机，注意，此操作不可缺少，否则计算机无法和交换机连接 //进入虚拟网络接口 vlan 1 //设置虚拟终端接口线路的密码，允许远程登录 4

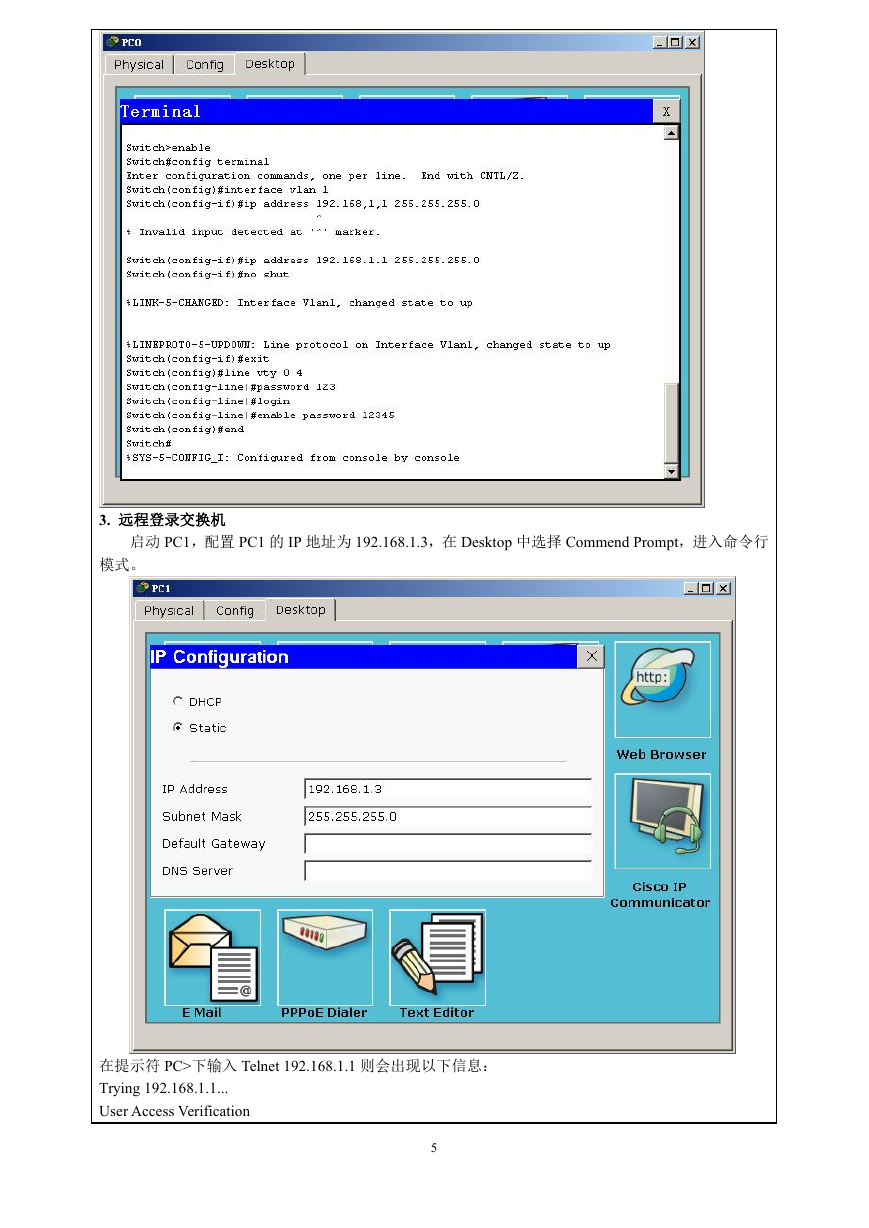

    3. 远程登录交换机 启动 PC1，配置 PC1 的 IP 地址为 192.168.1.3，在 Desktop 中选择 Commend Prompt，进入命令行 模式。 在提示符 PC>下输入 Telnet 192.168.1.1 则会出现以下信息： Trying 192.168.1.1... User Access Verification 5

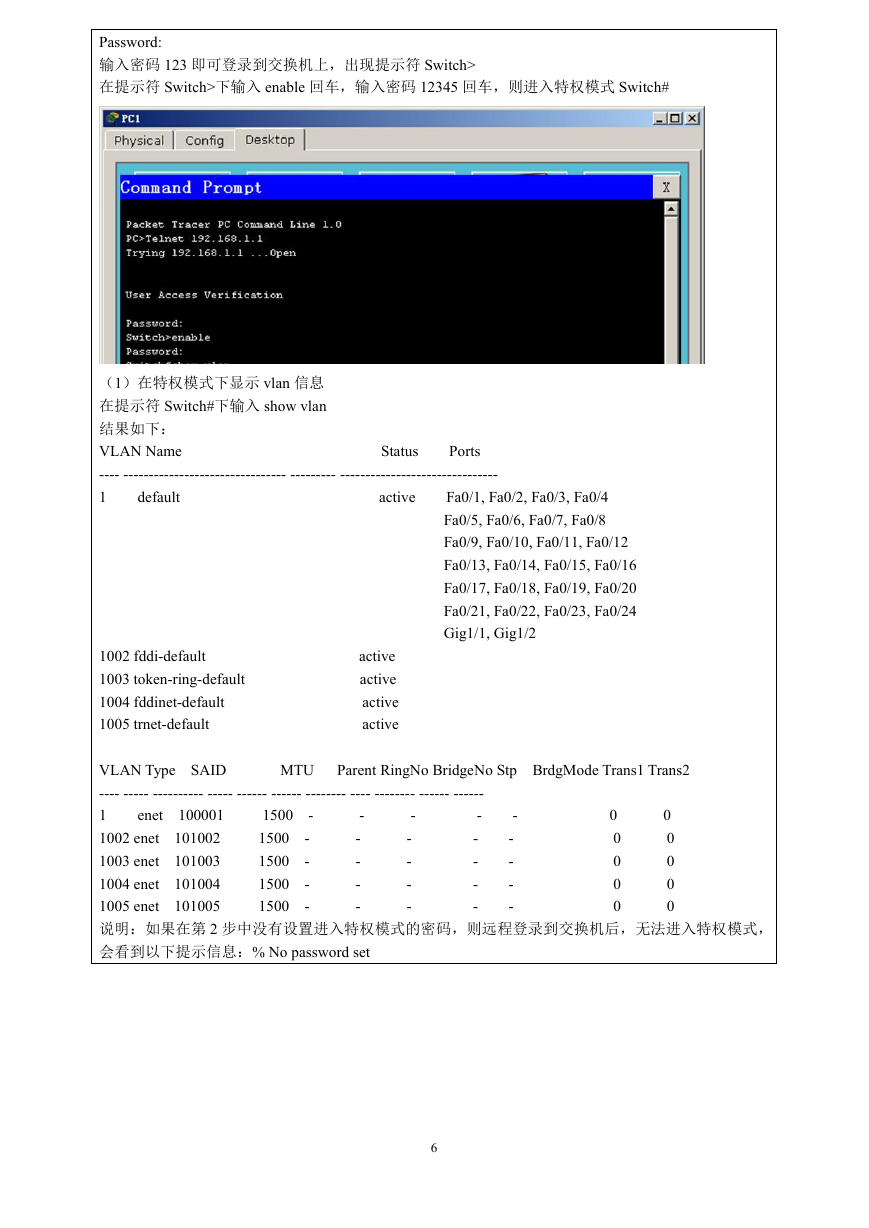

    Password: 输入密码 123 即可登录到交换机上，出现提示符 Switch> 在提示符 Switch>下输入 enable 回车，输入密码 12345 回车，则进入特权模式 Switch# （1）在特权模式下显示 vlan 信息 在提示符 Switch#下输入 show vlan 结果如下： VLAN Name ---- -------------------------------- --------- ------------------------------- 1 default Status active Ports Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Fa0/24 Gig1/1, Gig1/2 1002 fddi-default 1003 token-ring-default 1004 fddinet-default 1005 trnet-default active active active active MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2 VLAN Type SAID ---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------ - 1 enet 100001 1002 enet 101002 - - 1003 enet 101003 - 1004 enet 101004 1005 enet 101005 - 说明：如果在第 2 步中没有设置进入特权模式的密码，则远程登录到交换机后，无法进入特权模式， 会看到以下提示信息：% No password set 1500 - 1500 - - 1500 - 1500 1500 - 0 0 0 0 0 0 0 0 0 0 - - - - - - - - - - - - - - - 6

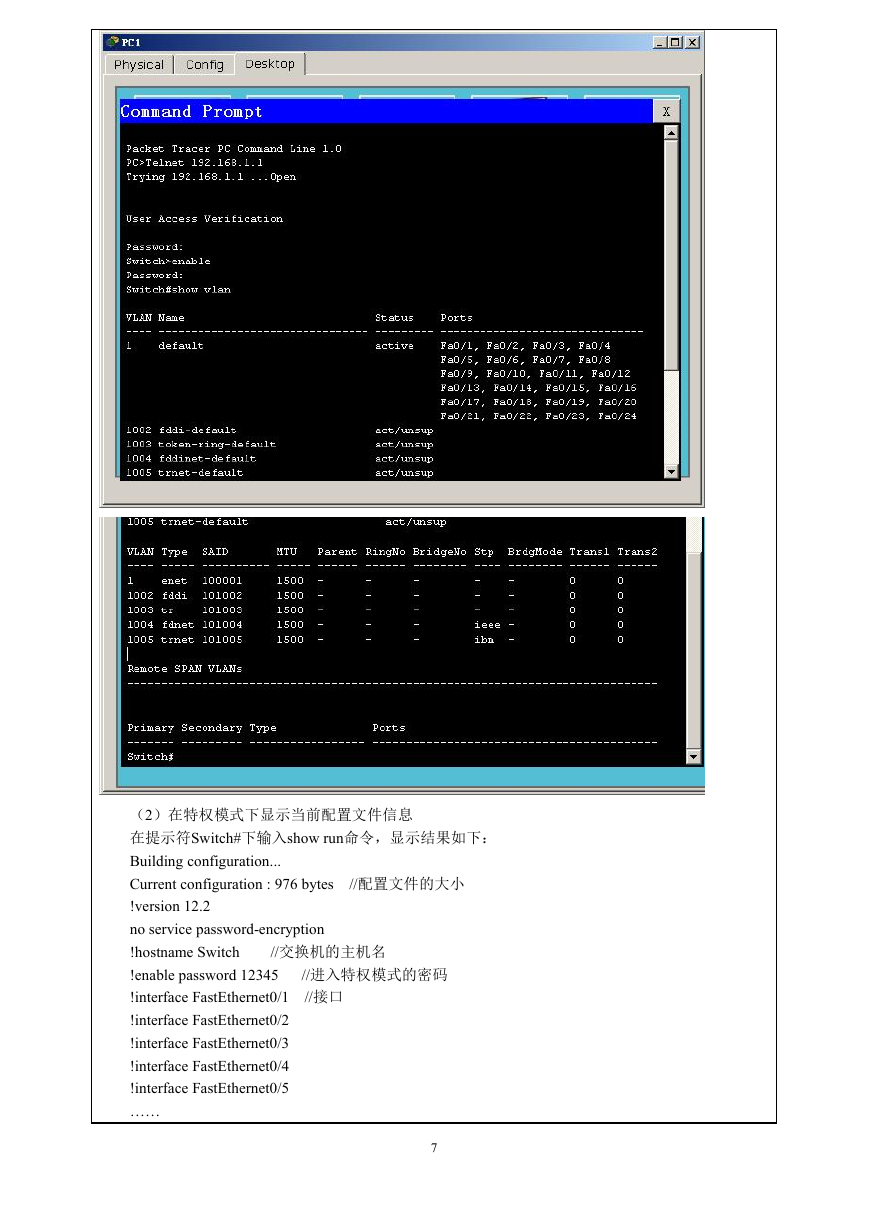

    //配置文件的大小 //交换机的主机名 （2）在特权模式下显示当前配置文件信息 在提示符Switch#下输入show run命令，显示结果如下： Building configuration... Current configuration : 976 bytes !version 12.2 no service password-encryption !hostname Switch !enable password 12345 !interface FastEthernet0/1 !interface FastEthernet0/2 !interface FastEthernet0/3 !interface FastEthernet0/4 !interface FastEthernet0/5 …… //进入特权模式的密码 //接口 7

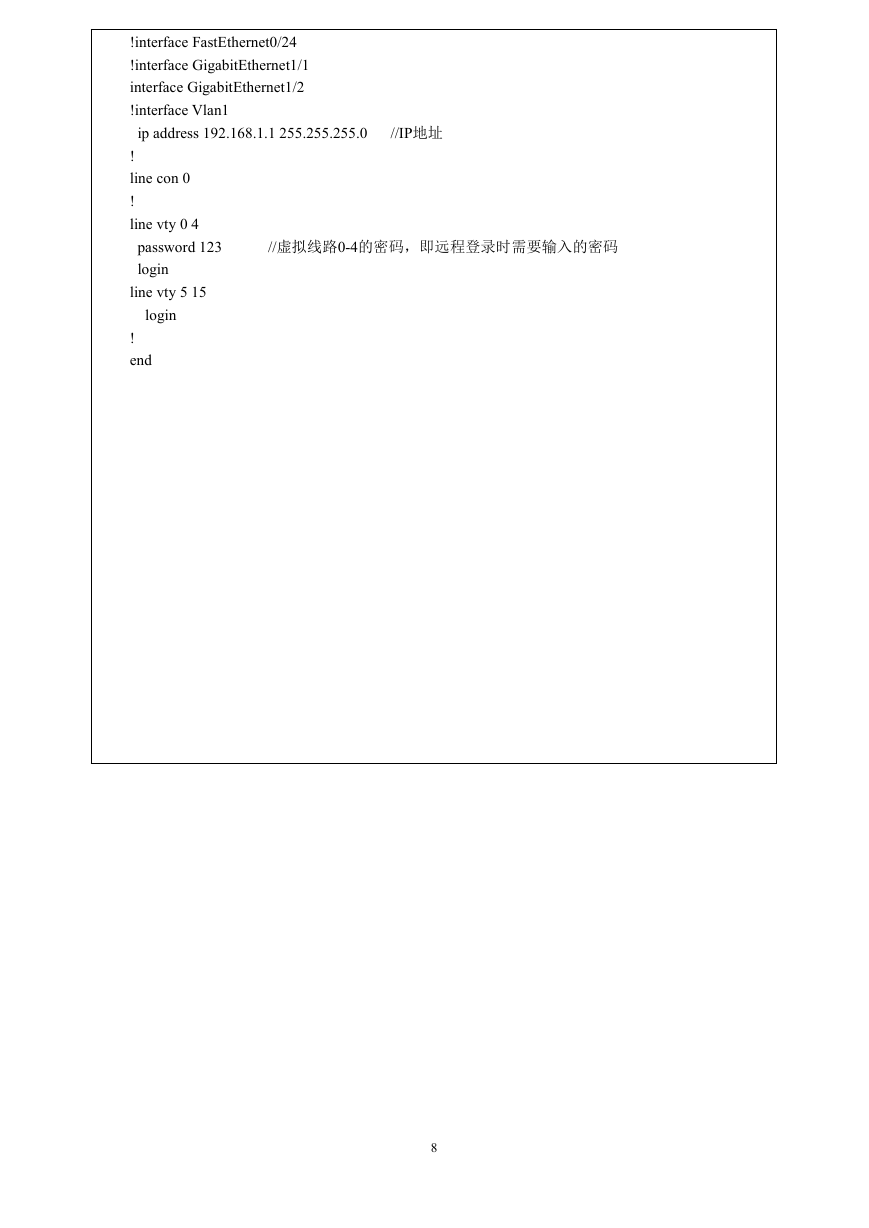

    !interface FastEthernet0/24 !interface GigabitEthernet1/1 interface GigabitEthernet1/2 !interface Vlan1 ip address 192.168.1.1 255.255.255.0 //IP地址 ! line con 0 ! line vty 0 4 password 123 login line vty 5 15 login ! end //虚拟线路0-4的密码，即远程登录时需要输入的密码 8
