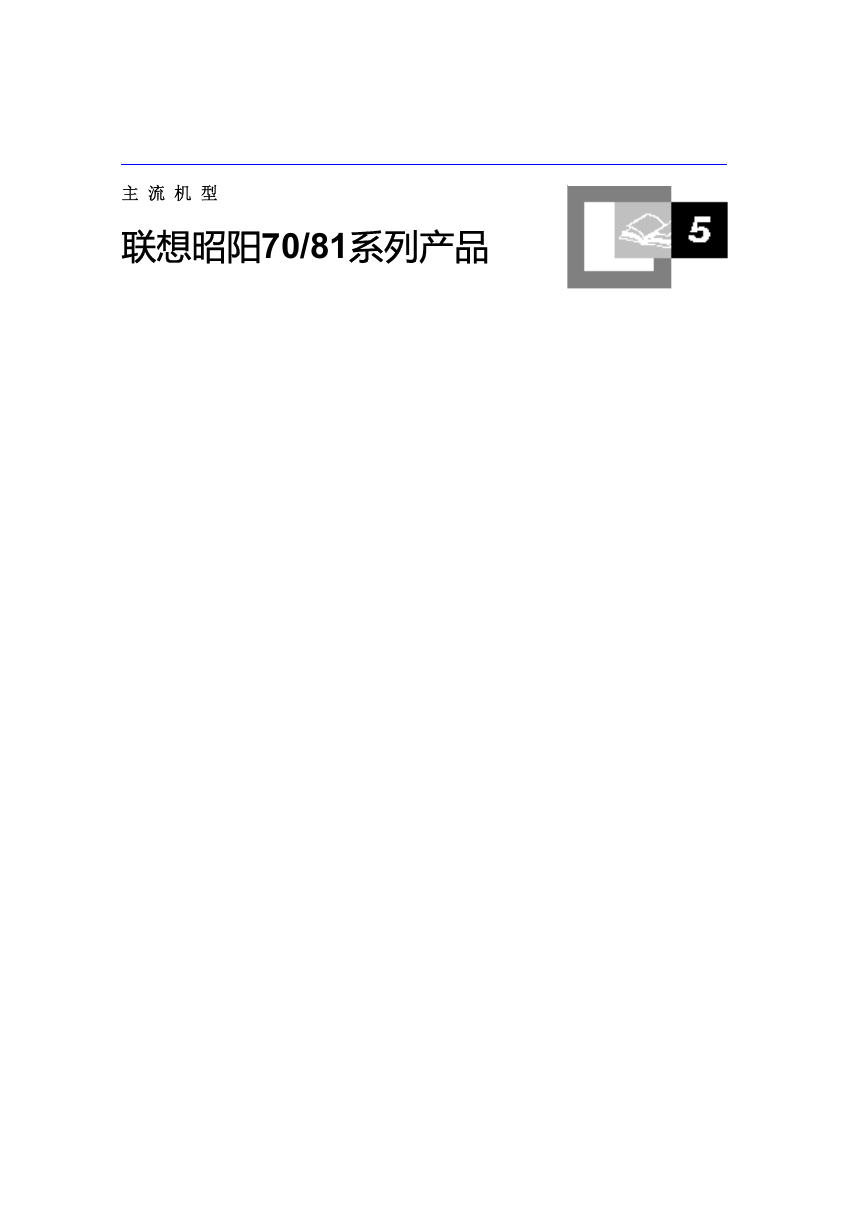

主流机型联想昭阳70/81系列产品

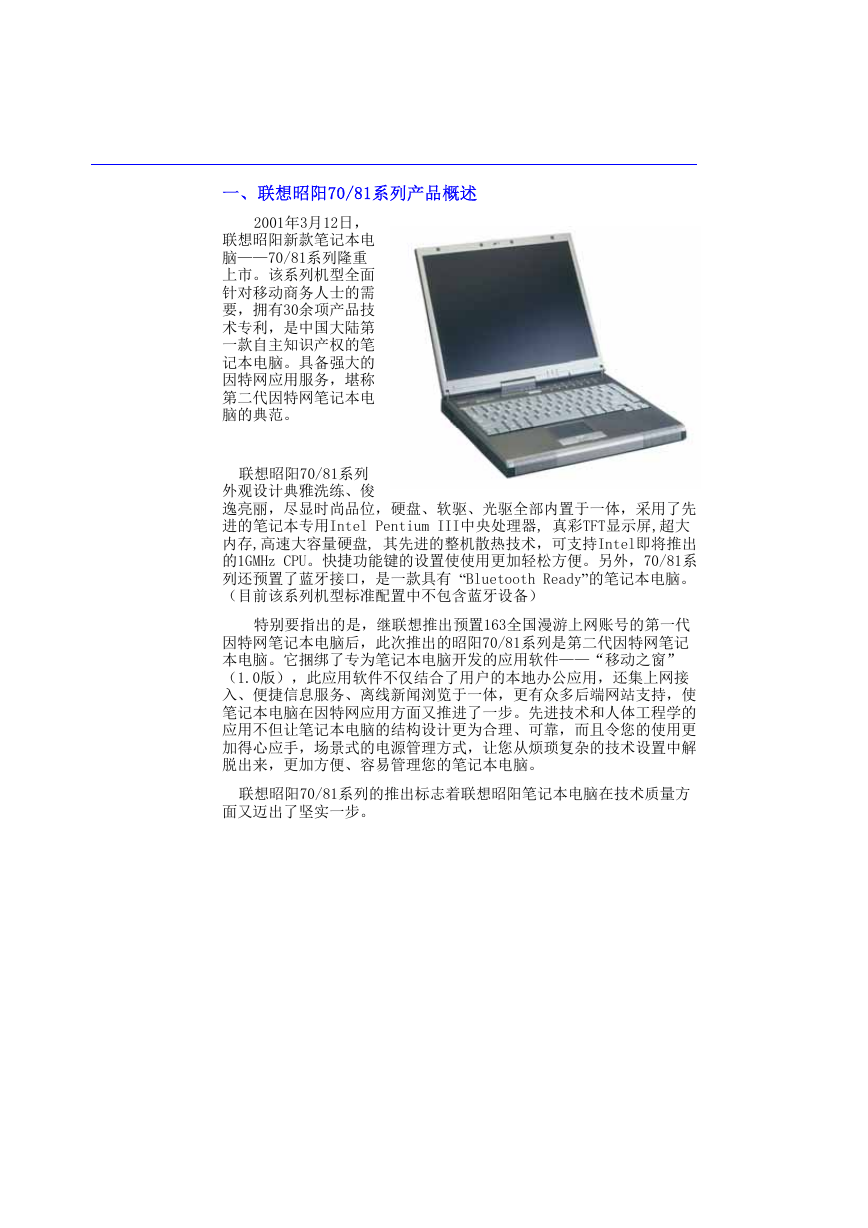

一、联想昭阳70/81系列产品概述 2001年3月12日，联想昭阳新款笔记本电脑——70/81系列隆重上市。该系列机型全面针对移动商务人士的需要，拥有30余项产品技术专利，是中国大陆第一款自主知识产权的笔记本电脑。具备强大的因特网应用服务，堪称第二代因特网笔记本电脑的典范。联想昭阳70/81系列外观设计典雅洗练、俊逸亮丽，尽显时尚品位，硬盘、软驱、光驱全部内置于一体，采用了先进的笔记本专用Intel Pentium III中央处理器, 真彩TFT显示屏,超大内存,高速大容量硬盘, 其先进的整机散热技术，可支持Intel即将推出的1GMHz CPU。快捷功能键的设置使使用更加轻松方便。另外，70/81系列还预置了蓝牙接口，是一款具有 “Bluetooth Ready”的笔记本电脑。（目前该系列机型标准配置中不包含蓝牙设备）特别要指出的是，继联想推出预置163全国漫游上网账号的第一代因特网笔记本电脑后，此次推出的昭阳70/81系列是第二代因特网笔记本电脑。它捆绑了专为笔记本电脑开发的应用软件——“移动之窗” （1.0版），此应用软件不仅结合了用户的本地办公应用，还集上网接入、便捷信息服务、离线新闻浏览于一体，更有众多后端网站支持，使笔记本电脑在因特网应用方面又推进了一步。先进技术和人体工程学的应用不但让笔记本电脑的结构设计更为合理、可靠，而且令您的使用更加得心应手，场景式的电源管理方式，让您从烦琐复杂的技术设置中解脱出来，更加方便、容易管理您的笔记本电脑。联想昭阳70/81系列的推出标志着联想昭阳笔记本电脑在技术质量方面又迈出了坚实一步。

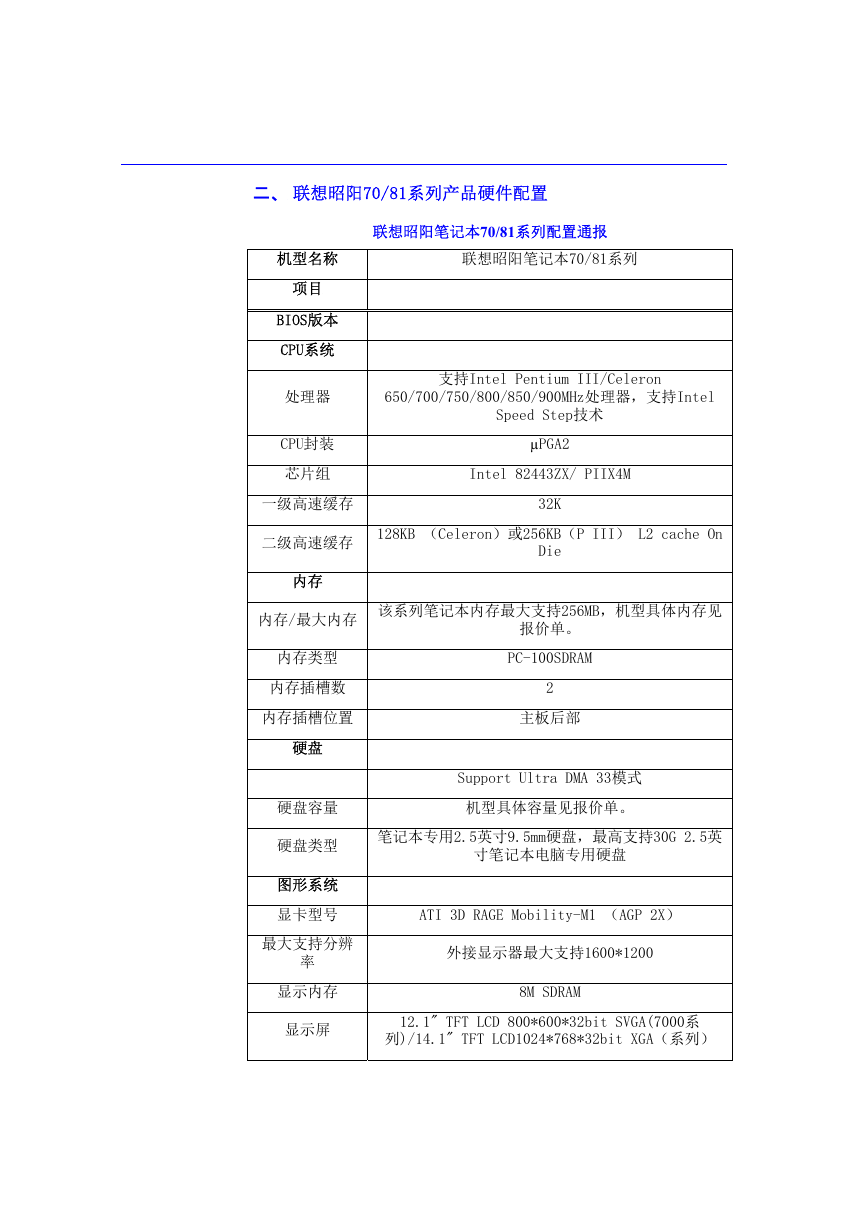

二、联想昭阳70/81系列产品硬件配置机型名称项目 BIOS版本 CPU系统联想昭阳笔记本70/81系列配置通报联想昭阳笔记本70/81系列处理器 650/700/750/800/850/900MHz处理器，支持Intel 支持Intel Pentium III/Celeron CPU封装芯片组一级高速缓存二级高速缓存内存内存/最大内存内存类型内存插槽数内存插槽位置硬盘硬盘容量硬盘类型图形系统显卡型号最大支持分辨率显示内存 Speed Step技术 µPGA2 Intel 82443ZX/ PIIX4M 32K 128KB （Celeron）或256KB（P III） L2 cache On Die 该系列笔记本内存最大支持256MB，机型具体内存见报价单。 PC-100SDRAM 2 主板后部 Support Ultra DMA 33模式机型具体容量见报价单。笔记本专用2.5英寸9.5mm硬盘，最高支持30G 2.5英寸笔记本电脑专用硬盘 ATI 3D RAGE Mobility-M1 （AGP 2X）外接显示器最大支持1600*1200 8M SDRAM 显示屏 12.1" TFT LCD 800*600*32bit SVGA(7000系列)/14.1" TFT LCD1024*768*32bit XGA（系列）

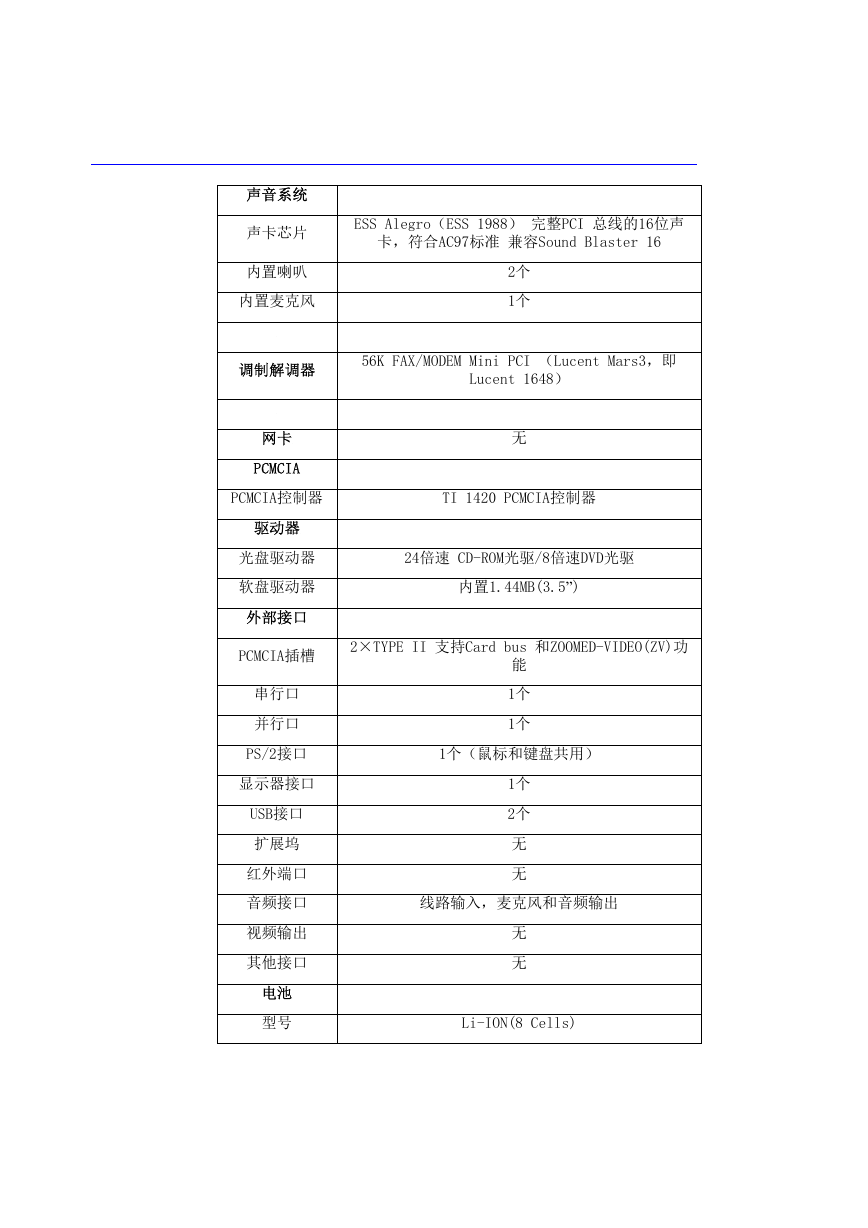

声音系统声卡芯片内置喇叭内置麦克风调制解调器网卡 PCMCIA ESS Alegro（ESS 1988）完整PCI 总线的16位声卡，符合AC97标准兼容Sound Blaster 16 2个 1个 56K FAX/MODEM Mini PCI （Lucent Mars3，即 Lucent 1648）无 PCMCIA控制器 TI 1420 PCMCIA控制器驱动器光盘驱动器软盘驱动器外部接口 PCMCIA插槽串行口并行口 PS/2接口显示器接口 USB接口扩展坞红外端口音频接口视频输出其他接口电池型号 24倍速 CD-ROM光驱/8倍速DVD光驱内置1.44MB(3.5”) 2×TYPE II 支持Card bus 和ZOOMED-VIDEO(ZV)功能 1个 1个 1个（鼠标和键盘共用） 1个 2个无无线路输入，麦克风和音频输出无无 Li-ION(8 Cells)

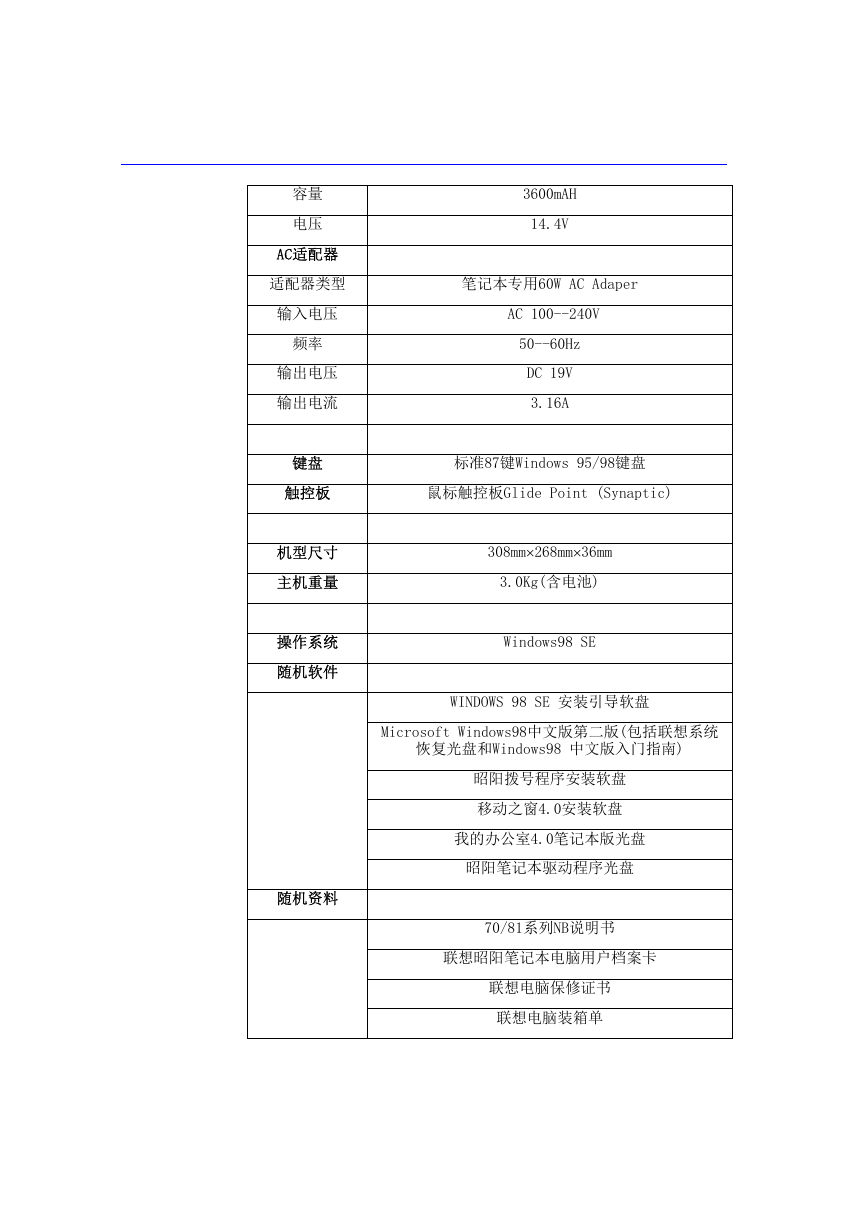

容量电压 AC适配器适配器类型输入电压频率输出电压输出电流键盘触控板机型尺寸主机重量操作系统随机软件随机资料 3600mAH 14.4V 笔记本专用60W AC Adaper AC 100--240V 50--60Hz DC 19V 3.16A 标准87键Windows 95/98键盘鼠标触控板Glide Point (Synaptic) 308mm×268mm×36mm 3.0Kg(含电池) Windows98 SE WINDOWS 98 SE 安装引导软盘 Microsoft Windows98中文版第二版(包括联想系统恢复光盘和Windows98 中文版入门指南) 昭阳拨号程序安装软盘移动之窗4.0安装软盘我的办公室4.0笔记本版光盘昭阳笔记本驱动程序光盘 70/81系列NB说明书联想昭阳笔记本电脑用户档案卡联想电脑保修证书联想电脑装箱单

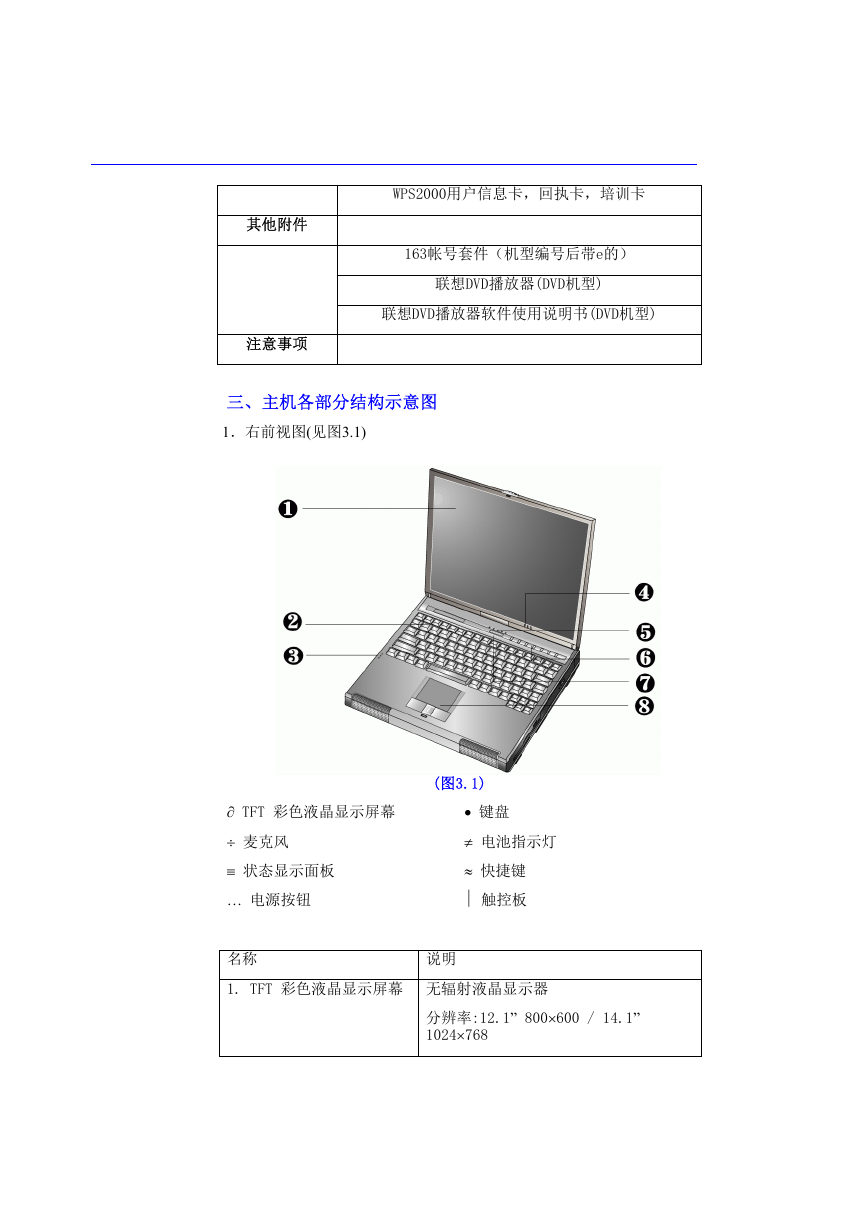

WPS2000用户信息卡，回执卡，培训卡其他附件 163帐号套件（机型编号后带e的）联想DVD播放器(DVD机型) 联想DVD播放器软件使用说明书(DVD机型) 注意事项三、主机各部分结构示意图 1．右前视图(见图3.1) ∂ TFT 彩色液晶显示屏幕 • 键盘 (图3.1) ÷ 麦克风 ≡ 状态显示面板 … 电源按钮名称 ≠ 电池指示灯 ≈ 快捷键 ⏐ 触控板说明 1. TFT 彩色液晶显示屏幕无辐射液晶显示器分辨率:12.1” 800×600 / 14.1” 1024×768

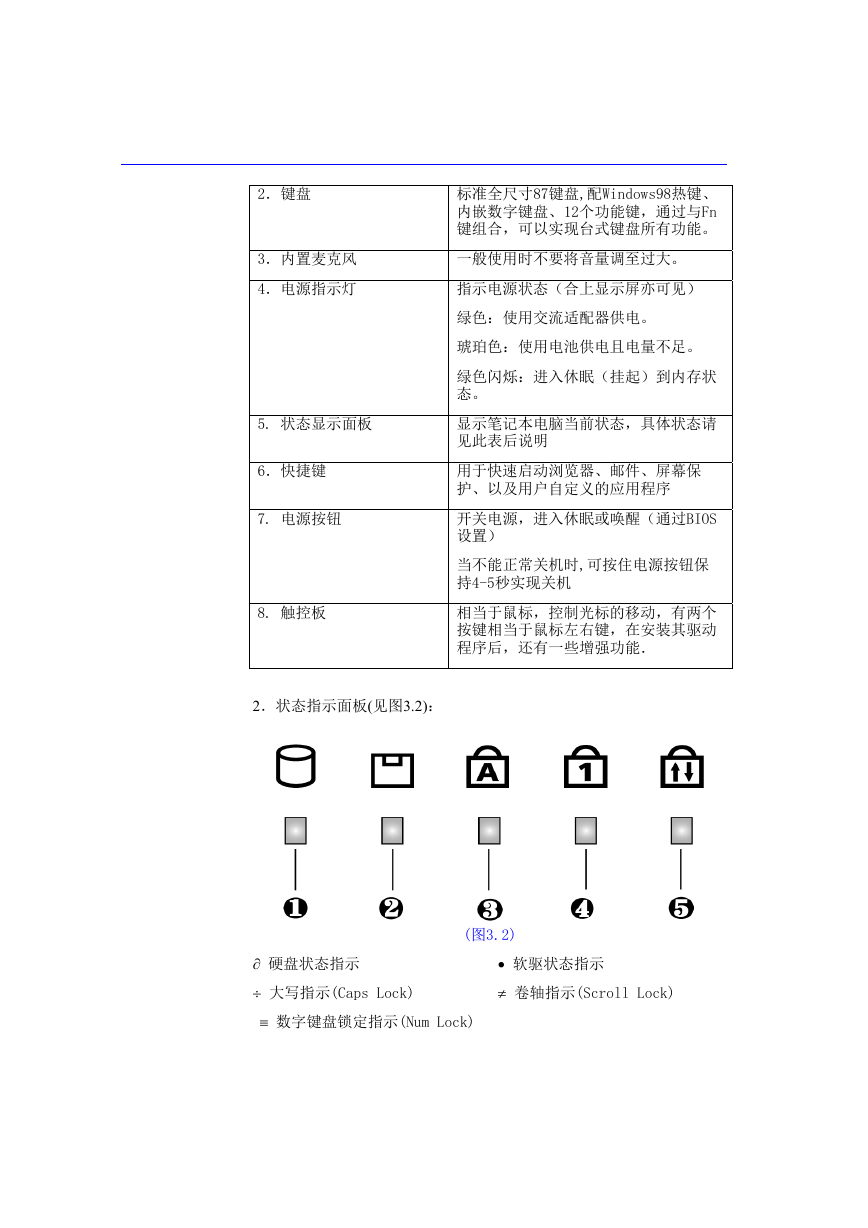

2．键盘标准全尺寸87键盘,配Windows98热键、内嵌数字键盘、12个功能键，通过与Fn 键组合，可以实现台式键盘所有功能。 3．内置麦克风一般使用时不要将音量调至过大。 4．电源指示灯指示电源状态（合上显示屏亦可见）绿色：使用交流适配器供电。琥珀色：使用电池供电且电量不足。绿色闪烁：进入休眠（挂起）到内存状态。显示笔记本电脑当前状态，具体状态请见此表后说明用于快速启动浏览器、邮件、屏幕保护、以及用户自定义的应用程序开关电源，进入休眠或唤醒（通过BIOS 设置）当不能正常关机时,可按住电源按钮保持4-5秒实现关机相当于鼠标，控制光标的移动，有两个按键相当于鼠标左右键，在安装其驱动程序后，还有一些增强功能． 5. 状态显示面板 6．快捷键 7. 电源按钮 8. 触控板 2．状态指示面板(见图3.2)： (图3.2) ∂ 硬盘状态指示 • 软驱状态指示 ÷ 大写指示(Caps Lock) ≠ 卷轴指示(Scroll Lock) ≡ 数字键盘锁定指示(Num Lock)

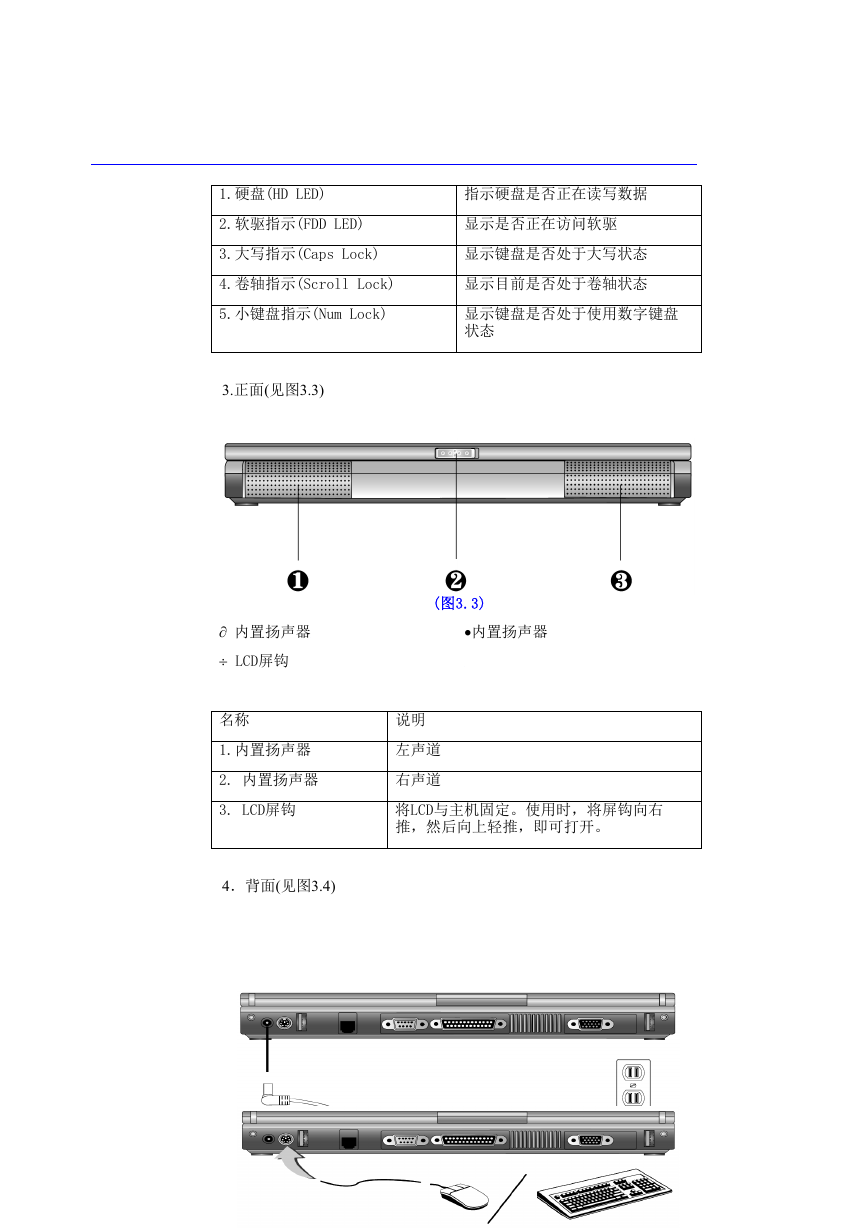

1.硬盘(HD LED) 指示硬盘是否正在读写数据 2.软驱指示(FDD LED) 显示是否正在访问软驱 3.大写指示(Caps Lock) 显示键盘是否处于大写状态 4.卷轴指示(Scroll Lock) 显示目前是否处于卷轴状态 5.小键盘指示(Num Lock) 显示键盘是否处于使用数字键盘状态 3.正面(见图3.3) ∂ 内置扬声器 ÷ LCD屏钩名称 1.内置扬声器 2. 内置扬声器 3. LCD屏钩 4．背面(见图3.4) (图3.3) •内置扬声器说明左声道右声道将LCD与主机固定。使用时，将屏钩向右推，然后向上轻推，即可打开。 ∂电源适配器接口
