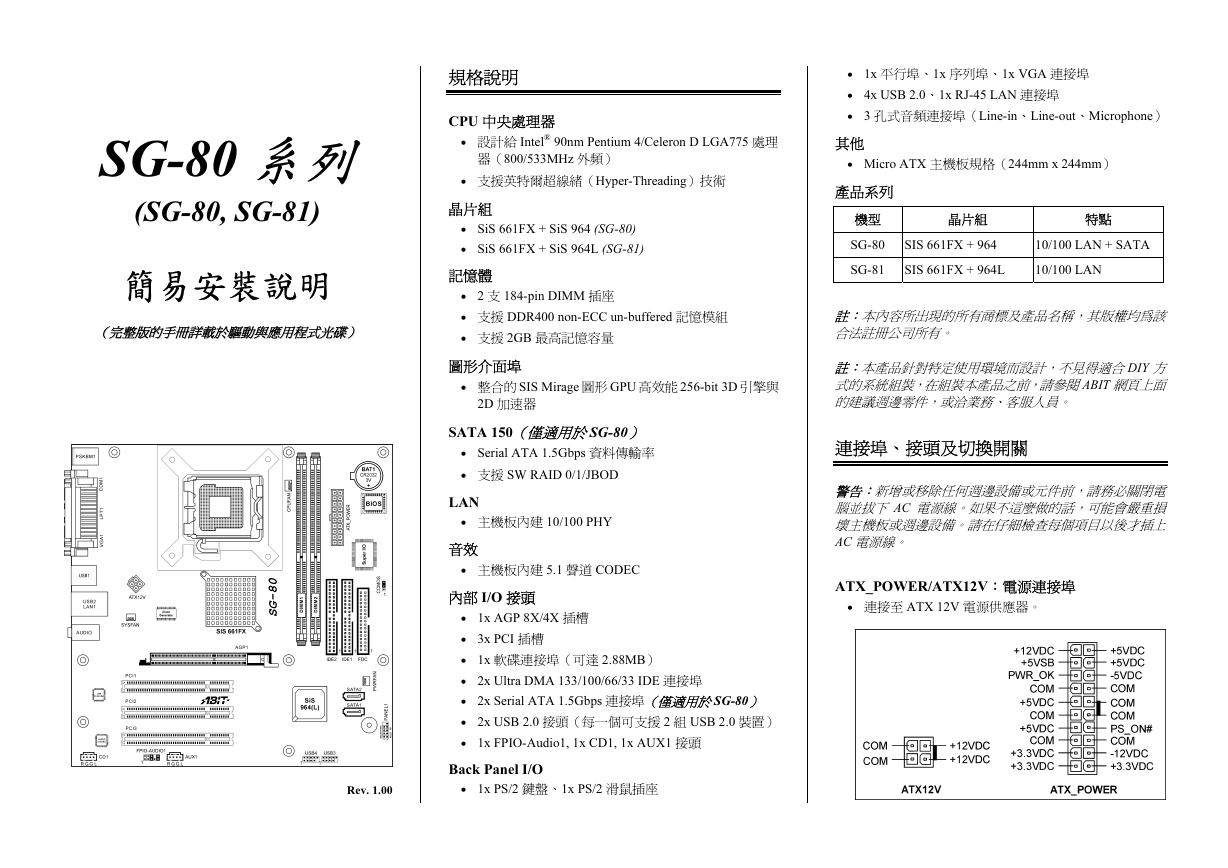

規格說明 CPU 中央處理器 1x 平行埠、1x 序列埠、1x VGA 連接埠 4x USB 2.0、1x RJ-45 LAN 連接埠 3 孔式音頻連接埠（Line-in、Line-out、Microphone） 設計給 Intel® 90nm Pentium 4/Celeron D LGA775 處理 其他 器（800/533MHz 外頻） 支援英特爾超線緒（Hyper-Threading）技術 SG-80 系列 (SG-80, SG-81) 晶片組 簡易安裝說明 （（完完整整版版的的手手冊冊詳詳載載於於驅驅動動與與應應用用程程式式光光碟碟）） SiS 661FX + SiS 964 (SG-80) SiS 661FX + SiS 964L (SG-81) 記憶體 2 支 184-pin DIMM 插座 支援 DDR400 non-ECC un-buffered 記憶模組 支援 2GB 最高記憶容量 Micro ATX 主機板規格（244mm x 244mm） 產品系列 機型 晶片組 特點 SG-80 SIS 661FX + 964 10/100 LAN + SATA SG-81 SIS 661FX + 964L 10/100 LAN 註：本內容所出現的所有商標及產品名稱，其版權均為該 合法註冊公司所有。 圖形介面埠 整合的 SIS Mirage 圖形 GPU 高效能 256-bit 3D 引擎與 2D 加速器 註：本產品針對特定使用環境而設計，不見得適合 DIY 方 式的系統組裝，在組裝本產品之前，請參閱 ABIT 網頁上面 的建議週邊零件，或洽業務、客服人員。 連接埠、接頭及切換開關 警告：新增或移除任何週邊設備或元件前，請務必關閉電 腦並拔下 AC 電源線。如果不這麼做的話，可能會嚴重損 壞主機板或週邊設備。請在仔細檢查每個項目以後才插上 AC 電源線。 ATX_POWER/ATX12V：電源連接埠 連接至 ATX 12V 電源供應器。 SATA 150（僅適用於 SG-80） Serial ATA 1.5Gbps 資料傳輸率 支援 SW RAID 0/1/JBOD LAN 主機板內建 10/100 PHY 音效 主機板內建 5.1 聲道 CODEC 內部 I/O 接頭 1x AGP 8X/4X 插槽 3x PCI 插槽 1x 軟碟連接埠（可達 2.88MB） 2x Ultra DMA 133/100/66/33 IDE 連接埠 2x Serial ATA 1.5Gbps 連接埠（僅適用於 SG-80） 2x USB 2.0 接頭（每一個可支援 2 組 USB 2.0 裝置） 1x FPIO-Audio1, 1x CD1, 1x AUX1 接頭 Back Panel I/O Rev. 1.00 1x PS/2 鍵盤、1x PS/2 滑鼠插座 

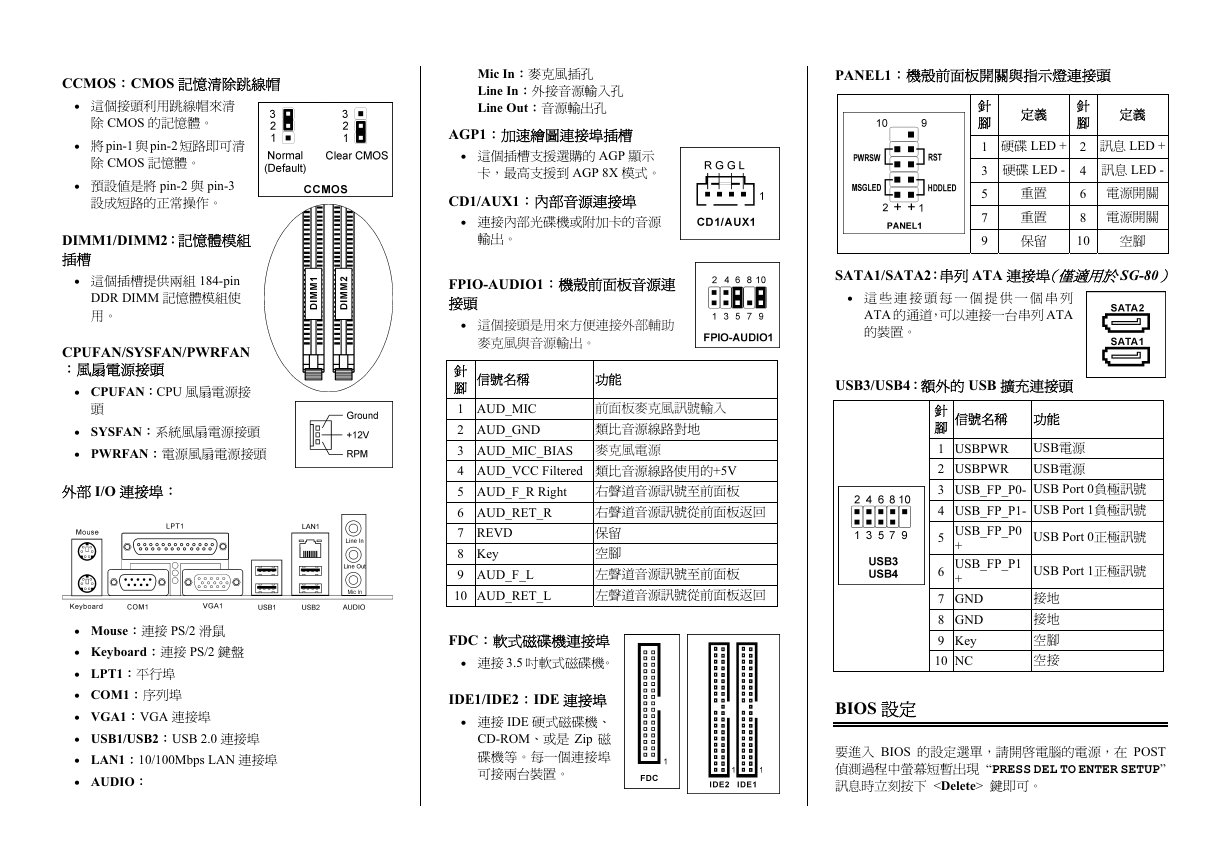

CCMOS：CMOS 記憶清除跳線帽 這個接頭利用跳線帽來清 除 CMOS 的記憶體。 將 pin-1 與 pin-2 短路即可清 除 CMOS 記憶體。 預設值是將 pin-2 與 pin-3 設成短路的正常操作。 DIMM1/DIMM2：記憶體模組 插槽 這個插槽提供兩組 184-pin DDR DIMM 記憶體模組使 用。 CPUFAN/SYSFAN/PWRFAN ：風扇電源接頭 CPUFAN：CPU 風扇電源接 頭 SYSFAN：系統風扇電源接頭 PWRFAN：電源風扇電源接頭 外部 I/O 連接埠： Mouse：連接 PS/2 滑鼠 Keyboard：連接 PS/2 鍵盤 LPT1：平行埠 COM1：序列埠 VGA1：VGA 連接埠 USB1/USB2：USB 2.0 連接埠 LAN1：10/100Mbps LAN 連接埠 AUDIO： Mic In：麥克風插孔 Line In：外接音源輸入孔 Line Out：音源輸出孔 AGP1：加速繪圖連接埠插槽 這個插槽支援選購的 AGP 顯示 卡，最高支援到 AGP 8X 模式。 CD1/AUX1：內部音源連接埠 連接內部光碟機或附加卡的音源 輸出。 FPIO-AUDIO1：機殼前面板音源連 接頭 這個接頭是用來方便連接外部輔助 麥克風與音源輸出。 針 腳 信號名稱 功能 1 AUD_MIC 前面板麥克風訊號輸入 類比音源線路對地 2 AUD_GND 3 AUD_MIC_BIAS 麥克風電源 4 AUD_VCC Filtered 類比音源線路使用的+5V 5 AUD_F_R Right 右聲道音源訊號至前面板 6 AUD_RET_R 7 REVD 8 Key 9 AUD_F_L 10 AUD_RET_L 右聲道音源訊號從前面板返回 保留 空腳 左聲道音源訊號至前面板 左聲道音源訊號從前面板返回 FDC：軟式磁碟機連接埠 連接 3.5 吋軟式磁碟機。 IDE1/IDE2：IDE 連接埠 連接 IDE 硬式磁碟機、 CD-ROM、或是 Zip 磁 碟機等。每一個連接埠 可接兩台裝置。 PANEL1：機殼前面板開關與指示燈連接頭 針 腳 定義 針 腳 定義 1 硬碟 LED + 2 訊息 LED + 4 訊息 LED - 3 硬碟 LED - 6 電源開關 8 電源開關 重置 重置 5 7 9 保留 10 空腳 SATA1/SATA2：串列 ATA 連接埠（僅適用於 SG-80） 這 些 連 接 頭 每 一 個 提 供 一 個 串 列 ATA 的通道，可以連接一台串列 ATA 的裝置。 USB3/USB4：額外的 USB 擴充連接頭 針 腳 信號名稱 功能 1 USBPWR USB電源 USB電源 2 USBPWR 3 USB_FP_P0- USB Port 0負極訊號 4 USB_FP_P1- USB Port 1負極訊號 5 6 USB_FP_P0 + USB_FP_P1 + USB Port 0正極訊號 USB Port 1正極訊號 7 GND 8 GND 9 Key 10 NC 接地 接地 空腳 空接 BIOS 設定 要進入 BIOS 的設定選單，請開啟電腦的電源，在 POST 偵測過程中螢幕短暫出現 “PRESS DEL TO ENTER SETUP” 訊息時立刻按下 鍵即可。
