2019 年重庆理工大学电子技术基础一考研真题 A 卷 模拟电路部分(75 分) 一、填空题:请将正确答案填在横线上(每空 2 分,共 20 分) 1、二极管最主要的电特性是 ,稳压二极管在使用时,稳压二极管与负载并联,稳 压二极管与输入电源之间必须加入一个 。 2、某放大电路中的三极管,测得管脚电压 Va = -1V,Vb =-3.2V, Vc =-3.9V, 这是 (硅、锗), 型,集电极管脚是 。 3、差分式放大电路能放大直流和交流信号,它对 具有放大能力,它对 管 具 有抑制能力。 4、三端集成稳压器 7915 的输出电压为 伏。 5、电压串联负反馈能稳定电路的 ,同时使输入电阻 。 二、(共 15 分) 图 1 为分压式偏置放大电路。已知 , , , , , , , , 。 试求: 1. 静 态 工 作 点 ; (6 分 ) 2. 画 出 微 变 等 效 电 路 ;( 3 分 ) 3. 计 算 电压放大倍数 Au , 输入电阻 ri 、输出电阻 ro。 ( 6 分 ) RB1 C ui RB2 RC +UCC C RL uo RE CE 图 1 三 、(10 分) 如图 2(a)、(b)所示电路中,二极管为理想二极管。试分别分析图(a)、 (b)其工作情况(导通或截止),并求流过二极管的电流。 E1 R1 E2 R2 20V 10 VD1 (a) 图 2 8V VD2 4 (b)

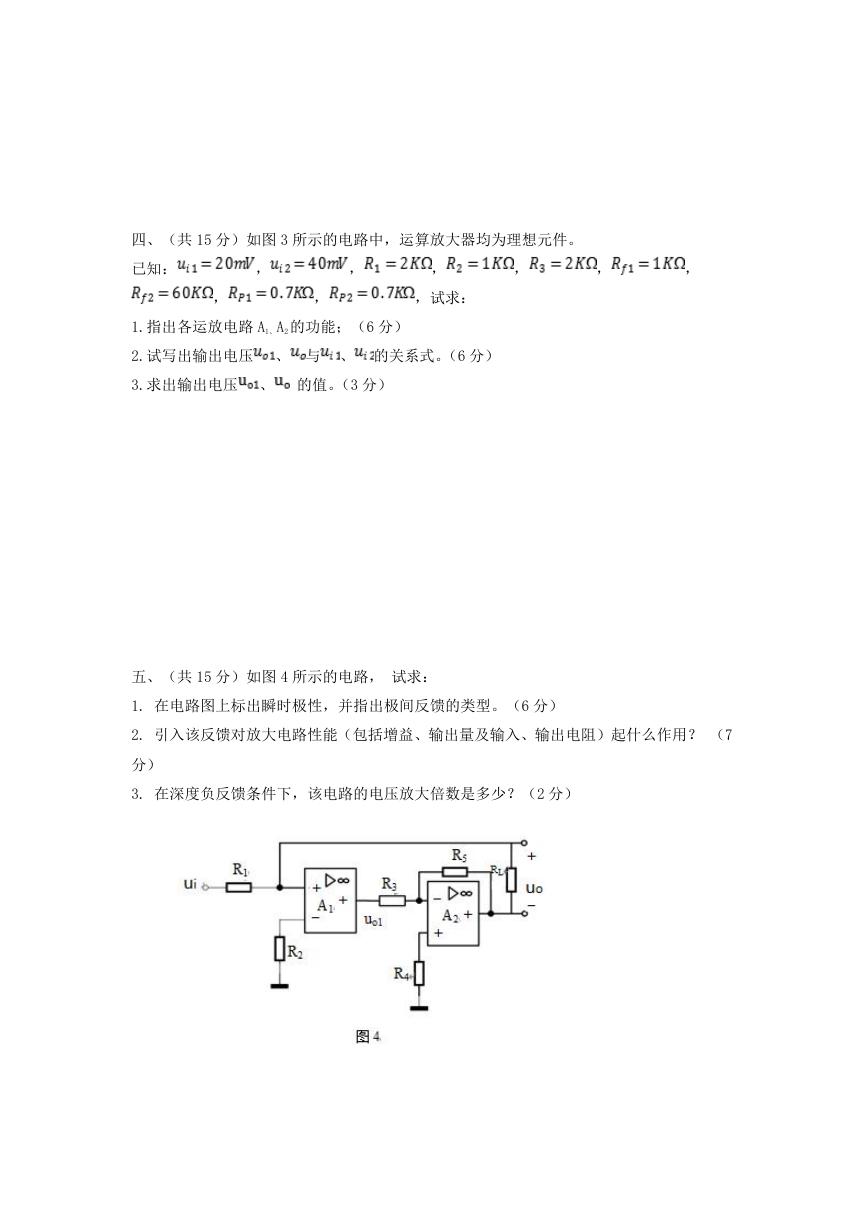

四、(共 15 分)如图 3 所示的电路中,运算放大器均为理想元件。 已知: , , , , , , , , ,试求: 1.指出各运放电路 A1、A2 的功能;(6 分) 2.试写出输出电压 、 与 、 的关系式。(6 分) 3.求出输出电压 、 的值。(3 分) 五、(共 15 分)如图 4 所示的电路, 试求: 1. 在电路图上标出瞬时极性,并指出极间反馈的类型。(6 分) 2. 引入该反馈对放大电路性能(包括增益、输出量及输入、输出电阻)起什么作用? (7 分) 3. 在深度负反馈条件下,该电路的电压放大倍数是多少?(2 分)

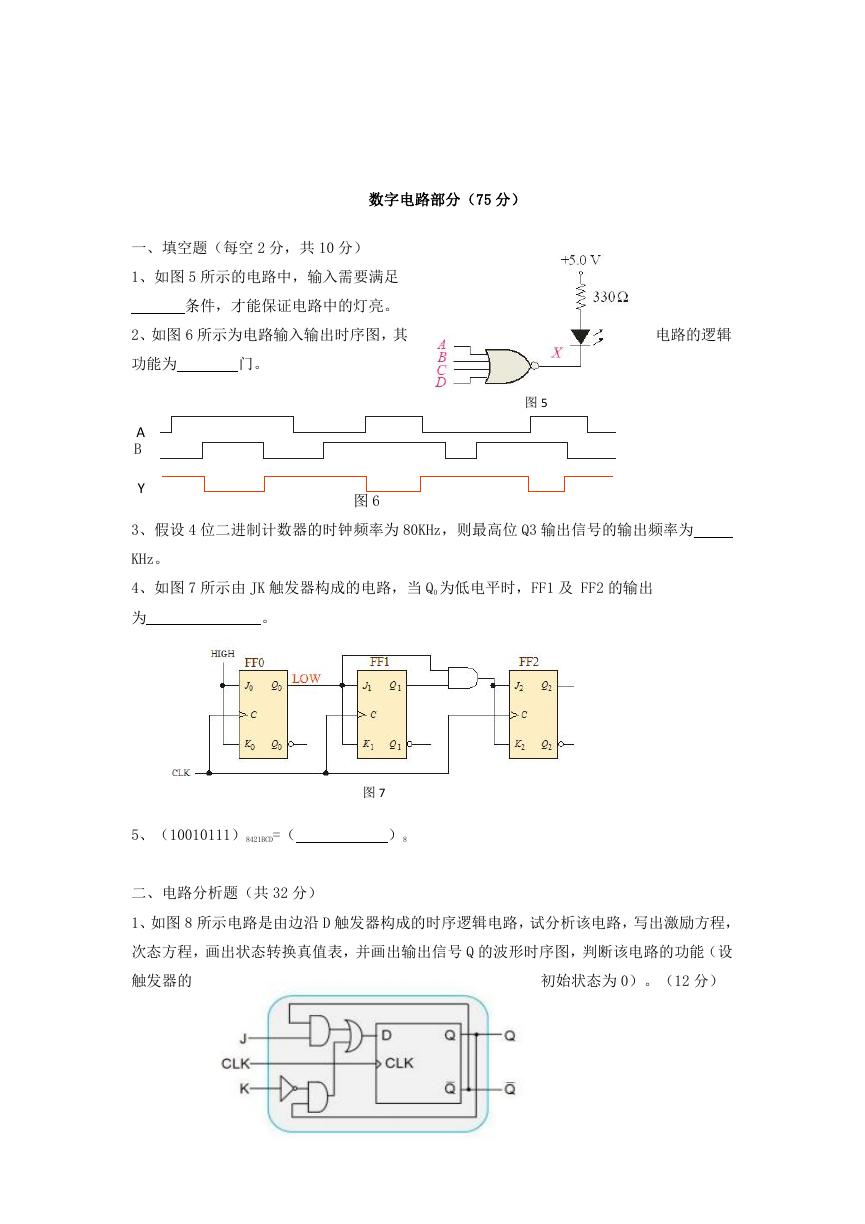

数字电路部分(75 分) 一、填空题(每空 2 分,共 10 分) 1、如图 5 所示的电路中,输入需要满足 条件,才能保证电路中的灯亮。 2、如图 6 所示为电路输入输出时序图,其 电路的逻辑 功能为 门。 图 5 A B Y X 图 6 3、假设 4 位二进制计数器的时钟频率为 80KHz,则最高位 Q3 输出信号的输出频率为 KHz。 4、如图 7 所示由 JK 触发器构成的电路,当 Q0 为低电平时,FF1 及 FF2 的输出 为 。 图 7 5、(10010111)8421BCD=( )8 二、电路分析题(共 32 分) 1、如图 8 所示电路是由边沿 D 触发器构成的时序逻辑电路,试分析该电路,写出激励方程, 次态方程,画出状态转换真值表,并画出输出信号 Q 的波形时序图,判断该电路的功能(设 触发器的 初始状态为 0)。(12 分)

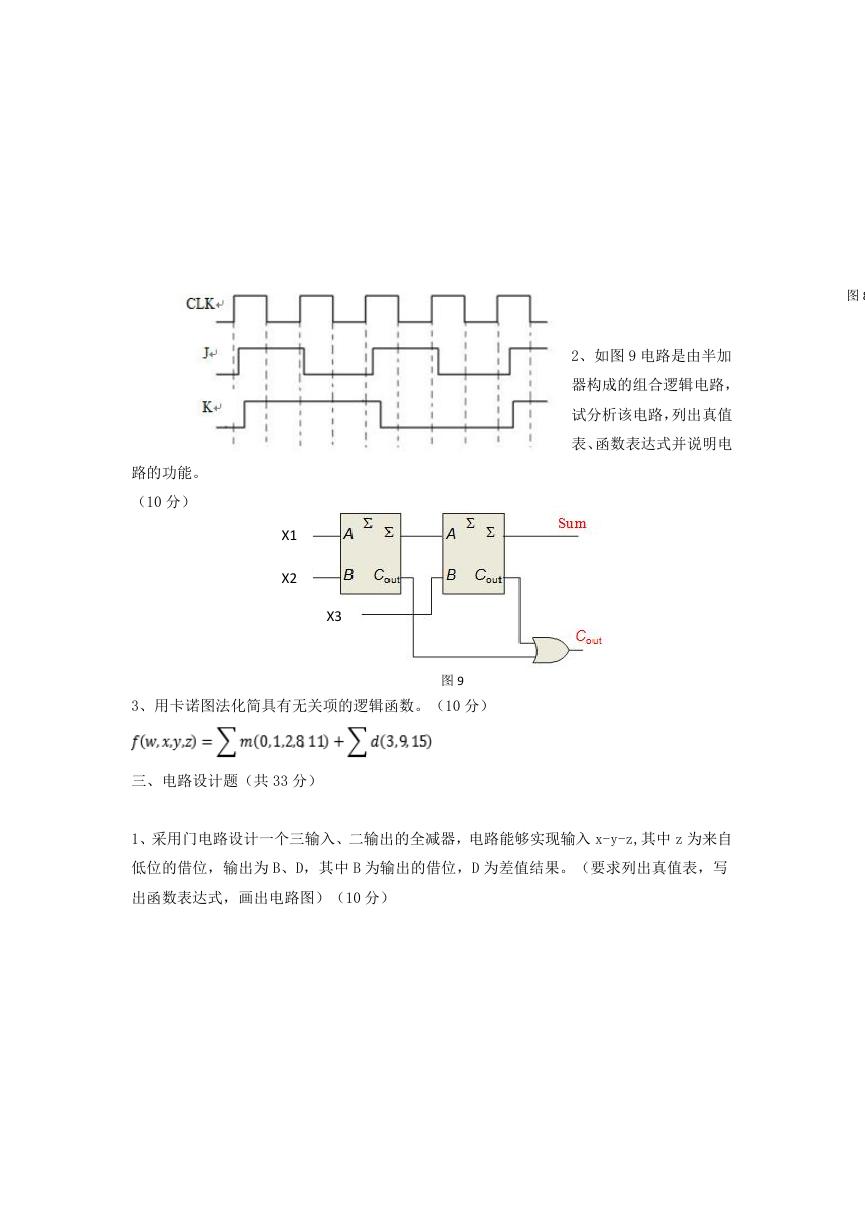

图 8 2、如图 9 电路是由半加 器构成的组合逻辑电路, 试分析该电路,列出真值 表、函数表达式并说明电 路的功能。 (10 分) X1 X2 X3 3、用卡诺图法化简具有无关项的逻辑函数。(10 分) 图 9 三、电路设计题(共 33 分) 1、采用门电路设计一个三输入、二输出的全减器,电路能够实现输入 x-y-z,其中 z 为来自 低位的借位,输出为 B、D,其中 B 为输出的借位,D 为差值结果。(要求列出真值表,写 出函数表达式,画出电路图)(10 分)

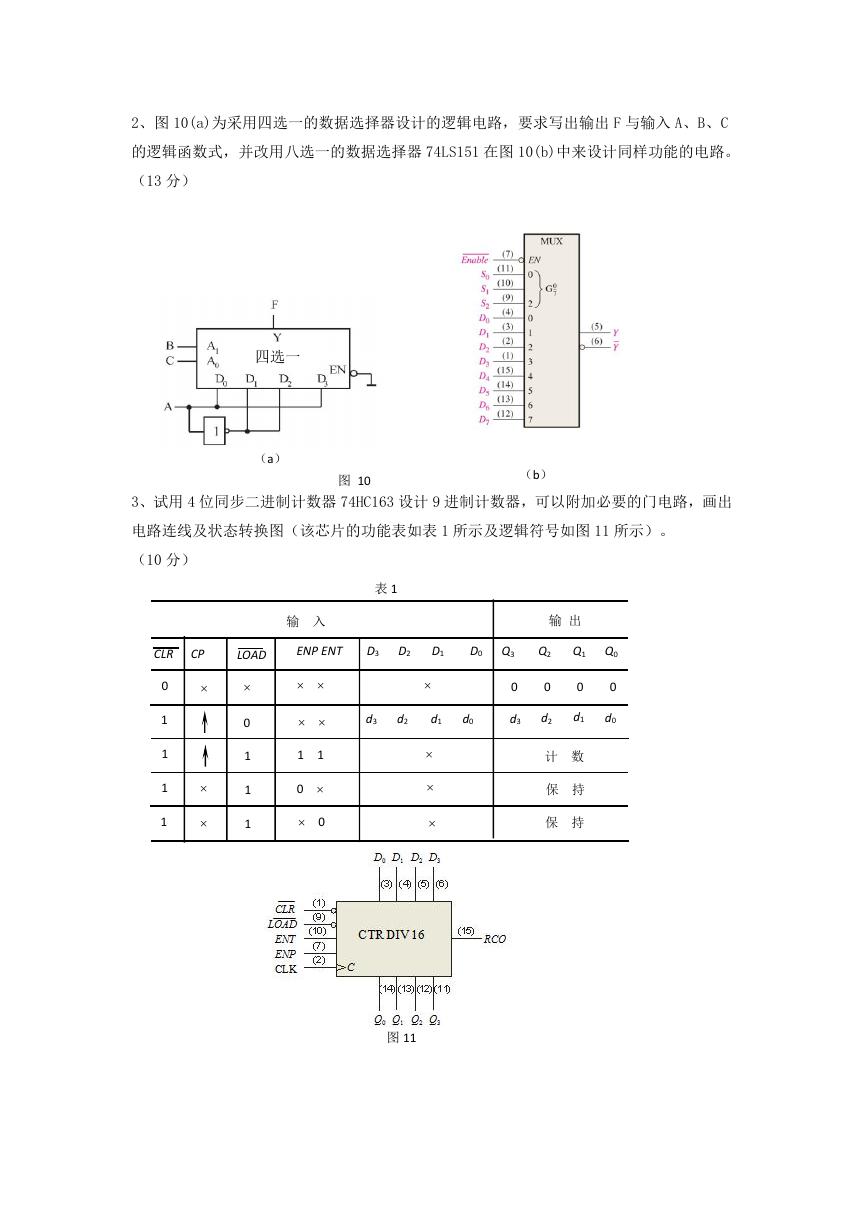

2、图 10(a)为采用四选一的数据选择器设计的逻辑电路,要求写出输出 F 与输入 A、B、C 的逻辑函数式,并改用八选一的数据选择器 74LS151 在图 10(b)中来设计同样功能的电路。 (13 分) 四选一 四选一 (a) 图 10 (b) 3、试用 4 位同步二进制计数器 74HC163 设计 9 进制计数器,可以附加必要的门电路,画出 电路连线及状态转换图(该芯片的功能表如表 1 所示及逻辑符号如图 11 所示)。 输 出 Q2 0 d2 Q1 0 d1 Q0 0 d0 计 数 保 持 保 持 (10 分) 表 1 输 入 CLR CP LOAD ENP ENT D3 D2 D1 D0 Q3 0 1 1 1 1     0 1 1 1     1 1 0   0  d3 d2 d1 d0 0 d3    图 11
