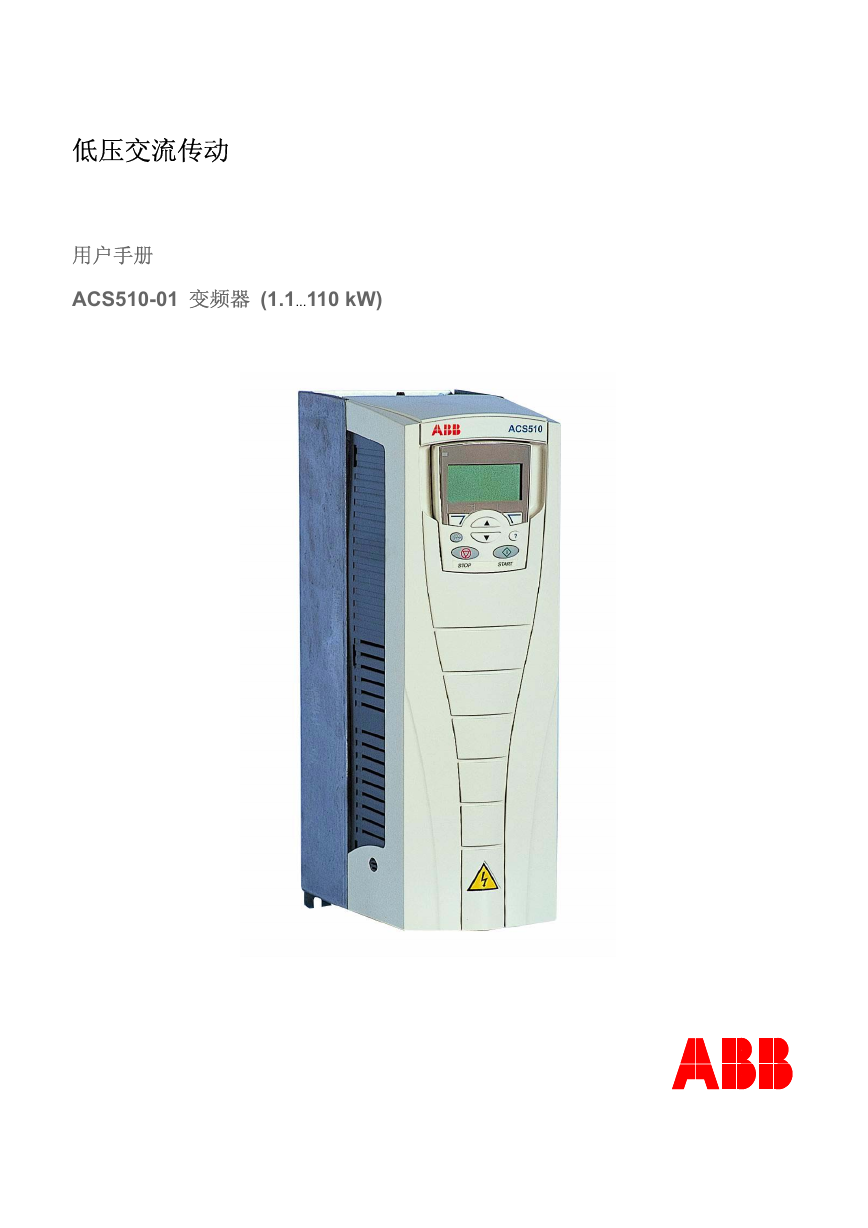

    低压交流传动 用户手册 ACS510-01 变频器 (1.1...110 kW)

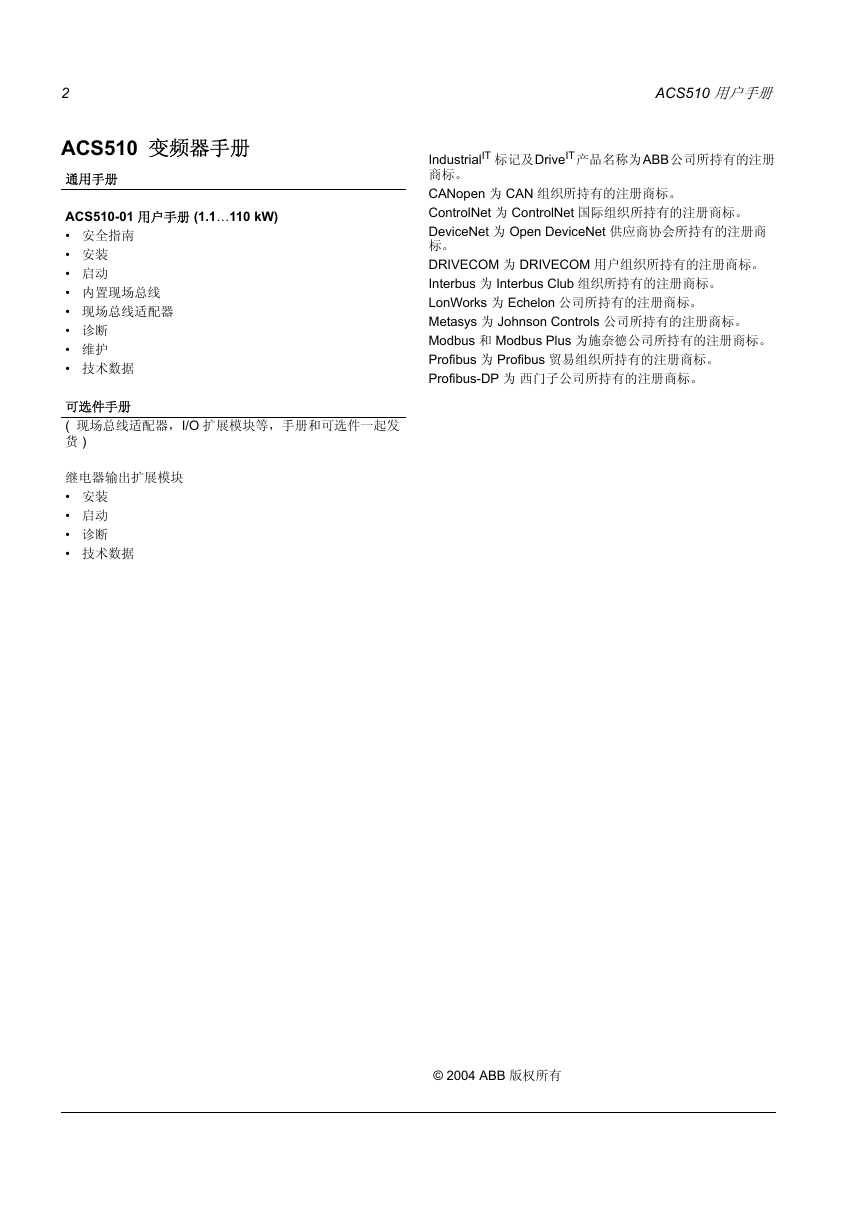

    ACS510 用户手册 IndustrialIT 标记及DriveIT产品名称为ABB公司所持有的注册 商标。 CANopen 为 CAN 组织所持有的注册商标。 ControlNet 为 ControlNet 国际组织所持有的注册商标。 DeviceNet 为 Open DeviceNet 供应商协会所持有的注册商 标。 DRIVECOM 为 DRIVECOM 用户组织所持有的注册商标。 Interbus 为 Interbus Club 组织所持有的注册商标。 LonWorks 为 Echelon 公司所持有的注册商标。 Metasys 为 Johnson Controls 公司所持有的注册商标。 Modbus 和 Modbus Plus 为施奈德公司所持有的注册商标。 Profibus 为 Profibus 贸易组织所持有的注册商标。 Profibus-DP 为 西门子公司所持有的注册商标。 2 ACS510 变频器手册 通用手册 ACS510-01 用户手册 (1.1…110 kW) • 安全指南 • 安装 • 启动 • 内置现场总线 • 现场总线适配器 • 诊断 • 维护 • 技术数据 可选件手册 ( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发 货 ) 继电器输出扩展模块 • 安装 • 启动 • 诊断 • 技术数据 © 2004 ABB 版权所有

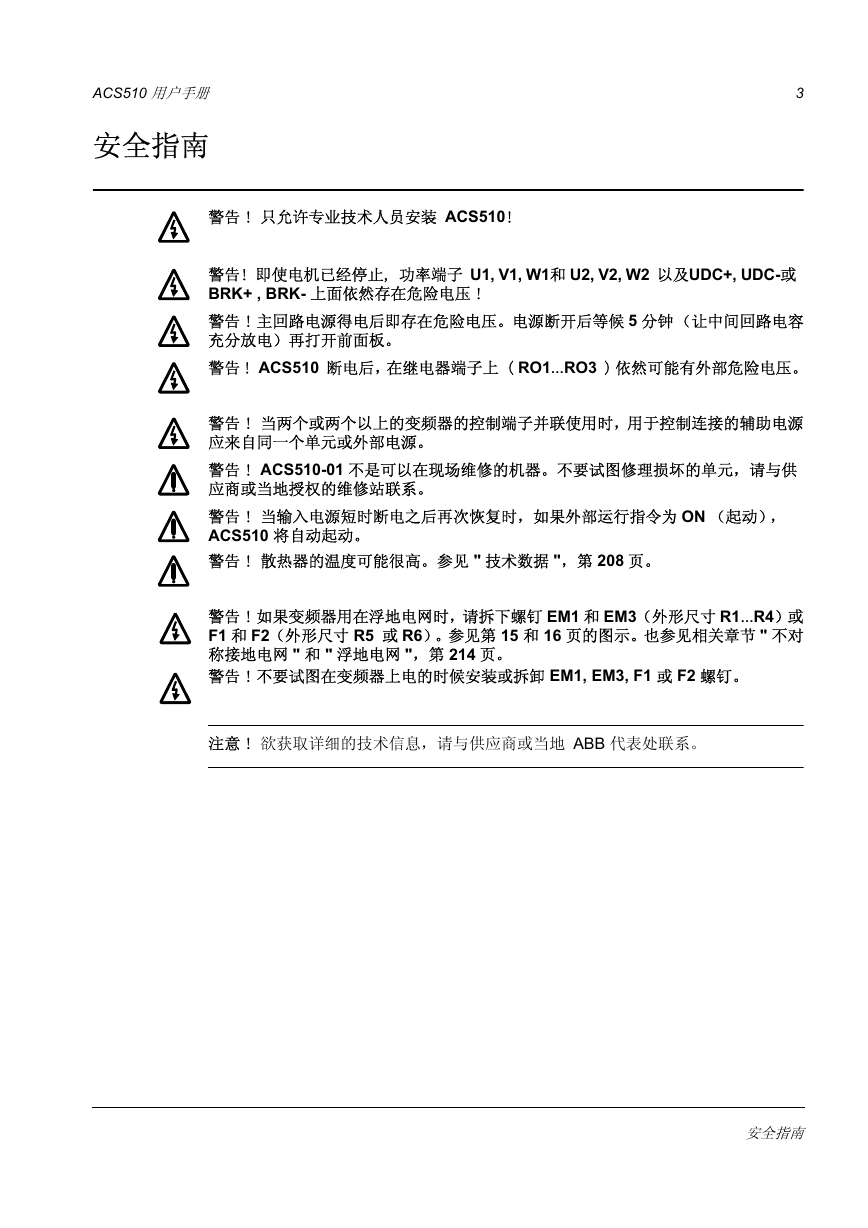

    ACS510 用户手册 安全指南 3 警告 ! 只允许专业技术人员安装 ACS510! 警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或 BRK+ , BRK- 上面依然存在危险电压 ! 警告 ! 主回路电源得电后即存在危险电压。电源断开后等候 5 分钟 （让中间回路电容 充分放电）再打开前面板。 警告 ! ACS510 断电后，在继电器端子上 ( RO1…RO3 ) 依然可能有外部危险电压。 警告 ! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源 应来自同一个单元或外部电源。 警告 ! ACS510-01 不是可以在现场维修的机器。不要试图修理损坏的单元，请与供 应商或当地授权的维修站联系。 警告 ! 当输入电源短时断电之后再次恢复时，如果外部运行指令为 ON （起动）， ACS510 将自动起动。 警告 ! 散热器的温度可能很高。参见 " 技术数据 "，第 208 页。 警告 ! 如果变频器用在浮地电网时，请拆下螺钉 EM1 和 EM3（外形尺寸 R1…R4）或 F1 和 F2（外形尺寸 R5 或 R6）。参见第 15 和 16 页的图示。也参见相关章节 " 不对 称接地电网 " 和 " 浮地电网 "，第 214 页。 警告 ! 不要试图在变频器上电的时候安装或拆卸 EM1, EM3, F1 或 F2 螺钉。 注意 ! 欲获取详细的技术信息，请与供应商或当地 ABB 代表处联系。 安全指南

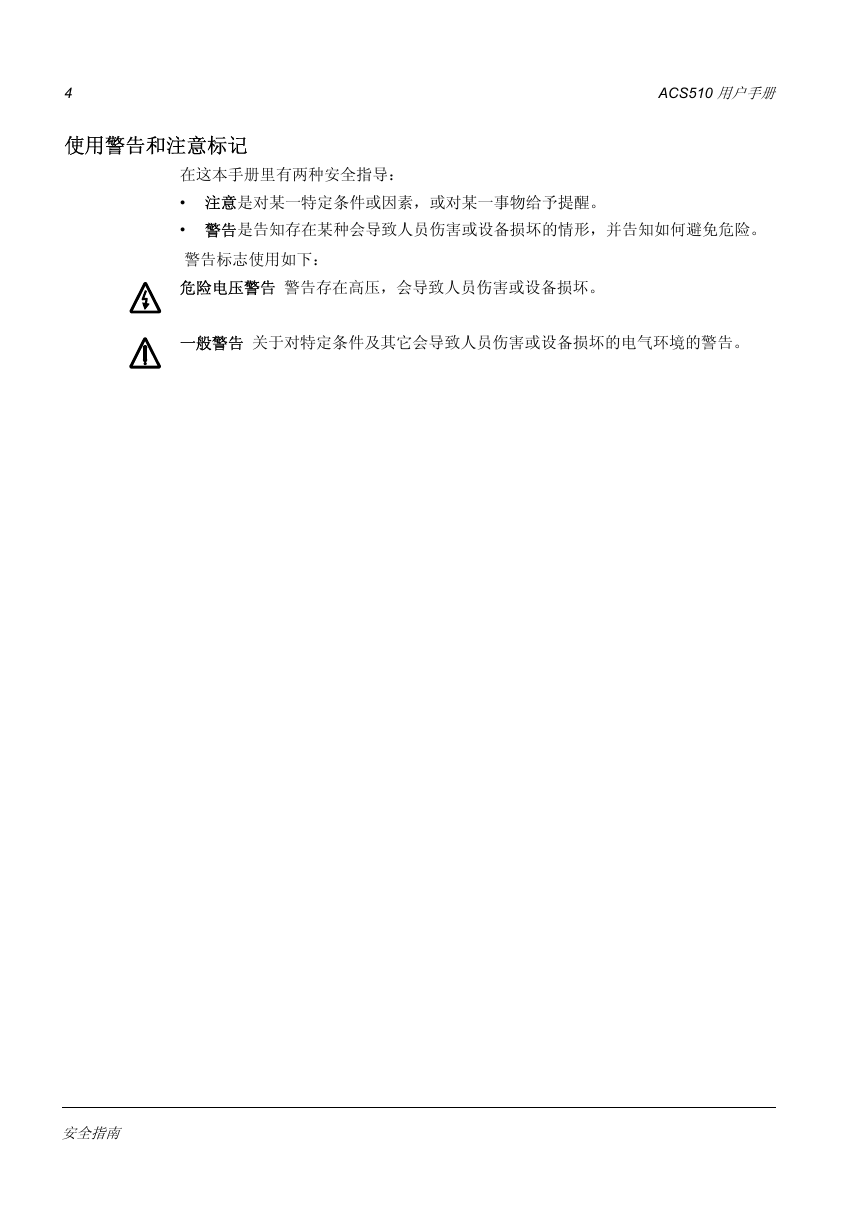

    4 使用警告和注意标记 ACS510 用户手册 注意是对某一特定条件或因素，或对某一事物给予提醒。 警告是告知存在某种会导致人员伤害或设备损坏的情形，并告知如何避免危险。 在这本手册里有两种安全指导： • • 警告标志使用如下： 危险电压警告 警告存在高压，会导致人员伤害或设备损坏。 一般警告 关于对特定条件及其它会导致人员伤害或设备损坏的电气环境的警告。 安全指南

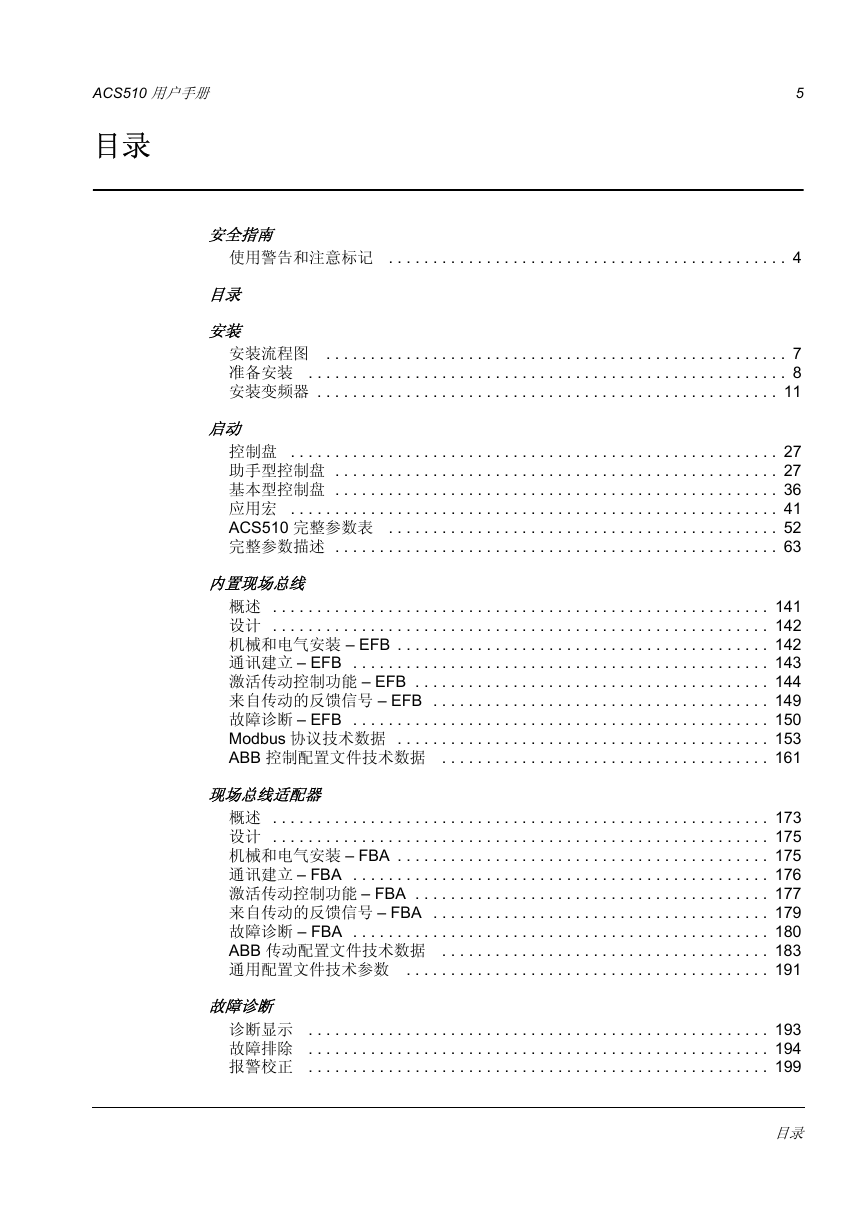

    ACS510 用户手册 目录 5 安全指南 使用警告和注意标记 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 目录 安装 安装流程图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 准备安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 安装变频器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 启动 控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 助手型控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 基本型控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 应用宏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 ACS510 完整参数表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 完整参数描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 内置现场总线 概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141 设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 机械和电气安装 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 通讯建立 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143 激活传动控制功能 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 来自传动的反馈信号 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 故障诊断 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 Modbus 协议技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 ABB 控制配置文件技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161 现场总线适配器 概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173 设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175 机械和电气安装 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175 通讯建立 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176 激活传动控制功能 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177 来自传动的反馈信号 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179 故障诊断 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180 ABB 传动配置文件技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183 通用配置文件技术参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191 故障诊断 诊断显示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194 报警校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199 目录

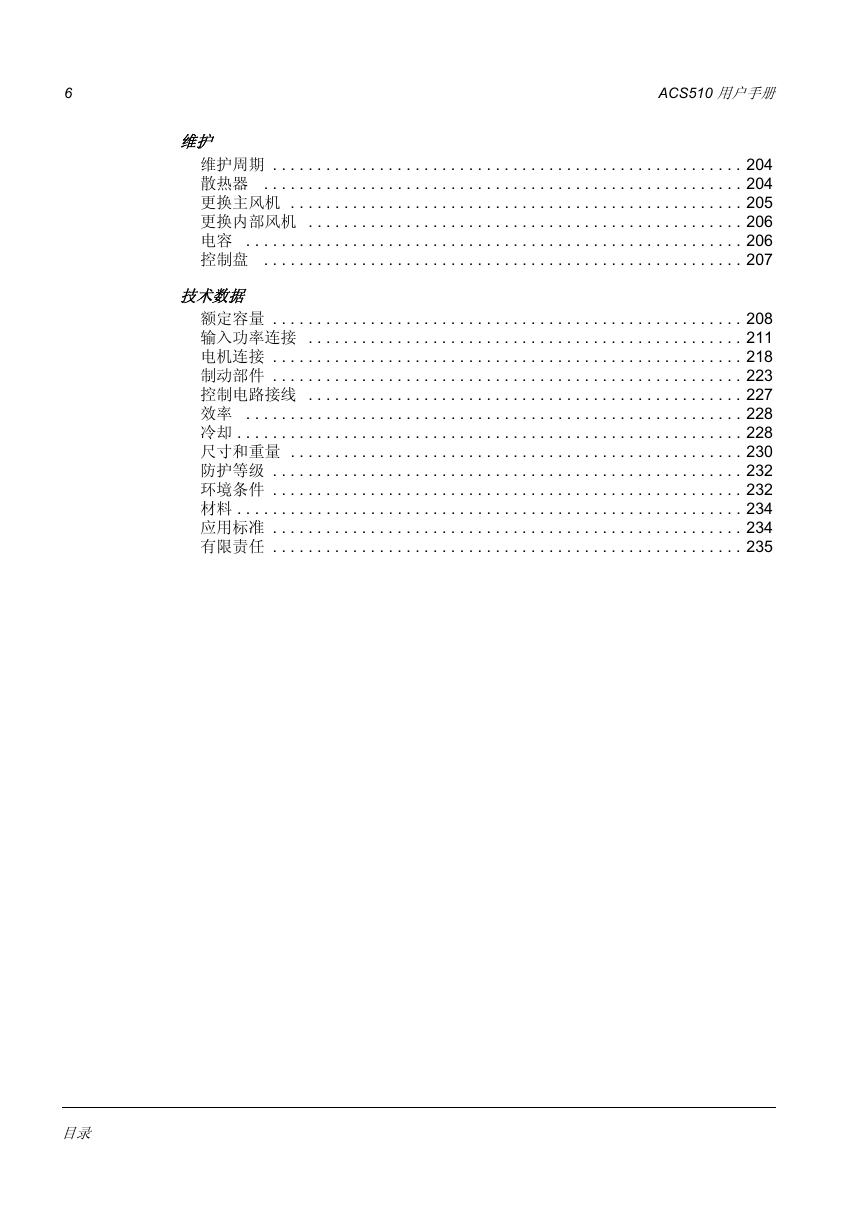

    6 维护 ACS510 用户手册 维护周期 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204 散热器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204 更换主风机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205 更换内部风机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206 电容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206 控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 技术数据 额定容量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208 输入功率连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211 电机连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218 制动部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223 控制电路接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227 效率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228 冷却 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228 尺寸和重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232 环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232 材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234 应用标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234 有限责任 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235 目录

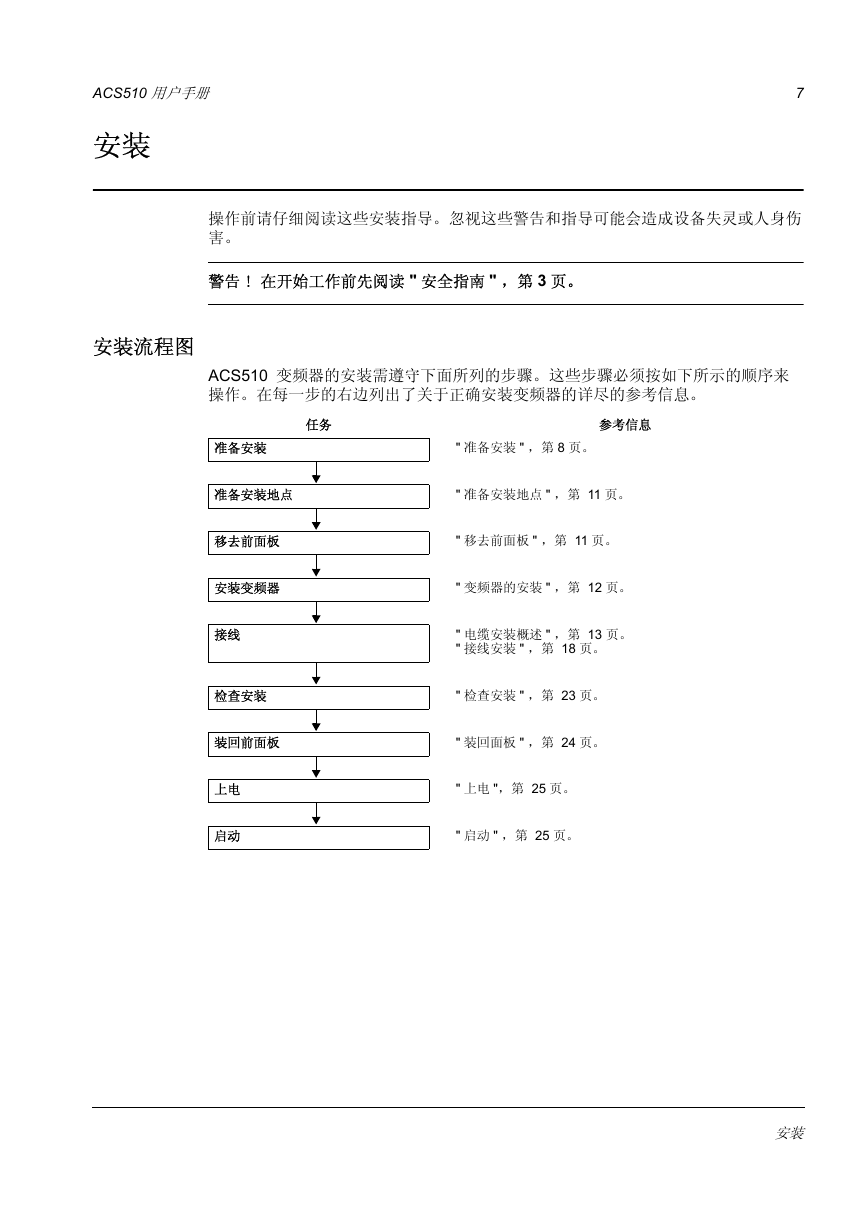

    ACS510 用户手册 安装 7 操作前请仔细阅读这些安装指导。忽视这些警告和指导可能会造成设备失灵或人身伤 害。 警告 ! 在开始工作前先阅读 " 安全指南 " ，第 3 页。 安装流程图 ACS510 变频器的安装需遵守下面所列的步骤。这些步骤必须按如下所示的顺序来 操作。在每一步的右边列出了关于正确安装变频器的详尽的参考信息。 任务 参考信息 准备安装 准备安装地点 移去前面板 安装变频器 接线 检查安装 装回前面板 上电 启动 " 准备安装 " ，第 8 页。 " 准备安装地点 " ，第 11 页。 " 移去前面板 " ，第 11 页。 " 变频器的安装 " ，第 12 页。 " 电缆安装概述 " ，第 13 页。 " 接线安装 " ，第 18 页。 " 检查安装 " ，第 23 页。 " 装回面板 " ，第 24 页。 " 上电 "，第 25 页。 " 启动 " ，第 25 页。 安装

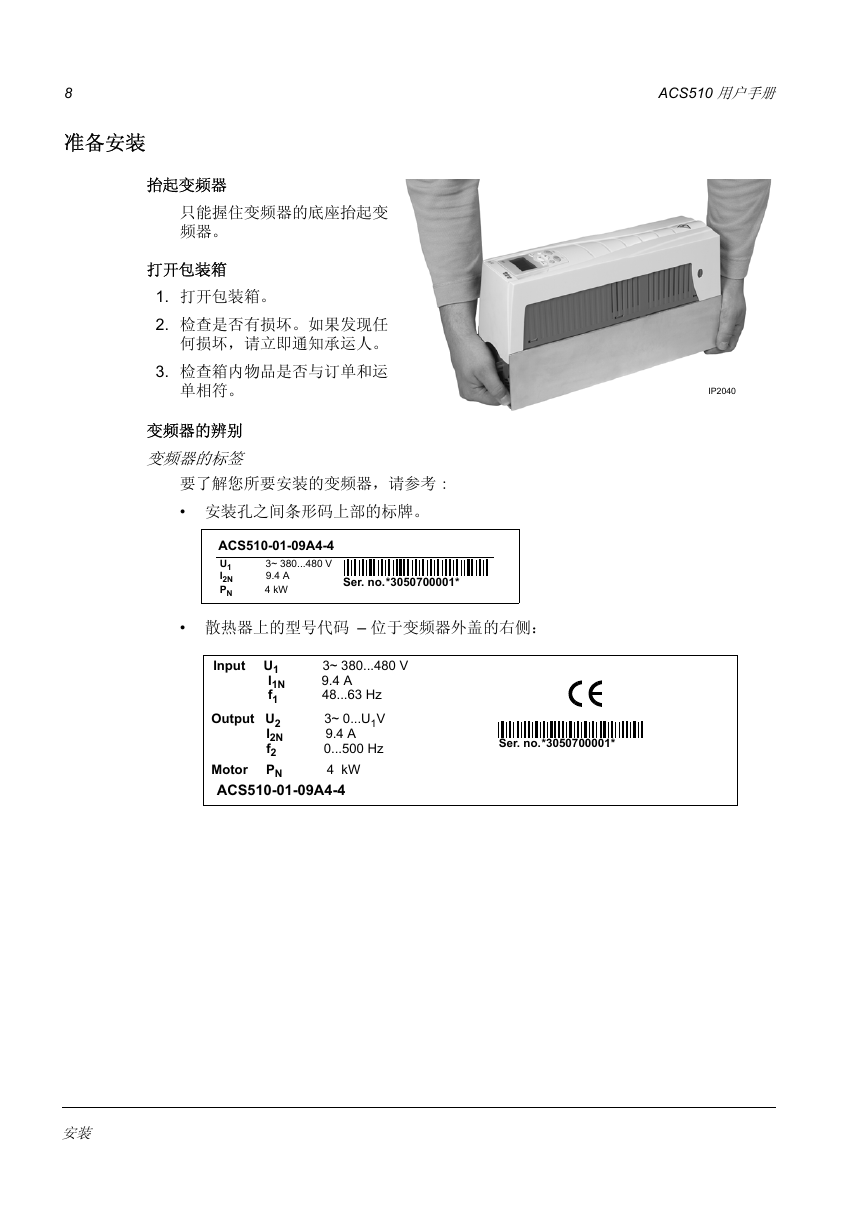

    8 准备安装 抬起变频器 只能握住变频器的底座抬起变 频器。 打开包装箱 1. 打开包装箱。 2. 检查是否有损坏。如果发现任 何损坏，请立即通知承运人。 3. 检查箱内物品是否与订单和运 单相符。 变频器的辨别 变频器的标签 ACS510 用户手册 IP2040 要了解您所要安装的变频器，请参考 : • 安装孔之间条形码上部的标牌。 ACS510-01-09A4-4 U1 3~ 380...480 V I2N 9.4 A PN 4 kW Ser. no. *3050700001* • 散热器上的型号代码 – 位于变频器外盖的右侧： Input U1 3~ 380...480 V I1N 9.4 A f1 48...63 Hz Output U2 3~ 0...U1V I2N 9.4 A f2 0...500 Hz Motor PN 4 kW ACS510-01-09A4-4 Ser. no. *3050700001* 安装
