基于matlab 串口通讯.doc
function serial_communication2_OpeningFcn(hObject, eventdata, handles, varargin)
handles.output = hObject;
warning('off');
javaFrame = get(hObject, 'JavaFrame');
javaFrame.setFigureIcon(javax.swing.ImageIcon('icon.jpg'));
%% 初始化参数
hasData = false; %表征串口是否接收到数据
isShow = false; %表征是否正在进行数据显示，即是否正在执行函数 dataDisp
isStopDisp = false; %表征是否按下了【停止显示】按钮
%表征是否勾选了【十六进制显示】
isHexDisp = false;
isHexSend = false;
%表征是否勾选了【十六进制发送】
numRec = 0;
numSend = 0;
strRec = '';
%% 将上述参数作为应用数据，存入窗口对象内
setappdata(hObject, 'hasData', hasData);
setappdata(hObject, 'strRec', strRec);
setappdata(hObject, 'numRec', numRec);
setappdata(hObject, 'numSend', numSend);
setappdata(hObject, 'isShow', isShow);
setappdata(hObject, 'isStopDisp', isStopDisp);
setappdata(hObject, 'isHexDisp', isHexDisp);
setappdata(hObject, 'isHexSend', isHexSend);
guidata(hObject, handles);
%接收字符计数
%发送字符计数
%已接收的字符串
function start_serial_Callback(hObject, eventdata, handles)
% 【打开/关闭串口】按钮的回调函数
% 打开串口，并初始化相关参数
%% 若按下【打开串口】按钮，打开串口
if get(hObject, 'value')
%% 获取串口的端口名
com_n = sprintf('com%d', get(handles.com, 'value'));
%% 获取波特率
rates = [300 600 1200 2400 4800 9600 19200 38400 43000 56000 57600 115200];
baud_rate = rates(get(handles.rate, 'value'));
%% 获取校验位设置
switch get(handles.jiaoyan, 'value')
case 1
jiaoyan = 'none';
case 2
jiaoyan = 'odd';
case 3
jiaoyan = 'even';

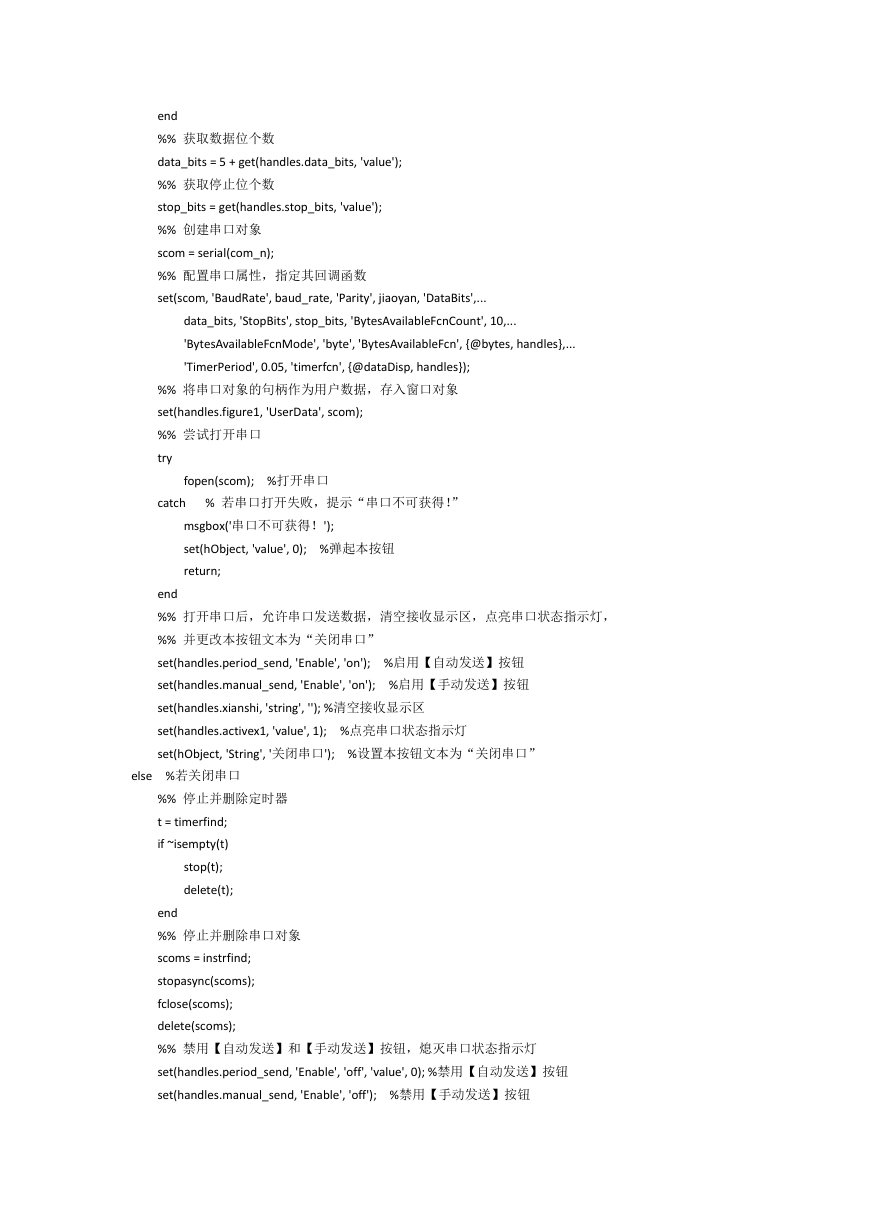

end
%% 获取数据位个数
data_bits = 5 + get(handles.data_bits, 'value');
%% 获取停止位个数
stop_bits = get(handles.stop_bits, 'value');
%% 创建串口对象
scom = serial(com_n);
%% 配置串口属性，指定其回调函数
set(scom, 'BaudRate', baud_rate, 'Parity', jiaoyan, 'DataBits',...
data_bits, 'StopBits', stop_bits, 'BytesAvailableFcnCount', 10,...
'BytesAvailableFcnMode', 'byte', 'BytesAvailableFcn', {@bytes, handles},...
'TimerPeriod', 0.05, 'timerfcn', {@dataDisp, handles});
%% 将串口对象的句柄作为用户数据，存入窗口对象
set(handles.figure1, 'UserData', scom);
%% 尝试打开串口
try
fopen(scom); %打开串口
catch
% 若串口打开失败，提示“串口不可获得！”
msgbox('串口不可获得！');
set(hObject, 'value', 0); %弹起本按钮
return;
end
%% 打开串口后，允许串口发送数据，清空接收显示区，点亮串口状态指示灯，
%% 并更改本按钮文本为“关闭串口”
set(handles.period_send, 'Enable', 'on'); %启用【自动发送】按钮
set(handles.manual_send, 'Enable', 'on'); %启用【手动发送】按钮
set(handles.xianshi, 'string', ''); %清空接收显示区
set(handles.activex1, 'value', 1); %点亮串口状态指示灯
set(hObject, 'String', '关闭串口'); %设置本按钮文本为“关闭串口”
else %若关闭串口
%% 停止并删除定时器
t = timerfind;
if ~isempty(t)
stop(t);
delete(t);
end
%% 停止并删除串口对象
scoms = instrfind;
stopasync(scoms);
fclose(scoms);
delete(scoms);
%% 禁用【自动发送】和【手动发送】按钮，熄灭串口状态指示灯
set(handles.period_send, 'Enable', 'off', 'value', 0); %禁用【自动发送】按钮
set(handles.manual_send, 'Enable', 'off'); %禁用【手动发送】按钮

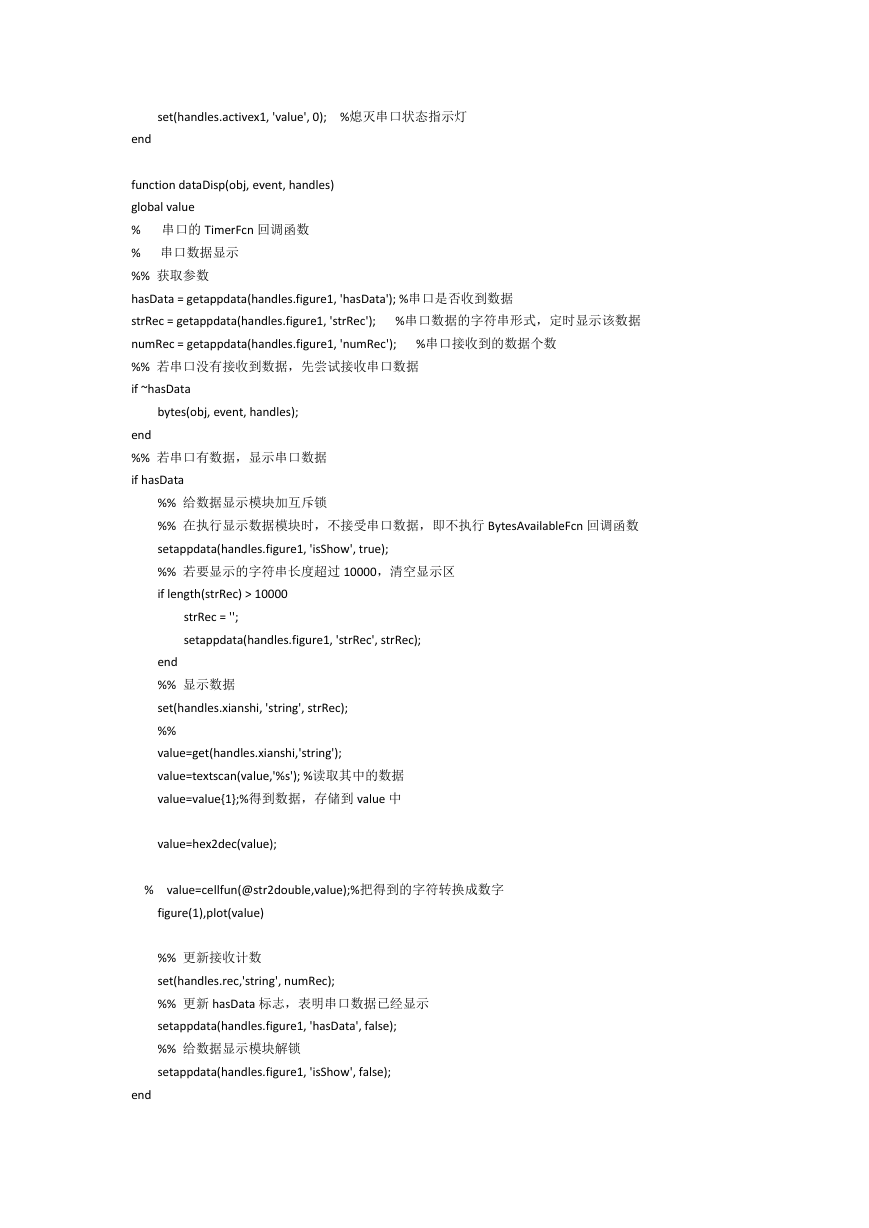

set(handles.activex1, 'value', 0); %熄灭串口状态指示灯
end
function dataDisp(obj, event, handles)
global value
% 串口的 TimerFcn 回调函数
% 串口数据显示
%% 获取参数
hasData = getappdata(handles.figure1, 'hasData'); %串口是否收到数据
strRec = getappdata(handles.figure1, 'strRec');
numRec = getappdata(handles.figure1, 'numRec');
%% 若串口没有接收到数据，先尝试接收串口数据
if ~hasData
%串口数据的字符串形式，定时显示该数据
%串口接收到的数据个数
bytes(obj, event, handles);
end
%% 若串口有数据，显示串口数据
if hasData
%% 给数据显示模块加互斥锁
%% 在执行显示数据模块时，不接受串口数据，即不执行 BytesAvailableFcn 回调函数
setappdata(handles.figure1, 'isShow', true);
%% 若要显示的字符串长度超过 10000，清空显示区
if length(strRec) > 10000
strRec = '';
setappdata(handles.figure1, 'strRec', strRec);
end
%% 显示数据
set(handles.xianshi, 'string', strRec);
%%
value=get(handles.xianshi,'string');
value=textscan(value,'%s'); %读取其中的数据
value=value{1};%得到数据，存储到 value 中
value=hex2dec(value);
% value=cellfun(@str2double,value);%把得到的字符转换成数字
figure(1),plot(value)
%% 更新接收计数
set(handles.rec,'string', numRec);
%% 更新 hasData 标志，表明串口数据已经显示
setappdata(handles.figure1, 'hasData', false);
%% 给数据显示模块解锁
setappdata(handles.figure1, 'isShow', false);
end

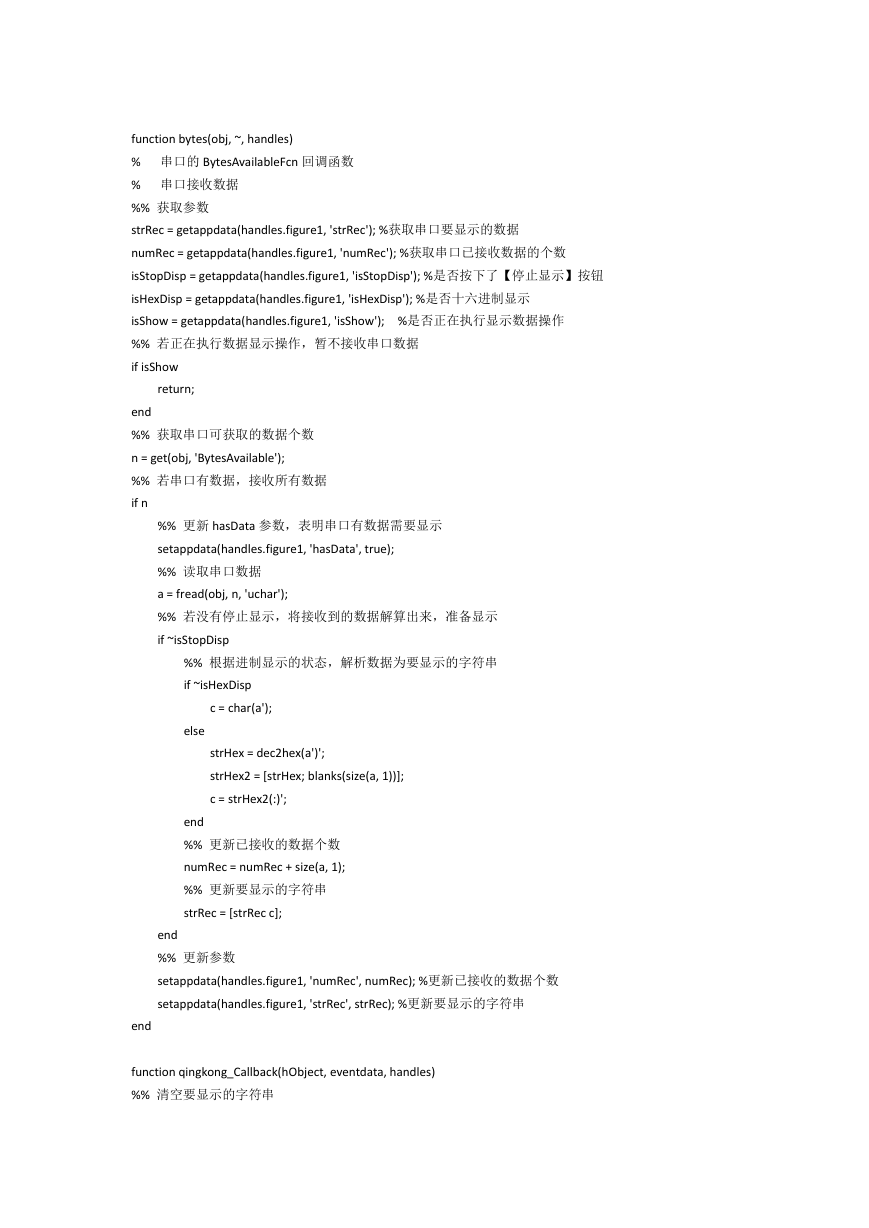

function bytes(obj, ~, handles)
% 串口的 BytesAvailableFcn 回调函数
% 串口接收数据
%% 获取参数
strRec = getappdata(handles.figure1, 'strRec'); %获取串口要显示的数据
numRec = getappdata(handles.figure1, 'numRec'); %获取串口已接收数据的个数
isStopDisp = getappdata(handles.figure1, 'isStopDisp'); %是否按下了【停止显示】按钮
isHexDisp = getappdata(handles.figure1, 'isHexDisp'); %是否十六进制显示
isShow = getappdata(handles.figure1, 'isShow'); %是否正在执行显示数据操作
%% 若正在执行数据显示操作，暂不接收串口数据
if isShow
return;
end
%% 获取串口可获取的数据个数
n = get(obj, 'BytesAvailable');
%% 若串口有数据，接收所有数据
if n
%% 更新 hasData 参数，表明串口有数据需要显示
setappdata(handles.figure1, 'hasData', true);
%% 读取串口数据
a = fread(obj, n, 'uchar');
%% 若没有停止显示，将接收到的数据解算出来，准备显示
if ~isStopDisp
%% 根据进制显示的状态，解析数据为要显示的字符串
if ~isHexDisp
c = char(a');
else
strHex = dec2hex(a')';
strHex2 = [strHex; blanks(size(a, 1))];
c = strHex2(:)';
end
%% 更新已接收的数据个数
numRec = numRec + size(a, 1);
%% 更新要显示的字符串
strRec = [strRec c];
end
%% 更新参数
setappdata(handles.figure1, 'numRec', numRec); %更新已接收的数据个数
setappdata(handles.figure1, 'strRec', strRec); %更新要显示的字符串
end
function qingkong_Callback(hObject, eventdata, handles)
%% 清空要显示的字符串

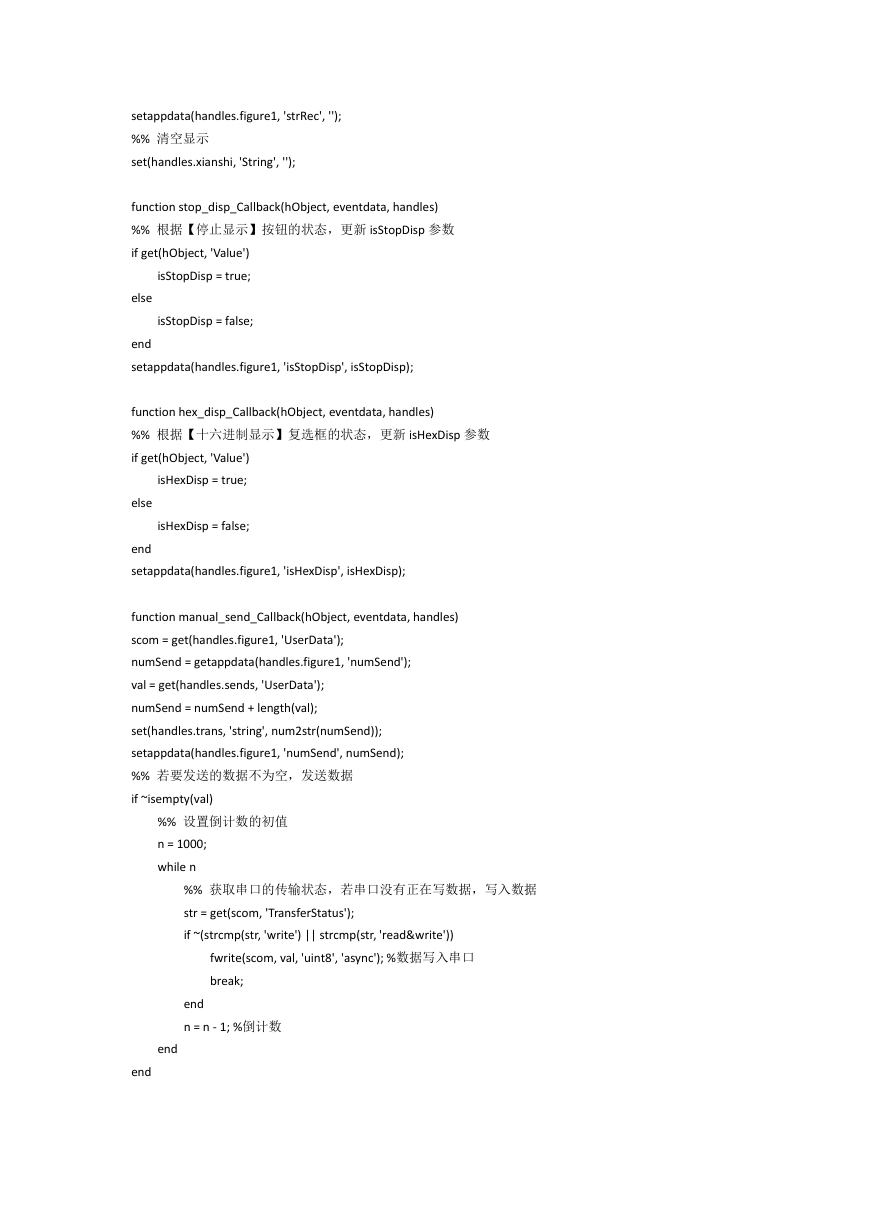

setappdata(handles.figure1, 'strRec', '');
%% 清空显示
set(handles.xianshi, 'String', '');
function stop_disp_Callback(hObject, eventdata, handles)
%% 根据【停止显示】按钮的状态，更新 isStopDisp 参数
if get(hObject, 'Value')
isStopDisp = true;
else
isStopDisp = false;
end
setappdata(handles.figure1, 'isStopDisp', isStopDisp);
function hex_disp_Callback(hObject, eventdata, handles)
%% 根据【十六进制显示】复选框的状态，更新 isHexDisp 参数
if get(hObject, 'Value')
isHexDisp = true;
else
isHexDisp = false;
end
setappdata(handles.figure1, 'isHexDisp', isHexDisp);
function manual_send_Callback(hObject, eventdata, handles)
scom = get(handles.figure1, 'UserData');
numSend = getappdata(handles.figure1, 'numSend');
val = get(handles.sends, 'UserData');
numSend = numSend + length(val);
set(handles.trans, 'string', num2str(numSend));
setappdata(handles.figure1, 'numSend', numSend);
%% 若要发送的数据不为空，发送数据
if ~isempty(val)
%% 设置倒计数的初值
n = 1000;
while n
%% 获取串口的传输状态，若串口没有正在写数据，写入数据
str = get(scom, 'TransferStatus');
if ~(strcmp(str, 'write') || strcmp(str, 'read&write'))
fwrite(scom, val, 'uint8', 'async'); %数据写入串口
break;
end
n = n - 1; %倒计数
end
end

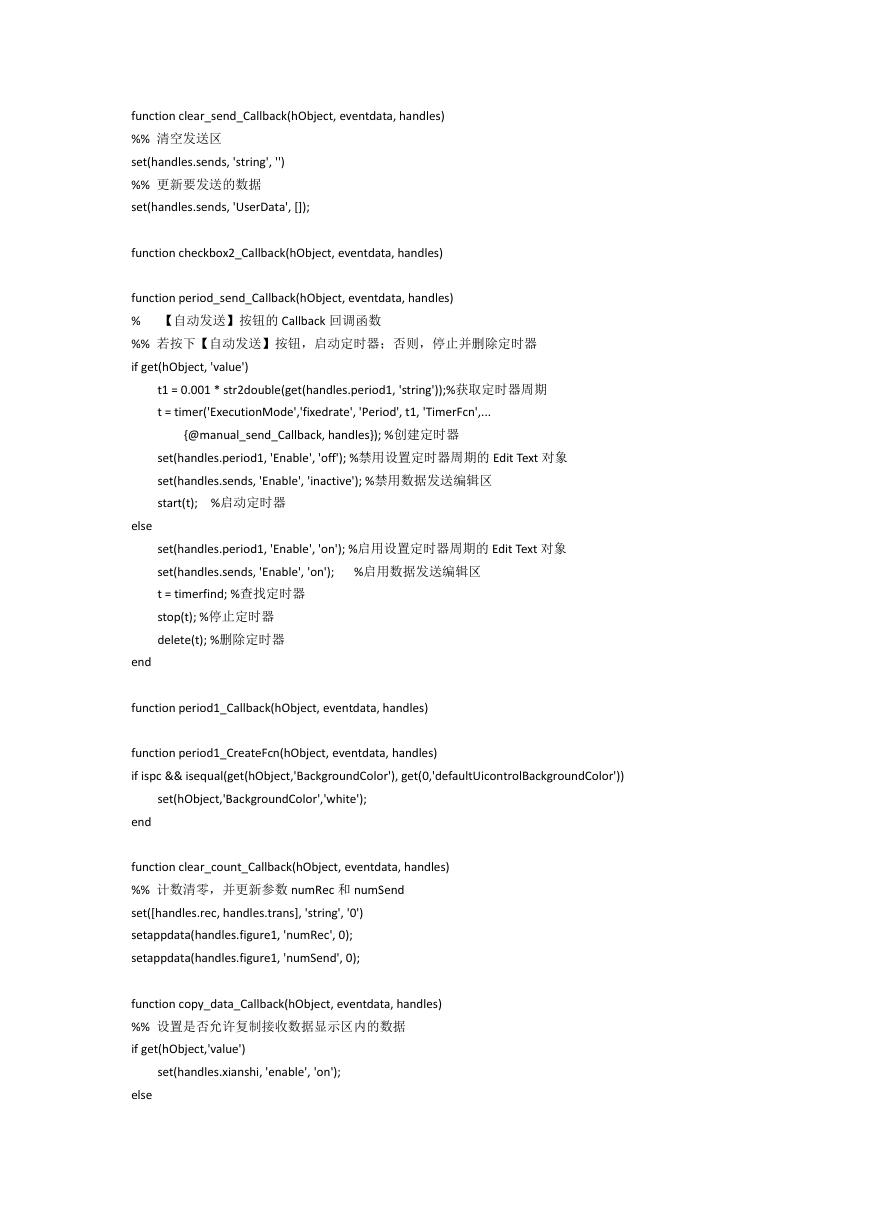

function clear_send_Callback(hObject, eventdata, handles)
%% 清空发送区
set(handles.sends, 'string', '')
%% 更新要发送的数据
set(handles.sends, 'UserData', []);
function checkbox2_Callback(hObject, eventdata, handles)
function period_send_Callback(hObject, eventdata, handles)
% 【自动发送】按钮的 Callback 回调函数
%% 若按下【自动发送】按钮，启动定时器；否则，停止并删除定时器
if get(hObject, 'value')
t1 = 0.001 * str2double(get(handles.period1, 'string'));%获取定时器周期
t = timer('ExecutionMode','fixedrate', 'Period', t1, 'TimerFcn',...
{@manual_send_Callback, handles}); %创建定时器
set(handles.period1, 'Enable', 'off'); %禁用设置定时器周期的 Edit Text 对象
set(handles.sends, 'Enable', 'inactive'); %禁用数据发送编辑区
start(t); %启动定时器
else
end
set(handles.period1, 'Enable', 'on'); %启用设置定时器周期的 Edit Text 对象
set(handles.sends, 'Enable', 'on');
t = timerfind; %查找定时器
stop(t); %停止定时器
delete(t); %删除定时器
%启用数据发送编辑区
function period1_Callback(hObject, eventdata, handles)
function period1_CreateFcn(hObject, eventdata, handles)
if ispc && isequal(get(hObject,'BackgroundColor'), get(0,'defaultUicontrolBackgroundColor'))
set(hObject,'BackgroundColor','white');
end
function clear_count_Callback(hObject, eventdata, handles)
%% 计数清零，并更新参数 numRec 和 numSend
set([handles.rec, handles.trans], 'string', '0')
setappdata(handles.figure1, 'numRec', 0);
setappdata(handles.figure1, 'numSend', 0);
function copy_data_Callback(hObject, eventdata, handles)
%% 设置是否允许复制接收数据显示区内的数据
if get(hObject,'value')
set(handles.xianshi, 'enable', 'on');
else
set(handles.xianshi, 'enable', 'inactive');
end

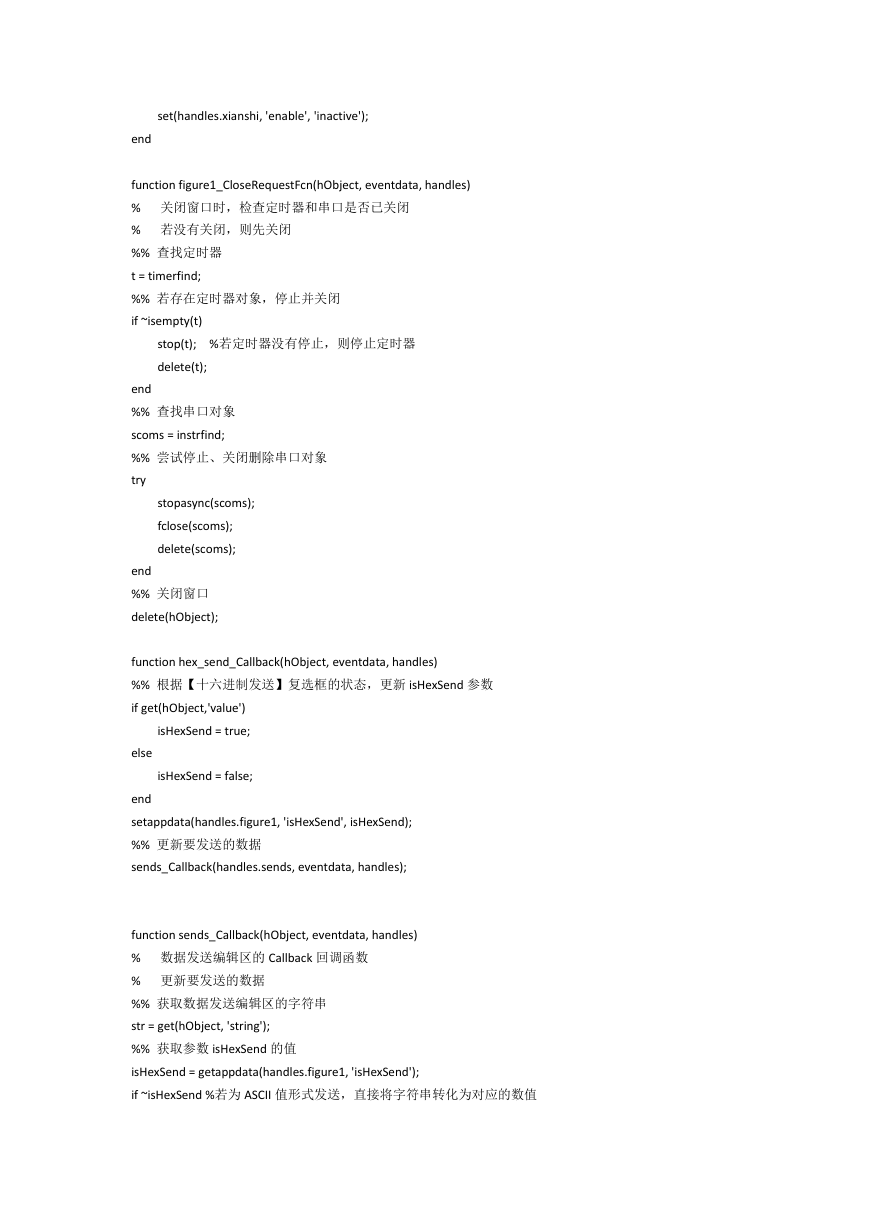

function figure1_CloseRequestFcn(hObject, eventdata, handles)
% 关闭窗口时，检查定时器和串口是否已关闭
% 若没有关闭，则先关闭
%% 查找定时器
t = timerfind;
%% 若存在定时器对象，停止并关闭
if ~isempty(t)
stop(t); %若定时器没有停止，则停止定时器
delete(t);
end
%% 查找串口对象
scoms = instrfind;
%% 尝试停止、关闭删除串口对象
try
stopasync(scoms);
fclose(scoms);
delete(scoms);
end
%% 关闭窗口
delete(hObject);
function hex_send_Callback(hObject, eventdata, handles)
%% 根据【十六进制发送】复选框的状态，更新 isHexSend 参数
if get(hObject,'value')
isHexSend = true;
else
isHexSend = false;
end
setappdata(handles.figure1, 'isHexSend', isHexSend);
%% 更新要发送的数据
sends_Callback(handles.sends, eventdata, handles);
function sends_Callback(hObject, eventdata, handles)
% 数据发送编辑区的 Callback 回调函数
% 更新要发送的数据
%% 获取数据发送编辑区的字符串
str = get(hObject, 'string');
%% 获取参数 isHexSend 的值
isHexSend = getappdata(handles.figure1, 'isHexSend');
if ~isHexSend %若为 ASCII 值形式发送，直接将字符串转化为对应的数值

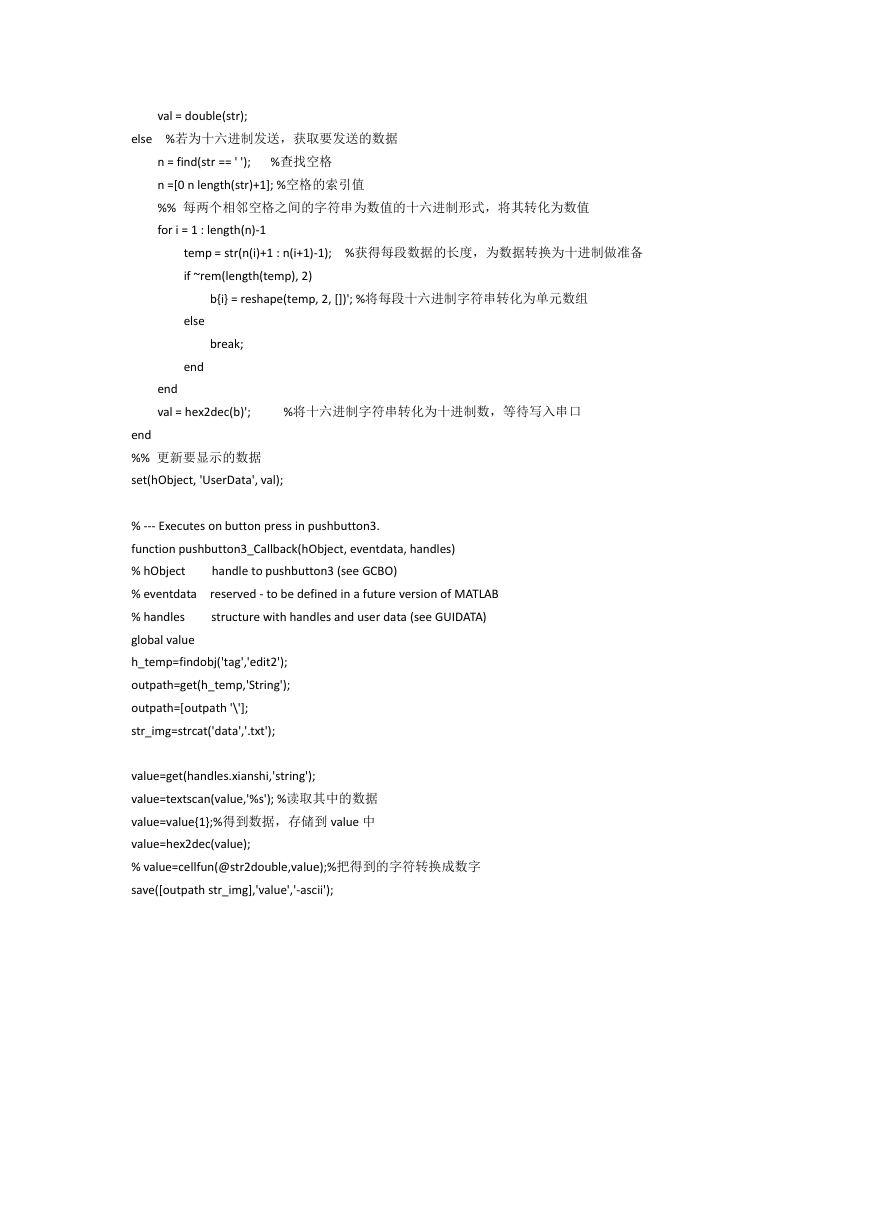

val = double(str);
else %若为十六进制发送，获取要发送的数据
%查找空格
n = find(str == ' ');
n =[0 n length(str)+1]; %空格的索引值
%% 每两个相邻空格之间的字符串为数值的十六进制形式，将其转化为数值
for i = 1 : length(n)-1
temp = str(n(i)+1 : n(i+1)-1); %获得每段数据的长度，为数据转换为十进制做准备
if ~rem(length(temp), 2)
b{i} = reshape(temp, 2, [])'; %将每段十六进制字符串转化为单元数组
else
end
break;
end
val = hex2dec(b)';
%将十六进制字符串转化为十进制数，等待写入串口
end
%% 更新要显示的数据
set(hObject, 'UserData', val);
handle to pushbutton3 (see GCBO)
reserved - to be defined in a future version of MATLAB
structure with handles and user data (see GUIDATA)
% --- Executes on button press in pushbutton3.
function pushbutton3_Callback(hObject, eventdata, handles)
% hObject
% eventdata
% handles
global value
h_temp=findobj('tag','edit2');
outpath=get(h_temp,'String');
outpath=[outpath '\'];
str_img=strcat('data','.txt');
value=get(handles.xianshi,'string');
value=textscan(value,'%s'); %读取其中的数据
value=value{1};%得到数据，存储到 value 中
value=hex2dec(value);
% value=cellfun(@str2double,value);%把得到的字符转换成数字
save([outpath str_img],'value','-ascii');
