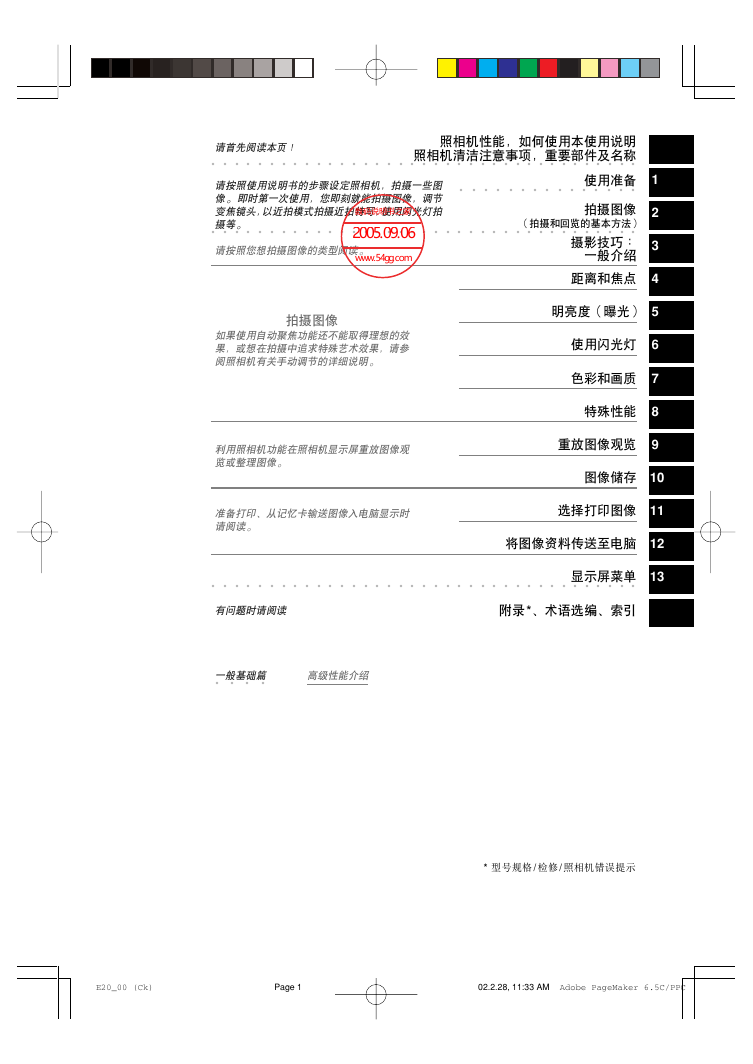

請首先閱讀本頁！照相機性能﹐如何使用本使用說明照相機清潔注意事項﹐重要部件及名稱 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 使用準備請按照使用說明書的步驟設定照相機﹐拍攝一些圖像°C即時第一次使用﹐您即刻就能拍攝圖像﹐調節變焦鏡頭﹐以近拍模式拍攝近拍特寫﹐使用閃光燈拍攝等°C ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 請按照您想拍攝圖像的類型閱讀°C 拍攝圖像如果使用自動聚焦功能還不能取得理想的效果﹐或想在拍攝中追求特殊藝術效果﹐請參閱照相機有關手動調節的詳細說明°C 利用照相機功能在照相機顯示屏重放圖像觀覽或整理圖像°C 准備打印﹑從記憶卡輸送圖像入電腦顯示時請閱讀°C ○ ○ ○ ○ 拍攝圖像（拍攝和回覽的基本方法）攝影技巧：一般介紹 ○ ○ ○ ○ ○ ○ ○ 距離和焦點明亮度（曝光）使用閃光燈色彩和畫質特殊性能重放圖像觀覽圖像儲存選擇打印圖像 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 有問題時請閱讀附錄*﹑術語選編﹑索引將圖像資料傳送至電腦顯示屏菜單一般基礎篇 ○ ○ ○ ○ 高級性能介紹 1 2 3 4 5 6 7 8 9 10 11 12 13 * 型號規格 / 檢修 / 照相機錯誤提示 E20_00 (Ck) Page 1 02.2.28, 11:33 AM Adobe PageMaker 6.5C/PPC

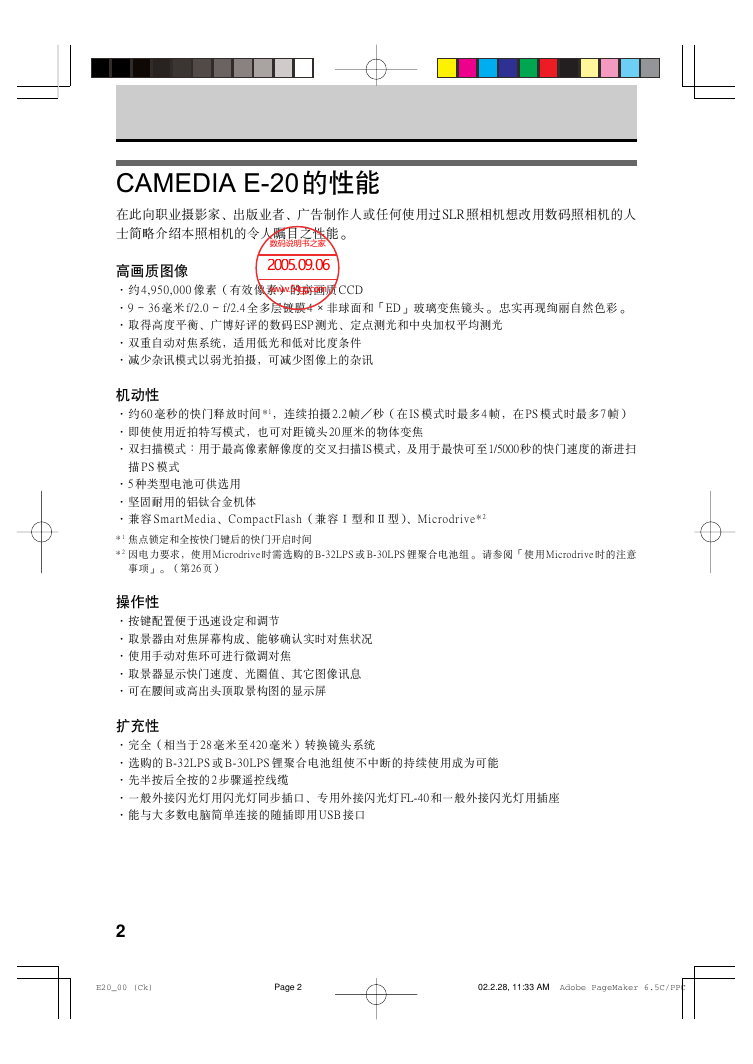

CAMEDIA E-20的性能在此向職業攝影家﹑出版業者﹑廣告制作人或任何使用過SLR照相機想改用數碼照相機的人士簡略介紹本照相機的令人矚目之性能°C 高畫質圖像 ‧約 4,950,000 像素（有效像素）的高畫質 CCD ‧9 ∼ 36 毫米 f/2.0 ∼ f/2.4 全多層鍍膜 4 ×非球面和「ED」玻璃變焦鏡頭 ° C 忠實再現絢麗自然色彩 ° C ‧取得高度平衡﹑廣博好評的數碼 ESP 測光﹑定點測光和中央加權平均測光 ‧雙重自動對焦係統﹐適用低光和低對比度條件 ‧減少雜訊模式以弱光拍攝﹐可減少圖像上的雜訊機動性 ‧約 60 毫秒的快門釋放時間 *1﹐連續拍攝 2.2 幀／秒（在 IS 模式時最多 4 幀﹐在 PS 模式時最多 7 幀） ‧即使使用近拍特寫模式﹐也可對距鏡頭 20厘米的物體變焦 ‧雙掃描模式：用於最高像素解像度的交叉掃描IS模式﹐及用於最快可至1/5000秒的快門速度的漸進掃描 PS 模式 ‧5 種類型電池可供選用 ‧堅固耐用的鋁鈦合金機體 ‧兼容 SmartMedia﹑CompactFlash（兼容Ⅰ型和Ⅱ型）﹑Microdrive* 2 * 1 焦點鎖定和全按快門鍵後的快門開啟時間 * 2 因電力要求﹐使用 Microdrive 時需選購的 B-32LPS 或 B-30LPS 鋰聚合電池組 ° C 請參閱「使用 Microdrive 時的注意事項」°C（第26 頁）操作性 ‧按鍵配置便於迅速設定和調節 ‧取景器由對焦屏幕構成﹑能夠確認實時對焦狀況 ‧使用手動對焦環可進行微調對焦 ‧取景器顯示快門速度﹑光圈值﹑其它圖像訊息 ‧可在腰間或高出頭頂取景構圖的顯示屏擴充性 ‧完全（相當於 28 毫米至 420 毫米）轉換鏡頭系統 ‧選購的 B-32LPS 或 B-30LPS 鋰聚合電池組使不中斷的持續使用成為可能 ‧先半按後全按的2 步驟遙控線纜 ‧一般外接閃光燈用閃光燈同步插口﹑專用外接閃光燈FL-40 和一般外接閃光燈用插座 ‧能與大多數電腦簡單連接的隨插即用 USB 接口 2 E20_00 (Ck) Page 2 02.2.28, 11:33 AM Adobe PageMaker 6.5C/PPC

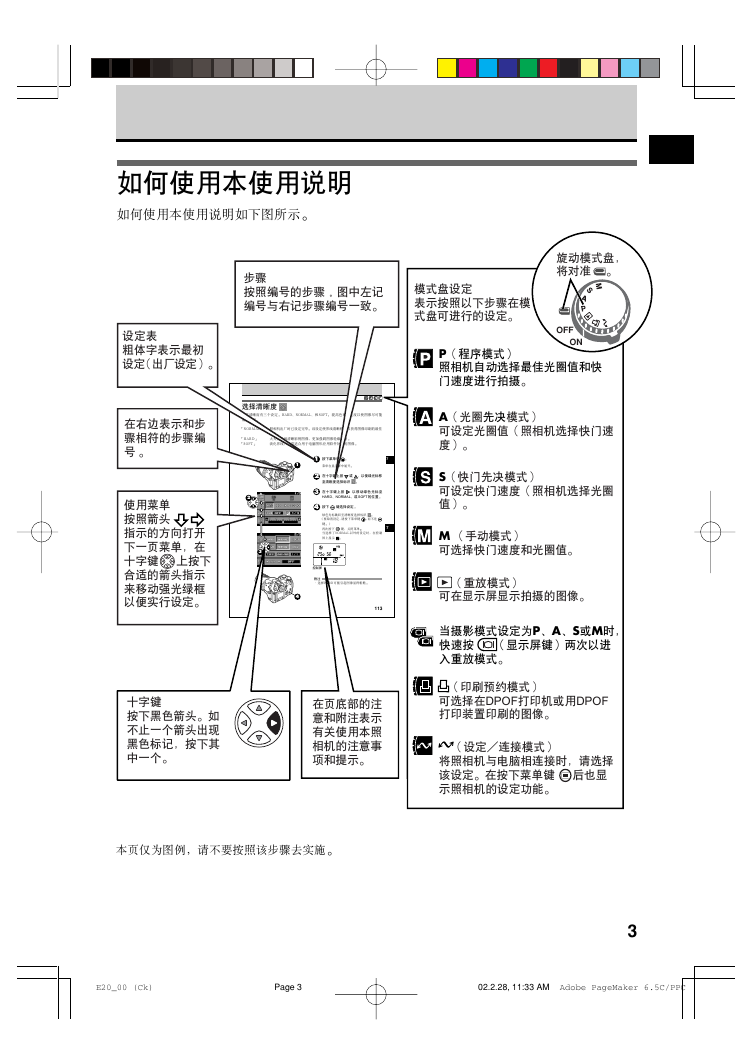

如何使用本使用說明如何使用本使用說明如下圖所示°C 步驟按照編號的步驟。圖中左記編號與右記步驟編號一致- 模式盤設定表示按照以下步驟在模式盤可進行的設定- 旋動模式盤﹐ 將對准 - OFF ON P（程序模式）照相機自動選擇最佳光圈值和快門速度進行拍攝- 選擇清晰度調節清晰度有三個設定 ° CHARD﹑NORMAL﹑和 SOFT° C 提高色彩對比度以使圖像儘可能清晰絢麗°C 「N O R M A L 」照相機出廠時已設定完畢°C該設定使界線清晰鮮明以獲得圖像印刷的最佳「H A R D 」「SOFT」焦點 °C 大大加強和清晰影視圖像﹐更加強調圖像輪廓清晰 °C 淡化界線﹐非常適合用於電腦圖形應用軟件處理的圖像 °C 1 按下菜單鍵 °C 菜單在顯示屏中展開°C 1 2 在十字鍵上按至清晰度選擇標識 °C 或 ﹐以使綠光標移 2 3 3 在十字鍵上按以移動綠色光標至 HARD﹑NORMAL﹑或SOFT的位置°C 4 按下鍵選擇設定 °C 綠色光標跳回至清晰度選擇標識 °C （要取消設定﹐請按下菜單鍵 ﹐而不是鍵°C）再次按下鍵﹐關閉菜單°C 當選擇了 NORMAL 以外的設定時﹐在控制屏上顯示 ° C 控制屏附注 ‧選擇 HARD 可能引起圖像顯得粗糙 ° C 4 113 在頁底部的注意和附注表示有關使用本照相機的注意事項和提示- 7 7 A（光圈先決模式）可設定光圈值（照相機選擇快門速度）- S（快門先決模式）可設定快門速度（照相機選擇光圈值）- M （手動模式）可選擇快門速度和光圈值- （重放模式）可在顯示屏顯示拍攝的圖像- 當攝影模式設定為P﹑A﹑S或M時﹐ 快速按（顯示屏鍵）兩次以進入重放模式- （印刷預約模式）可選擇在DPOF打印機或用DPOF 打印裝置印刷的圖像- （設定／連接模式）將照相機與電腦相連接時﹐請選擇該設定-在按下菜單鍵後也顯示照相機的設定功能- 設定表粗體字表示最初設定（出廠設定）- 在右邊表示和步驟相符的步驟編號 - 使用菜單按照箭頭指示的方向打開下一頁菜單﹐在十字鍵上按下合適的箭頭指示來移動強光綠框以便實行設定- 十字鍵按下黑色箭頭-如不止一個箭頭出現黑色標記﹐按下其中一個- 本頁僅為圖例﹐請不要按照該步驟去實施 °C E20_00 (Ck) Page 3 02.2.28, 11:33 AM Adobe PageMaker 6.5C/PPC 3 C

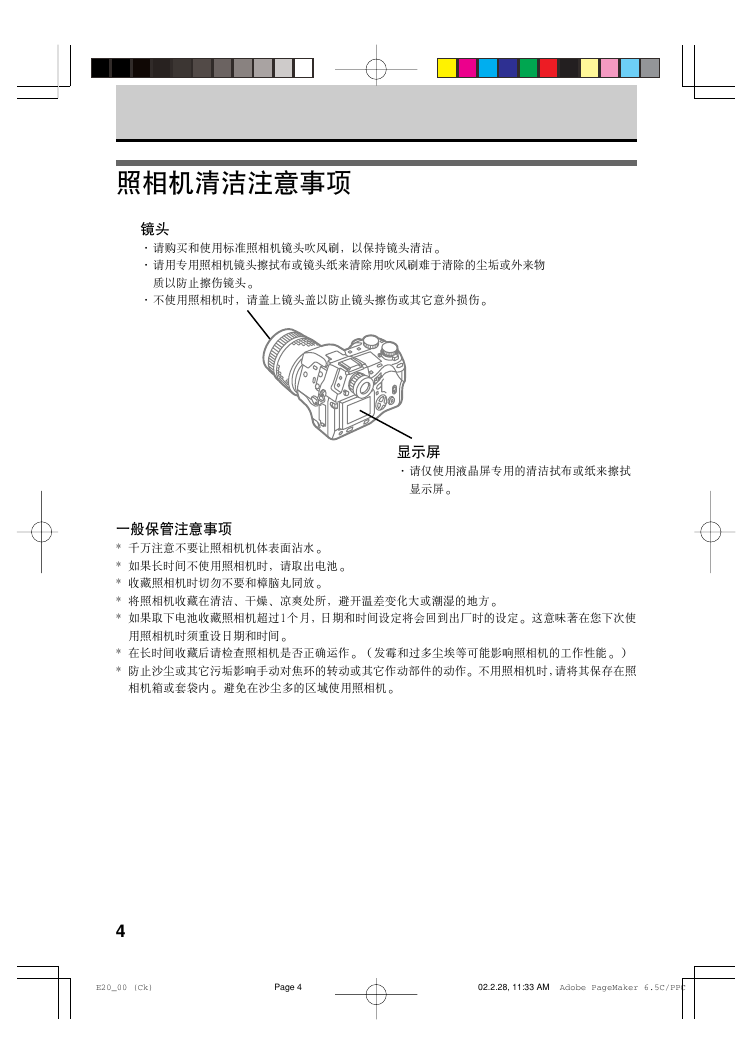

照相機清潔注意事項鏡頭 ‧請購買和使用標准照相機鏡頭吹風刷﹐以保持鏡頭清潔°C ‧請用專用照相機鏡頭擦拭布或鏡頭紙來清除用吹風刷難於清除的塵垢或外來物質以防止擦傷鏡頭 °C ‧不使用照相機時﹐請蓋上鏡頭蓋以防止鏡頭擦傷或其它意外損傷 °C 顯示屏 ‧請僅使用液晶屏專用的清潔拭布或紙來擦拭顯示屏 °C 一般保管注意事項 * 千萬注意不要讓照相機機體表面沾水°C * 如果長時間不使用照相機時﹐請取出電池 °C * 收藏照相機時切勿不要和樟腦丸同放°C * 將照相機收藏在清潔﹑幹燥﹑涼爽處所﹐避開溫差變化大或潮濕的地方°C * 如果取下電池收藏照相機超過1個月﹐日期和時間設定將會回到出廠時的設定°C這意味著在您下次使用照相機時須重設日期和時間°C * 在長時間收藏後請檢查照相機是否正確運作°C（發霉和過多塵埃等可能影響照相機的工作性能 °C） * 防止沙塵或其它污垢影響手動對焦環的轉動或其它作動部件的動作°C不用照相機時﹐請將其保存在照相機箱或套袋內°C避免在沙塵多的區域使用照相機 °C 4 E20_00 (Ck) Page 4 02.2.28, 11:33 AM Adobe PageMaker 6.5C/PPC

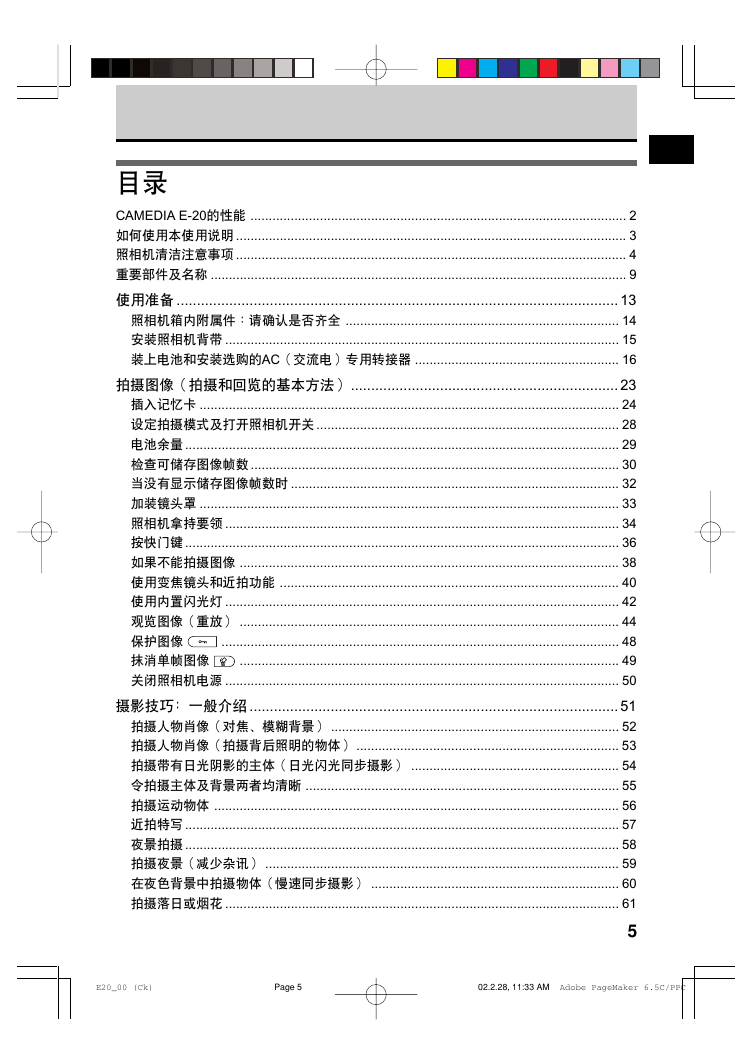

目錄 CAMEDIA E-20的性能 ....................................................................................................... 2 如何使用本使用說明 ........................................................................................................... 3 照相機清潔注意事項 ........................................................................................................... 4 重要部件及名稱 .................................................................................................................. 9 使用準備 ............................................................................................................. 13 照相機箱內附屬件：請確認是否齊全 ........................................................................... 14 安裝照相機背帶 ............................................................................................................ 15 裝上電池和安裝選購的AC（交流電）專用轉接器 ........................................................ 16 拍攝圖像（拍攝和回覽的基本方法） .................................................................. 23 插入記憶卡 ................................................................................................................... 24 設定拍攝模式及打開照相機開關 ................................................................................... 28 電池余量 ....................................................................................................................... 29 檢查可儲存圖像幀數 ..................................................................................................... 30 當沒有顯示儲存圖像幀數時 .......................................................................................... 32 加裝鏡頭罩 ................................................................................................................... 33 照相機拿持要領 ............................................................................................................ 34 按快門鍵 ....................................................................................................................... 36 如果不能拍攝圖像 ........................................................................................................ 38 使用變焦鏡頭和近拍功能 ............................................................................................. 40 使用內置閃光燈 ............................................................................................................ 42 觀覽圖像（重放） ........................................................................................................ 44 ............................................................................................................. 48 保護圖像 ........................................................................................................ 49 抹消單幀圖像關閉照相機電源 ............................................................................................................ 50 攝影技巧﹕一般介紹 ........................................................................................... 51 拍攝人物肖像（對焦﹑模糊背景） ............................................................................... 52 拍攝人物肖像（拍攝背後照明的物體） ........................................................................ 53 拍攝帶有日光陰影的主體（日光閃光同步攝影） ......................................................... 54 令拍攝主體及背景兩者均清晰 ...................................................................................... 55 拍攝運動物體 ............................................................................................................... 56 近拍特寫 ....................................................................................................................... 57 夜景拍攝 ....................................................................................................................... 58 拍攝夜景（減少雜訊） ................................................................................................. 59 在夜色背景中拍攝物體（慢速同步攝影） .................................................................... 60 拍攝落日或煙花 ............................................................................................................ 61 5 E20_00 (Ck) Page 5 02.2.28, 11:33 AM Adobe PageMaker 6.5C/PPC

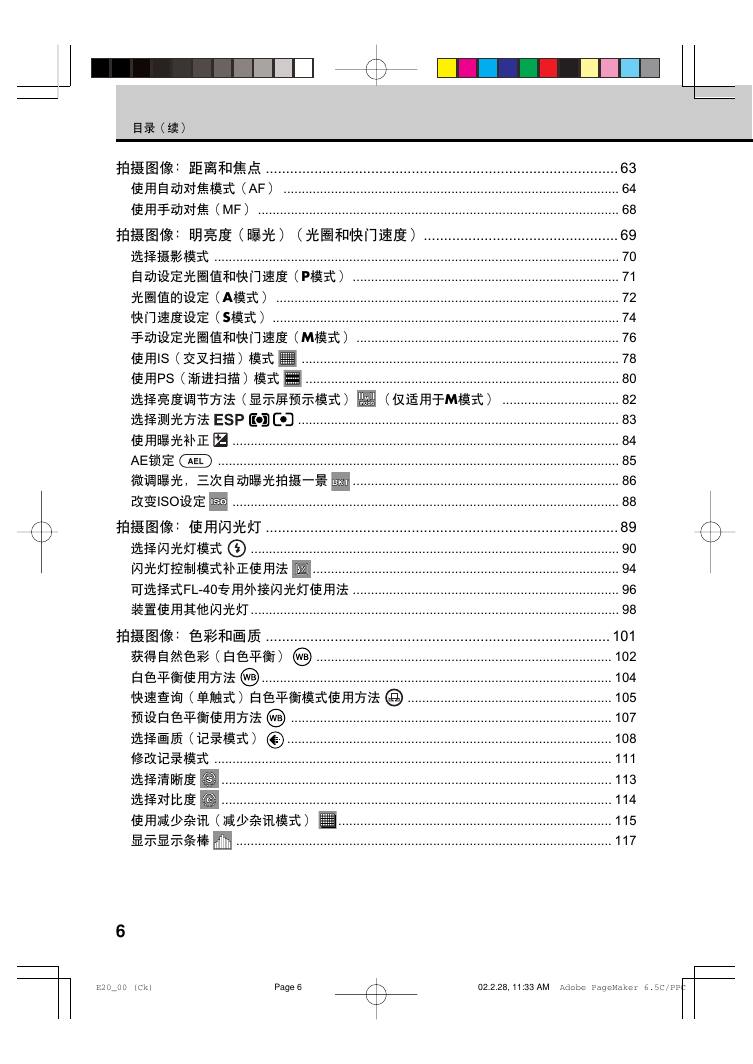

目錄（續）拍攝圖像﹕距離和焦點 ....................................................................................... 63 使用自動對焦模式（AF） ............................................................................................ 64 使用手動對焦（MF） ................................................................................................... 68 拍攝圖像﹕明亮度（曝光）（光圈和快門速度） ................................................ 69 選擇攝影模式 ............................................................................................................... 70 自動設定光圈值和快門速度（P模式） ......................................................................... 71 光圈值的設定（A模式） .............................................................................................. 72 快門速度設定（S模式） ............................................................................................... 74 手動設定光圈值和快門速度（M模式） ........................................................................ 76 ....................................................................................... 78 使用IS（交叉掃描）模式使用PS（漸進掃描）模式 ...................................................................................... 80 （僅適用於M模式） ................................ 82 選擇亮度調節方法（顯示屏預示模式）選擇測光方法 ........................................................................................ 83 使用曝光補正 .......................................................................................................... 84 .............................................................................................................. 85 AE鎖定微調曝光﹐三次自動曝光拍攝一景 ......................................................................... 86 .......................................................................................................... 88 改變ISO設定拍攝圖像﹕使用閃光燈 ....................................................................................... 89 ..................................................................................................... 90 選擇閃光燈模式閃光燈控制模式補正使用法 .................................................................................... 94 可選擇式FL-40專用外接閃光燈使用法 ......................................................................... 96 裝置使用其他閃光燈 ..................................................................................................... 98 拍攝圖像﹕色彩和畫質 ..................................................................................... 101 ................................................................................. 102 獲得自然色彩（白色平衡） ................................................................................................ 104 白色平衡使用方法快速查詢（單觸式）白色平衡模式使用方法 ........................................................ 105 ........................................................................................ 107 預設白色平衡使用方法選擇畫質（記錄模式） ......................................................................................... 108 修改記錄模式 ............................................................................................................. 111 ........................................................................................................... 113 選擇清晰度選擇對比度 ........................................................................................................... 114 使用減少雜訊（減少雜訊模式） ........................................................................... 115 ....................................................................................................... 117 顯示顯示條棒 6 E20_00 (Ck) Page 6 02.2.28, 11:33 AM Adobe PageMaker 6.5C/PPC

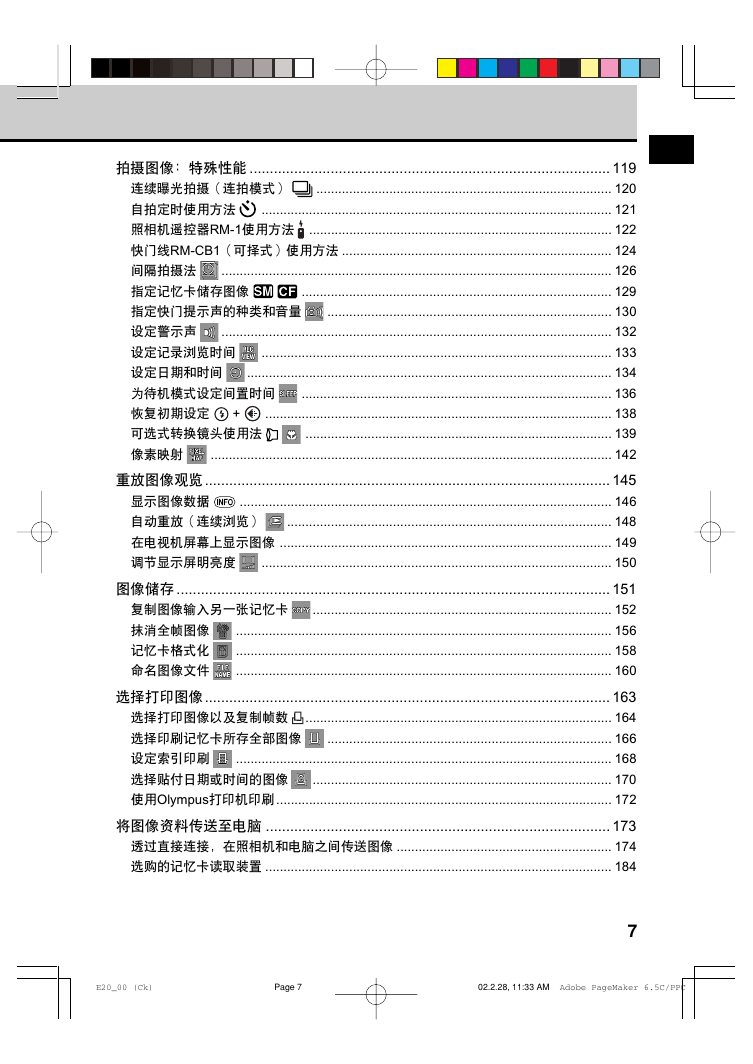

拍攝圖像﹕特殊性能 ......................................................................................... 119 ................................................................................. 120 連續曝光拍攝（連拍模式）自拍定時使用方法 ................................................................................................ 121 照相機遙控器RM-1使用方法 ................................................................................... 122 快門線RM-CB1（可擇式）使用方法 .......................................................................... 124 ........................................................................................................... 126 間隔拍攝法 ..................................................................................... 129 指定記憶卡儲存圖像 .............................................................................. 130 指定快門提示聲的種類和音量 ........................................................................................................... 132 設定警示聲 ................................................................................................ 133 設定記錄瀏覽時間 .................................................................................................... 134 設定日期和時間 ..................................................................................... 136 為待機模式設定間置時間 ............................................................................................... 138 恢復初期設定 .................................................................................... 139 可選式轉換鏡頭使用法 .............................................................................................................. 142 像素映射 + 重放圖像觀覽 .................................................................................................... 145 ...................................................................................................... 146 顯示圖像數據 ......................................................................................... 148 自動重放（連續瀏覽）在電視機屏幕上顯示圖像 ........................................................................................... 149 ................................................................................................ 150 調節顯示屏明亮度圖像儲存 ........................................................................................................... 151 .................................................................................. 152 ....................................................................................................... 156 ....................................................................................................... 158 ....................................................................................................... 160 復制圖像輸入另一張記憶卡抹消全幀圖像記憶卡格式化命名圖像文件選擇打印圖像 .................................................................................................... 163 .................................................................................... 164 選擇打印圖像以及復制幀數選擇印刷記憶卡所存全部圖像 .............................................................................. 166 ....................................................................................................... 168 設定索引印刷 .................................................................................. 170 選擇貼付日期或時間的圖像使用Olympus打印機印刷 ............................................................................................ 172 將圖像資料傳送至電腦 ..................................................................................... 173 透過直接連接﹐在照相機和電腦之間傳送圖像 ........................................................... 174 選購的記憶卡讀取裝置 ............................................................................................... 184 7 E20_00 (Ck) Page 7 02.2.28, 11:33 AM Adobe PageMaker 6.5C/PPC

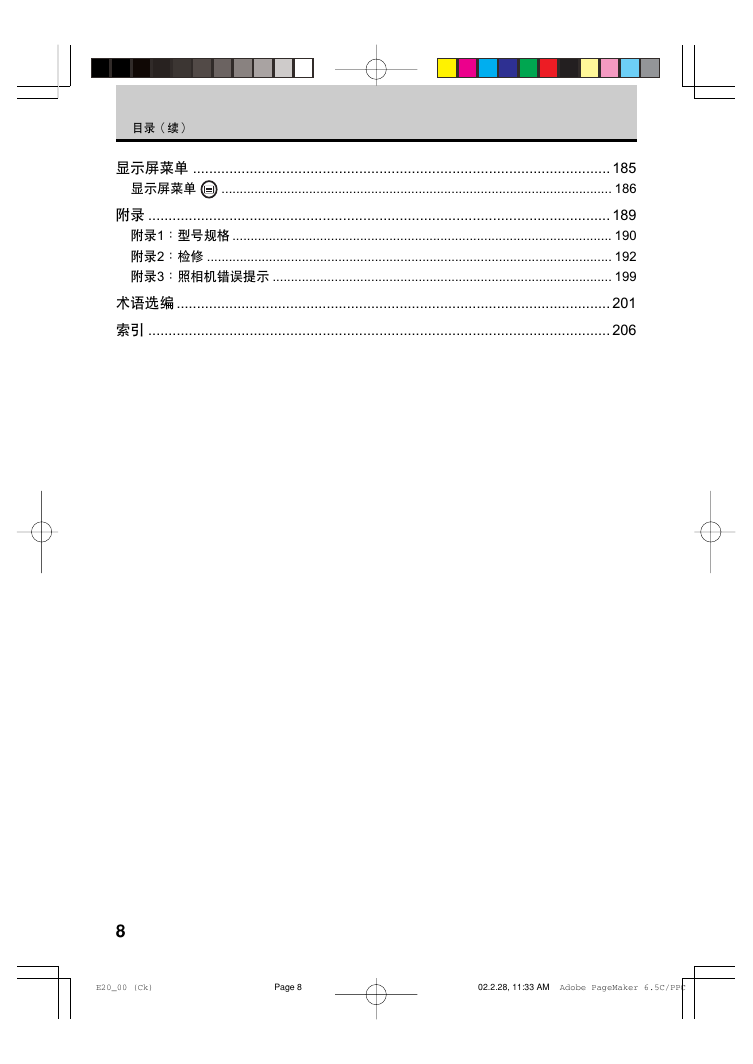

目錄（續）顯示屏菜單 ....................................................................................................... 185 ........................................................................................................... 186 顯示屏菜單附錄 .................................................................................................................. 189 附錄1：型號規格 ........................................................................................................ 190 附錄2：檢修 ............................................................................................................... 192 附錄3：照相機錯誤提示 ............................................................................................. 199 術語選編 ........................................................................................................... 201 索引 .................................................................................................................. 206 8 E20_00 (Ck) Page 8 02.2.28, 11:33 AM Adobe PageMaker 6.5C/PPC
