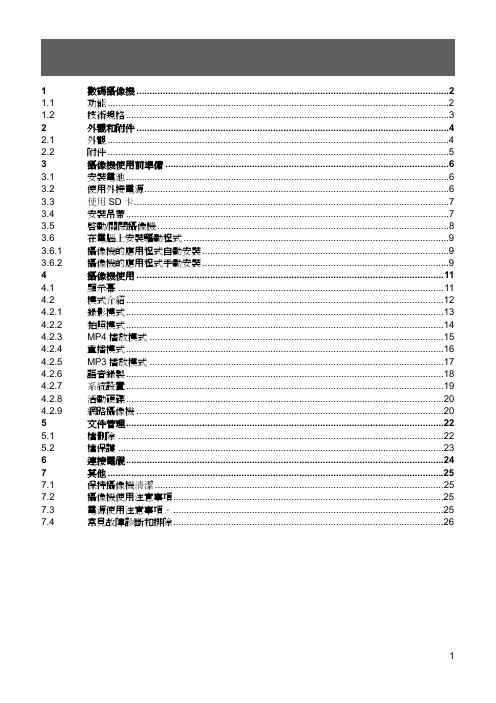

數碼攝像機 .......................................................................................................................2 功能 ..................................................................................................................................2 技術規格...........................................................................................................................3 外觀和附件 .......................................................................................................................4 外觀 ..................................................................................................................................4 附件 ..................................................................................................................................5 攝像機使用前準備 ............................................................................................................6 安裝電池...........................................................................................................................6 使用外接電源....................................................................................................................6 使用 SD 卡........................................................................................................................7 安裝吊帶...........................................................................................................................7 啟動/關閉攝像機 ...............................................................................................................8 在電腦上安裝驅動程式 .....................................................................................................9 攝像機的應用程式自動安裝..............................................................................................9 攝像機的應用程式手動安裝..............................................................................................9 攝像機使用 .....................................................................................................................11 顯示幕 ............................................................................................................................11 模式介紹.........................................................................................................................12 錄影模式.........................................................................................................................13 拍照模式.........................................................................................................................14 MP4 播放模式 ................................................................................................................15 重播模式.........................................................................................................................16 MP3 播放模式 ................................................................................................................17 語音錄製.........................................................................................................................18 系統設置.........................................................................................................................19 活動硬碟.........................................................................................................................20 網路攝像機 .....................................................................................................................20 文件管理.........................................................................................................................22 檔刪除 ............................................................................................................................22 檔保護 ............................................................................................................................23 連接電視.........................................................................................................................24 其他 ................................................................................................................................25 保持攝像機清潔 ..............................................................................................................25 攝像機使用注意事項.......................................................................................................25 電源使用注意事項。.......................................................................................................25 常見故障診斷和排除.......................................................................................................26 1 1.1 1.2 2 2.1 2.2 3 3.1 3.2 3.3 3.4 3.5 3.6 3.6.1 3.6.2 4 4.1 4.2 4.2.1 4.2.2 4.2.3 4.2.4 4.2.5 4.2.6 4.2.7 4.2.8 4.2.9 5 5.1 5.2 6 7 7.1 7.2 7.3 7.4 1

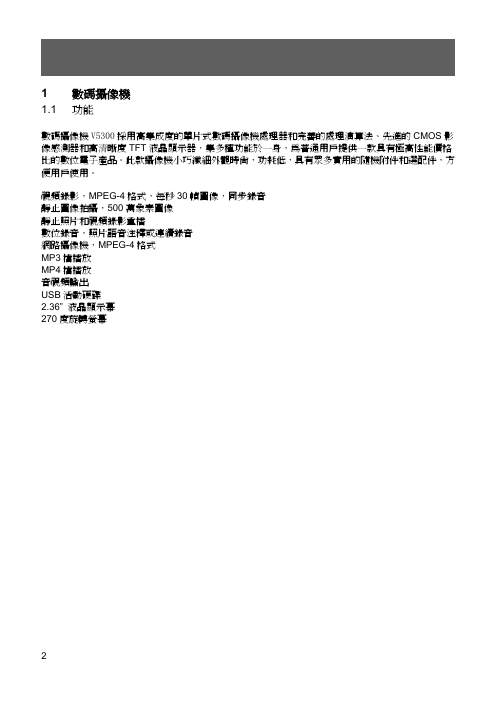

1 數碼攝像機 1.1 功能數碼攝像機 V5300 採用高集成度的單片式數碼攝像機處理器和完善的處理演算法、先進的 CMOS 影像感測器和高清晰度 TFT 液晶顯示器，集多種功能於一身，為普通用戶提供一款具有極高性能價格比的數位電子產品。此款攝像機小巧纖細外觀時尚，功耗低，具有眾多實用的隨機附件和選配件，方便用戶使用。視頻錄影，MPEG-4 格式，每秒 30 幀圖像，同步錄音靜止圖像拍攝，500 萬象素圖像靜止照片和視頻錄影重播數位錄音，照片語音注釋或連續錄音網路攝像機，MPEG-4 格式 MP3 檔播放 MP4 檔播放音視頻輸出 USB 活動硬碟 2.36” 液晶顯示幕 270 度旋轉螢幕 2

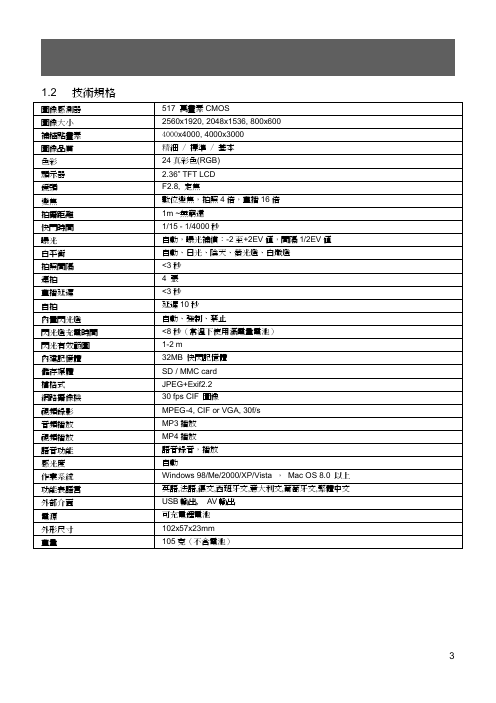

517 萬畫素 CMOS 2560x1920, 2048x1536, 800x600 4000x4000, 4000x3000 精細 / 標準 / 基本 24 真彩色(RGB) 2.36” TFT LCD F2.8, 定焦數位變焦，拍照 4 倍，重播 16 倍 1m ~無窮遠 1/15 - 1/4000 秒自動，曝光補償：-2 至+2EV 值，間隔 1/2EV 值自動、日光、陰天、螢光燈、白熾燈 <3 秒 4 張 <3 秒延遲 10 秒自動、強制、禁止 <8 秒（常溫下使用滿電量電池） 1-2 m 32MB 快閃記憶體 SD / MMC card JPEG+Exif2.2 30 fps CIF 圖像 MPEG-4, CIF or VGA, 30f/s MP3 播放 MP4 播放語音錄音，播放自動 Windows 98/Me/2000/XP/Vista ， Mac OS 8.0 以上英語,法語,德文,西班牙文,意大利文,葡萄牙文,繁體中文 USB 輸出, AV 輸出可充電鋰電池 102x57x23mm 105 克（不含電池） 1.2 技術規格圖像感測器圖像大小補插點畫素圖像品質色彩顯示器鏡頭變焦拍攝距離快門時間曝光白平衡拍照間隔連拍重播延遲自拍內置閃光燈閃光燈充電時間閃光有效範圍內建記憶體儲存媒體檔格式網路攝像機視頻錄影音頻播放視頻播放語音功能感光度作業系統功能表語言外部介面電源外形尺寸重量 3

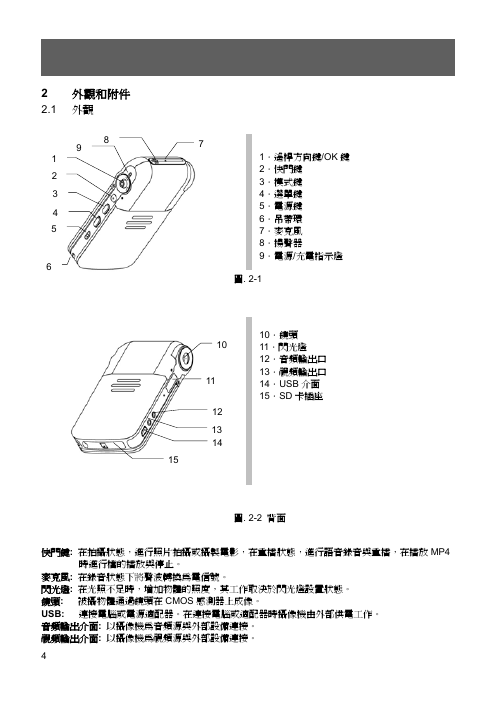

7 1．遙桿方向鍵/OK 鍵 2．快門鍵 3．模式鍵 4．選單鍵 5．電源鍵 6．吊帶環 7．麥克風 8．揚聲器 9．電源/充電指示燈圖. 2-1 10 11 12 13 14 15 10．鏡頭 11．閃光燈 12．音頻輸出口 13．視頻輸出口 14．USB 介面 15．SD 卡插座 2 外觀和附件 2.1 外觀 8 9 1 2 3 4 5 6 快門鍵: 在拍攝狀態，進行照片拍攝或攝製電影，在重播狀態，進行語音錄音與重播，在播放 MP4 圖. 2-2 背面時進行檔的播放與停止。麥克風: 在錄音狀態下將聲波轉換為電信號。閃光燈: 在光照不足時，增加物體的照度，其工作取決於閃光燈設置狀態。鏡頭: 被攝物體通過鏡頭在 CMOS 感測器上成像。 USB: 連接電腦或電源適配器。在連接電腦或適配器時攝像機由外部供電工作。音頻輸出介面: 以攝像機為音頻源與外部設備連接。視頻輸出介面: 以攝像機為視頻源與外部設備連接。 4

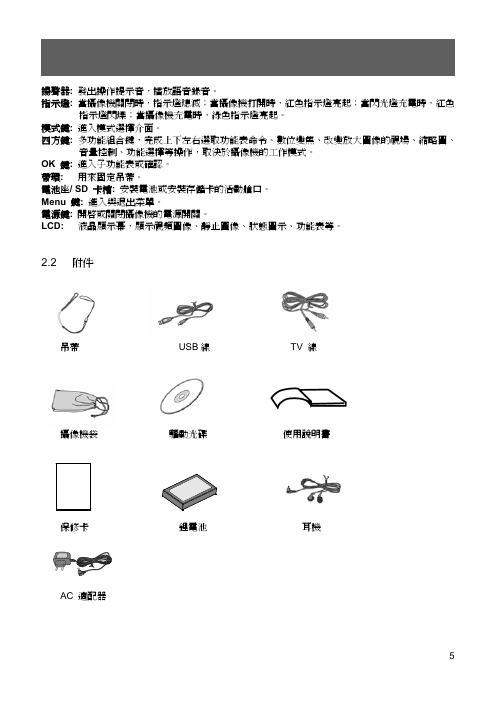

揚聲器: 發出操作提示音，播放語音錄音。指示燈: 當攝像機關閉時，指示燈熄滅；當攝像機打開時，紅色指示燈亮起；當閃光燈充電時，紅色指示燈閃爍；當攝像機充電時，綠色指示燈亮起。模式鍵: 進入模式選擇介面。四方鍵: 多功能組合鍵，完成上下左右選取功能表命令、數位變焦、改變放大圖像的視場、縮略圖、音量控制、功能選擇等操作，取決於攝像機的工作模式。 OK 鍵: 進入子功能表或確認。帶環: 用來固定吊帶。電池座/ SD 卡槽: 安裝電池或安裝存儲卡的活動艙口。 Menu 鍵: 進入與退出菜單。電源鍵: 開啟或關閉攝像機的電源開關。 LCD: 液晶顯示幕，顯示視頻圖像、靜止圖像、狀態圖示、功能表等。 2.2 附件吊帶 USB 線 TV 線攝像機袋驅動光碟使用說明書保修卡鋰電池耳機 AC 適配器 5

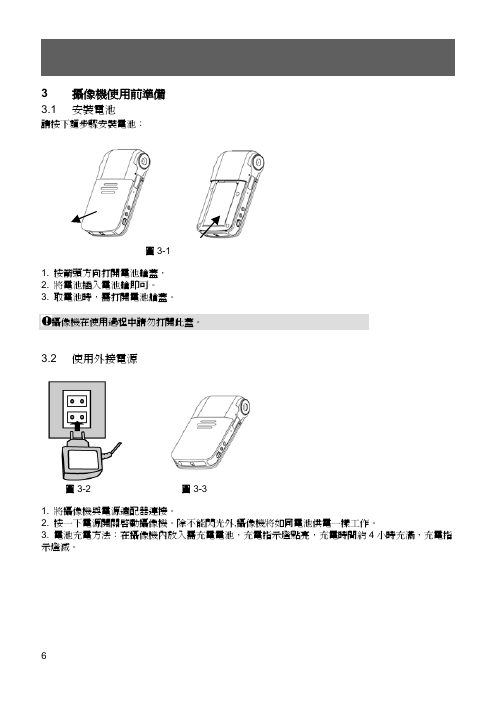

3 攝像機使用前準備 3.1 安裝電池請按下麵步驟安裝電池：圖 3-1 1. 按箭頭方向打開電池艙蓋， 2. 將電池插入電池艙即可。 3. 取電池時，需打開電池艙蓋。攝像機在使用過程中請勿打開此蓋。 3.2 使用外接電源圖 3-2 圖 3-3 1. 將攝像機與電源適配器連接。 2. 按一下電源開關啟動攝像機。除不能閃光外,攝像機將如同電池供電一樣工作。 3. 電池充電方法：在攝像機內放入需充電電池，充電指示燈點亮，充電時間約 4 小時充滿，充電指示燈滅。 6

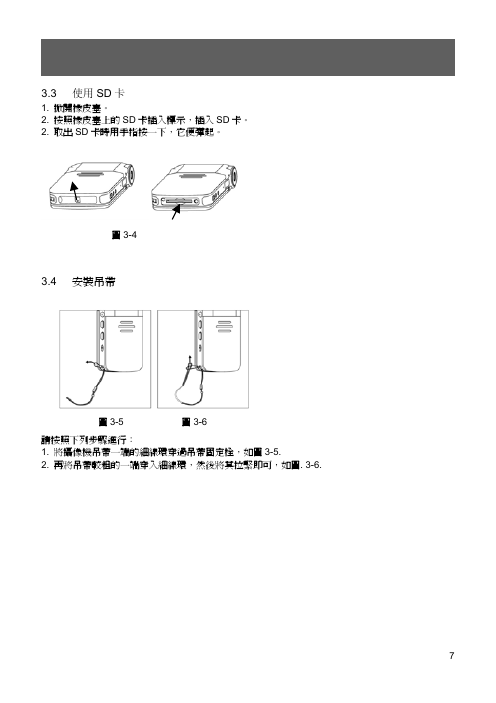

3.3 使用 SD 卡 1. 掀開橡皮塞。 2. 按照橡皮塞上的 SD 卡插入標示，插入 SD 卡。 2. 取出 SD 卡時用手指按一下，它便彈起。圖 3-4 3.4 安裝吊帶圖 3-5 圖 3-6 請按照下列步驟進行： 1. 將攝像機吊帶一端的細線環穿過吊帶固定栓，如圖 3-5. 2. 再將吊帶較粗的一端穿入細線環，然後將其拉緊即可，如圖. 3-6. 7

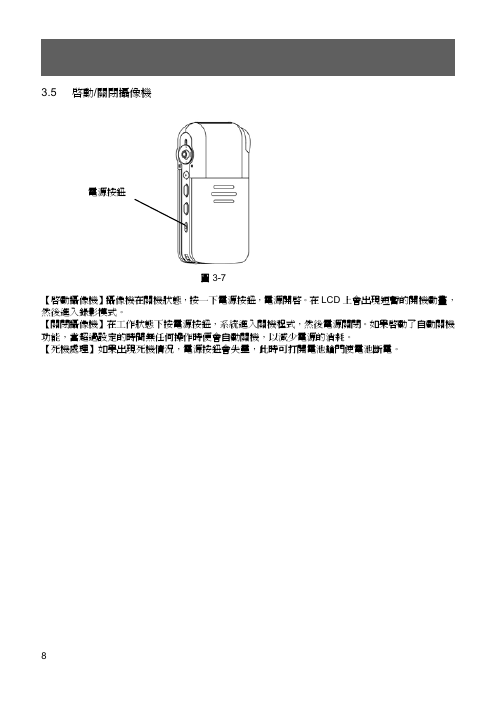

3.5 啟動/關閉攝像機電源按鈕圖 3-7 【啟動攝像機】攝像機在關機狀態，按一下電源按鈕，電源開啟。在 LCD 上會出現短暫的開機動畫，然後進入錄影模式。【關閉攝像機】在工作狀態下按電源按鈕，系統進入關機程式，然後電源關閉。如果啟動了自動關機功能，當超過設定的時間無任何操作時便會自動關機，以減少電源的消耗。【死機處理】如果出現死機情況，電源按鈕會失靈，此時可打開電池艙門使電池斷電。 8
