摘要

1.1 设计的目的和意义

1.2变频器调速运行的节能原理

第二章变频器

2.1变频器选型：

2.2变频器控制原理图设计：

2.3变频器控制柜设计

2.4变频器接线规范

2.5变频器的运行和相关参数的设置

2.6 常见故障分析

第三章交流调速系统概述

3.1 交流调速系统的特点

第四章变频电动机的特点

4.1电磁设计

4.2结构设计

第五章变频电机主要特点和变频电机的构造原理

5.1 变频专用电动机具有如下特点：

5.2变频电机的构造原理

第六章交流异步电动机

6.1交流异步电动机变频调速基本原理

6.2 变频变压（VVVF）调速时电动机的机械特性

6.3变压变频运行时机械特性分折

结论

致谢

参考文献

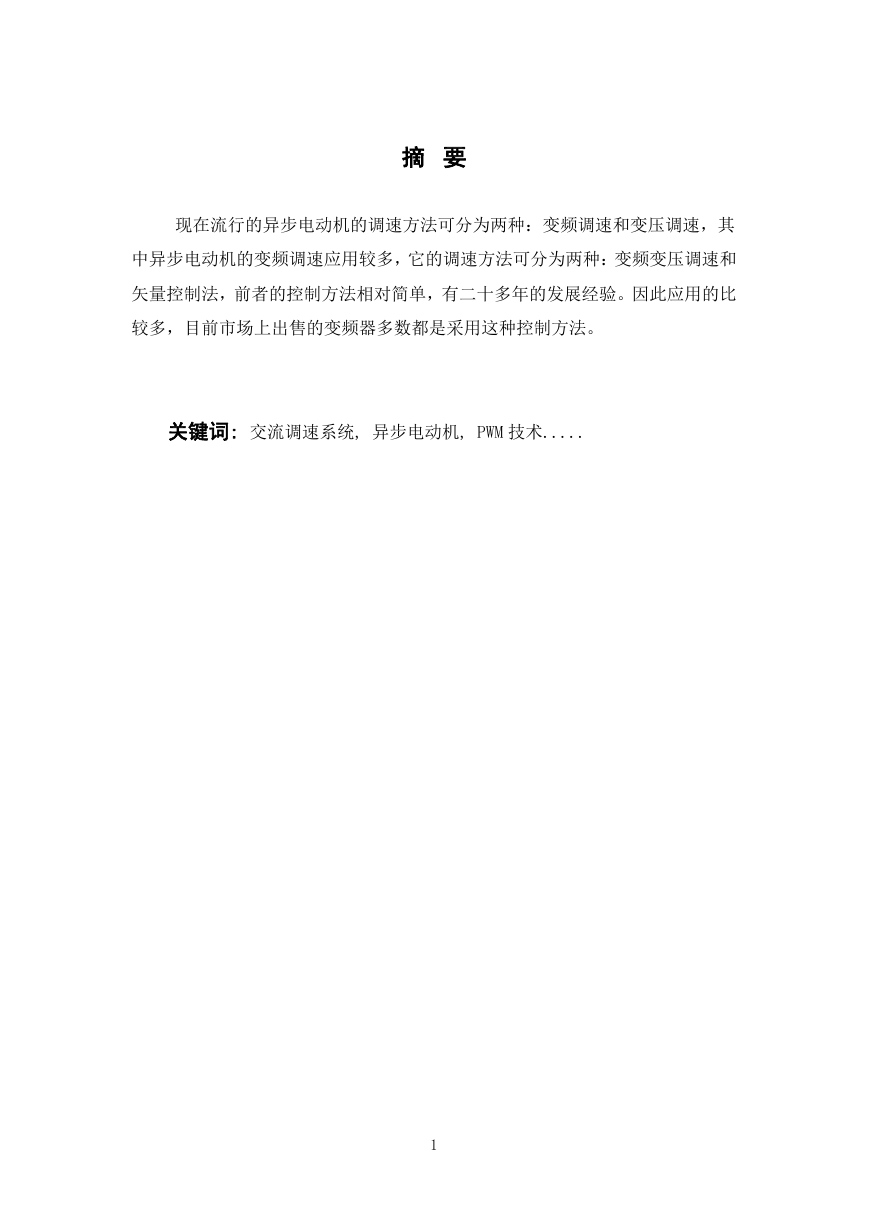

摘要现在流行的异步电动机的调速方法可分为两种：变频调速和变压调速，其中异步电动机的变频调速应用较多，它的调速方法可分为两种：变频变压调速和矢量控制法，前者的控制方法相对简单，有二十多年的发展经验。因此应用的比较多，目前市场上出售的变频器多数都是采用这种控制方法。关键词: 交流调速系统, 异步电动机, PWM 技术..... 1

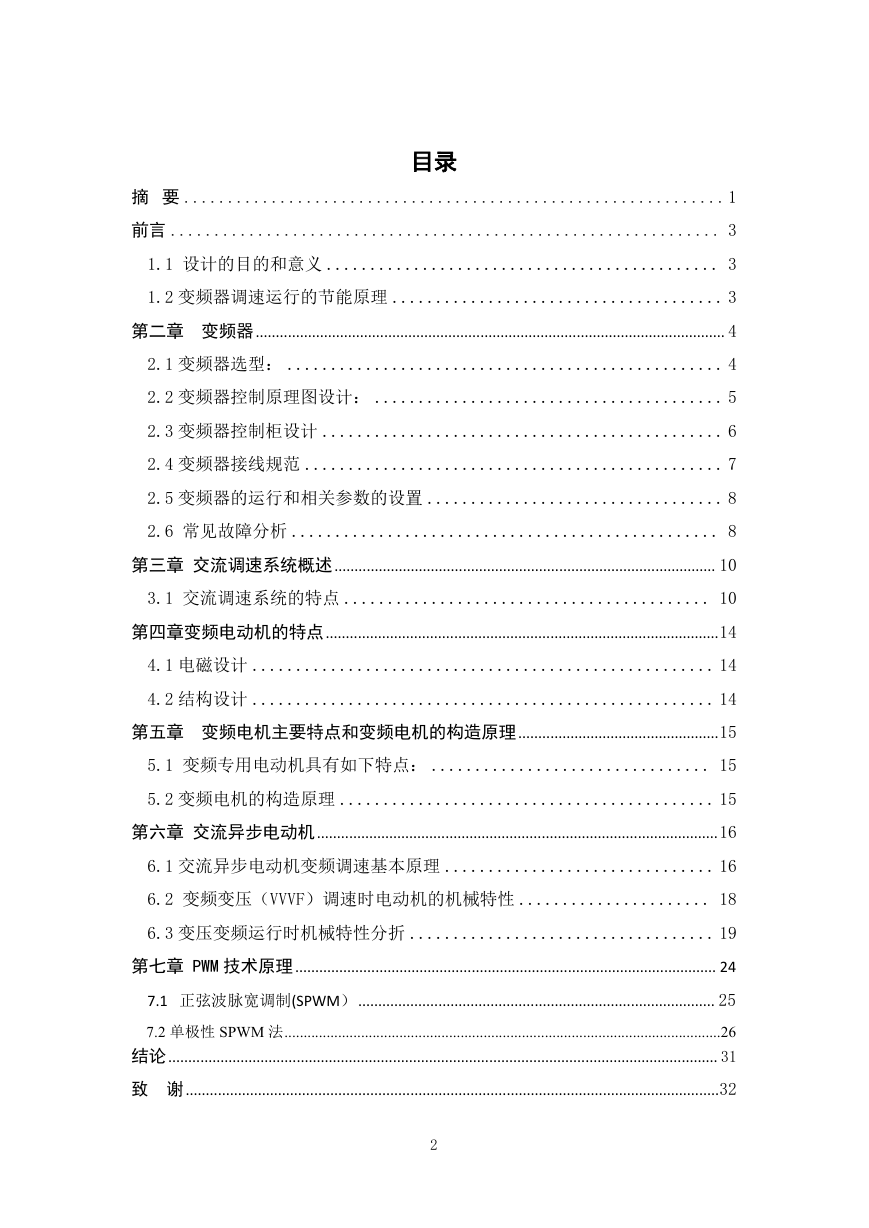

目录摘要 ..............................................................1 前言 ............................................................... 3 1.1 设计的目的和意义 ............................................. 3 1.2 变频器调速运行的节能原理 ...................................... 3 第二章变频器..................................................................................................................... 4 2.1 变频器选型： .................................................. 4 2.2 变频器控制原理图设计： ........................................ 5 2.3 变频器控制柜设计 .............................................. 6 2.4 变频器接线规范 ................................................ 7 2.5 变频器的运行和相关参数的设置 .................................. 8 2.6 常见故障分析 ................................................. 8 第三章交流调速系统概述............................................................................................... 10 3.1 交流调速系统的特点 .......................................... 10 第四章变频电动机的特点..................................................................................................14 4.1 电磁设计 ..................................................... 14 4.2 结构设计 ..................................................... 14 第五章变频电机主要特点和变频电机的构造原理..................................................15 5.1 变频专用电动机具有如下特点： ................................ 15 5.2 变频电机的构造原理 ........................................... 15 第六章交流异步电动机....................................................................................................16 6.1 交流异步电动机变频调速基本原理 ............................... 16 6.2 变频变压（VVVF）调速时电动机的机械特性 ...................... 18 6.3 变压变频运行时机械特性分折 ................................... 19 第七章 PWM 技术原理......................................................................................................... 24 7.1 正弦波脉宽调制(SPWM）......................................................................................... 25 7.2 单极性 SPWM 法..................................................................................................................26 结论......................................................................................................................................... 31 致谢.....................................................................................................................................32 2

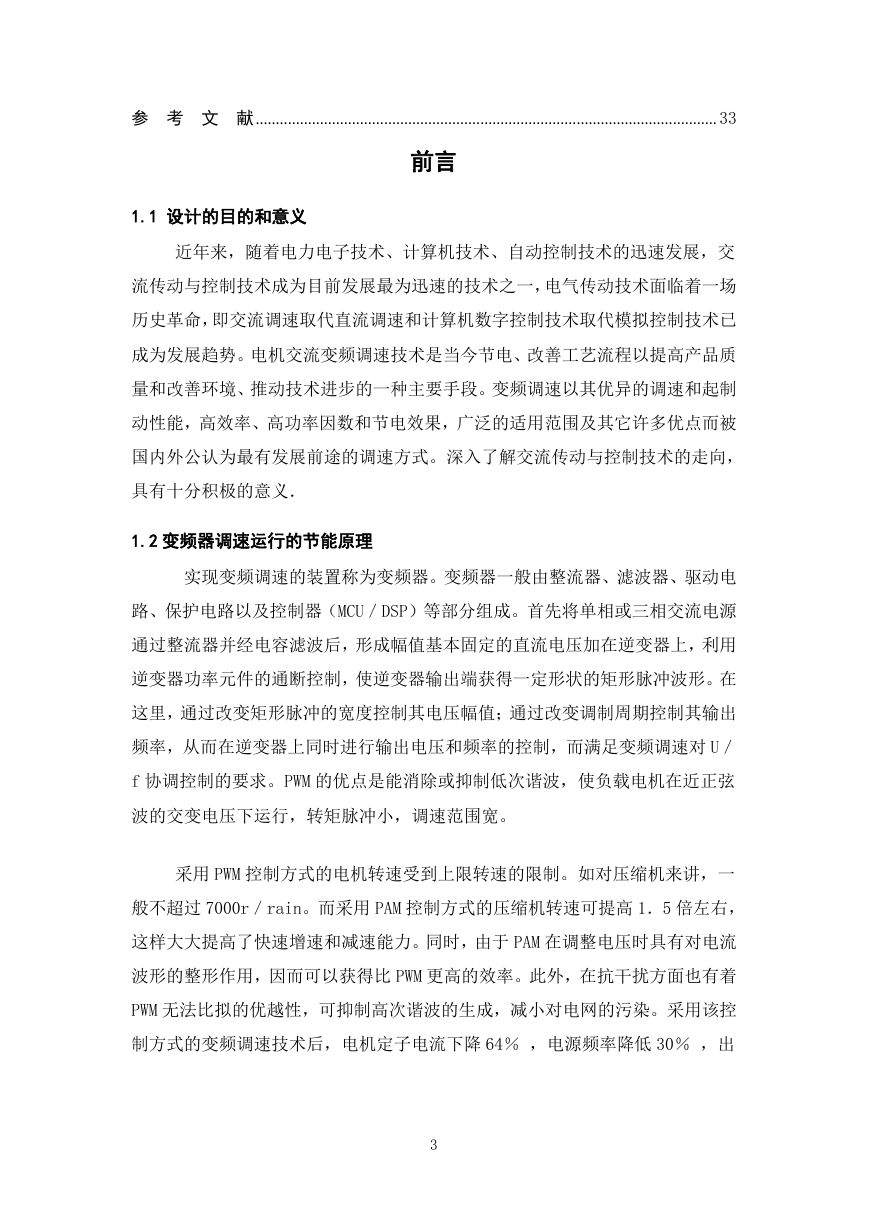

参考文献................................................................................................................... 33 前言 1.1 设计的目的和意义近年来，随着电力电子技术、计算机技术、自动控制技术的迅速发展，交流传动与控制技术成为目前发展最为迅速的技术之一，电气传动技术面临着一场历史革命，即交流调速取代直流调速和计算机数字控制技术取代模拟控制技术已成为发展趋势。电机交流变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段。变频调速以其优异的调速和起制动性能，高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式。深入了解交流传动与控制技术的走向，具有十分积极的意义． 1.2 变频器调速运行的节能原理实现变频调速的装置称为变频器。变频器一般由整流器、滤波器、驱动电路、保护电路以及控制器（MCU／DSP）等部分组成。首先将单相或三相交流电源通过整流器并经电容滤波后，形成幅值基本固定的直流电压加在逆变器上，利用逆变器功率元件的通断控制，使逆变器输出端获得一定形状的矩形脉冲波形。在这里，通过改变矩形脉冲的宽度控制其电压幅值；通过改变调制周期控制其输出频率，从而在逆变器上同时进行输出电压和频率的控制，而满足变频调速对 U／ f 协调控制的要求。PWM 的优点是能消除或抑制低次谐波，使负载电机在近正弦波的交变电压下运行，转矩脉冲小，调速范围宽。采用 PWM 控制方式的电机转速受到上限转速的限制。如对压缩机来讲，一般不超过 7000r／rain。而采用 PAM 控制方式的压缩机转速可提高 1．5 倍左右，这样大大提高了快速增速和减速能力。同时，由于 PAM 在调整电压时具有对电流波形的整形作用，因而可以获得比 PWM 更高的效率。此外，在抗干扰方面也有着 PWM 无法比拟的优越性，可抑制高次谐波的生成，减小对电网的污染。采用该控制方式的变频调速技术后，电机定子电流下降 64％，电源频率降低 30％，出 3

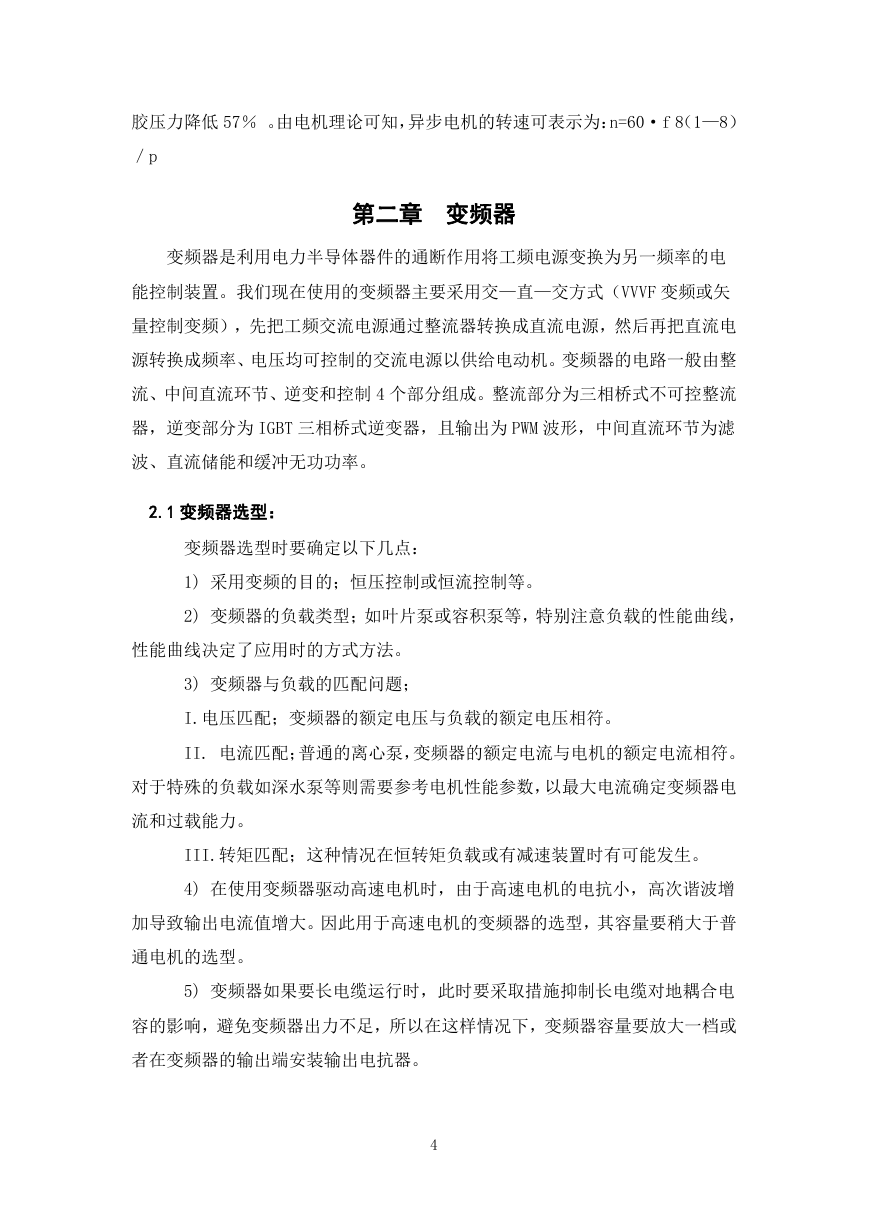

胶压力降低 57％。由电机理论可知，异步电机的转速可表示为：n=60·f 8（1—8）／p 第二章变频器变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。我们现在使用的变频器主要采用交—直—交方式（VVVF 变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器的电路一般由整流、中间直流环节、逆变和控制 4 个部分组成。整流部分为三相桥式不可控整流器，逆变部分为 IGBT 三相桥式逆变器，且输出为 PWM 波形，中间直流环节为滤波、直流储能和缓冲无功功率。 2.1 变频器选型：变频器选型时要确定以下几点： 1) 采用变频的目的；恒压控制或恒流控制等。 2) 变频器的负载类型；如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。 3) 变频器与负载的匹配问题； I.电压匹配；变频器的额定电压与负载的额定电压相符。 II. 电流匹配；普通的离心泵，变频器的额定电流与电机的额定电流相符。对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。 III.转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生。 4) 在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加导致输出电流值增大。因此用于高速电机的变频器的选型，其容量要稍大于普通电机的选型。 5) 变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。 4

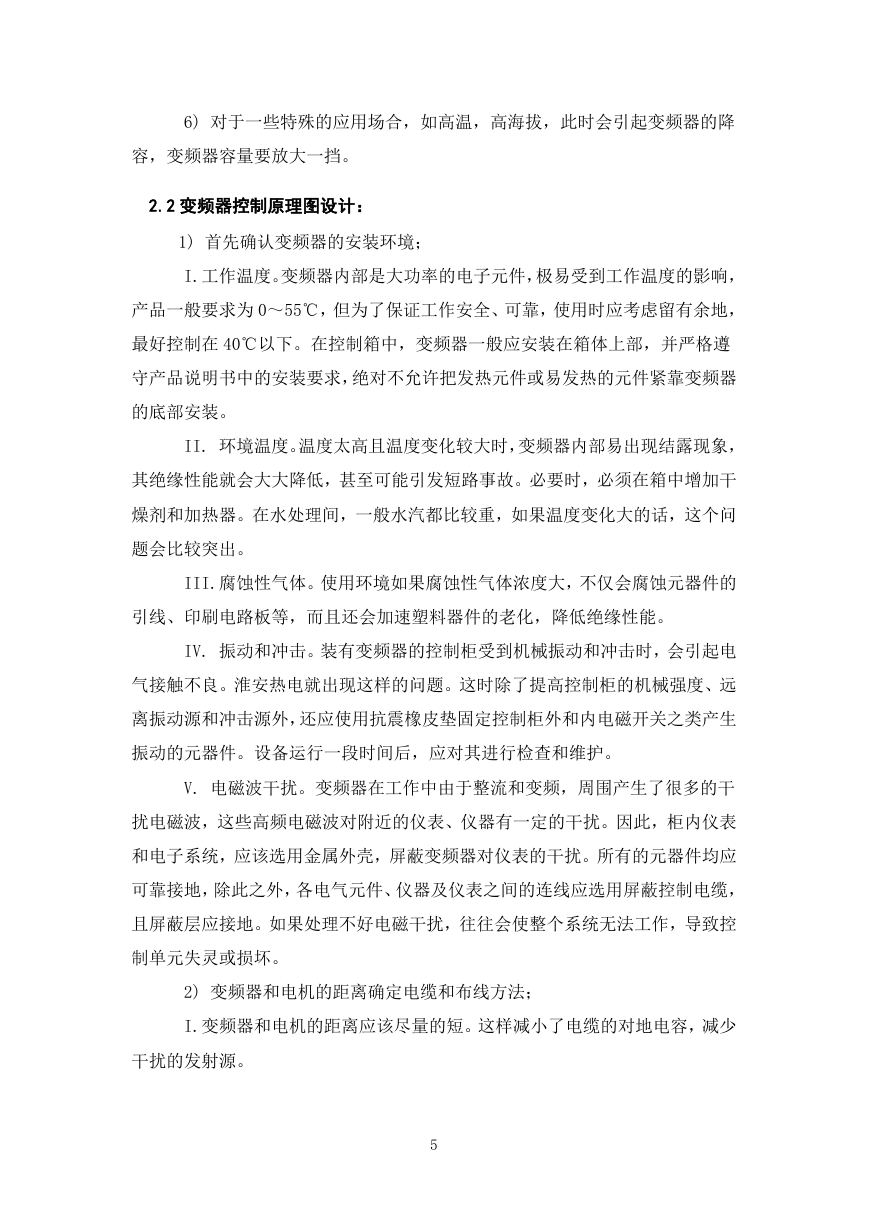

6) 对于一些特殊的应用场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。 2.2 变频器控制原理图设计： 1) 首先确认变频器的安装环境； I.工作温度。变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为 0～55℃，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在 40℃以下。在控制箱中，变频器一般应安装在箱体上部，并严格遵守产品说明书中的安装要求，绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。 II. 环境温度。温度太高且温度变化较大时，变频器内部易出现结露现象，其绝缘性能就会大大降低，甚至可能引发短路事故。必要时，必须在箱中增加干燥剂和加热器。在水处理间，一般水汽都比较重，如果温度变化大的话，这个问题会比较突出。 III.腐蚀性气体。使用环境如果腐蚀性气体浓度大，不仅会腐蚀元器件的引线、印刷电路板等，而且还会加速塑料器件的老化，降低绝缘性能。 IV. 振动和冲击。装有变频器的控制柜受到机械振动和冲击时，会引起电气接触不良。淮安热电就出现这样的问题。这时除了提高控制柜的机械强度、远离振动源和冲击源外，还应使用抗震橡皮垫固定控制柜外和内电磁开关之类产生振动的元器件。设备运行一段时间后，应对其进行检查和维护。 V. 电磁波干扰。变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰。因此，柜内仪表和电子系统，应该选用金属外壳，屏蔽变频器对仪表的干扰。所有的元器件均应可靠接地，除此之外，各电气元件、仪器及仪表之间的连线应选用屏蔽控制电缆，且屏蔽层应接地。如果处理不好电磁干扰，往往会使整个系统无法工作，导致控制单元失灵或损坏。 2) 变频器和电机的距离确定电缆和布线方法； I.变频器和电机的距离应该尽量的短。这样减小了电缆的对地电容，减少干扰的发射源。 5

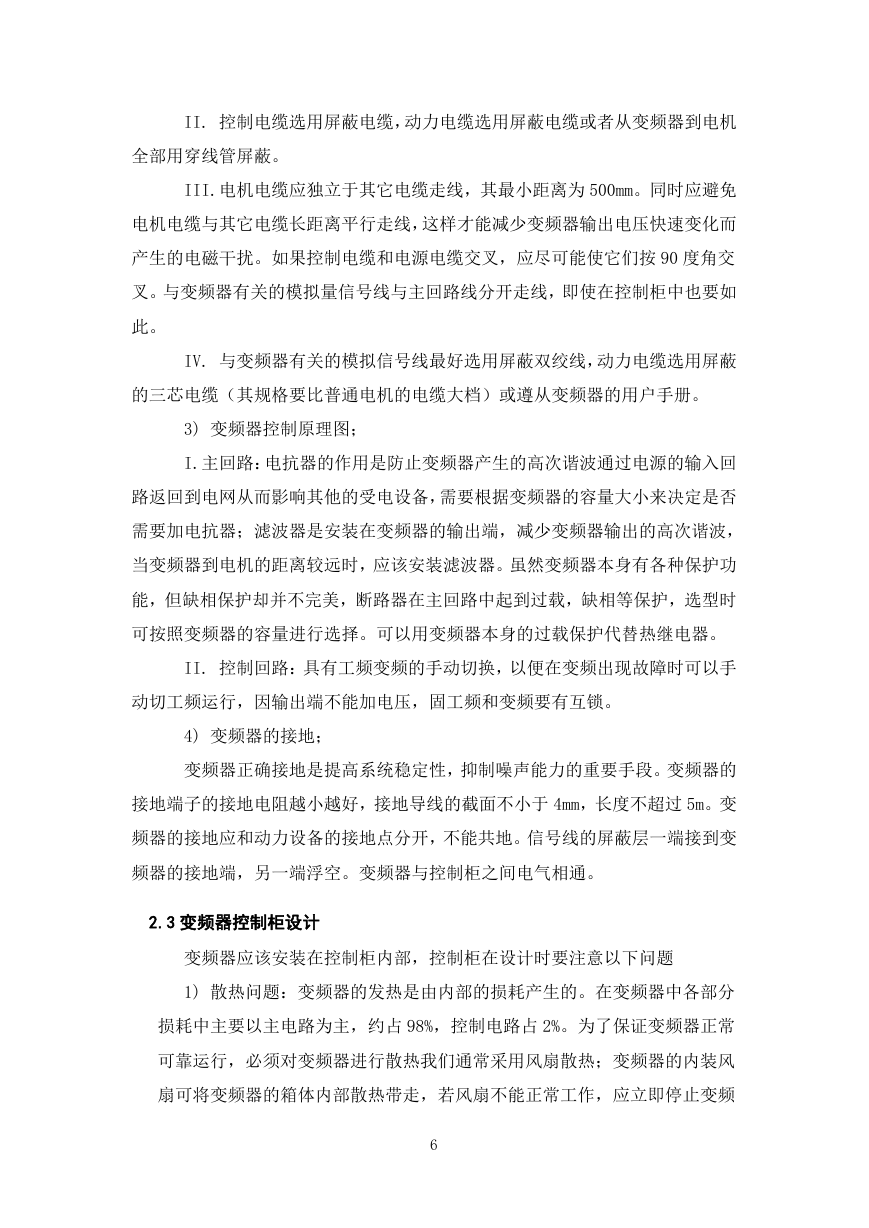

II. 控制电缆选用屏蔽电缆，动力电缆选用屏蔽电缆或者从变频器到电机全部用穿线管屏蔽。 III.电机电缆应独立于其它电缆走线，其最小距离为 500mm。同时应避免电机电缆与其它电缆长距离平行走线，这样才能减少变频器输出电压快速变化而产生的电磁干扰。如果控制电缆和电源电缆交叉，应尽可能使它们按 90 度角交叉。与变频器有关的模拟量信号线与主回路线分开走线，即使在控制柜中也要如此。 IV. 与变频器有关的模拟信号线最好选用屏蔽双绞线，动力电缆选用屏蔽的三芯电缆（其规格要比普通电机的电缆大档）或遵从变频器的用户手册。 3) 变频器控制原理图； I.主回路：电抗器的作用是防止变频器产生的高次谐波通过电源的输入回路返回到电网从而影响其他的受电设备，需要根据变频器的容量大小来决定是否需要加电抗器；滤波器是安装在变频器的输出端，减少变频器输出的高次谐波，当变频器到电机的距离较远时，应该安装滤波器。虽然变频器本身有各种保护功能，但缺相保护却并不完美，断路器在主回路中起到过载，缺相等保护，选型时可按照变频器的容量进行选择。可以用变频器本身的过载保护代替热继电器。 II. 控制回路：具有工频变频的手动切换，以便在变频出现故障时可以手动切工频运行，因输出端不能加电压，固工频和变频要有互锁。 4) 变频器的接地；变频器正确接地是提高系统稳定性，抑制噪声能力的重要手段。变频器的接地端子的接地电阻越小越好，接地导线的截面不小于 4mm，长度不超过 5m。变频器的接地应和动力设备的接地点分开，不能共地。信号线的屏蔽层一端接到变频器的接地端，另一端浮空。变频器与控制柜之间电气相通。 2.3 变频器控制柜设计变频器应该安装在控制柜内部，控制柜在设计时要注意以下问题 1) 散热问题：变频器的发热是由内部的损耗产生的。在变频器中各部分损耗中主要以主电路为主，约占 98%，控制电路占 2%。为了保证变频器正常可靠运行，必须对变频器进行散热我们通常采用风扇散热；变频器的内装风扇可将变频器的箱体内部散热带走，若风扇不能正常工作，应立即停止变频 6

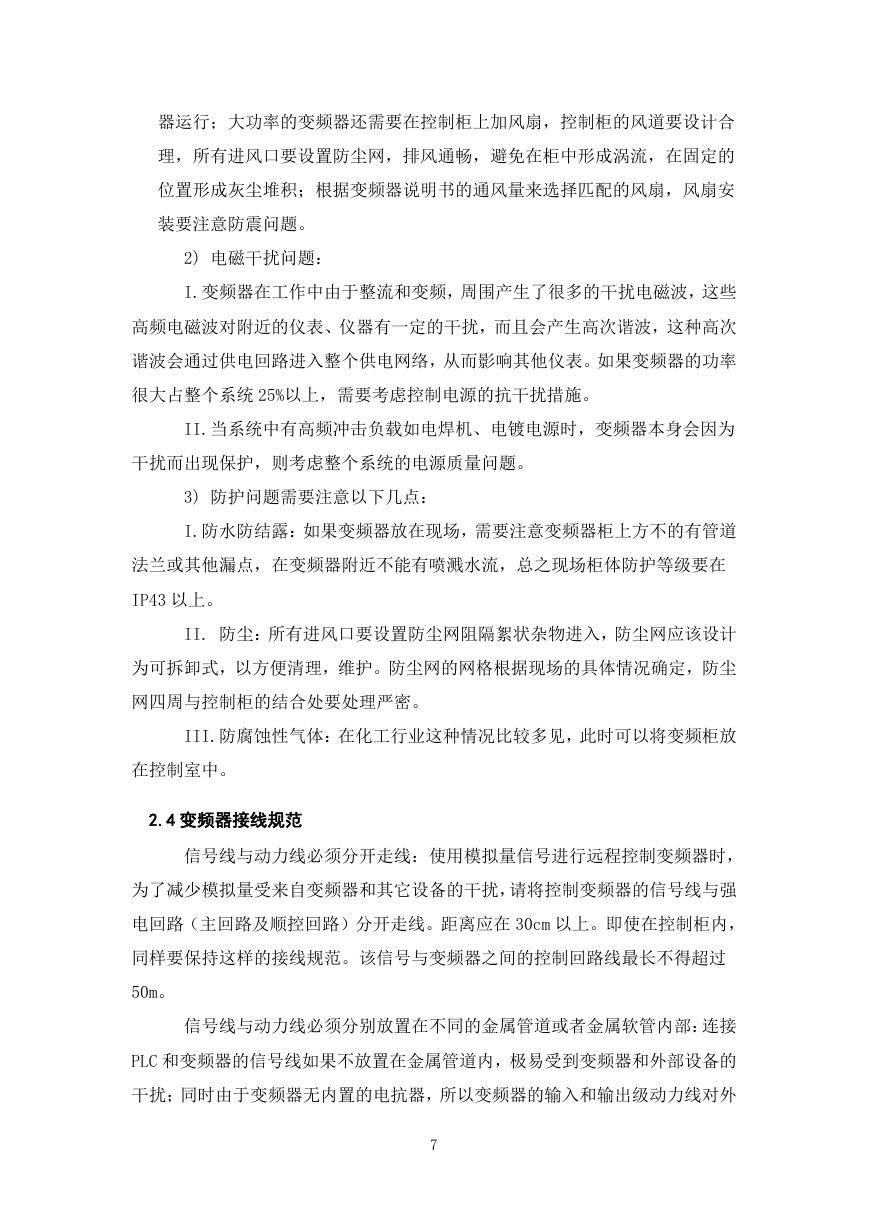

器运行；大功率的变频器还需要在控制柜上加风扇，控制柜的风道要设计合理，所有进风口要设置防尘网，排风通畅，避免在柜中形成涡流，在固定的位置形成灰尘堆积；根据变频器说明书的通风量来选择匹配的风扇，风扇安装要注意防震问题。 2) 电磁干扰问题： I.变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰，而且会产生高次谐波，这种高次谐波会通过供电回路进入整个供电网络，从而影响其他仪表。如果变频器的功率很大占整个系统 25%以上，需要考虑控制电源的抗干扰措施。 II.当系统中有高频冲击负载如电焊机、电镀电源时，变频器本身会因为干扰而出现保护，则考虑整个系统的电源质量问题。 3) 防护问题需要注意以下几点： I.防水防结露：如果变频器放在现场，需要注意变频器柜上方不的有管道法兰或其他漏点，在变频器附近不能有喷溅水流，总之现场柜体防护等级要在 IP43 以上。 II. 防尘：所有进风口要设置防尘网阻隔絮状杂物进入，防尘网应该设计为可拆卸式，以方便清理，维护。防尘网的网格根据现场的具体情况确定，防尘网四周与控制柜的结合处要处理严密。 III.防腐蚀性气体：在化工行业这种情况比较多见，此时可以将变频柜放在控制室中。 2.4 变频器接线规范信号线与动力线必须分开走线：使用模拟量信号进行远程控制变频器时，为了减少模拟量受来自变频器和其它设备的干扰，请将控制变频器的信号线与强电回路（主回路及顺控回路）分开走线。距离应在 30cm 以上。即使在控制柜内，同样要保持这样的接线规范。该信号与变频器之间的控制回路线最长不得超过 50m。信号线与动力线必须分别放置在不同的金属管道或者金属软管内部：连接 PLC 和变频器的信号线如果不放置在金属管道内，极易受到变频器和外部设备的干扰；同时由于变频器无内置的电抗器，所以变频器的输入和输出级动力线对外 7

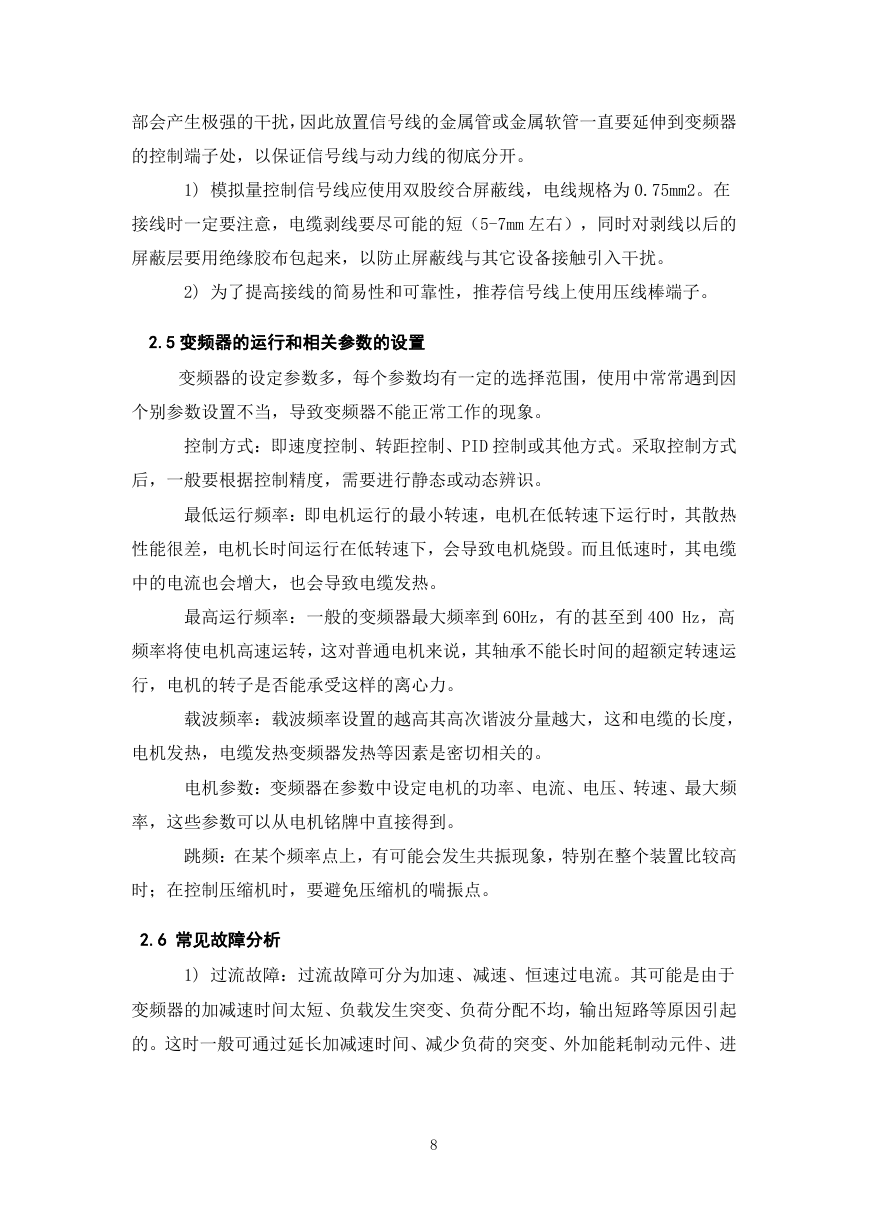

部会产生极强的干扰，因此放置信号线的金属管或金属软管一直要延伸到变频器的控制端子处，以保证信号线与动力线的彻底分开。 1) 模拟量控制信号线应使用双股绞合屏蔽线，电线规格为 0.75mm2。在接线时一定要注意，电缆剥线要尽可能的短（5-7mm 左右），同时对剥线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其它设备接触引入干扰。 2) 为了提高接线的简易性和可靠性，推荐信号线上使用压线棒端子。 2.5 变频器的运行和相关参数的设置变频器的设定参数多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象。控制方式：即速度控制、转距控制、PID 控制或其他方式。采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。而且低速时，其电缆中的电流也会增大，也会导致电缆发热。最高运行频率：一般的变频器最大频率到 60Hz，有的甚至到 400 Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要避免压缩机的喘振点。 2.6 常见故障分析 1) 过流故障：过流故障可分为加速、减速、恒速过电流。其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进 8
