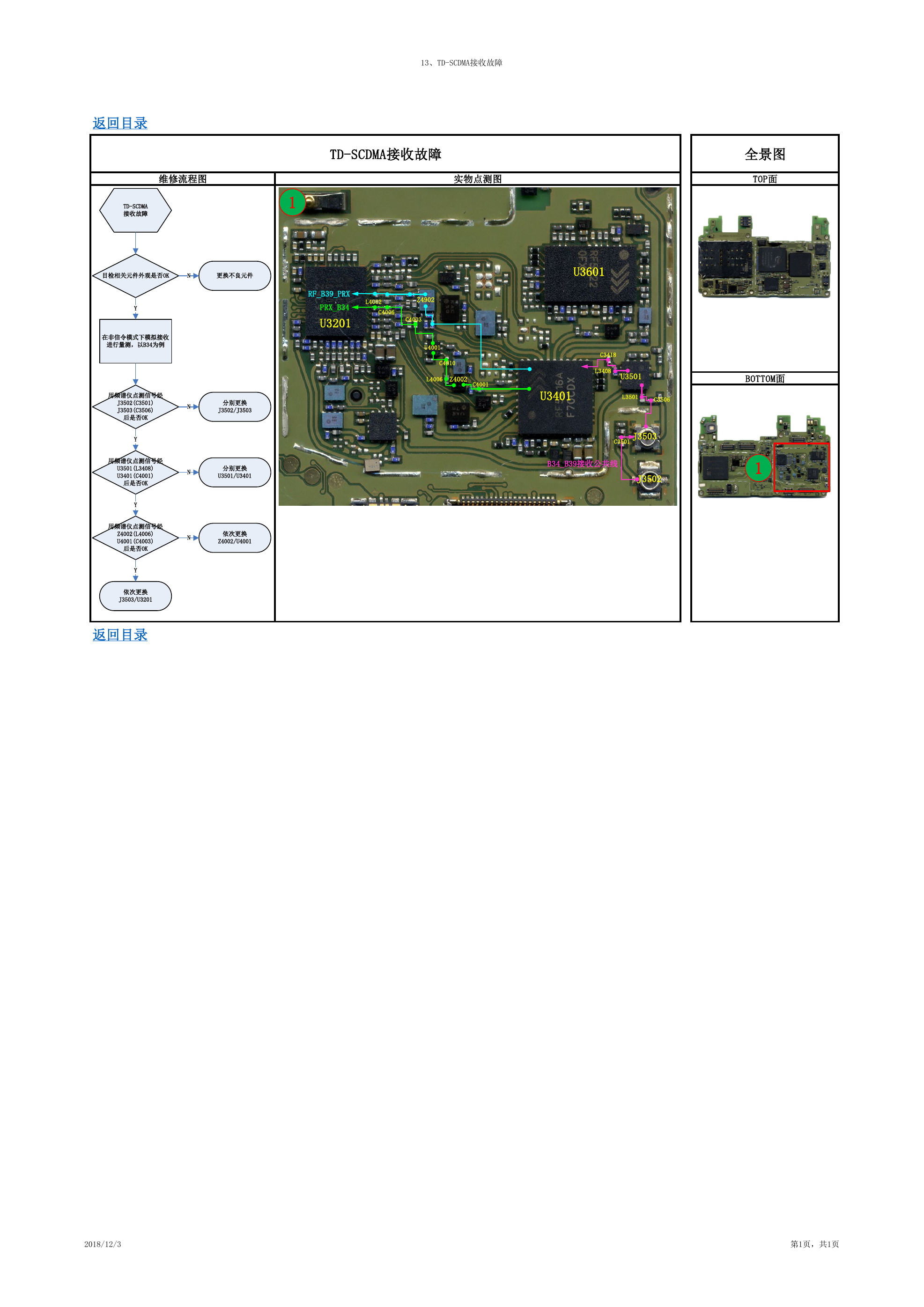

13、TD-SCDMA接收故障 返回目录 维修流程图 实物点测图 TD-SCDMA接收故障 TD-SCDMA 接收故障 1 目检相关元件外观是否OK N 更换不良元件 U3601 全景图 TOP面 BOTTOM面 RF_B39_PRX PRX_B34 U3201 L4002 C4006 Z4902 C4003 U4001 C4010 L4006 Z4002 C4001 C3418 L3408 U3501 U3401 L3501 C3506 J3503 C3501 B34_B39接收公共线 J3502 1 Y 在非信令模式下模拟接收 进行量测，以B34为例 用频谱仪点测信号经 J3502(C3501) J3503(C3506) 后是否OK Y 用频谱仪点测信号经 U3501(L3408) U3401(C4001) 后是否OK Y 用频谱仪点测信号经 Z4002(L4006) U4001(C4003) 后是否OK Y 依次更换 J3503/U3201 返回目录 N N N 分别更换 J3502/J3503 分别更换 U3501/U3401 依次更换 Z4002/U4001 2018/12/3 第1页，共1页
