1. 说明

关于本说明书

本说明书使用的约定

随附的附件

部件名称

2. 准备工作

安装铁氧体磁芯

为电池充电

摄像机准备工作

安装麦克风支架装置

安装提握手柄

使用遮光罩和镜头盖

使用取景器

调整液晶屏

握带和腕带

摄像机的基本操作

开启和关闭摄像机

设置摄像机模式

使用触摸屏

使用FUNC.按钮和操纵杆

初次设置

设置日期和时间

更改时区

使用菜单

使用存储卡

摄像机兼容的存储卡

插入和取出存储卡

初始化存储卡

选择用于记录的存储卡

选择影片格式(AVCHD/MP4)

3. 记录

记录影片和照片

在AUTO模式下记录

在 M (手动)模式下记录

查看最新记录的场景

选择记录模式(视频质量)

同步记录和自动继续记录

选择帧频

慢动作及快动作记录

CINEMA模式和电影效果滤镜

对焦调整

手动对焦

自动对焦

面部优先与追踪

变焦

使用对焦/变焦环

使用变焦杆

使用触摸屏上的变焦控件

柔和变焦控制

数码长焦附加镜

高级影像稳定

自动增益控制(AGC)限制

自动曝光记录程序

曝光调整

使用手动曝光记录程序

曝光补偿

白平衡

特殊场景记录程序

效果和其他图像效果

选择效果

调整图像设置

设置时间码

选择运行模式

设置用户数据

记录音频

音频设置和记录音频通道

将外部麦克风或外部音频输入源连接至摄像机

使用线路输入或连接到INPUT端子的外部麦克风

将音频记录到通道2(CH2)

音频记录电平(INPUT端子)

调整麦克风的灵敏度(INPUT端子)

启用麦克风衰减(INPUT端子)

使用内置麦克风或连接到MIC端子的外部麦克风

切换输入(MIC端子)

音频场景

音频记录电平(内置麦克风/MIC端子)

麦克风指向性(内置麦克风)

音频均衡器(内置麦克风)

防风(内置麦克风)

麦克风衰减(内置麦克风)

低截滤波器(MIC端子)

麦克风衰减(MIC端子)

使用耳机

彩条/音频基准信号

记录彩条

记录音频基准信号

视频快照

预记录

屏幕显示和数据码

红外线记录

启用红外线模式

使用GP-E2 GPS接收器

连接GPS接收器

4. 用户自定义

CUSTOM转盘和按钮

分配按钮

更改已分配的功能

使用分配按钮

保存和载入菜单设置

将菜单设置保存至存储卡

从存储卡加载菜单设置

5. 播放

播放视频

调整音量

显示场景信息

在影片播放期间捕捉照片

删除场景

删除单个场景

从索引屏幕中删除场景

分割场景

裁剪场景

6. 外部连接

连接至外部监视器

连接图

[XA15] 选择输出端子

[XA15] 使用HD/SD-SDI端子

使用HDMI OUT端子

使用AV OUT端子

音频输出

将监看的视频与音频同步

选择音频通道

7. 照片

查看照片

图像跳转功能

删除照片

删除单张照片

从索引屏幕中删除照片

8. 保存/共享记录

将影片保存至计算机

将影片传输至计算机

在存储卡之间复制记录

从影片索引屏幕复制场景

复制单张照片

从索引屏幕复制照片

将影片转换为MP4格式

将记录复制到外部录像机

采用高清晰度

采用标准清晰度

9. 其他信息

附录：菜单选项列表

FUNC.菜单

设置菜单

附录：屏幕图标和显示

故障排除

提示信息列表

安全注意事项和使用注意事项

摄像机

电池

存储卡

内置可充电式锂电池

处理

维护/其他

清洁

结露

在国外使用摄像机

选购附件

规格

参考表

大致记录时间

大致可记录照片数量

充电、记录及播放时间

索引

PUB. DIC-0265-000 HD

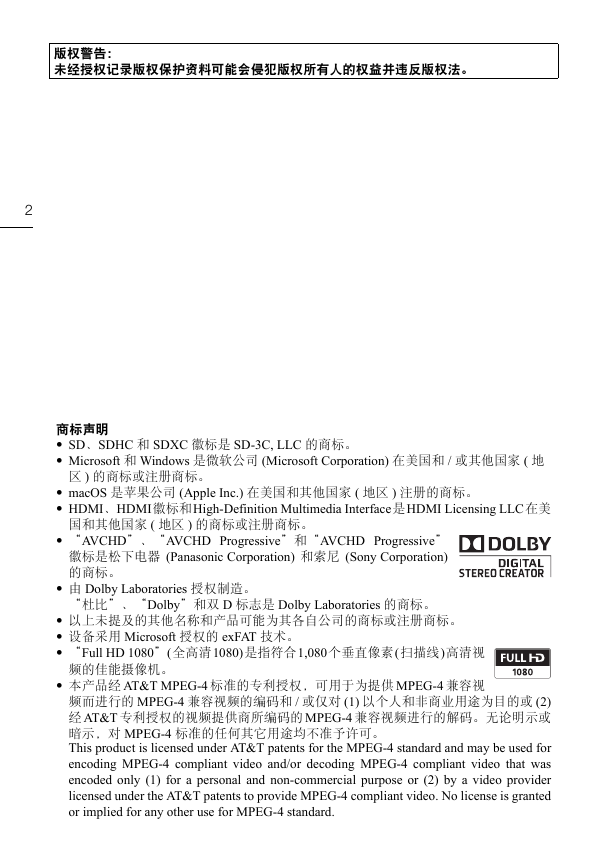

版权警告：未经授权记录版权保护资料可能会侵犯版权所有人的权益并违反版权法。 2 • macOS 是苹果公司 (Apple Inc.) 在美国和其他国家 ( 地区 ) 注册的商标。 • HDMI、HDMI徽标和High-Definition Multimedia Interface是HDMI Licensing LLC在美国和其他国家 ( 地区 ) 的商标或注册商标。 • “AVCHD”、“AVCHD Progressive”和“AVCHD Progressive” 徽标是松下电器 (Panasonic Corporation) 和索尼 (Sony Corporation) 的商标。 • 由 Dolby Laboratories 授权制造。商标声明 • SD、SDHC 和 SDXC 徽标是 SD-3C, LLC 的商标。 • Microsoft 和 Windows 是微软公司 (Microsoft Corporation) 在美国和 / 或其他国家 ( 地区 ) 的商标或注册商标。 “杜比”、“Dolby”和双 D 标志是 Dolby Laboratories 的商标。 • 以上未提及的其他名称和产品可能为其各自公司的商标或注册商标。 • 设备采用 Microsoft 授权的 exFAT 技术。 • “Full HD 1080”(全高清1080)是指符合1,080个垂直像素(扫描线)高清视频的佳能摄像机。 • 本产品经 AT&T MPEG-4 标准的专利授权，可用于为提供 MPEG-4 兼容视频而进行的 MPEG-4 兼容视频的编码和 / 或仅对 (1) 以个人和非商业用途为目的或 (2) 经 AT&T 专利授权的视频提供商所编码的 MPEG-4 兼容视频进行的解码。无论明示或暗示，对 MPEG-4 标准的任何其它用途均不准予许可。 This product is licensed under AT&T patents for the MPEG-4 standard and may be used for encoding MPEG-4 compliant video and/or decoding MPEG-4 compliant video that was encoded only (1) for a personal and non-commercial purpose or (2) by a video provider licensed under the AT&T patents to provide MPEG-4 compliant video. No license is granted or implied for any other use for MPEG-4 standard.

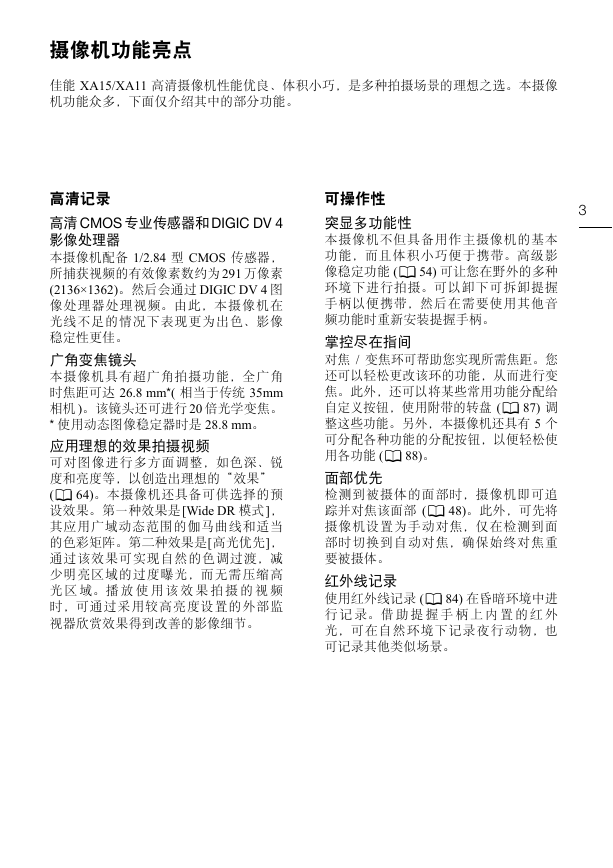

摄像机功能亮点佳能 XA15/XA11 高清摄像机性能优良、体积小巧，是多种拍摄场景的理想之选。本摄像机功能众多，下面仅介绍其中的部分功能。高清记录高清 CMOS 专业传感器和 DIGIC DV 4 影像处理器本摄像机配备 1/2.84 型 CMOS 传感器，所捕获视频的有效像素数约为 291 万像素 (2136×1362)。然后会通过 DIGIC DV 4 图像处理器处理视频。由此，本摄像机在光线不足的情况下表现更为出色、影像稳定性更佳。广角变焦镜头本摄像机具有超广角拍摄功能，全广角时焦距可达 26.8 mm*( 相当于传统 35mm 相机 )。该镜头还可进行 20 倍光学变焦。 * 使用动态图像稳定器时是 28.8 mm。应用理想的效果拍摄视频可对图像进行多方面调整，如色深、锐度和亮度等，以创造出理想的“效果” (A 64)。本摄像机还具备可供选择的预设效果。第一种效果是[Wide DR 模式]，其应用广域动态范围的伽马曲线和适当的色彩矩阵。第二种效果是[高光优先]，通过该效果可实现自然的色调过渡，减少明亮区域的过度曝光，而无需压缩高光区域。播放使用该效果拍摄的视频时，可通过采用较高亮度设置的外部监视器欣赏效果得到改善的影像细节。 3 可操作性突显多功能性本摄像机不但具备用作主摄像机的基本功能，而且体积小巧便于携带。高级影像稳定功能 (A 54) 可让您在野外的多种环境下进行拍摄。可以卸下可拆卸提握手柄以便携带，然后在需要使用其他音频功能时重新安装提握手柄。掌控尽在指间对焦 / 变焦环可帮助您实现所需焦距。您还可以轻松更改该环的功能，从而进行变焦。此外，还可以将某些常用功能分配给自定义按钮，使用附带的转盘 (A 87) 调整这些功能。另外，本摄像机还具有 5 个可分配各种功能的分配按钮，以便轻松使用各功能 (A 88)。面部优先检测到被摄体的面部时，摄像机即可追踪并对焦该面部 (A 48)。此外，可先将摄像机设置为手动对焦，仅在检测到面部时切换到自动对焦，确保始终对焦重要被摄体。红外线记录使用红外线记录 (A 84) 在昏暗环境中进行记录。借助提握手柄上内置的红外光，可在自然环境下记录夜行动物，也可记录其他类似场景。

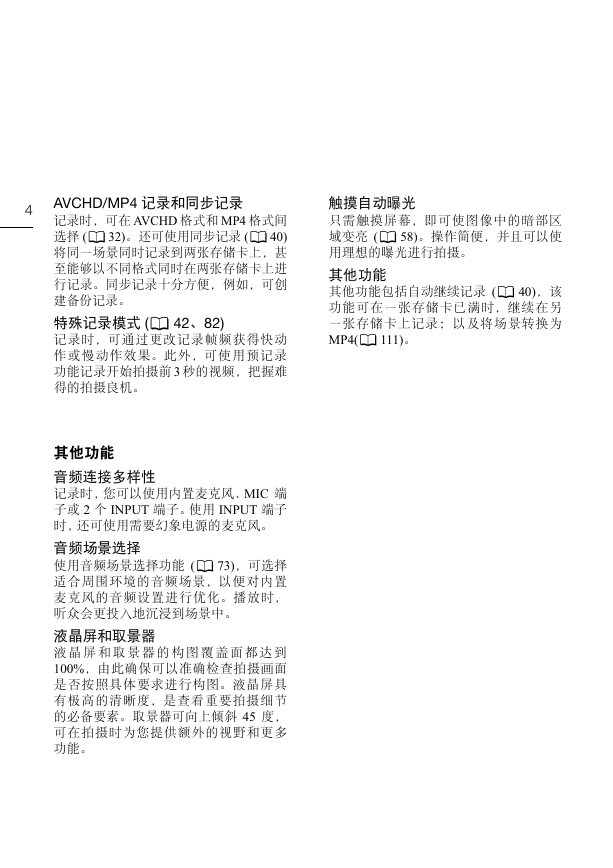

4 AVCHD/MP4 记录和同步记录记录时，可在 AVCHD 格式和 MP4 格式间选择 (A 32)。还可使用同步记录 (A 40) 将同一场景同时记录到两张存储卡上，甚至能够以不同格式同时在两张存储卡上进行记录。同步记录十分方便，例如，可创建备份记录。特殊记录模式 (A 42、82) 记录时，可通过更改记录帧频获得快动作或慢动作效果。此外，可使用预记录功能记录开始拍摄前 3 秒的视频，把握难得的拍摄良机。触摸自动曝光只需触摸屏幕，即可使图像中的暗部区域变亮 (A 58)。操作简便，并且可以使用理想的曝光进行拍摄。其他功能其他功能包括自动继续记录 (A 40)，该功能可在一张存储卡已满时，继续在另一张存储卡上记录；以及将场景转换为 MP4(A 111)。其他功能音频连接多样性记录时，您可以使用内置麦克风、MIC 端子或 2 个 INPUT 端子。使用 INPUT 端子时，还可使用需要幻象电源的麦克风。音频场景选择使用音频场景选择功能 (A 73)，可选择适合周围环境的音频场景，以便对内置麦克风的音频设置进行优化。播放时，听众会更投入地沉浸到场景中。液晶屏和取景器液晶屏和取景器的构图覆盖面都达到 100%，由此确保可以准确检查拍摄画面是否按照具体要求进行构图。液晶屏具有极高的清晰度，是查看重要拍摄细节的必备要素。取景器可向上倾斜 45 度，可在拍摄时为您提供额外的视野和更多功能。

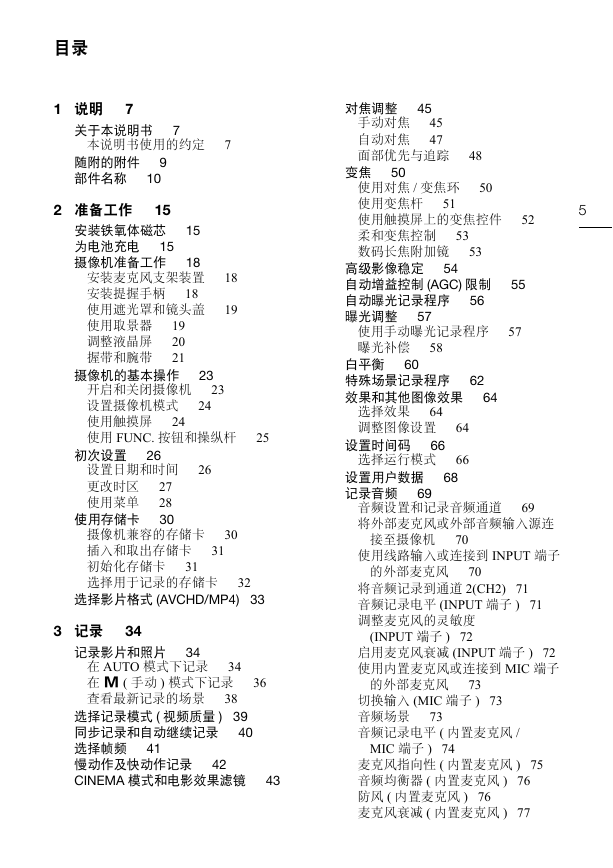

目录 1 说明 7 关于本说明书 7 本说明书使用的约定 7 随附的附件 9 部件名称 10 2 准备工作 15 安装铁氧体磁芯 15 为电池充电 15 摄像机准备工作 18 安装麦克风支架装置 18 安装提握手柄 18 使用遮光罩和镜头盖 19 使用取景器 19 调整液晶屏 20 握带和腕带 21 摄像机的基本操作 23 开启和关闭摄像机 23 设置摄像机模式 24 使用触摸屏 24 使用 FUNC. 按钮和操纵杆 25 初次设置 26 设置日期和时间 26 更改时区 27 使用菜单 28 使用存储卡 30 摄像机兼容的存储卡 30 插入和取出存储卡 31 初始化存储卡 31 选择用于记录的存储卡 32 选择影片格式 (AVCHD/MP4) 33 3 记录 34 记录影片和照片 34 在 AUTO 模式下记录 34 在 n ( 手动 ) 模式下记录 36 查看最新记录的场景 38 选择记录模式 ( 视频质量 ) 39 同步记录和自动继续记录 40 选择帧频 41 慢动作及快动作记录 42 CINEMA 模式和电影效果滤镜 43 5 对焦调整 45 手动对焦 45 自动对焦 47 面部优先与追踪 48 变焦 50 使用对焦 / 变焦环 50 使用变焦杆 51 使用触摸屏上的变焦控件 52 柔和变焦控制 53 数码长焦附加镜 53 高级影像稳定 54 自动增益控制 (AGC) 限制 55 自动曝光记录程序 56 曝光调整 57 使用手动曝光记录程序 57 曝光补偿 58 白平衡 60 特殊场景记录程序 62 效果和其他图像效果 64 选择效果 64 调整图像设置 64 设置时间码 66 选择运行模式 66 设置用户数据 68 记录音频 69 音频设置和记录音频通道 69 将外部麦克风或外部音频输入源连接至摄像机 70 使用线路输入或连接到 INPUT 端子的外部麦克风 70 将音频记录到通道 2(CH2) 71 音频记录电平 (INPUT 端子 ) 71 调整麦克风的灵敏度 (INPUT 端子 ) 72 启用麦克风衰减 (INPUT 端子 ) 72 使用内置麦克风或连接到 MIC 端子的外部麦克风 73 切换输入 (MIC 端子 ) 73 音频场景 73 音频记录电平 ( 内置麦克风 / MIC 端子 ) 74 麦克风指向性 ( 内置麦克风 ) 75 音频均衡器 ( 内置麦克风 ) 76 防风 ( 内置麦克风 ) 76 麦克风衰减 ( 内置麦克风 ) 77

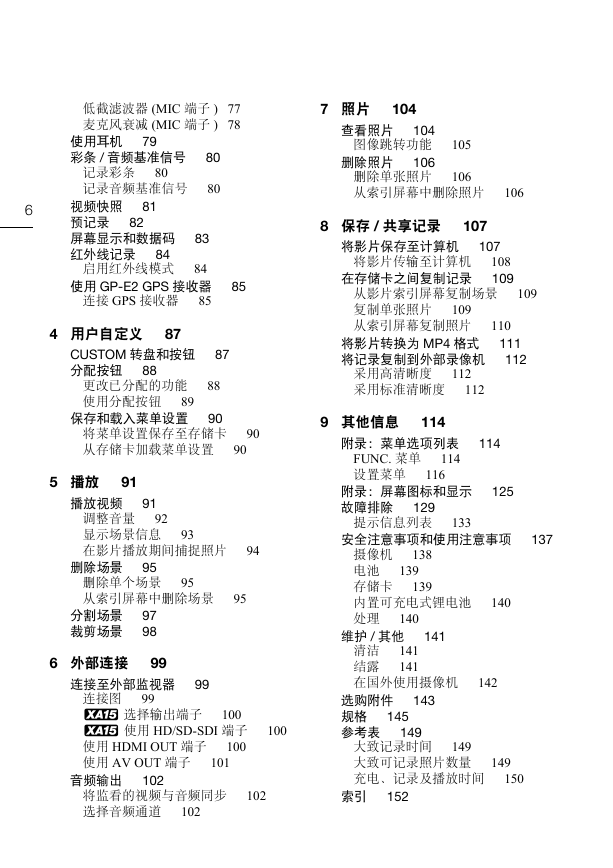

6 低截滤波器 (MIC 端子 ) 77 麦克风衰减 (MIC 端子 ) 78 使用耳机 79 彩条 / 音频基准信号 80 记录彩条 80 记录音频基准信号 80 视频快照 81 预记录 82 屏幕显示和数据码 83 红外线记录 84 启用红外线模式 84 使用 GP-E2 GPS 接收器 85 连接 GPS 接收器 85 4 用户自定义 87 CUSTOM 转盘和按钮 87 分配按钮 88 更改已分配的功能 88 使用分配按钮 89 保存和载入菜单设置 90 将菜单设置保存至存储卡 90 从存储卡加载菜单设置 90 5 播放 91 播放视频 91 调整音量 92 显示场景信息 93 在影片播放期间捕捉照片 94 删除场景 95 删除单个场景 95 从索引屏幕中删除场景 95 分割场景 97 裁剪场景 98 6 外部连接 99 连接至外部监视器 99 连接图 99 o 选择输出端子 100 o 使用 HD/SD-SDI 端子 100 使用 HDMI OUT 端子 100 使用 AV OUT 端子 101 音频输出 102 将监看的视频与音频同步 102 选择音频通道 102 7 照片 104 查看照片 104 图像跳转功能 105 删除照片 106 删除单张照片 106 从索引屏幕中删除照片 106 8 保存 / 共享记录 107 将影片保存至计算机 107 将影片传输至计算机 108 在存储卡之间复制记录 109 从影片索引屏幕复制场景 109 复制单张照片 109 从索引屏幕复制照片 110 将影片转换为 MP4 格式 111 将记录复制到外部录像机 112 采用高清晰度 112 采用标准清晰度 112 9 其他信息 114 附录：菜单选项列表 114 FUNC. 菜单 114 设置菜单 116 附录：屏幕图标和显示 125 故障排除 129 提示信息列表 133 安全注意事项和使用注意事项 137 摄像机 138 电池 139 存储卡 139 内置可充电式锂电池 140 处理 140 维护 / 其他 141 清洁 141 结露 141 在国外使用摄像机 142 选购附件 143 规格 145 参考表 149 大致记录时间 149 大致可记录照片数量 149 充电、记录及播放时间 150 索引 152

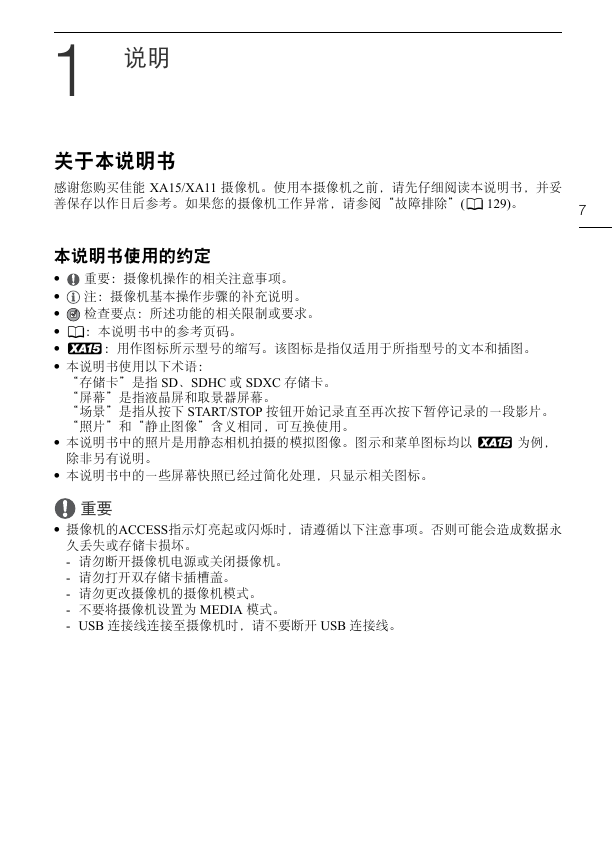

1 说明说明关于本说明书关于本说明书感谢您购买佳能 XA15/XA11 摄像机。使用本摄像机之前，请先仔细阅读本说明书，并妥善保存以作日后参考。如果您的摄像机工作异常，请参阅“故障排除”(A 129)。 7 重要：摄像机操作的相关注意事项。注：摄像机基本操作步骤的补充说明。检查要点：所述功能的相关限制或要求。本说明书使用的约定 • • • • A：本说明书中的参考页码。 • o：用作图标所示型号的缩写。该图标是指仅适用于所指型号的文本和插图。 • 本说明书使用以下术语： “存储卡”是指 SD、SDHC 或 SDXC 存储卡。 “屏幕”是指液晶屏和取景器屏幕。 “场景”是指从按下 START/STOP 按钮开始记录直至再次按下暂停记录的一段影片。 “照片”和“静止图像”含义相同，可互换使用。 • 本说明书中的照片是用静态相机拍摄的模拟图像。图示和菜单图标均以 o 为例，除非另有说明。 • 本说明书中的一些屏幕快照已经过简化处理，只显示相关图标。重要 • 摄像机的ACCESS指示灯亮起或闪烁时，请遵循以下注意事项。否则可能会造成数据永久丢失或存储卡损坏。 - 请勿断开摄像机电源或关闭摄像机。 - 请勿打开双存储卡插槽盖。 - 请勿更改摄像机的摄像机模式。 - 不要将摄像机设置为 MEDIA 模式。 - USB 连接线连接至摄像机时，请不要断开 USB 连接线。

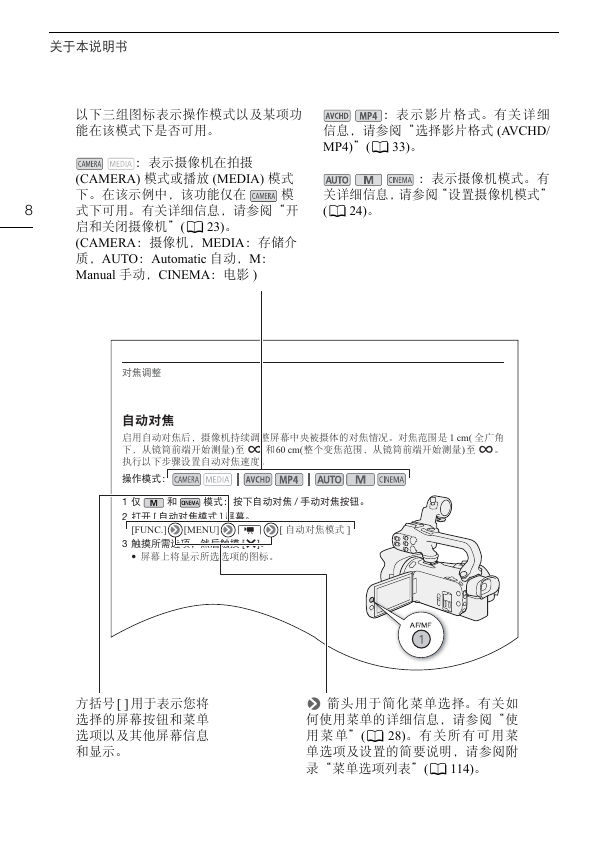

关于本说明书以下三组图标表示操作模式以及某项功能在该模式下是否可用。 8 ：表示摄像机在拍摄 (CAMERA) 模式或播放 (MEDIA) 模式下。在该示例中，该功能仅在模式下可用。有关详细信息，请参阅“开启和关闭摄像机”(A 23)。 (CAMERA：摄像机，MEDIA：存储介质，AUTO：Automatic 自动，M： Manual 手动，CINEMA：电影 ) ：表示影片格式。有关详细信息，请参阅“选择影片格式 (AVCHD/ MP4)”(A 33)。：表示摄像机模式。有关详细信息，请参阅“设置摄像机模式” (A 24)。 1 cm( ) G 60 cm() G 1 2 [ ] / [FUNC.] > [MENU] > p > [ ] 3 [X] 方括号 [ ] 用于表示您将选择的屏幕按钮和菜单选项以及其他屏幕信息和显示。 > 箭头用于简化菜单选择。有关如何使用菜单的详细信息，请参阅“使用菜单”(A 28)。有关所有可用菜单选项及设置的简要说明，请参阅附录“菜单选项列表”(A 114)。
