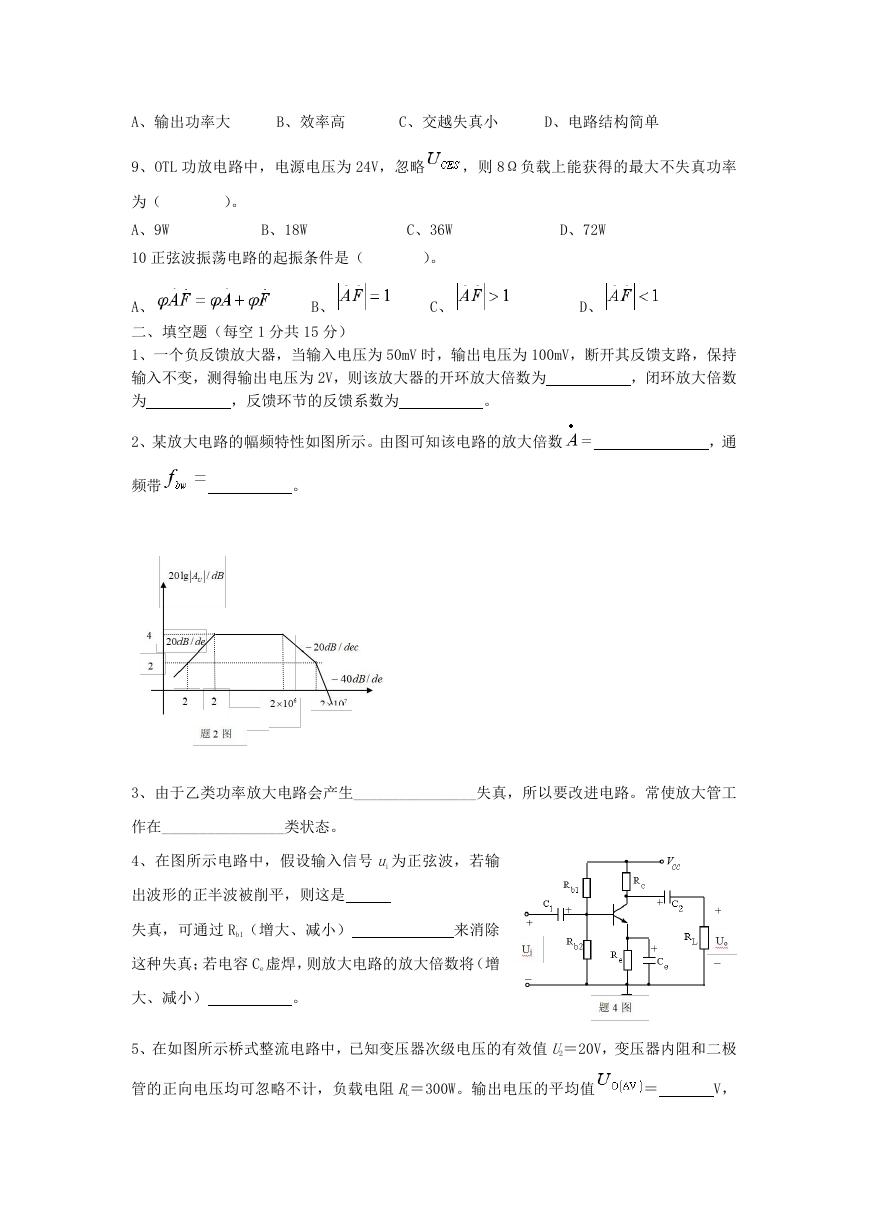

2014 年广西桂林电子科技大学电子技术综合考研真题(B 卷) 第一部分 模拟电子技术(满分 75 分) 一、选择题(每题 2 分共 20 分) 1、由 NPN 管组成的单管共射放大电路,当输入正弦波电压时,输出 uO 如图 2-1 所示,可确 定输出波形产生的失真为( )。 A、饱和失真 B、截止失真 C、交越失真 D、频率失真 2、某差分放大器的差模电压增益为 1000,共模抑制比为 100dB,则共模电压增益为( )。 A、0.01 B、0.01dB C、10 D、10dB 3、集成运放接成迟滞电压比较器时,电路形式应为( )。 A、电压负反馈 B、串联负反馈 C、并联负反馈 D、正反馈 4、某负反馈放大电路,其开环增益 ,反馈系数 ,开环输入电阻 ,可推算出其闭环输入电阻 =( )。 A. 500 ; B. 50 ; C.50 ; D. 5 5、在图示电路中,Ri 为其输入电阻,RS 为常数,为使下限频率 fL 降低,应( )。 A. 减小 C,减小 Ri C. 增大 C,减小 Ri B. 减小 C,增大 Ri D. 增大 C,增大 Ri 6、差分放大电路由双端输出改为单端输出,共模抑制比 KCMR 减小的原因是( )。 A、 不变, 增大 B、 减小, 不变 C、 减小, 增大 D、 增大, 减小 7、一放大电路当负载开路时的输出电压为 4V,当接入 12KΩ的负载电阻后输出电压降为 3V, 该放大电路的输出电阻为( )。 A、2KΩ B、10KΩ C、3KΩ D、4KΩ 8、甲乙类互补对称电路与乙类互补对称电路相比,主要优点是( )。
A、输出功率大 B、效率高 C、交越失真小 D、电路结构简单 9、OTL 功放电路中,电源电压为 24V,忽略 ,则 8Ω负载上能获得的最大不失真功率 为( A、9W )。 B、18W C、36W D、72W 10 正弦波振荡电路的起振条件是( )。 A、 B、 C、 D、 二、填空题(每空 1 分共 15 分) 1、一个负反馈放大器,当输入电压为 50mV 时,输出电压为 100mV,断开其反馈支路,保持 输入不变,测得输出电压为 2V,则该放大器的开环放大倍数为 ,闭环放大倍数 为 ,反馈环节的反馈系数为 。 2、某放大电路的幅频特性如图所示。由图可知该电路的放大倍数 ,通 频带 。 3、由于乙类功率放大电路会产生________________失真,所以要改进电路。常使放大管工 作在________________类状态。 4、在图所示电路中,假设输入信号 ui 为正弦波,若输 出波形的正半波被削平,则这是 失真,可通过 Rb1(增大、减小) 来消除 这种失真;若电容 Ce 虚焊,则放大电路的放大倍数将(增 大、减小) 。 5、在如图所示桥式整流电路中,已知变压器次级电压的有效值 U2=20V,变压器内阻和二极 管的正向电压均可忽略不计,负载电阻 RL=300W。输出电压的平均值 = V,

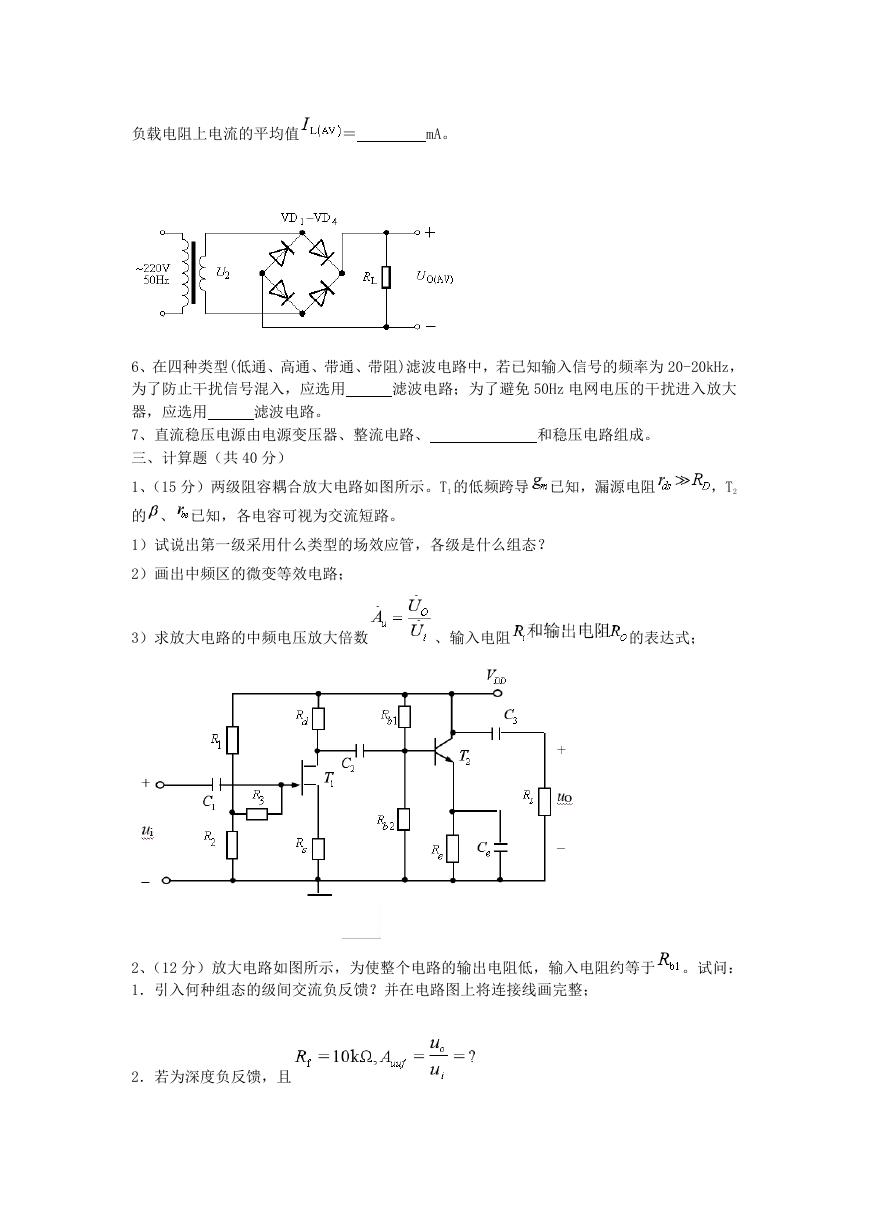

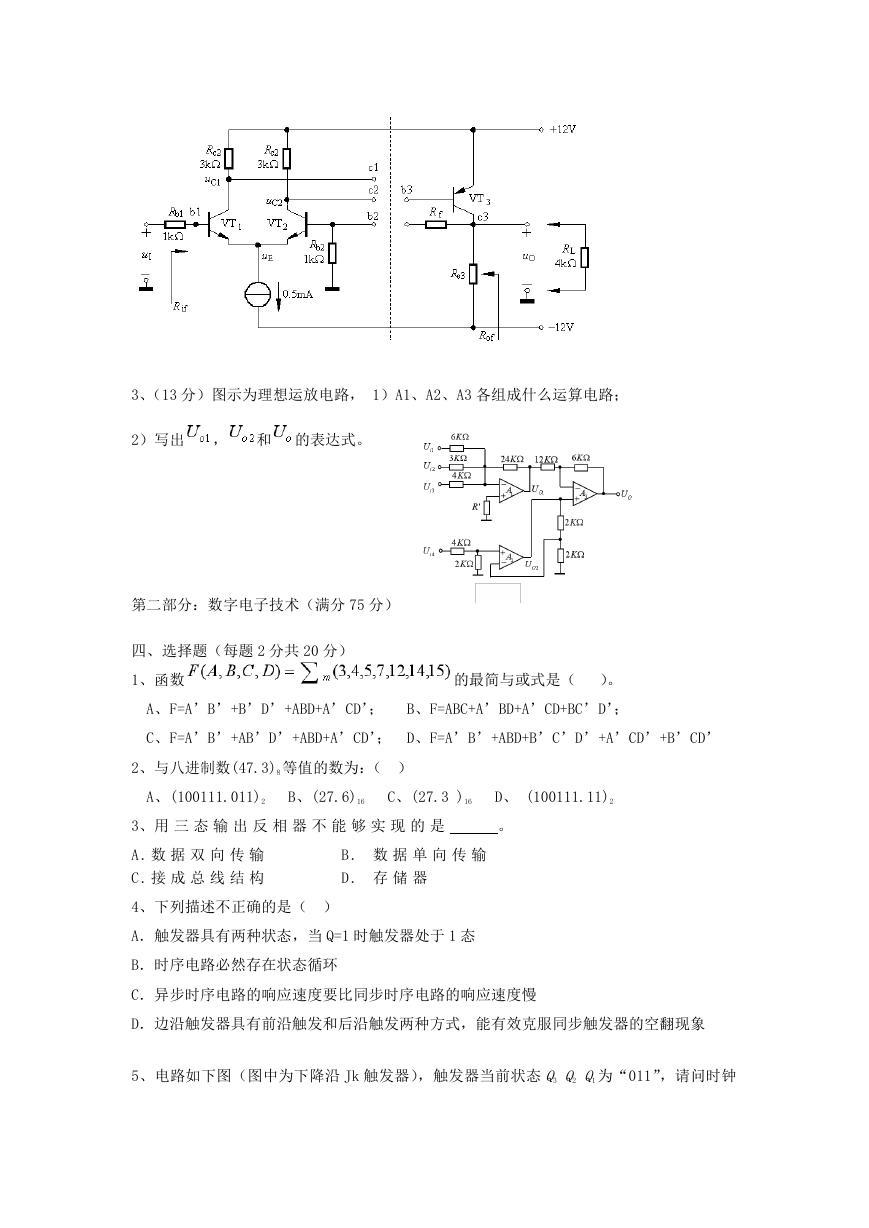

负载电阻上电流的平均值 = mA。 6、在四种类型(低通、高通、带通、带阻)滤波电路中,若已知输入信号的频率为 20-20kHz, 为了防止干扰信号混入,应选用 器,应选用 7、直流稳压电源由电源变压器、整流电路、 三、计算题(共 40 分) 滤波电路;为了避免 50Hz 电网电压的干扰进入放大 滤波电路。 和稳压电路组成。 1、(15 分)两级阻容耦合放大电路如图所示。T1 的低频跨导 已知,漏源电阻 ,T2 的 、 已知,各电容可视为交流短路。 1)试说出第一级采用什么类型的场效应管,各级是什么组态? 2)画出中频区的微变等效电路; 3)求放大电路的中频电压放大倍数 、输入电阻 的表达式; 2、(12 分)放大电路如图所示,为使整个电路的输出电阻低,输入电阻约等于 。试问: 1.引入何种组态的级间交流负反馈?并在电路图上将连接线画完整; 2.若为深度负反馈,且

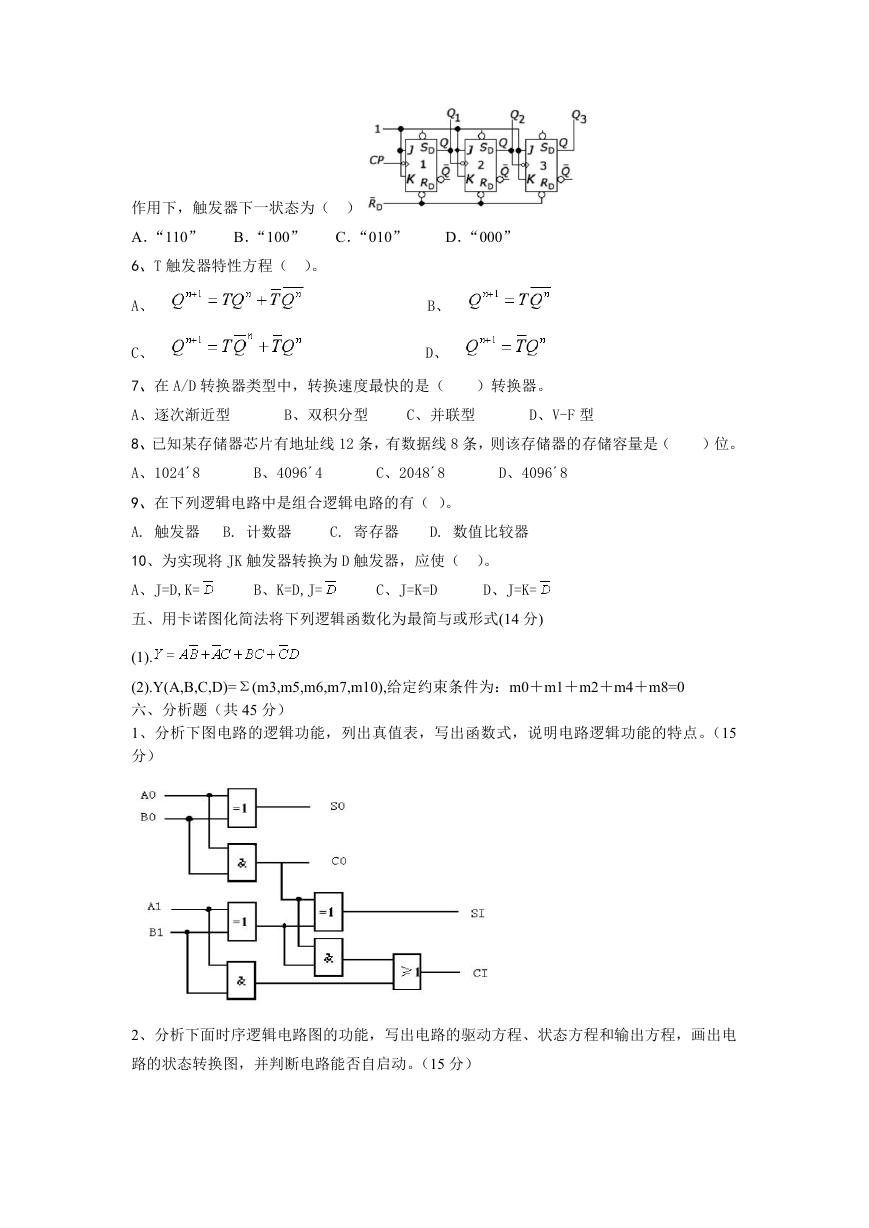

3、(13 分)图示为理想运放电路, 1)A1、A2、A3 各组成什么运算电路; 2)写出 , 和 的表达式。 第二部分:数字电子技术(满分 75 分) 四、选择题(每题 2 分共 20 分) 1、函数 的最简与或式是( )。 A、F=A’B’+B’D’+ABD+A’CD’; B、F=ABC+A’BD+A’CD+BC’D’; C、F=A’B’+AB’D’+ABD+A’CD’; D、F=A’B’+ABD+B’C’D’+A’CD’+B’CD’ 2、与八进制数(47.3)8 等值的数为:( ) A、(100111.011)2 B、(27.6)16 C、(27.3 )16 D、 (100111.11)2 3、用 三 态 输 出 反 相 器 不 能 够 实 现 的 是 。 A . 数 据 双 向 传 输 C . 接 成 总 线 结 构 B . 数 据 单 向 传 输 D . 存 储 器 4、下列描述不正确的是( ) A.触发器具有两种状态,当 Q=1 时触发器处于 1 态 B.时序电路必然存在状态循环 C.异步时序电路的响应速度要比同步时序电路的响应速度慢 D.边沿触发器具有前沿触发和后沿触发两种方式,能有效克服同步触发器的空翻现象 5、电路如下图(图中为下降沿 Jk 触发器),触发器当前状态 Q3 Q2 Q1 为“011”,请问时钟
作用下,触发器下一状态为( ) A.“110” B.“100” C.“010” 6、T 触发器特性方程( )。 A、 C、 D.“000” B、 D、 7、在 A/D 转换器类型中,转换速度最快的是( )转换器。 A、逐次渐近型 B、双积分型 C、并联型 D、V-F 型 8、已知某存储器芯片有地址线 12 条,有数据线 8 条,则该存储器的存储容量是( )位。 A、1024´8 B、4096´4 C、2048´8 D、4096´8 9、在下列逻辑电路中是组合逻辑电路的有( )。 A. 触发器 B. 计数器 C. 寄存器 D. 数值比较器 10、为实现将 JK 触发器转换为 D 触发器,应使( )。 A、J=D,K= B、K=D,J= C、J=K=D D、J=K= 五、用卡诺图化简法将下列逻辑函数化为最简与或形式(14 分) (1). (2).Y(A,B,C,D)=Σ(m3,m5,m6,m7,m10),给定约束条件为:m0+m1+m2+m4+m8=0 六、分析题(共 45 分) 1、分析下图电路的逻辑功能,列出真值表,写出函数式,说明电路逻辑功能的特点。(15 分) 2、分析下面时序逻辑电路图的功能,写出电路的驱动方程、状态方程和输出方程,画出电 路的状态转换图,并判断电路能否自启动。(15 分)

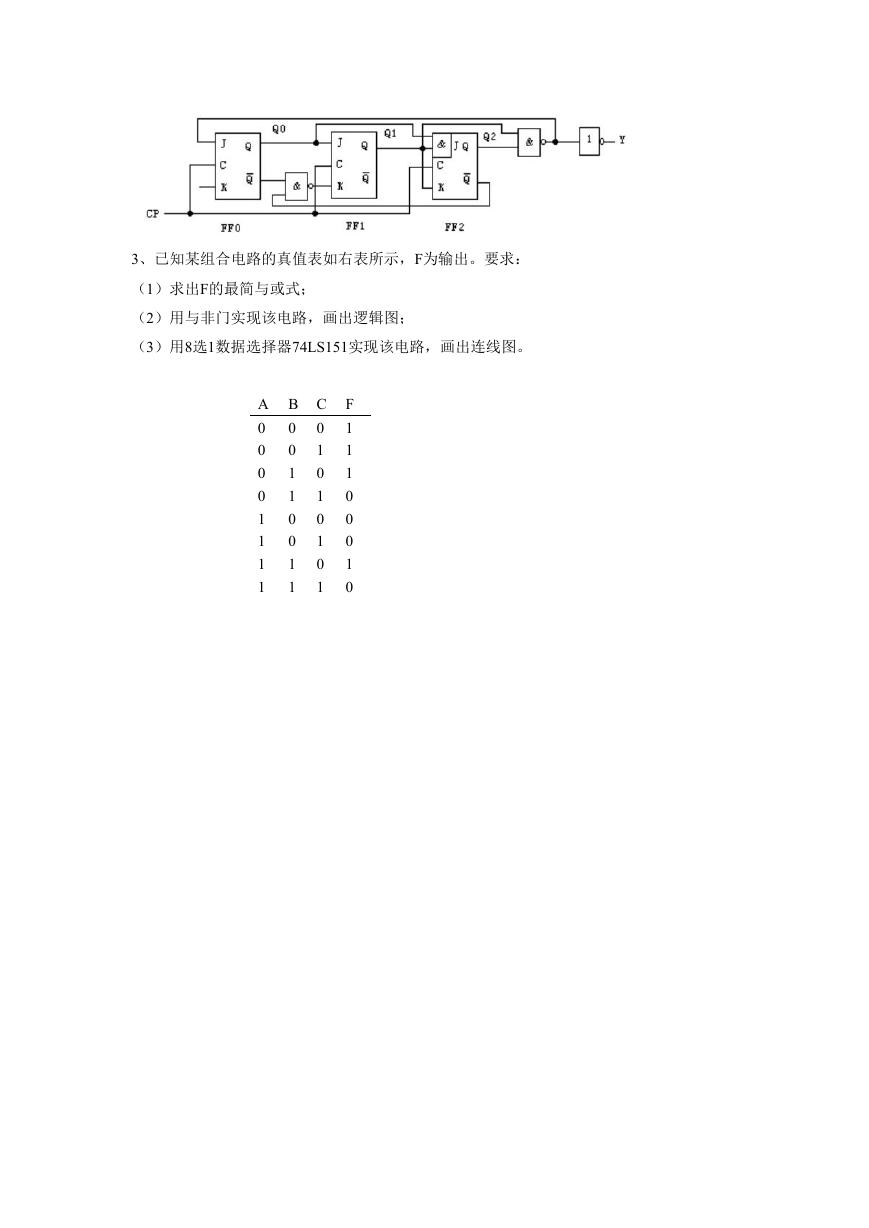

3、已知某组合电路的真值表如右表所示,F为输出。要求: (1)求出F的最简与或式; (2)用与非门实现该电路,画出逻辑图; (3)用8选1数据选择器74LS151实现该电路,画出连线图。 A B C F 1 0 1 0 0 1 0 0 0 1 1 0 1 1 1 0 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1
