JVC数码摄像机-GZ-RY980说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：7.37M 资料格式：pdf 举报版权申诉

第1页 / 共141页

第2页 / 共141页

第3页 / 共141页

第4页 / 共141页

第5页 / 共141页

第6页 / 共141页

第7页 / 共141页

第8页 / 共141页

入门

核对附件

打开本机

打开端子盖（SD卡盖）

充电

握带调整

安装镜头盖

插入SD卡

可以使用的SD卡类型

使用触屏

锁定屏幕（在进行水下拍摄时）

调整触屏

液晶监视器上的按键名称和功能

配置初始设置

配置初始设置后重新调整时钟

配置初始设置后更改显示语言

握住本机

安装三脚架

在海外使用本机

在海外给电池充电

旅行期间按当地时间设置时钟

在水下或于低温环境中使用以前

在水下使用的注意事项

使用后的维护

在低温环境中使用的注意事项

其他注意事项

录制

在自动模式下拍摄视频

捕捉静像

变焦

手动录制

手动调整聚焦（FOCUS）

使用聚焦辅助功能

放大图像（EXPANDED）进行对焦调整

调整亮度

设置快门速度

设置光圈

提高感光度等级

设置背光补偿

设置白平衡

将数据记录到插槽 A 和插槽 B

慢动作（高速）录制

在水下拍摄

清楚地捕捉被摄体（触摸优先AE/AF）

减轻相机振动

拍摄特写镜头（TELE MACRO）

特殊效果录制

延时录制（慢速记录）

预记录

场景连续

使用自拍定时器

更改时间码（TC）录制模式

检查剩余电池电量和录制时间

播放

播放视频

正常播放

查看录制日期和其他信息

播放静像

幻灯片播放

连接电视机并在电视机上观看

经由HDMI迷你接口连接

编辑

删除不需要的文件

删除一个场景

选择和删除多个场景

删除所有场景

保护视频图像

保护/取消对所显示（播放）场景的保护

保护/取消保护选定文件

保护/取消保护所有场景

修剪录好的视频

从视频中的场景捕捉静像

复制

在计算机上备份数据

使用 Windows 10 或 Windows 8.1 时

使用 Windows 7 时

使用 CyberLink PowerDirector

安装 PowerDirector

使用 PowerDirector

核对系统要求（指引）

连接蓝光录像机，将文件复录到光盘上

使用Wi-Fi

Wi-Fi功能

使用Wi-Fi的注意事项

如何建立 Wi-Fi 连接

Wi-Fi 连接的方式

准备连接

连接

静像传输

远程查看

通过网页浏览器更改设置

实时流传输

菜单设置

操作菜单

主菜单

相机功能菜单

相机进程菜单

细节调整菜单

白平衡调整菜单

TC 菜单

监视器菜单

拍摄辅助菜单

显示设置菜单

A/V 设置菜单

视频设置菜单

音频设置菜单

系统菜单

录制设置菜单

网络设置菜单

零部件名称

液晶显示器上的显示

故障排除

本机不能正常工作时

充电

电源

录制

SD卡

播放

编辑/复制

电脑

画面/图像

其他问题

错误信息

维护

规格

商标

摄像机 GZ-RY980 详细用户使用指南 C8C_RY980_AC_CS

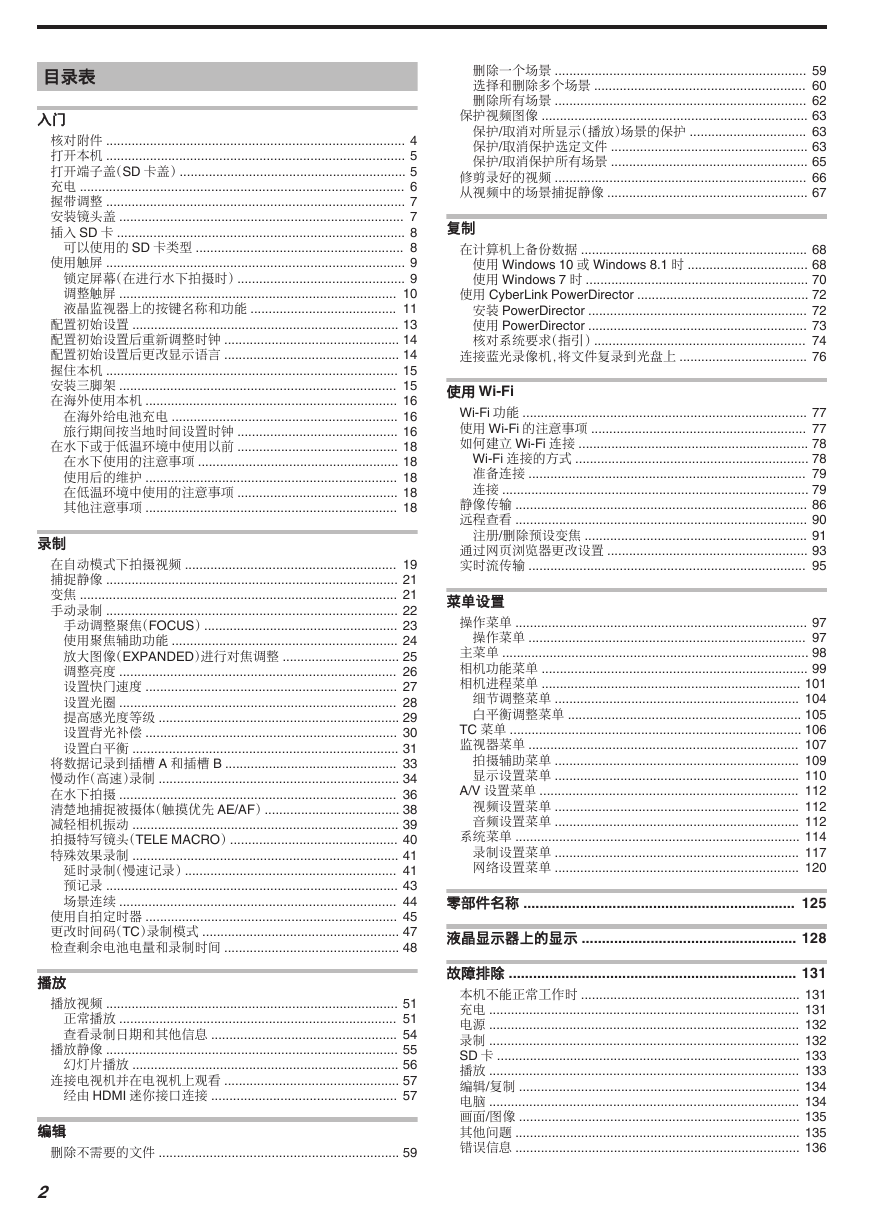

目录表入门核对附件 .................................................................................. 4 打开本机 .................................................................................. 5 打开端子盖（SD 卡盖） .............................................................. 5 充电 ......................................................................................... 6 握带调整 .................................................................................. 7 安装镜头盖 .............................................................................. 7 插入 SD 卡 ............................................................................... 8 可以使用的 SD 卡类型 ......................................................... 8 使用触屏 .................................................................................. 9 锁定屏幕（在进行水下拍摄时） .............................................. 9 调整触屏 ............................................................................ 10 液晶监视器上的按键名称和功能 ........................................ 11 配置初始设置 ......................................................................... 13 配置初始设置后重新调整时钟 ................................................ 14 配置初始设置后更改显示语言 ................................................ 14 握住本机 ................................................................................ 15 安装三脚架 ............................................................................ 15 在海外使用本机 ..................................................................... 16 在海外给电池充电 .............................................................. 16 旅行期间按当地时间设置时钟 ............................................ 16 在水下或于低温环境中使用以前 ............................................ 18 在水下使用的注意事项 ....................................................... 18 使用后的维护 ..................................................................... 18 在低温环境中使用的注意事项 ............................................ 18 其他注意事项 ..................................................................... 18 录制在自动模式下拍摄视频 .......................................................... 19 捕捉静像 ................................................................................ 21 变焦 ....................................................................................... 21 手动录制 ................................................................................ 22 手动调整聚焦（FOCUS） ..................................................... 23 使用聚焦辅助功能 .............................................................. 24 放大图像（EXPANDED）进行对焦调整 ................................ 25 调整亮度 ............................................................................ 26 设置快门速度 ..................................................................... 27 设置光圈 ............................................................................ 28 提高感光度等级 .................................................................. 29 设置背光补偿 ..................................................................... 30 设置白平衡 ......................................................................... 31 将数据记录到插槽 A 和插槽 B ............................................... 33 慢动作（高速）录制 .................................................................. 34 在水下拍摄 ............................................................................ 36 清楚地捕捉被摄体（触摸优先 AE/AF） ..................................... 38 减轻相机振动 ......................................................................... 39 拍摄特写镜头（TELE MACRO） .............................................. 40 特殊效果录制 ......................................................................... 41 延时录制（慢速记录） .......................................................... 41 预记录 ................................................................................ 43 场景连续 ............................................................................ 44 使用自拍定时器 ..................................................................... 45 更改时间码（TC）录制模式 ...................................................... 47 检查剩余电池电量和录制时间 ................................................ 48 播放播放视频 ................................................................................ 51 正常播放 ............................................................................ 51 查看录制日期和其他信息 ................................................... 54 播放静像 ................................................................................ 55 幻灯片播放 ......................................................................... 56 连接电视机并在电视机上观看 ................................................ 57 经由 HDMI 迷你接口连接 ................................................... 57 编辑删除不需要的文件 .................................................................. 59 2 删除一个场景 ..................................................................... 59 选择和删除多个场景 .......................................................... 60 删除所有场景 ..................................................................... 62 保护视频图像 ......................................................................... 63 保护/取消对所显示（播放）场景的保护 ................................ 63 保护/取消保护选定文件 ...................................................... 63 保护/取消保护所有场景 ...................................................... 65 修剪录好的视频 ..................................................................... 66 从视频中的场景捕捉静像 ....................................................... 67 复制在计算机上备份数据 .............................................................. 68 使用 Windows 10 或 Windows 8.1 时 ................................. 68 使用 Windows 7 时 ............................................................. 70 使用 CyberLink PowerDirector ............................................... 72 安装 PowerDirector ............................................................ 72 使用 PowerDirector ............................................................ 73 核对系统要求（指引） .......................................................... 74 连接蓝光录像机，将文件复录到光盘上 ................................... 76 使用 Wi-Fi Wi-Fi 功能 .............................................................................. 77 使用 Wi-Fi 的注意事项 ........................................................... 77 如何建立 Wi-Fi 连接 ............................................................... 78 Wi-Fi 连接的方式 ................................................................ 78 准备连接 ............................................................................ 79 连接 .................................................................................... 79 静像传输 ................................................................................ 86 远程查看 ................................................................................ 90 注册/删除预设变焦 ............................................................. 91 通过网页浏览器更改设置 ....................................................... 93 实时流传输 ............................................................................ 95 菜单设置操作菜单 ................................................................................ 97 操作菜单 ............................................................................ 97 主菜单 .................................................................................... 98 相机功能菜单 ......................................................................... 99 相机进程菜单 ....................................................................... 101 细节调整菜单 ................................................................... 104 白平衡调整菜单 ................................................................ 105 TC 菜单 ................................................................................ 106 监视器菜单 .......................................................................... 107 拍摄辅助菜单 ................................................................... 109 显示设置菜单 ................................................................... 110 A/V 设置菜单 ....................................................................... 112 视频设置菜单 ................................................................... 112 音频设置菜单 ................................................................... 112 系统菜单 .............................................................................. 114 录制设置菜单 ................................................................... 117 网络设置菜单 ................................................................... 120 零部件名称 ................................................................... 125 液晶显示器上的显示 ..................................................... 128 故障排除 ....................................................................... 131 本机不能正常工作时 ............................................................ 131 充电 ..................................................................................... 131 电源 ..................................................................................... 132 录制 ..................................................................................... 132 SD 卡 ................................................................................... 133 播放 ..................................................................................... 133 编辑/复制 ............................................................................. 134 电脑 ..................................................................................... 134 画面/图像 ............................................................................. 135 其他问题 .............................................................................. 135 错误信息 .............................................................................. 136

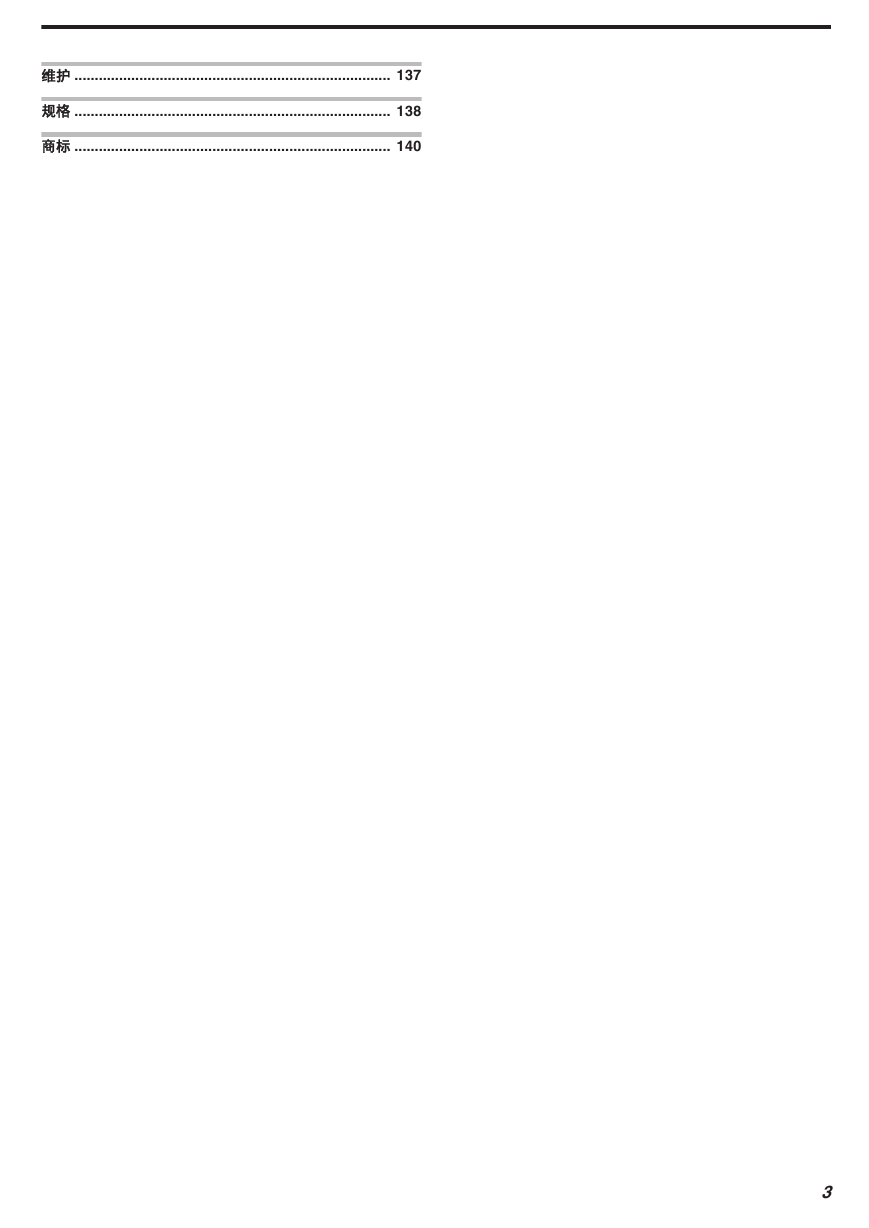

维护 .............................................................................. 137 规格 .............................................................................. 138 商标 .............................................................................. 140 3

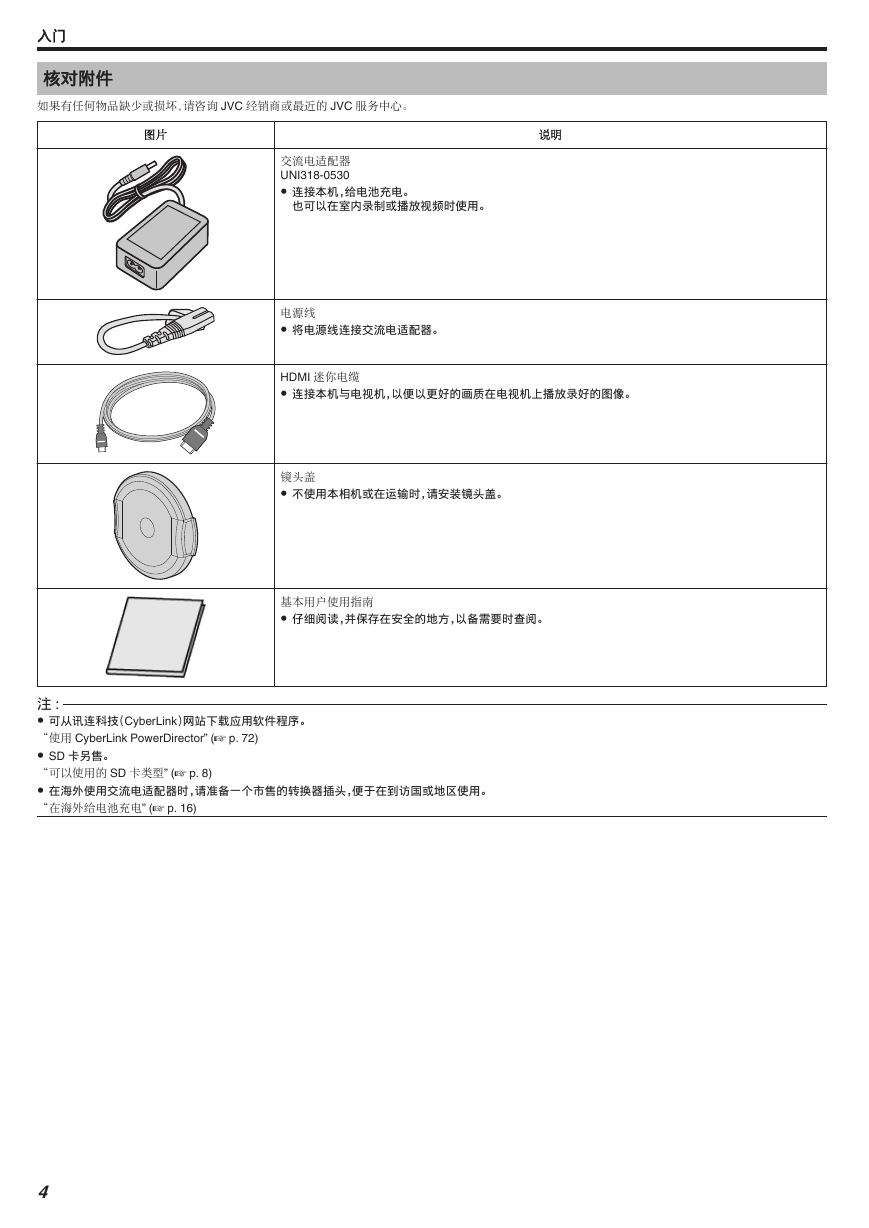

入门核对附件如果有任何物品缺少或损坏，请咨询 JVC 经销商或最近的 JVC 服务中心。图片说明交流电适配器 UNI318-0530 0 连接本机，给电池充电。也可以在室内录制或播放视频时使用。 . . . . . 电源线 0 将电源线连接交流电适配器。 HDMI 迷你电缆 0 连接本机与电视机，以便以更好的画质在电视机上播放录好的图像。镜头盖 0 不使用本相机或在运输时，请安装镜头盖。基本用户使用指南 0 仔细阅读，并保存在安全的地方，以备需要时查阅。注 : 0 可从讯连科技（CyberLink）网站下载应用软件程序。 “使用 CyberLink PowerDirector” (A p. 72) 0 SD 卡另售。 “可以使用的 SD 卡类型” (A p. 8) 0 在海外使用交流电适配器时，请准备一个市售的转换器插头，便于在到访国或地区使用。 “在海外给电池充电” (A p. 16) 4

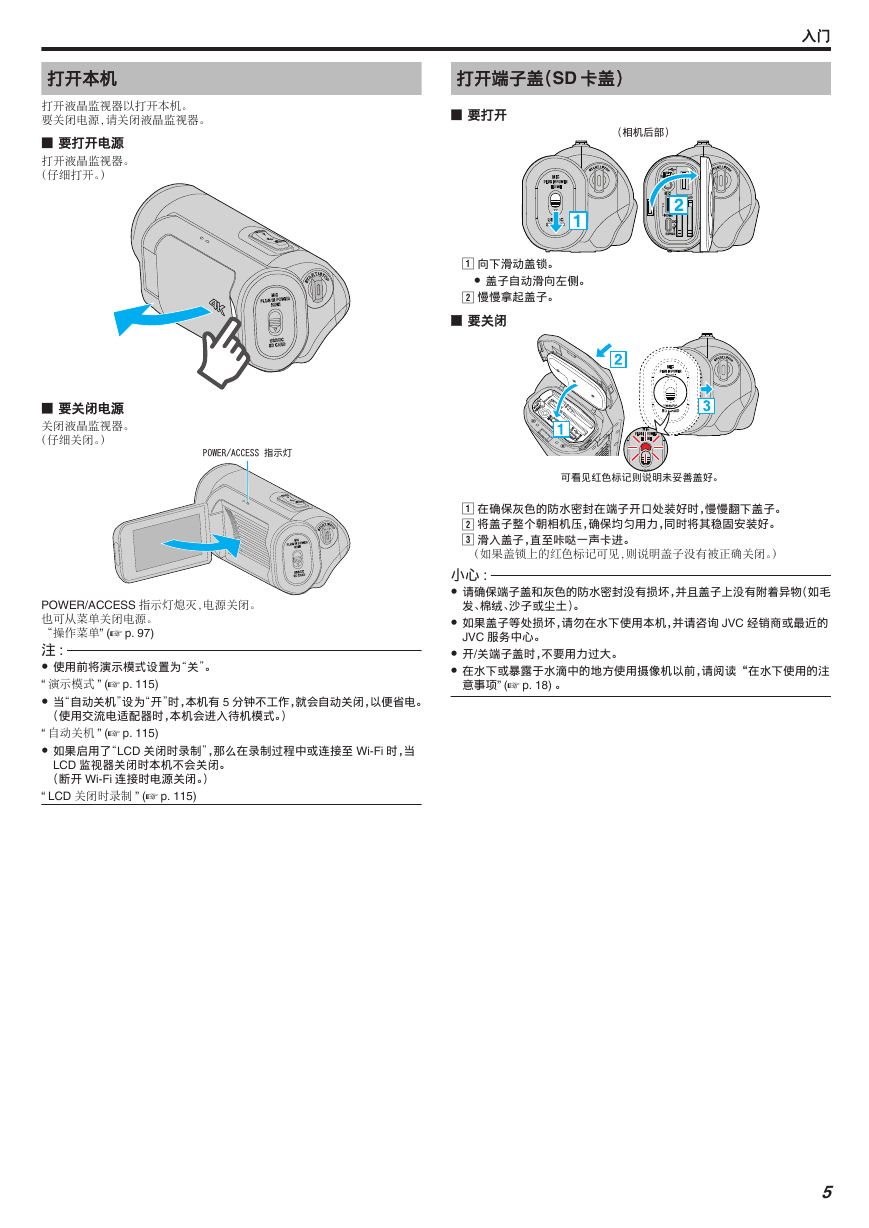

打开本机打开液晶监视器以打开本机。要关闭电源，请关闭液晶监视器。 o 要打开电源打开液晶监视器。（仔细打开。） . o 要关闭电源关闭液晶监视器。（仔细关闭。）打开端子盖（SD 卡盖） o 要打开入门 . A 向下滑动盖锁。 0 盖子自动滑向左侧。 B 慢慢拿起盖子。 o 要关闭 . A 在确保灰色的防水密封在端子开口处装好时，慢慢翻下盖子。 B 将盖子整个朝相机压，确保均匀用力，同时将其稳固安装好。 C 滑入盖子，直至咔哒一声卡进。（如果盖锁上的红色标记可见，则说明盖子没有被正确关闭。）小心 : 0 请确保端子盖和灰色的防水密封没有损坏，并且盖子上没有附着异物（如毛 0 如果盖子等处损坏，请勿在水下使用本机，并请咨询 JVC 经销商或最近的 0 开/关端子盖时，不要用力过大。 0 在水下或暴露于水滴中的地方使用摄像机以前，请阅读“在水下使用的注 JVC 服务中心。发、棉绒、沙子或尘土）。意事项” (A p. 18) 。 . POWER/ACCESS 指示灯熄灭，电源关闭。也可从菜单关闭电源。 “操作菜单” (A p. 97) 注 : 0 使用前将演示模式设置为“关”。 “ 演示模式 ” (A p. 115) 0 当“自动关机”设为“开”时，本机有 5 分钟不工作，就会自动关闭，以便省电。（使用交流电适配器时，本机会进入待机模式。） “ 自动关机 ” (A p. 115) 0 如果启用了“LCD 关闭时录制”，那么在录制过程中或连接至 Wi-Fi 时，当 LCD 监视器关闭时本机不会关闭。（断开 Wi-Fi 连接时电源关闭。） “ LCD 关闭时录制 ” (A p. 115) 5

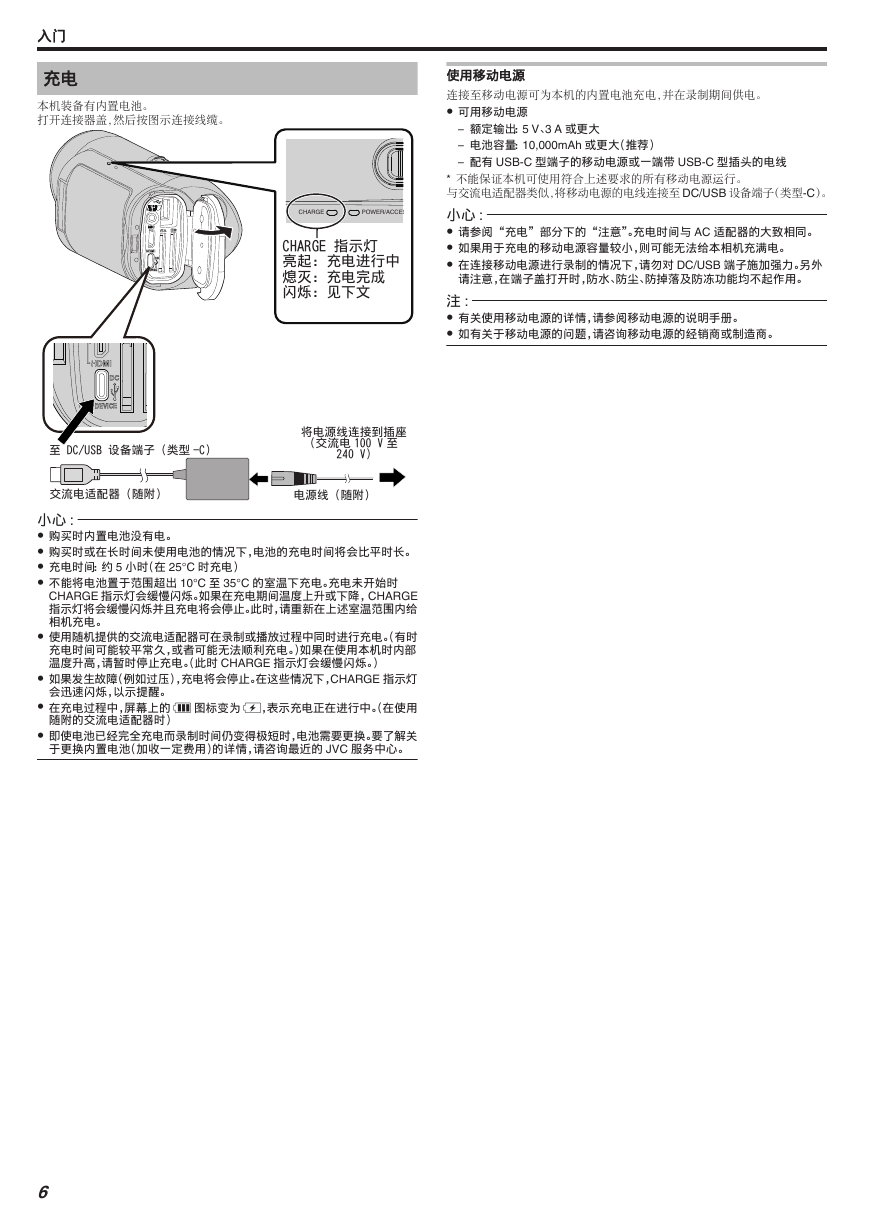

使用移动电源连接至移动电源可为本机的内置电池充电，并在录制期间供电。 0 可用移动电源 – 额定输出：5 V、3 A 或更大 – 电池容量：10,000mAh 或更大（推荐） – 配有 USB-C 型端子的移动电源或一端带 USB-C 型插头的电线 * 不能保证本机可使用符合上述要求的所有移动电源运行。与交流电适配器类似，将移动电源的电线连接至 DC/USB 设备端子（类型-C）。小心 : 0 请参阅“充电”部分下的“注意”。充电时间与 AC 适配器的大致相同。 0 如果用于充电的移动电源容量较小，则可能无法给本相机充满电。 0 在连接移动电源进行录制的情况下，请勿对 DC/USB 端子施加强力。另外注 : 0 有关使用移动电源的详情，请参阅移动电源的说明手册。 0 如有关于移动电源的问题，请咨询移动电源的经销商或制造商。请注意，在端子盖打开时，防水、防尘、防掉落及防冻功能均不起作用。入门充电本机装备有内置电池。打开连接器盖，然后按图示连接线缆。 . 小心 : 0 购买时内置电池没有电。 0 购买时或在长时间未使用电池的情况下，电池的充电时间将会比平时长。 0 充电时间：约 5 小时（在 25°C 时充电） 0 不能将电池置于范围超出 10°C 至 35°C 的室温下充电。充电未开始时 CHARGE 指示灯会缓慢闪烁。如果在充电期间温度上升或下降， CHARGE 指示灯将会缓慢闪烁并且充电将会停止。此时，请重新在上述室温范围内给相机充电。 0 使用随机提供的交流电适配器可在录制或播放过程中同时进行充电。（有时充电时间可能较平常久，或者可能无法顺利充电。）如果在使用本机时内部温度升高，请暂时停止充电。（此时 CHARGE 指示灯会缓慢闪烁。） 0 如果发生故障（例如过压），充电将会停止。在这些情况下，CHARGE 指示灯会迅速闪烁，以示提醒。 0 在充电过程中，屏幕上的 P 图标变为 O，表示充电正在进行中。（在使用随附的交流电适配器时） 0 即使电池已经完全充电而录制时间仍变得极短时，电池需要更换。要了解关于更换内置电池（加收一定费用）的详情，请咨询最近的 JVC 服务中心。 6 CHARGEPOWER/ACCES

握带调整 . A 打开带子 B 调整带子长度 C 系紧带子小心 : 0 务必妥善扣紧握带。如果握带松开，本机可能会掉落，造成人身伤害或财产损坏。安装镜头盖不拍摄时，请安上盖子以保护镜头。入门 . o 录制期间 . 7

入门插入SD 卡在拍摄前，将市售的 SD 卡（4 GB 至 512 GB）插入插槽 A、插槽 B 或两个插槽中。 “可以使用的 SD 卡类型” (A p. 8) “大约视频录制时间” (A p. 50) 1 关闭液晶监视器以关闭本机。取出卡把 SD 卡向内推一次，然后径直拉出。 . 2 打开端子盖。 . 3 插入 SD 卡。 . 可以使用的 SD 卡类型此摄像机可以使用以下 SD 卡：操作在以下制造商出品的 SD 卡上得到确认。 0 松下 0 东芝 0 SanDisk SDHC 卡 . 0 如果是 HD 录制，请使用级别为 4（K）或更高的 SDHC 卡（4 GB 至 32 0 在 4K 或高速录制过程中，请使用级别为 10（M）或更高级别的 SDHC GB）。卡（4 GB 至 32 GB）。 SDXC 卡 . 警告 . 0 如果是 HD 录制，请使用级别为 4（K）或更高的 SDXC 卡（容量达 0 在 4K 或高速录制过程中，请使用级别为 10（M）或更高级别的 SDXC 512GB）。卡（容量达 512 GB）。示灯熄灭。否则可能会损坏本机和 SD 卡。 0 千万不要把 SD 卡插反。 0 在插入或移除 SD 卡前，请关闭液晶监视器并确保 POWER/ACCESS 指 0 插入 SD 卡时，不要碰到金属接触面。小心 : 0 当“系统”设为“HD”时，不能在同一张卡上录制“帧率”为 60p/60i 和 50p/50i 0 在插入新 SD 卡之前，请检查是否已将“帧率”设为拍摄所用的帧率。 (A p. 128) 如要更改“帧率”，请在插入新卡前进行。注 : 0 如要使用新 SD 卡或在其他设备上使用过的 SD 卡，则需要通过“系统”菜单中的“格式化 SD 卡”对 SD 卡进行格式化（初始化）。 “ 格式化 SD 卡 ” (A p. 114) 的视频。 8
