学号《某商店进销存课程名称》课程设计报告题目：某商店进销存管理系统专业：班级：姓名：指导教师：成绩：计算机学院 2017 年 12 月 8 日

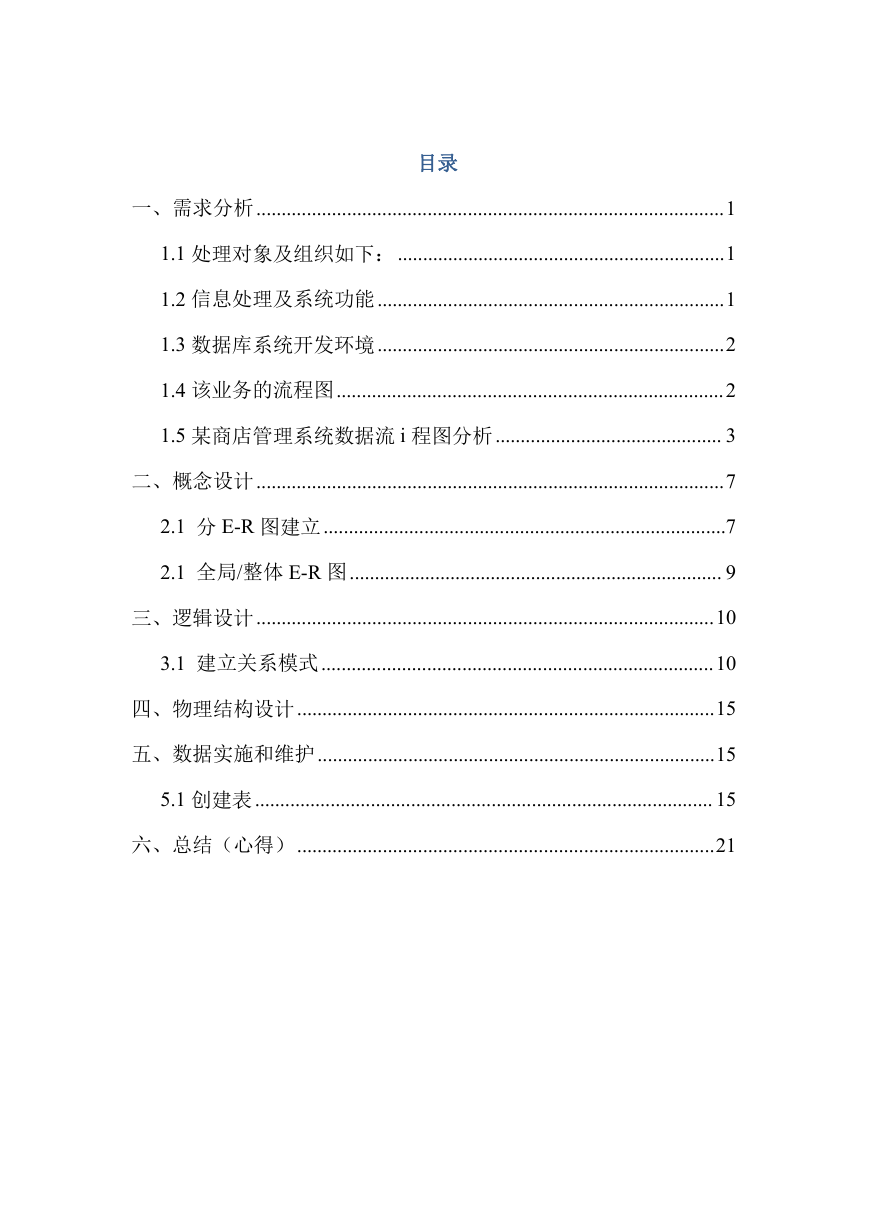

目录一、需求分析.............................................................................................1 1.1 处理对象及组织如下：.................................................................1 1.2 信息处理及系统功能.....................................................................1 1.3 数据库系统开发环境.....................................................................2 1.4 该业务的流程图.............................................................................2 1.5 某商店管理系统数据流 i 程图分析............................................. 3 二、概念设计.............................................................................................7 2.1 分 E-R 图建立................................................................................7 2.1 全局/整体 E-R 图.......................................................................... 9 三、逻辑设计...........................................................................................10 3.1 建立关系模式..............................................................................10 四、物理结构设计...................................................................................15 五、数据实施和维护...............................................................................15 5.1 创建表........................................................................................... 15 六、总结（心得）...................................................................................21

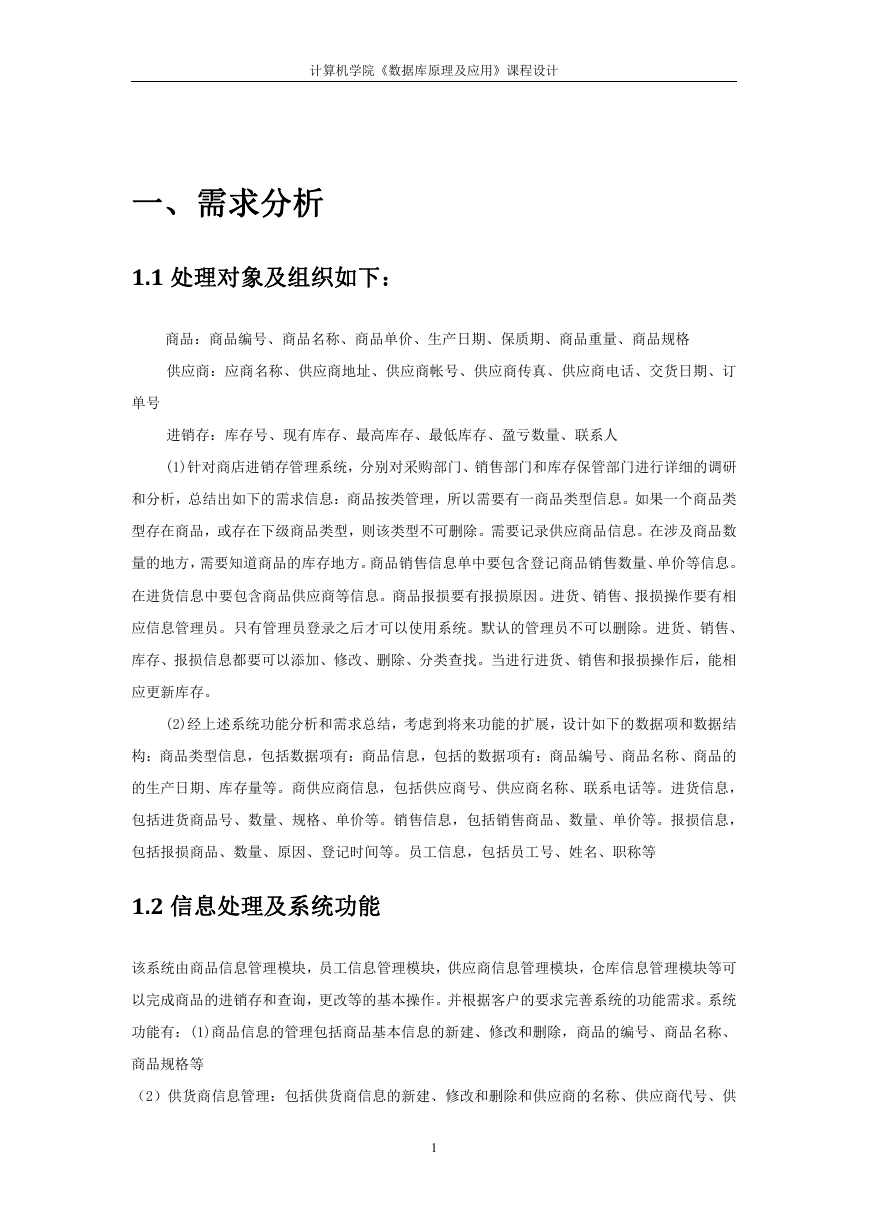

计算机学院《数据库原理及应用》课程设计一、需求分析 1.1 处理对象及组织如下：商品：商品编号、商品名称、商品单价、生产日期、保质期、商品重量、商品规格供应商：应商名称、供应商地址、供应商帐号、供应商传真、供应商电话、交货日期、订单号进销存：库存号、现有库存、最高库存、最低库存、盈亏数量、联系人 (1)针对商店进销存管理系统，分别对采购部门、销售部门和库存保管部门进行详细的调研和分析，总结出如下的需求信息：商品按类管理，所以需要有一商品类型信息。如果一个商品类型存在商品，或存在下级商品类型，则该类型不可删除。需要记录供应商品信息。在涉及商品数量的地方，需要知道商品的库存地方。商品销售信息单中要包含登记商品销售数量、单价等信息。在进货信息中要包含商品供应商等信息。商品报损要有报损原因。进货、销售、报损操作要有相应信息管理员。只有管理员登录之后才可以使用系统。默认的管理员不可以删除。进货、销售、库存、报损信息都要可以添加、修改、删除、分类查找。当进行进货、销售和报损操作后，能相应更新库存。 (2)经上述系统功能分析和需求总结，考虑到将来功能的扩展，设计如下的数据项和数据结构：商品类型信息，包括数据项有：商品信息，包括的数据项有：商品编号、商品名称、商品的的生产日期、库存量等。商供应商信息，包括供应商号、供应商名称、联系电话等。进货信息，包括进货商品号、数量、规格、单价等。销售信息，包括销售商品、数量、单价等。报损信息，包括报损商品、数量、原因、登记时间等。员工信息，包括员工号、姓名、职称等 1.2 信息处理及系统功能该系统由商品信息管理模块，员工信息管理模块，供应商信息管理模块，仓库信息管理模块等可以完成商品的进销存和查询，更改等的基本操作。并根据客户的要求完善系统的功能需求。系统功能有：(1)商品信息的管理包括商品基本信息的新建、修改和删除，商品的编号、商品名称、商品规格等（2）供货商信息管理：包括供货商信息的新建、修改和删除和供应商的名称、供应商代号、供 1

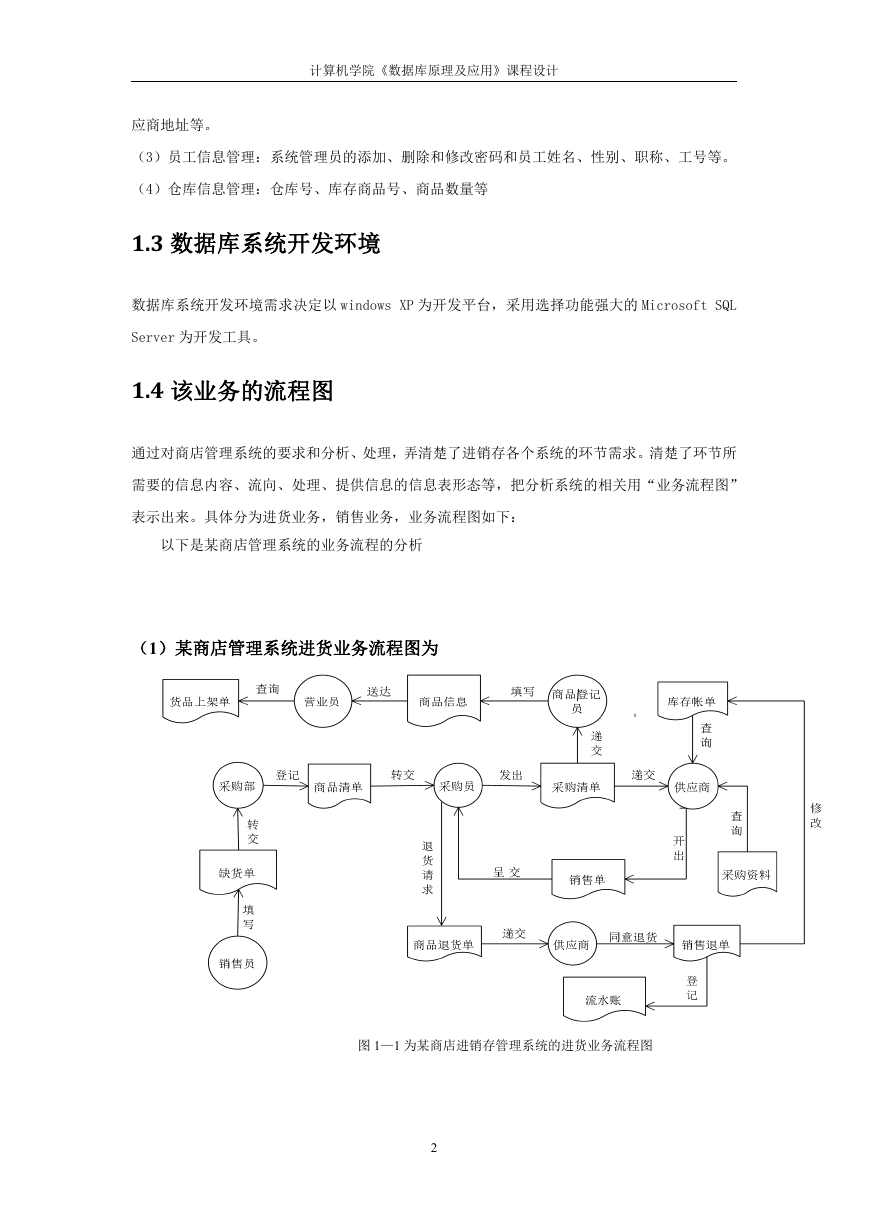

计算机学院《数据库原理及应用》课程设计应商地址等。（3）员工信息管理：系统管理员的添加、删除和修改密码和员工姓名、性别、职称、工号等。（4）仓库信息管理：仓库号、库存商品号、商品数量等 1.3 数据库系统开发环境数据库系统开发环境需求决定以 windows XP 为开发平台，采用选择功能强大的 Microsoft SQL Server 为开发工具。 1.4 该业务的流程图通过对商店管理系统的要求和分析、处理，弄清楚了进销存各个系统的环节需求。清楚了环节所需要的信息内容、流向、处理、提供信息的信息表形态等，把分析系统的相关用“业务流程图” 表示出来。具体分为进货业务，销售业务，业务流程图如下：以下是某商店管理系统的业务流程的分析（1）某商店管理系统进货业务流程图为图 1—1 为某商店进销存管理系统的进货业务流程图 2

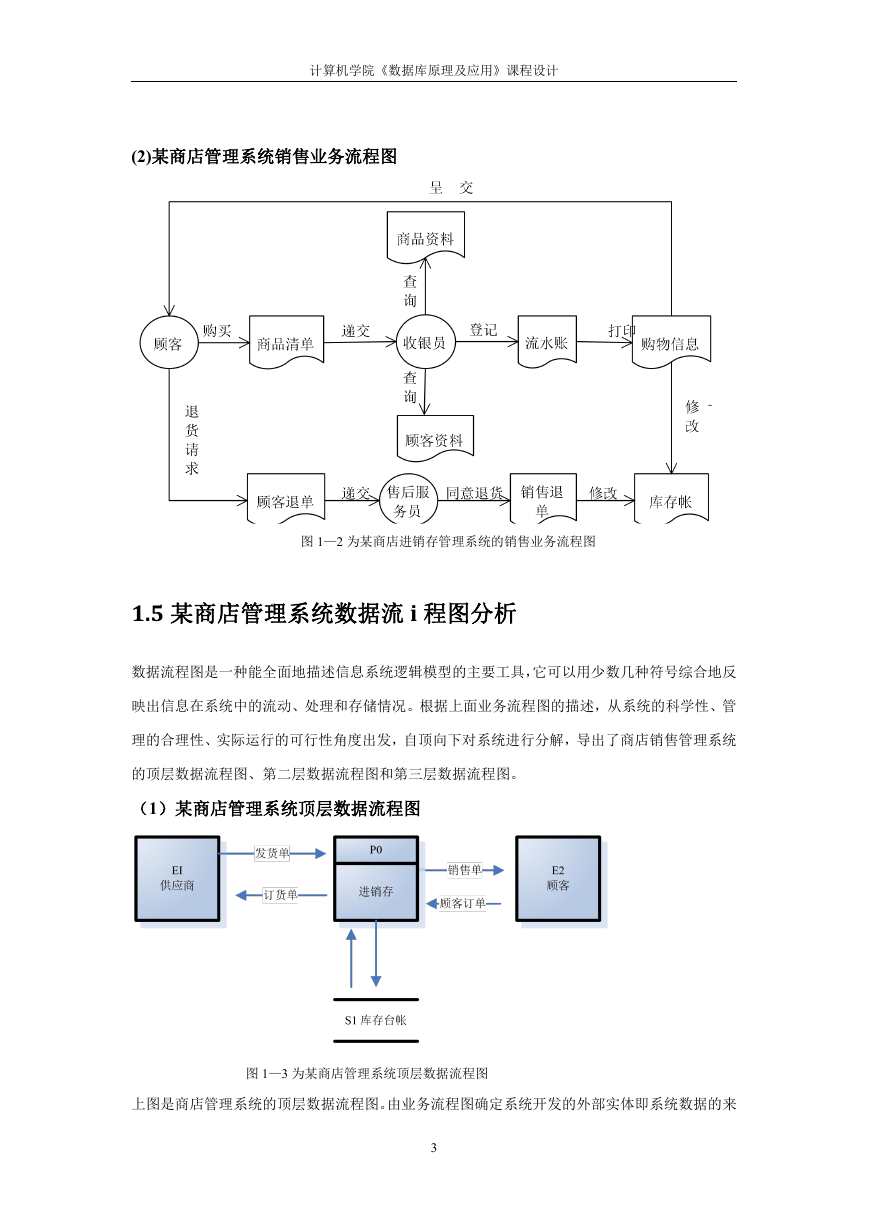

计算机学院《数据库原理及应用》课程设计 (2)某商店管理系统销售业务流程图图 1—2 为某商店进销存管理系统的销售业务流程图 1.5 某商店管理系统数据流 i 程图分析数据流程图是一种能全面地描述信息系统逻辑模型的主要工具，它可以用少数几种符号综合地反映出信息在系统中的流动、处理和存储情况。根据上面业务流程图的描述，从系统的科学性、管理的合理性、实际运行的可行性角度出发，自顶向下对系统进行分解，导出了商店销售管理系统的顶层数据流程图、第二层数据流程图和第三层数据流程图。（1）某商店管理系统顶层数据流程图图 1—3 为某商店管理系统顶层数据流程图上图是商店管理系统的顶层数据流程图。由业务流程图确定系统开发的外部实体即系统数据的来 3

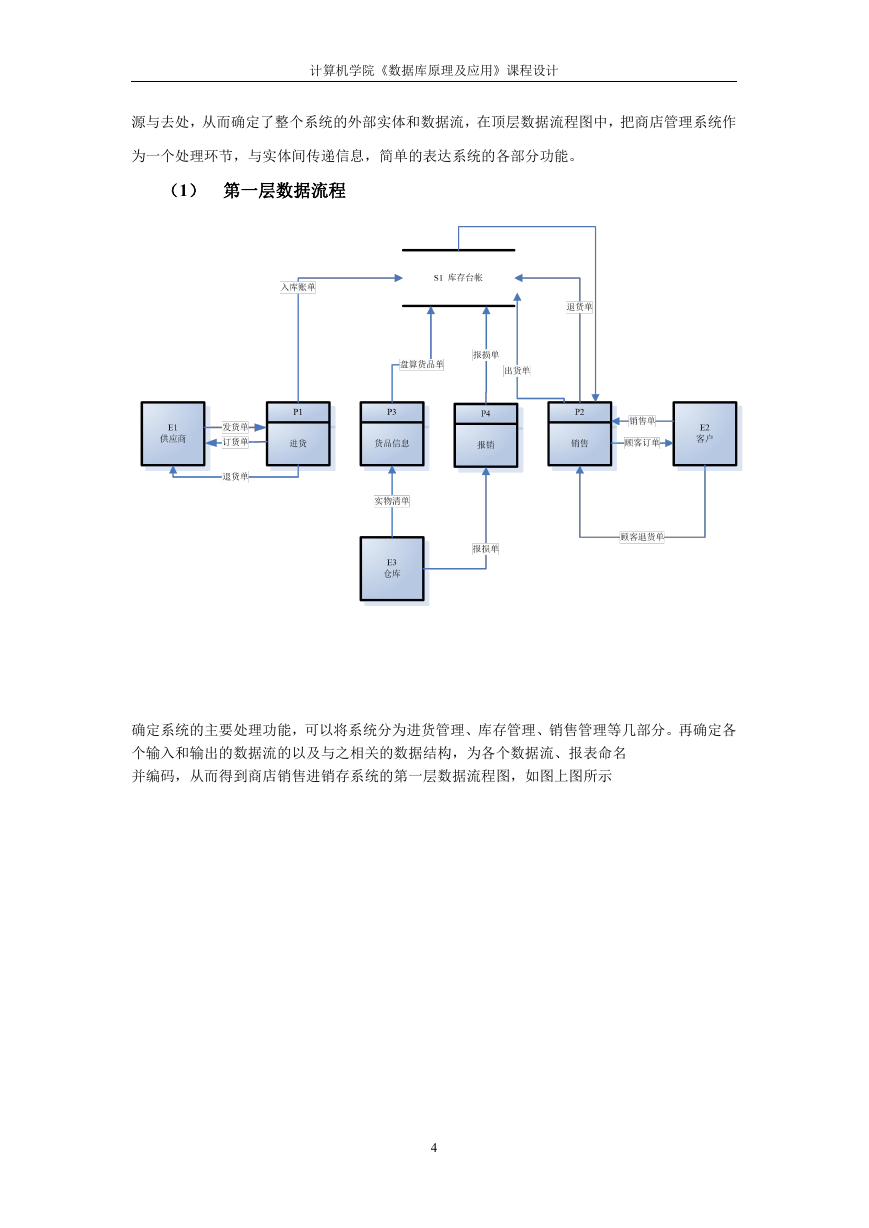

计算机学院《数据库原理及应用》课程设计源与去处，从而确定了整个系统的外部实体和数据流，在顶层数据流程图中，把商店管理系统作为一个处理环节，与实体间传递信息，简单的表达系统的各部分功能。（1）第一层数据流程确定系统的主要处理功能，可以将系统分为进货管理、库存管理、销售管理等几部分。再确定各个输入和输出的数据流的以及与之相关的数据结构，为各个数据流、报表命名并编码，从而得到商店销售进销存系统的第一层数据流程图，如图上图所示 4

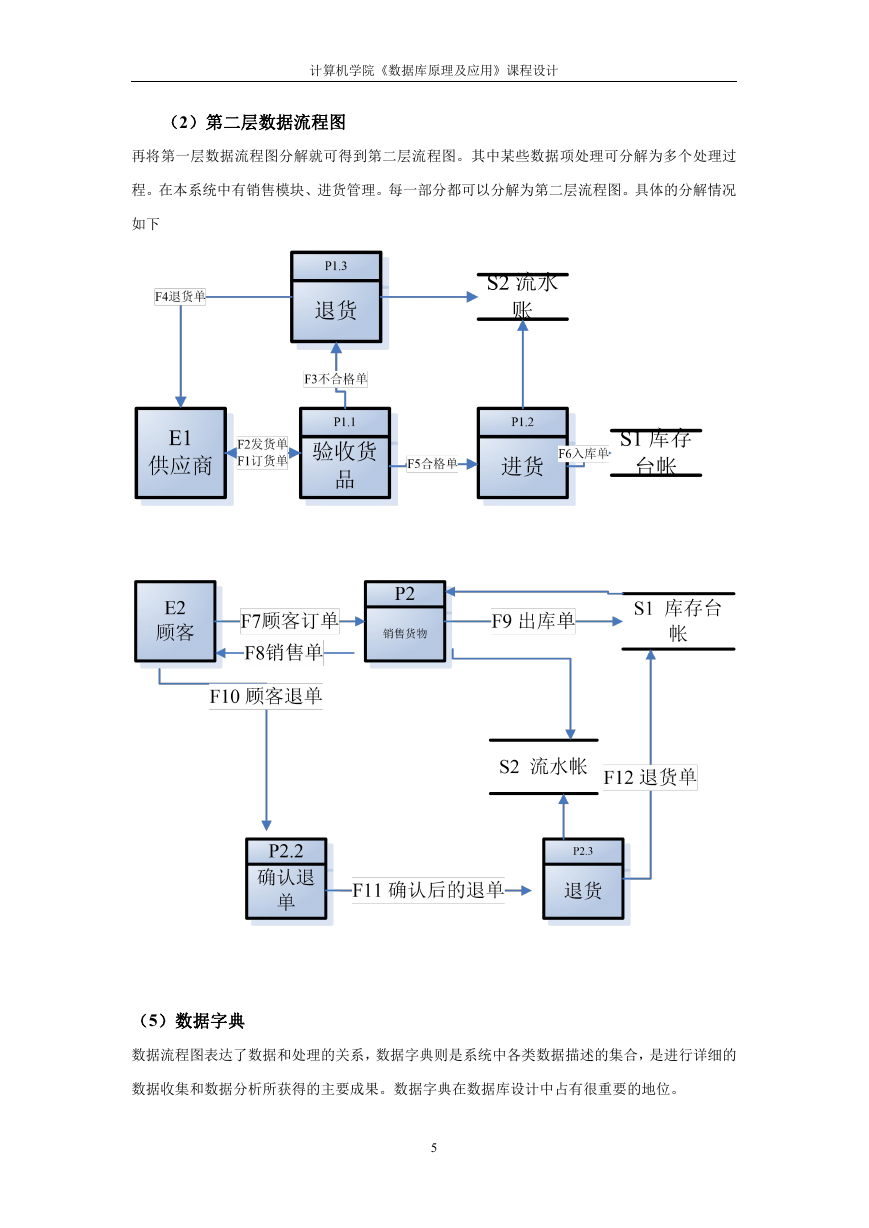

计算机学院《数据库原理及应用》课程设计（2）第二层数据流程图再将第一层数据流程图分解就可得到第二层流程图。其中某些数据项处理可分解为多个处理过程。在本系统中有销售模块、进货管理。每一部分都可以分解为第二层流程图。具体的分解情况如下（5）数据字典数据流程图表达了数据和处理的关系，数据字典则是系统中各类数据描述的集合，是进行详细的数据收集和数据分析所获得的主要成果。数据字典在数据库设计中占有很重要的地位。 5

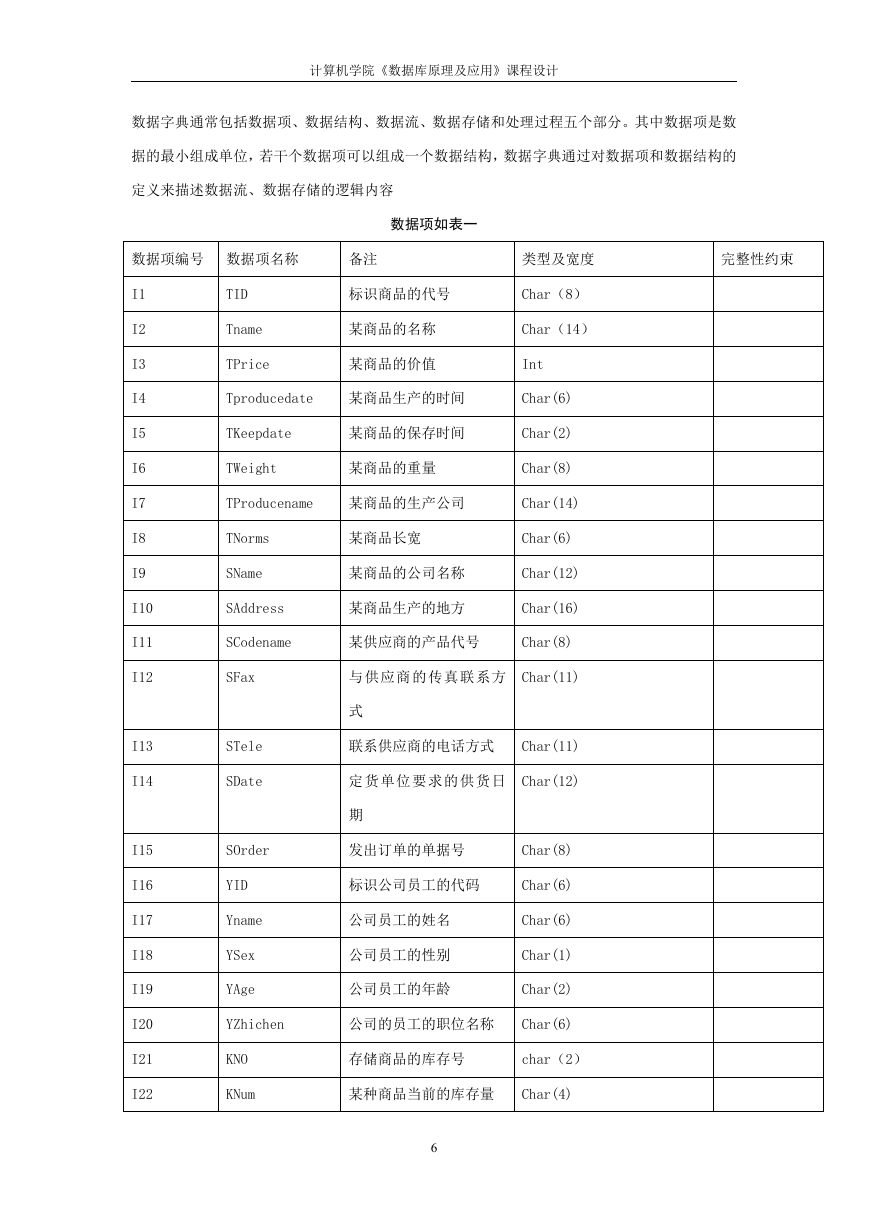

计算机学院《数据库原理及应用》课程设计数据字典通常包括数据项、数据结构、数据流、数据存储和处理过程五个部分。其中数据项是数据的最小组成单位，若干个数据项可以组成一个数据结构，数据字典通过对数据项和数据结构的定义来描述数据流、数据存储的逻辑内容数据项如表一数据项编号数据项名称备注类型及宽度完整性约束 I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11 I12 I13 I14 I15 I16 I17 I18 I19 I20 I21 I22 TID Tname 标识商品的代号 Char（8）某商品的名称 Char（14） TPrice 某商品的价值 Int Tproducedate 某商品生产的时间 Char(6) TKeepdate 某商品的保存时间 Char(2) TWeight 某商品的重量 Char(8) TProducename 某商品的生产公司 Char(14) TNorms SName 某商品长宽 Char(6) 某商品的公司名称 Char(12) SAddress 某商品生产的地方 Char(16) SCodename 某供应商的产品代号 Char(8) SFax 与供应商的传真联系方 Char(11) 式 STele SDate 联系供应商的电话方式 Char(11) 定货单位要求的供货日 Char(12) 期 SOrder 发出订单的单据号 Char(8) YID Yname YSex YAge 标识公司员工的代码 Char(6) 公司员工的姓名 Char(6) 公司员工的性别 Char(1) 公司员工的年龄 Char(2) YZhichen 公司的员工的职位名称 Char(6) KNO KNum 存储商品的库存号 char（2）某种商品当前的库存量 Char(4) 6
