地區

地區設定的可用功能（僅適用於 KX-MB772）

重要資訊

為了達到最佳性能

概述與安裝

配件

1.1 隨機的配件

1.2 配件資訊

控制面板簡介

1.3 按鈕說明

1.4 概述

安裝

1.5 碳粉盒和感光鼓

1.6 出紙盤

1.7 記錄紙張

事前準備

連接和設定

2.1 線路連接

2.2 撥號模式（僅適用於 KX- MB772）

2.3 選擇操作模式（掃描 / 影印）（傳真：僅適用於 KX-MB772）

文件規定

2.4 放置原稿

說明

2.5 說明功能（僅適用於 KX- MB772）

音量

2.6 調整音量（僅適用於 KX- MB772）

初始設定

2.7 日期和時間（僅適用於 KX- MB772）

2.8 您的標示（僅適用於 KX- MB772）

2.9 您的傳真號碼（僅適用於 KX- MB772）

2.10 安裝 Multi-Function Station 軟件

2.11 啟動 Multi-Function Station 軟件

打印機

3.1 使用 Windows 應用程式打印

掃描器

4.1 從本機掃描（Push 掃描）

4.2 從電腦掃描（Pull 掃描）

影印機

影印

5.1 開始影印

5.2 更多的影印功能

傳真（僅適用於 KX-MB772）

傳真文件

6.1 手動傳真

6.2 儲存單觸撥號鍵功能和導航式瀏覽電話簿的項目

6.3 利用單觸撥號鍵功能和導航式瀏覽電話簿傳送文件

6.4 廣發傳送

6.5 將電腦文件以傳真訊息方式通過電腦傳送

接收傳真

6.6 選擇傳真機的使用方式

6.7 自動接收傳真－開啟自動接收

6.8 手動接收傳真－關閉自動接收

6.9 將本機接至答錄機一同使用

6.10 提取傳真（從對方的傳真機提取傳真）

6.11 拒收垃圾傳真功能（避免接收不受歡迎來電者的傳真）

6.12 接收傳真至電腦中

來電顯示（僅適用於 KX-MB772）

來電顯示

7.1 來電顯示服務

7.2 檢視來電者資料並回撥

7.3 回撥 / 儲存之前先編輯來電者的電話號碼

7.4 刪除來電者資料

7.5 儲存來電者資料

特殊鈴聲（僅適用於 KX-MB772）

特殊鈴聲

8.1 特殊鈴聲（傳真能力 / 雙音辨號）服務

8.2 在單一電話線路中使用兩個或以上的電話號碼

8.3 在單一電話線路中使用三個或以上的電話號碼

8.4 設定指定給傳真的鈴聲類型

設定功能

功能簡介

9.1 設定

9.2 基本功能

9.3 傳真功能（僅適用於 KX-MB772）

9.4 影印功能

9.5 電腦打印功能

9.6 掃描功能

實用資訊

10.1 字元輸入（僅適用於 KX- MB772）

10.2 本機狀態

10.3 取消操作

說明

錯誤訊息

11.1 錯誤訊息－報表（僅適用於 KX-MB772）

11.2 錯誤訊息－顯示

故障排除

11.3 當某個功能無法使用時

夾紙

12.1 記錄紙張夾紙

12.2 文件夾紙（自動送稿器）（僅適用於 KX-MB772）

清潔

13.1 清潔白色面板和玻璃

13.2 清潔送稿器滾筒（僅適用於 KX-MB772）

一般資訊

打印的報表

14.1 參考清單和報表

規格

14.2 規格

索引

15.1 索引

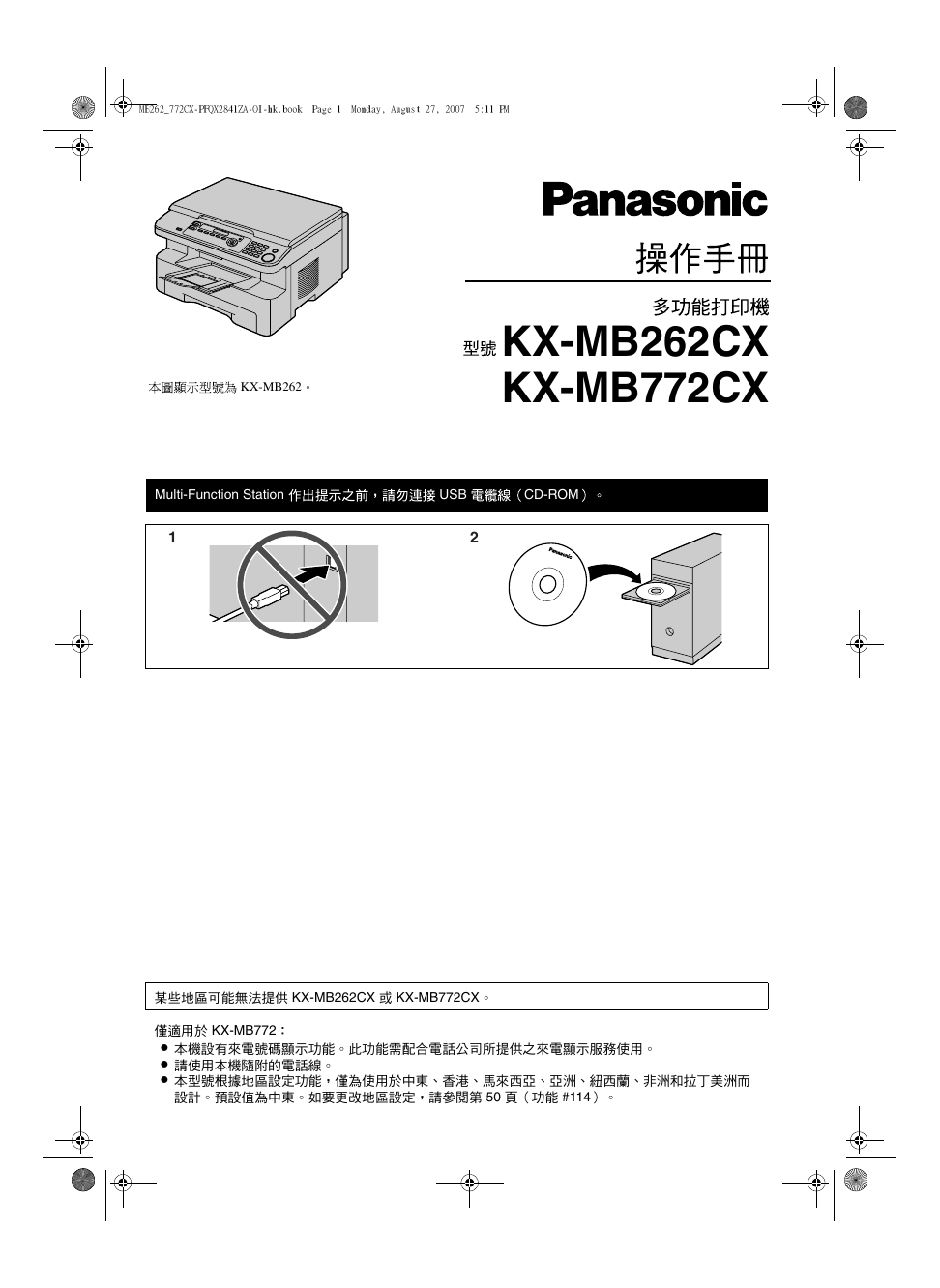

MB262_772CX-PFQX2841ZA-OI-hk.book Page 1 Monday, August 27, 2007 5:11 PM KX-MB262 KX-MB262CX KX-MB772CX Multi-Function Station USB CD-ROM 1 2 某些地區可能無法提供 KX-MB262CX 或 KX-MB772CX。僅適用於 KX-MB772： L 本機設有來電號碼顯示功能。此功能需配合電話公司所提供之來電顯示服務使用。 L 請使用本機隨附的電話線。 L 本型號根據地區設定功能，僅為使用於中東、香港、馬來西亞、亞洲、紐西蘭、非洲和拉丁美洲而設計。預設值為中東。如要更改地區設定，請參閱第 50 頁（功能 #114）。

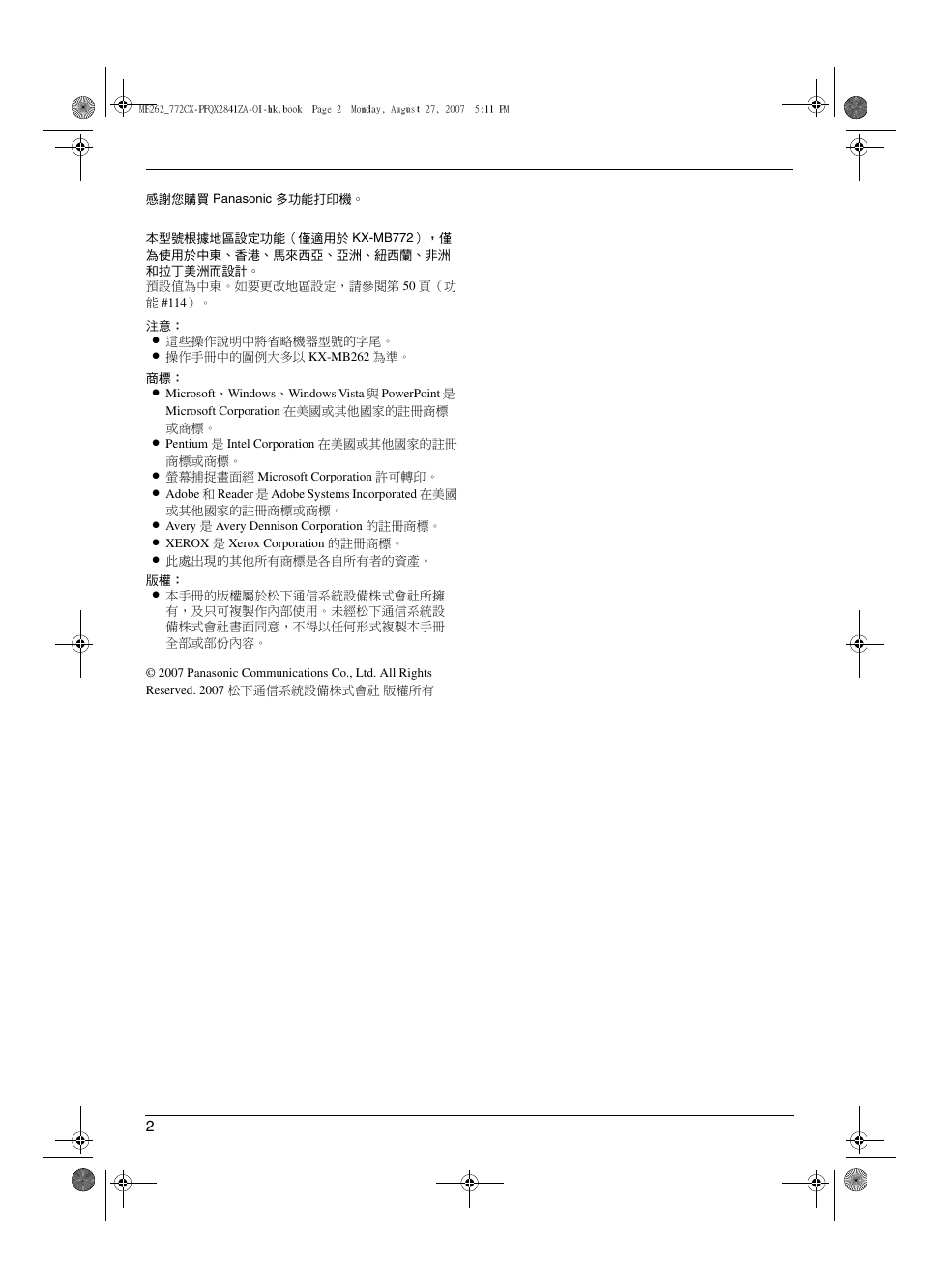

MB262_772CX-PFQX2841ZA-OI-hk.book Page 2 Monday, August 27, 2007 5:11 PM 感謝您購買 Panasonic 多功能打印機。本型號根據地區設定功能（僅適用於 KX-MB772），僅為使用於中東、香港、馬來西亞、亞洲、紐西蘭、非洲和拉丁美洲而設計。預設值為中東。如要更改地區設定，請參閱第 50 頁（功能 #114）。注意： L 這些操作說明中將省略機器型號的字尾。 L 操作手冊中的圖例大多以 KX-MB262 為準。商標： L Microsoft、Windows、Windows Vista 與 PowerPoint 是 Microsoft Corporation 在美國或其他國家的註冊商標或商標。 L Pentium 是 Intel Corporation 在美國或其他國家的註冊商標或商標。 L 螢幕捕捉畫面經 Microsoft Corporation 許可轉印。 L Adobe 和 Reader 是 Adobe Systems Incorporated 在美國或其他國家的註冊商標或商標。 L Avery 是 Avery Dennison Corporation 的註冊商標。 L XEROX 是 Xerox Corporation 的註冊商標。 L 此處出現的其他所有商標是各自所有者的資產。版權： L 本手冊的版權屬於松下通信系統設備株式會社所擁有，及只可複製作內部使用。未經松下通信系統設備株式會社書面同意，不得以任何形式複製本手冊全部或部份內容。 © 2007 Panasonic Communications Co., Ltd. All Rights Reserved. 2007 松下通信系統設備株式會社版權所有 2

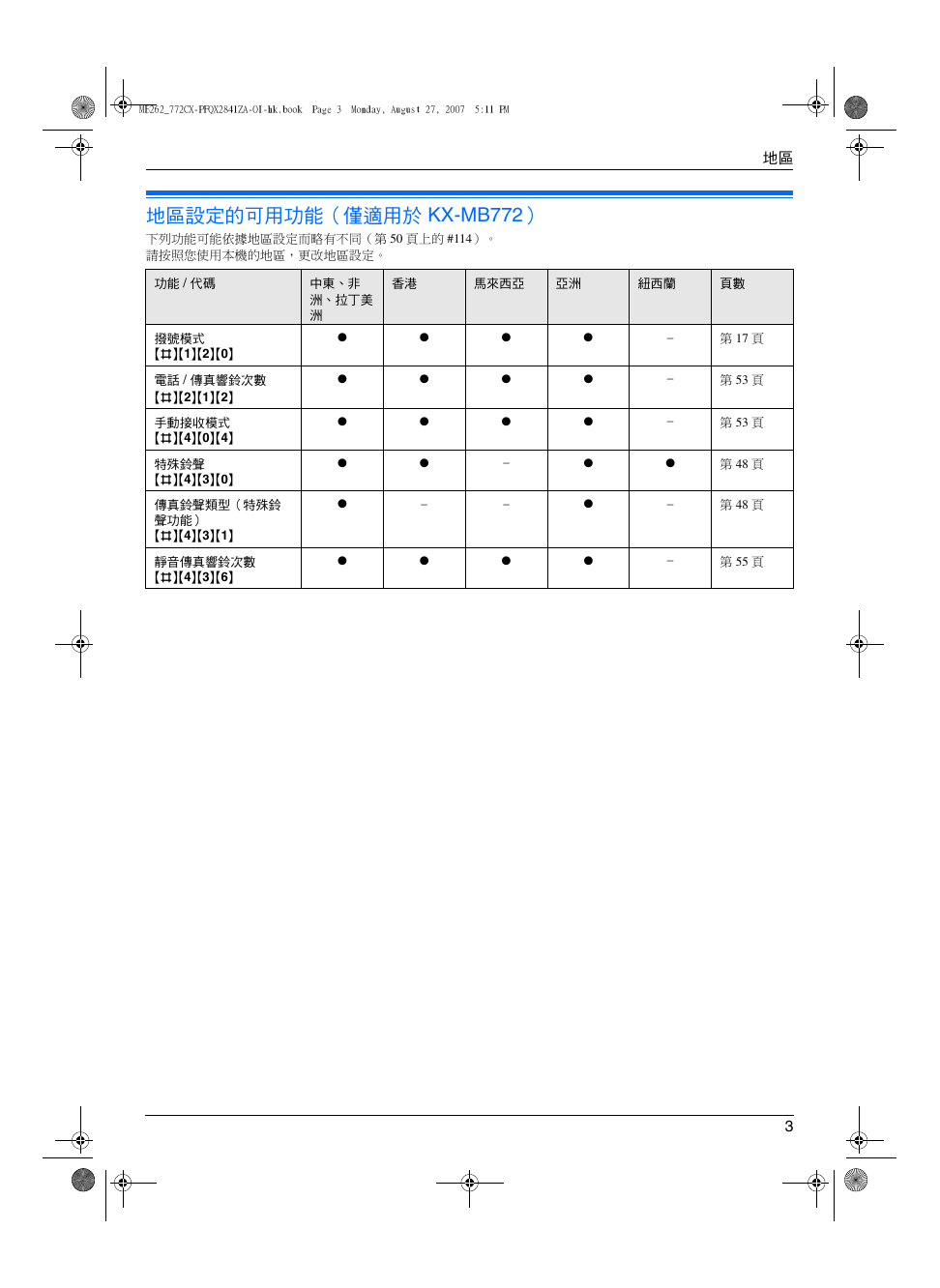

MB262_772CX-PFQX2841ZA-OI-hk.book Page 3 Monday, August 27, 2007 5:11 PM 地區地區地區地區設定的可用功能（僅適用於 KX-MB772）下列功能可能依據地區設定而略有不同（第 50 頁上的 #114）。請按照您使用本機的地區，更改地區設定。功能 / 代碼撥號模式 {#}{1}{2}{0} 電話 / 傳真響鈴次數 {#}{2}{1}{2} 手動接收模式 {#}{4}{0}{4} 特殊鈴聲 {#}{4}{3}{0} 傳真鈴聲類型（特殊鈴聲功能） {#}{4}{3}{1} 靜音傳真響鈴次數 {#}{4}{3}{6} 香港馬來西亞亞洲紐西蘭頁數中東、非洲、拉丁美洲 r r r r r r r r r r – r r r r – – r r r r r r r – – – r – – 第 17 頁第 53 頁第 53 頁第 48 頁第 48 頁第 55 頁 3

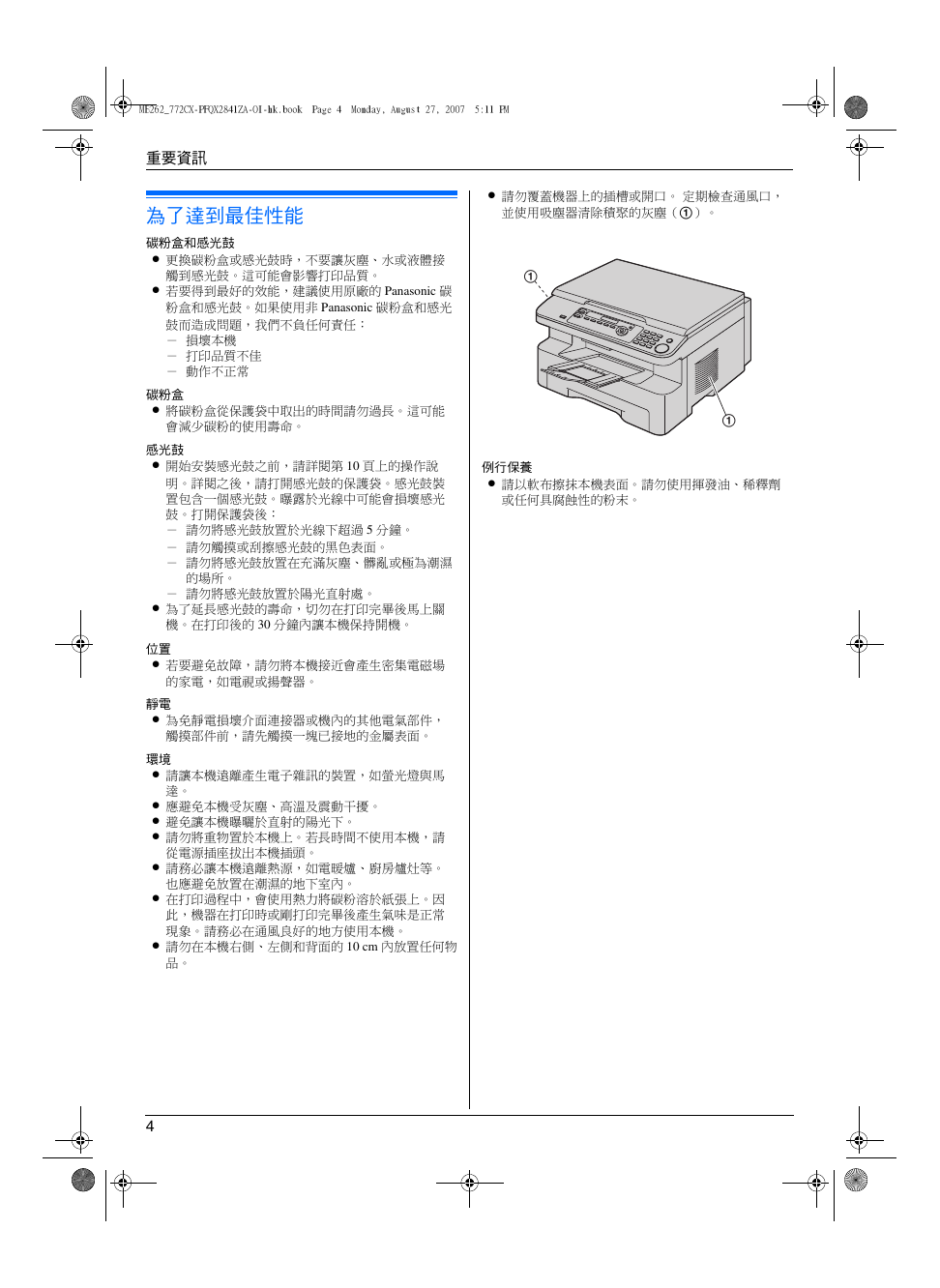

MB262_772CX-PFQX2841ZA-OI-hk.book Page 4 Monday, August 27, 2007 5:11 PM L 請勿覆蓋機器上的插槽或開口。定期檢查通風口，並使用吸塵器清除積聚的灰塵（1）。 1 1 例行保養 L 請以軟布擦抹本機表面。請勿使用揮發油、稀釋劑或任何具腐蝕性的粉末。重要資訊重要資訊重要資訊為了達到最佳性能碳粉盒和感光鼓 L 更換碳粉盒或感光鼓時，不要讓灰塵、水或液體接觸到感光鼓。這可能會影響打印品質。 L 若要得到最好的效能，建議使用原廠的 Panasonic 碳粉盒和感光鼓。如果使用非 Panasonic 碳粉盒和感光鼓而造成問題，我們不負任何責任：－損壞本機－打印品質不佳－動作不正常碳粉盒 L 將碳粉盒從保護袋中取出的時間請勿過長。這可能會減少碳粉的使用壽命。感光鼓 L 開始安裝感光鼓之前，請詳閱第 10 頁上的操作說明。詳閱之後，請打開感光鼓的保護袋。感光鼓裝置包含一個感光鼓。曝露於光線中可能會損壞感光鼓。打開保護袋後：－請勿將感光鼓放置於光線下超過 5 分鐘。－請勿觸摸或刮擦感光鼓的黑色表面。－請勿將感光鼓放置在充滿灰塵、髒亂或極為潮濕的場所。－請勿將感光鼓放置於陽光直射處。 L 為了延長感光鼓的壽命，切勿在打印完畢後馬上關機。在打印後的 30 分鐘內讓本機保持開機。位置 L 若要避免故障，請勿將本機接近會產生密集電磁場的家電，如電視或揚聲器。靜電 L 為免靜電損壞介面連接器或機內的其他電氣部件，觸摸部件前，請先觸摸一塊已接地的金屬表面。環境 L 請讓本機遠離產生電子雜訊的裝置，如螢光燈與馬達。 L 應避免本機受灰塵、高溫及震動干擾。 L 避免讓本機曝曬於直射的陽光下。 L 請勿將重物置於本機上。若長時間不使用本機，請從電源插座拔出本機插頭。 L 請務必讓本機遠離熱源，如電暖爐、廚房爐灶等。也應避免放置在潮濕的地下室內。 L 在打印過程中，會使用熱力將碳粉溶於紙張上。因此，機器在打印時或剛打印完畢後產生氣味是正常現象。請務必在通風良好的地方使用本機。 L 請勿在本機右側、左側和背面的 10 cm 內放置任何物品。 4

MB262_772CX-PFQX2841ZA-OI-hk.book Page 5 Monday, August 27, 2007 5:11 PM 1. 目錄1. 概述與安裝配件 1.1 隨機的配件 ..........................................................7 1.2 配件資訊 .....................................................................7 控制面板簡介 1.3 按鈕說明 .....................................................................8 1.4 概述 ..............................................................................9 安裝 1.5 碳粉盒和感光鼓 ..................................................... 10 1.6 出紙盤....................................................................... 13 1.7 記錄紙張 ............................................................14 2. 事前準備連接和設定 2.1 線路連接 .................................................................. 16 2.2 撥號模式（僅適用於 KX-MB772）.................. 17 2.3 選擇操作模式（掃描 / 影印）（傳真：僅適用於 KX-MB772）..................................................... 17 文件規定 2.4 放置原稿 .................................................................. 18 說明 2.5 說明功能（僅適用於 KX-MB772）.................. 19 音量 2.6 調整音量（僅適用於 KX-MB772）.................. 20 初始設定 2.7 日期和時間（僅適用於 KX-MB772）.............. 20 2.8 您的標示（僅適用於 KX-MB772）.................. 21 2.9 您的傳真號碼（僅適用於 KX-MB772） ......... 21 2.10 安裝 Multi-Function Station 軟件 ........................ 22 2.11 啟動 Multi-Function Station 軟件 ........................ 24 3. 打印機打印機 3.1 使用 Windows 應用程式打印 .............................. 25 4. 掃描器掃描器 4.1 從本機掃描（Push 掃描）................................... 27 4.2 從電腦掃描（Pull 掃描） .................................... 28 5. 影印機影印 5.1 開始影印 ............................................................30 5.2 更多的影印功能 ..................................................... 31 6. 傳真（僅適用於 KX-MB772）傳真文件 6.1 手動傳真 .................................................................. 35 6.2 儲存單觸撥號鍵功能和導航式瀏覽電話簿的項目 ............................................................................... 36 6.3 利用單觸撥號鍵功能和導航式瀏覽電話簿傳送文件 ........................................................................... 37 目錄 6.4 廣發傳送................................................................... 38 6.5 將電腦文件以傳真訊息方式通過電腦傳送 ..... 39 接收傳真 6.6 選擇傳真機的使用方式 ........................................ 40 6.7 自動接收傳真－開啟自動接收 ........................... 41 6.8 手動接收傳真－關閉自動接收 ........................... 41 6.9 將本機接至答錄機一同使用 ........................... 42 6.10 提取傳真（從對方的傳真機提取傳真）.......... 43 6.11 拒收垃圾傳真功能（避免接收不受歡迎來電者的傳真）................................................................... 43 6.12 接收傳真至電腦中 ................................................. 44 7. 來電顯示（僅適用於 KX-MB772）來電顯示 7.1 來電顯示服務.......................................................... 45 7.2 檢視來電者資料並回撥 ........................................ 46 7.3 回撥 / 儲存之前先編輯來電者的電話號碼 ...... 46 7.4 刪除來電者資料...................................................... 47 7.5 儲存來電者資料...................................................... 47 8. 特殊鈴聲（僅適用於 KX-MB772）特殊鈴聲 8.1 特殊鈴聲（傳真能力 / 雙音辨號）服務........... 48 8.2 在單一電話線路中使用兩個或以上的電話號碼 .................................................................................... 48 8.3 在單一電話線路中使用三個或以上的電話號碼 .................................................................................... 48 8.4 設定指定給傳真的鈴聲類型................................ 48 9. 設定功能功能簡介 9.1 設定 ........................................................................... 49 9.2 基本功能 ........................................................... 50 9.3 傳真功能（僅適用於 KX-MB772） .................. 53 9.4 影印功能................................................................... 57 9.5 電腦打印功能.......................................................... 57 9.6 掃描功能................................................................... 58 10.實用資訊實用資訊 10.1 字元輸入（僅適用於 KX-MB772） .................. 59 10.2 本機狀態................................................................... 60 10.3 取消操作................................................................... 60 11.說明錯誤訊息 11.1 錯誤訊息－報表（僅適用於 KX-MB772） ..... 61 11.2 錯誤訊息－顯示 ............................................... 62 故障排除 11.3 當某個功能無法使用時 ........................................ 64 5

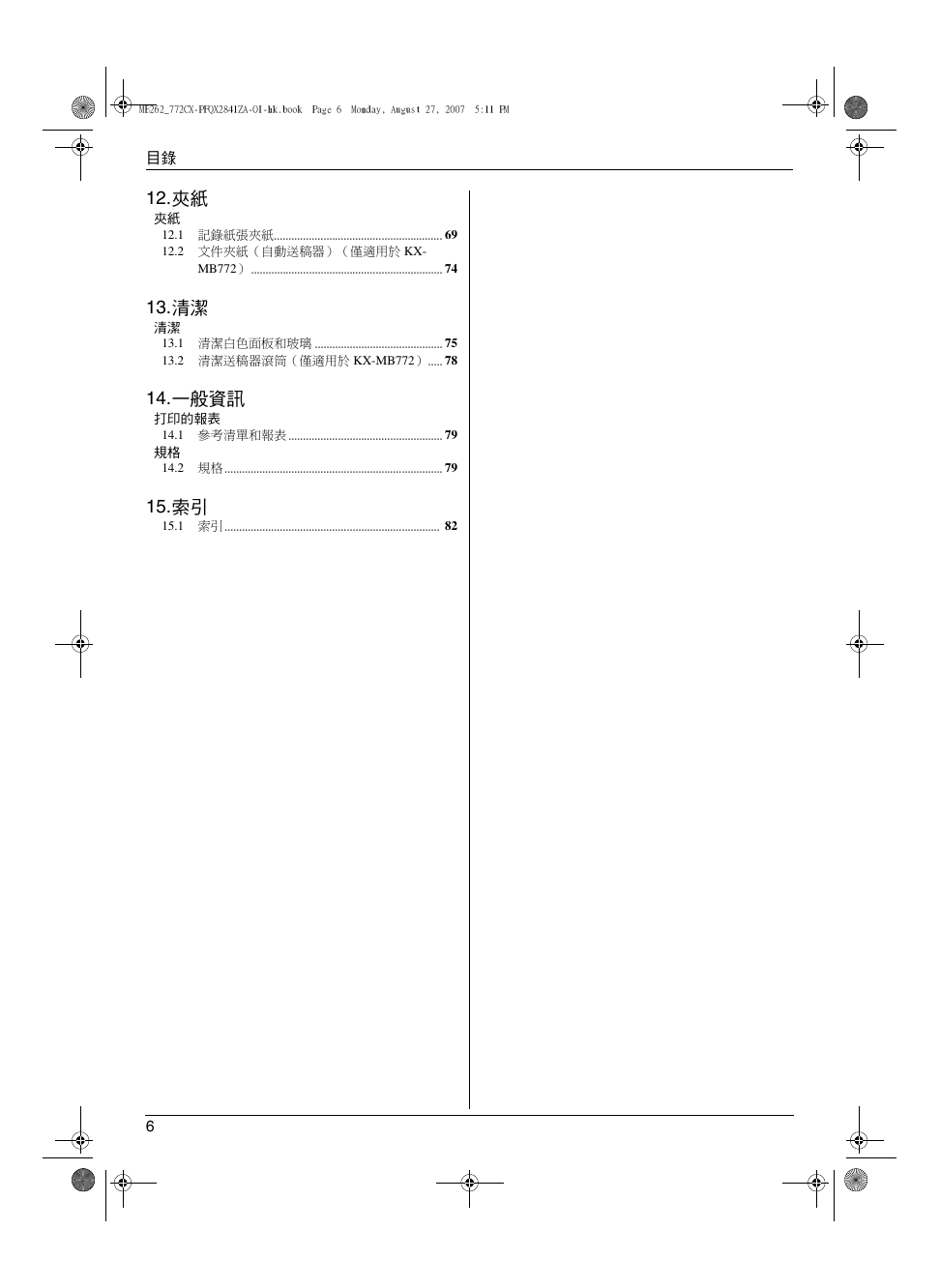

MB262_772CX-PFQX2841ZA-OI-hk.book Page 6 Monday, August 27, 2007 5:11 PM 目錄 12.夾紙夾紙 12.1 記錄紙張夾紙.......................................................... 69 12.2 文件夾紙（自動送稿器）（僅適用於 KX- MB772） .................................................................. 74 13.清潔清潔 13.1 清潔白色面板和玻璃 ............................................ 75 13.2 清潔送稿器滾筒（僅適用於 KX-MB772）..... 78 14.一般資訊打印的報表 14.1 參考清單和報表 ..................................................... 79 規格 14.2 規格 ........................................................................... 79 15.索引 15.1 索引 .......................................................................... 82 6

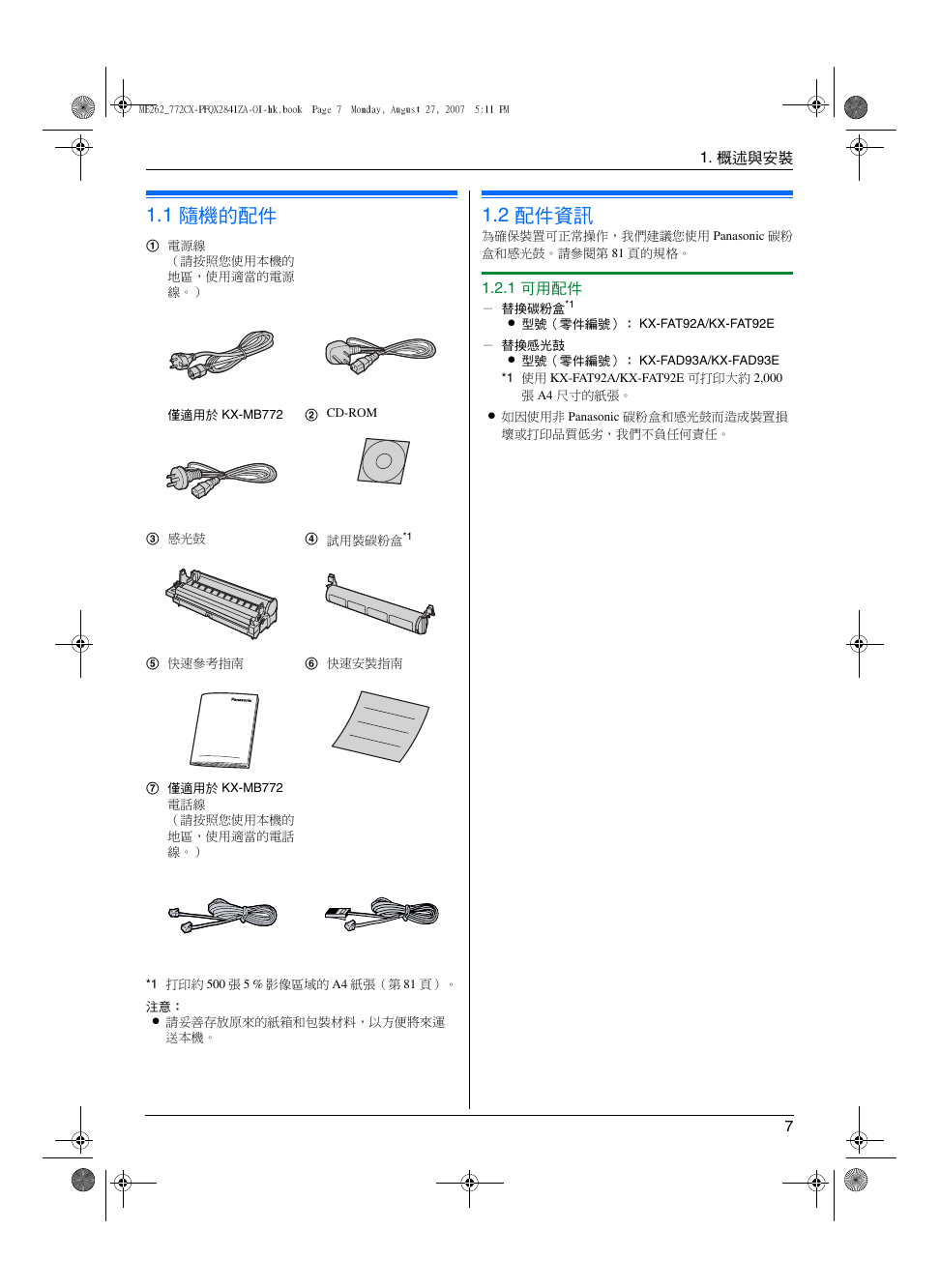

MB262_772CX-PFQX2841ZA-OI-hk.book Page 7 Monday, August 27, 2007 5:11 PM 1. 概述與安裝配件 1.1 隨機的配件 1 電源線（請按照您使用本機的地區，使用適當的電源線。）僅適用於 KX-MB772 2 CD-ROM 3 感光鼓 4 試用裝碳粉盒*1 5 快速參考指南 6 快速安裝指南 7 僅適用於 KX-MB772 電話線（請按照您使用本機的地區，使用適當的電話線。） *1 打印約 500 張 5 % 影像區域的 A4 紙張（第 81 頁）。注意： L 請妥善存放原來的紙箱和包裝材料，以方便將來運送本機。 1. 概述與安裝 1.2 配件資訊為確保裝置可正常操作，我們建議您使用 Panasonic 碳粉盒和感光鼓。請參閱第 81 頁的規格。 1.2.1 可用配件－替換碳粉盒*1 L 型號（零件編號）： KX-FAT92A/KX-FAT92E －替換感光鼓 L 型號（零件編號）： KX-FAD93A/KX-FAD93E *1 使用 KX-FAT92A/KX-FAT92E 可打印大約 2,000 張 A4 尺寸的紙張。 L 如因使用非 Panasonic 碳粉盒和感光鼓而造成裝置損壞或打印品質低劣，我們不負任何責任。 7

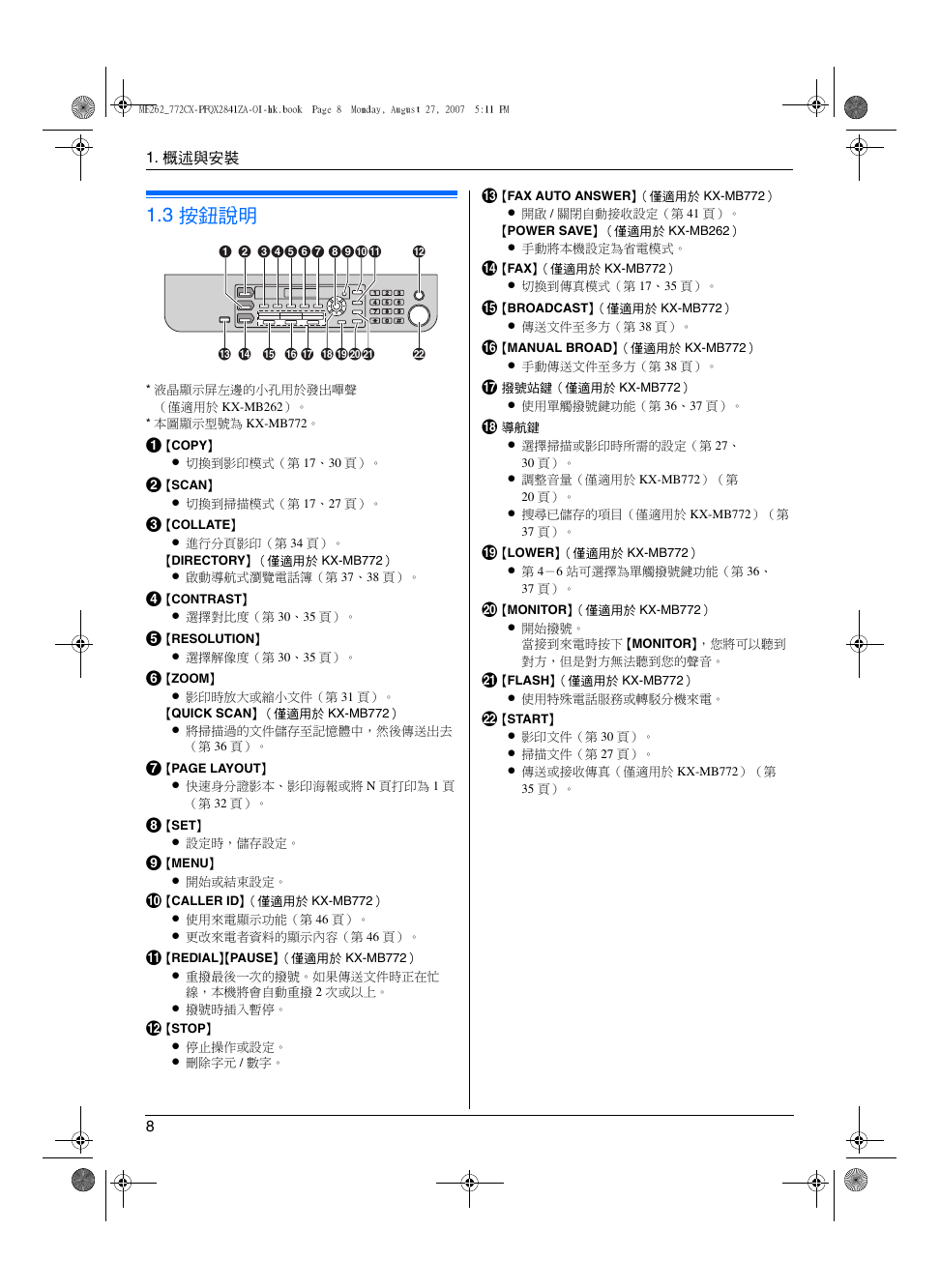

MB262_772CX-PFQX2841ZA-OI-hk.book Page 8 Monday, August 27, 2007 5:11 PM M {FAX AUTO ANSWER}（僅適用於 KX-MB772） L 開啟 / 關閉自動接收設定（第 41 頁）。 {POWER SAVE} （僅適用於 KX-MB262） L 手動將本機設定為省電模式。 N {FAX}（僅適用於 KX-MB772） L 切換到傳真模式（第 17、35 頁）。 O {BROADCAST}（僅適用於 KX-MB772） L 傳送文件至多方（第 38 頁）。 P {MANUAL BROAD}（僅適用於 KX-MB772） L 手動傳送文件至多方（第 38 頁）。 Q 撥號站鍵（僅適用於 KX-MB772） L 使用單觸撥號鍵功能（第 36、37 頁）。 R 導航鍵 L 選擇掃描或影印時所需的設定（第 27、 30 頁）。 L 調整音量（僅適用於 KX-MB772）（第 20 頁）。 L 搜尋已儲存的項目（僅適用於 KX-MB772）（第 37 頁）。 S {LOWER}（僅適用於 KX-MB772） L 第 4－6 站可選擇為單觸撥號鍵功能（第 36、 37 頁）。 T {MONITOR}（僅適用於 KX-MB772） L 開始撥號。當接到來電時按下 {MONITOR}，您將可以聽到對方，但是對方無法聽到您的聲音。 U {FLASH}（僅適用於 KX-MB772） L 使用特殊電話服務或轉駁分機來電。 V {START} L 影印文件（第 30 頁）。 L 掃描文件（第 27 頁）。 L 傳送或接收傳真（僅適用於 KX-MB772）（第 35 頁）。 1. 概述與安裝控制面板簡介 1.3 按鈕說明 A B CDEFG HIJK L M N Q RPO STU V * 液晶顯示屏左邊的小孔用於發出嗶聲（僅適用於 KX-MB262）。 * 本圖顯示型號為 KX-MB772。 A {COPY} L 切換到影印模式（第 17、30 頁）。 B {SCAN} L 切換到掃描模式（第 17、27 頁）。 C {COLLATE} L 進行分頁影印（第 34 頁）。 {DIRECTORY} （僅適用於 KX-MB772） L 啟動導航式瀏覽電話簿（第 37、38 頁）。 D {CONTRAST} L 選擇對比度（第 30、35 頁）。 E {RESOLUTION} L 選擇解像度（第 30、35 頁）。 F {ZOOM} L 影印時放大或縮小文件（第 31 頁）。 {QUICK SCAN} （僅適用於 KX-MB772） L 將掃描過的文件儲存至記憶體中，然後傳送出去（第 36 頁）。 G {PAGE LAYOUT} L 快速身分證影本、影印海報或將 N 頁打印為 1 頁（第 32 頁）。 H {SET} L 設定時，儲存設定。 I {MENU} L 開始或結束設定。 J {CALLER ID}（僅適用於 KX-MB772） L 使用來電顯示功能（第 46 頁）。 L 更改來電者資料的顯示內容（第 46 頁）。 K {REDIAL}{PAUSE}（僅適用於 KX-MB772） L 重撥最後一次的撥號。如果傳送文件時正在忙線，本機將會自動重撥 2 次或以上。 L 撥號時插入暫停。 L {STOP} L 停止操作或設定。 L 刪除字元 / 數字。 8
