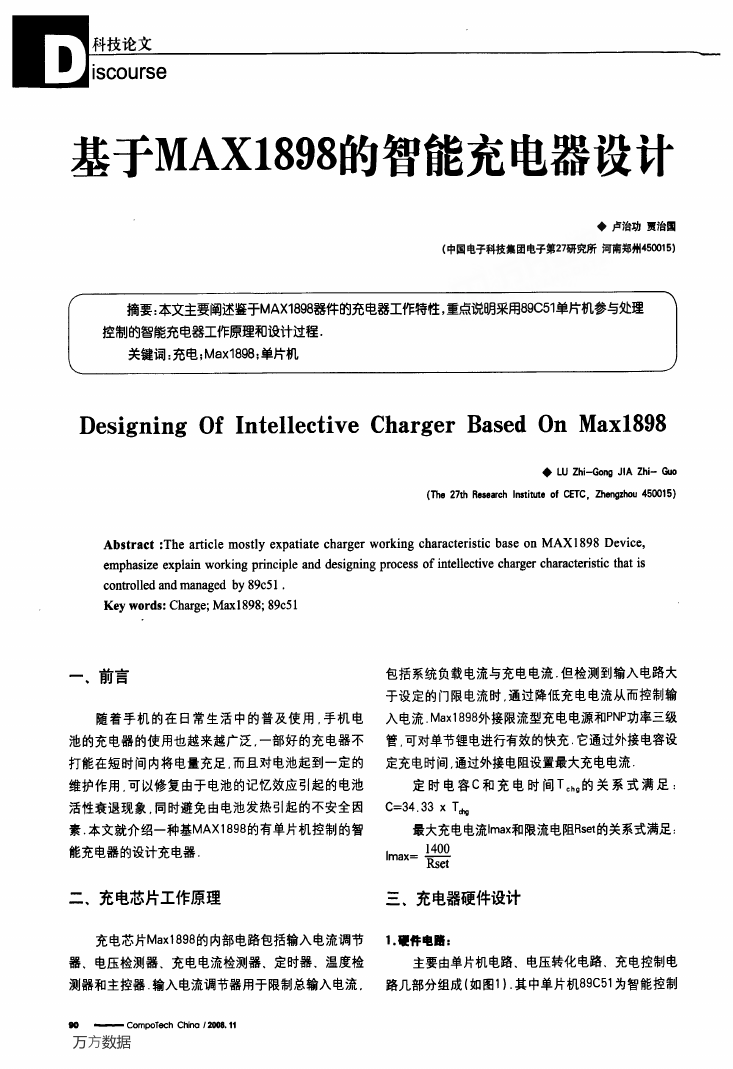

科技论文 II： iscourse ◆LU Zhi-Gong JIA Zhi-Guo (The 27th Research Institute of CETC。Zhangzhou 450015) Abstract：The article mostly expatiate charger working characteristic base on MAX 1 898 Device， emphasize explain working principle and designing process of intellective charger characteristic that is controlled and managed by 89c5 1． Key words：Charge；Max 1 898；89c5 1 -●．‘---- 一．刖菁 包括系统负载电流与充电电流．但检测到输入电路大 于设定的门限电流时，通过降低充电电流从而控制输 随着手机的在日常生活中的普及使用．手机电 入电流．Maxl 898#1',接限流型充电电源和PNP功率三级 池的充电器的使用也越来越广泛，一部好的充电器不 管，可对单节锂电进行有效的快充．它通过外接电容设 打能在短时间内将电量充足．而且对电池起到一定的 定充电时间，通过外接电阻设置最大充电电流． 维护作用，可以修复由于电池的记忆效应引起的电池 定时电容C和充电时间T。。。的关系式满足： 活性衰退现象，同时避免由电池发热引起的不安全因 C=34．33 X T咖 素．本文就介绍一种基MAXl 898的有单片机控制的智 最大充电电流Imax和限流电阻Rset的关系式满足： 能充电器的设计充电器． ． 1400 omax2丽 二，充电芯片工作原理 三．充电器硬件设计 充电芯片Maxl 898的内部电路包括输入电流调节 1．爱件电路： 器、电压检测器、充电电流检测器．定时器．温度检 主要由单片机电路、电压转化电路、充电控制电 测器和主控器．输入电流调节器用于限制总输入电流． 路几部分组成(如图1)．其中单片机89C51为智能控制 万方数据 

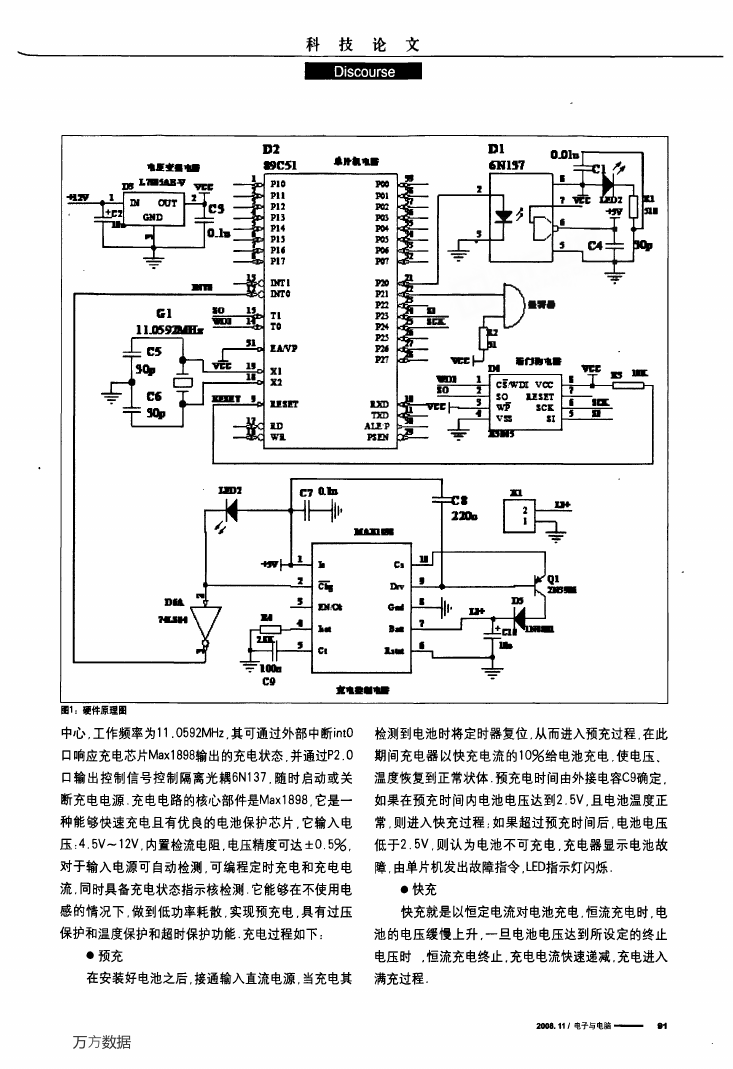

科 技 论 文 圈1：硬件原理图 中心，工作频率为1 1．0592MHz．其可通过外部中断intO 检测到电池时将定时器复位．从而进入预充过程．在此 口响应充电芯片Maxl898输出的充电状态，并通过P2．0 期间充电器以快充电流的10％给电池充电，使电压． 口输出控制信号控制隔离光耦6N1 37．随时启动或关 温度恢复到正常状体．预充电时间由外接电容c9确定， 断充电电源．充电电路的核心部件是Maxl898．它是一 如果在预充时间内电池电压达到2．5V，且电池温度正 种能够快速充电且有优良的电池保护芯片，它输入电 压：4．5V--1 2V．内置检流电阻，电压精度可达4-0．5％， 常，则进入快充过程；如果超过预充时间后，电池电压 低于2．5V，则认为电池不可充电，充电器显示电池故 对于输入电源可自动检测，可编程定时充电和充电电 障，由单片机发出故障指令上ED指示灯闪烁． 流．同时具备充电状态指示核检测．它能够在不使用电 ·快充 感的情况下．做到低功率耗散．实现预充电，具有过压 快充就是以恒定电流对电池充电，恒流充电时．电 保护和温度保护和超时保护功能．充电过程如下： 池的电压缓慢上升，一旦电池电压达到所设定的终止 ·预充 电压时．恒流充电终止．充电电流快速递减．充电进入 在安装好电池之后，接通输入直流电源，当充电其 满充过程． 万方数据 狮8．tt／电子与电脑一 ●1 

万方数据 

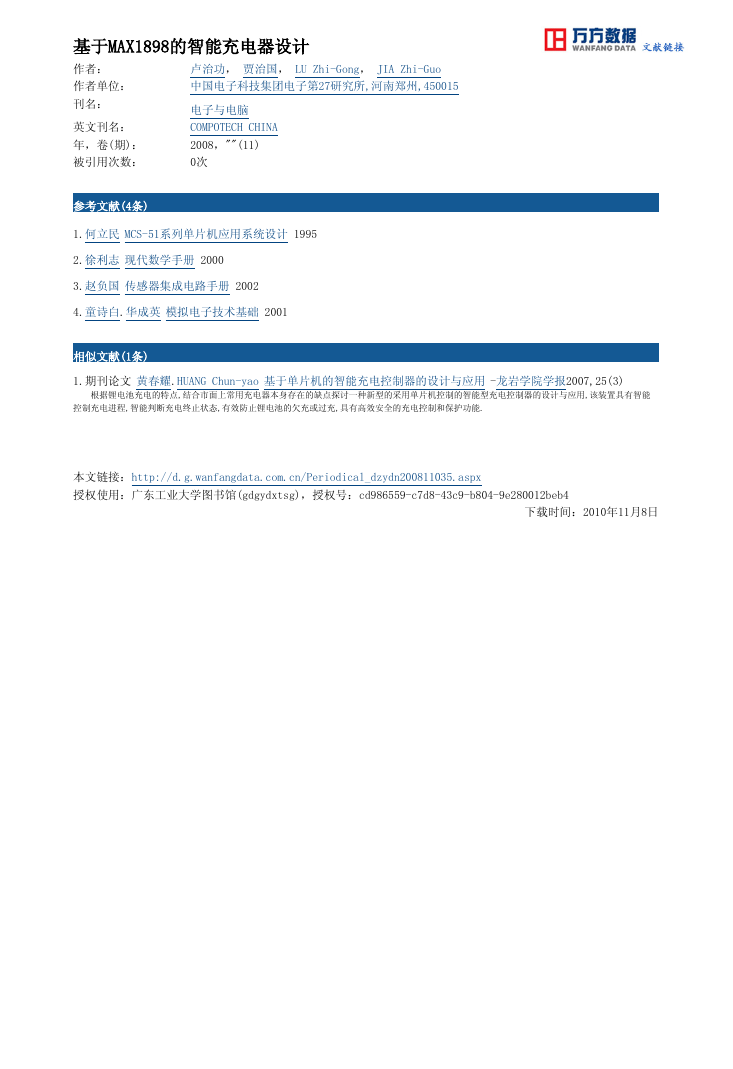

基于MAX1898的智能充电器设计 作者： 卢治功， 贾治国， LU Zhi-Gong， JIA Zhi-Guo 作者单位： 刊名： 中国电子科技集团电子第27研究所,河南郑州,450015 电子与电脑 英文刊名： COMPOTECH CHINA 年，卷(期)： 2008，""(11) 0次 被引用次数： 参考文献(4条) 1.何立民 MCS-51系列单片机应用系统设计 1995 2.徐利志 现代数学手册 2000 3.赵负国 传感器集成电路手册 2002 4.童诗白.华成英 模拟电子技术基础 2001 相似文献(1条) 1.期刊论文 黄春耀.HUANG Chun-yao 基于单片机的智能充电控制器的设计与应用 -龙岩学院学报2007,25(3) 根据锂电池充电的特点,结合市面上常用充电器本身存在的缺点探讨一种新型的采用单片机控制的智能型充电控制器的设计与应用,该装置具有智能 控制充电进程,智能判断充电终止状态,有效防止锂电池的欠充或过充,具有高效安全的充电控制和保护功能. 本文链接：http://d.g.wanfangdata.com.cn/Periodical_dzydn200811035.aspx 授权使用：广东工业大学图书馆(gdgydxtsg)，授权号：cd986559-c7d8-43c9-b804-9e280012beb4 下载时间：2010年11月8日
