[数字信号处理] FIR滤波器基础
[数字信号处理]使用窗函数设计FIR滤波器
1.设计参数
2.理想FIR低通滤波器
3.窗函数
4.用窗函数实现一个FIR滤波器
5.写在最后的话
[数字信号处理]单位冲击响应与频响以及FIR实现代码(C语言)
1.单位冲击响应与频响
2.窗函数实现的FIR滤波器代码(C语言)
3.频响的问题
4.实际的滤波效果
[数字信号处理]相位特性解卷绕
1.什么是解卷绕?为什么要解卷绕?
2.为什么要解卷绕之后,相位特性还不是完美的直线?
2.不负责的几句话
[数字信号处理]IIR滤波器基础
1.IIR滤波器构造
2.直接I型IIR滤波器
3.直接II型IIR滤波器
3.直接II型IIR滤波器的实现(C语言)
[数字信号处理]IIR滤波器的间接设计(C代码)
1.模拟滤波器的设计
1.1巴特沃斯滤波器的次数
1.2巴特沃斯滤波器的传递函数
1.3巴特沃斯滤波器的实现(C语言)
2.双1次z变换
2.1双1次z变换的原理
2.2双1次z变换的实现(C语言)
3.IIR滤波器的间接设计代码(C语言)
3.间接设计实现的IIR滤波器的性能
3.1设计指标
3.2程序执行结果
[数字信号处理]IIR滤波器的直接设计(C代码)
1.IIR滤波器的直接设计原理
1.1 巴特沃斯低通数字滤波器的设计
1.1 巴特沃斯低通数字滤波器设计的实现(C语言)
2.IIR滤波器的直接设计代码(C语言)
3.IIR滤波器的直接设计(例)
3.1 设计指标
3.2 程序执行结果
3.3设计出来的IIR滤波器的频响
3.4实际滤波效果

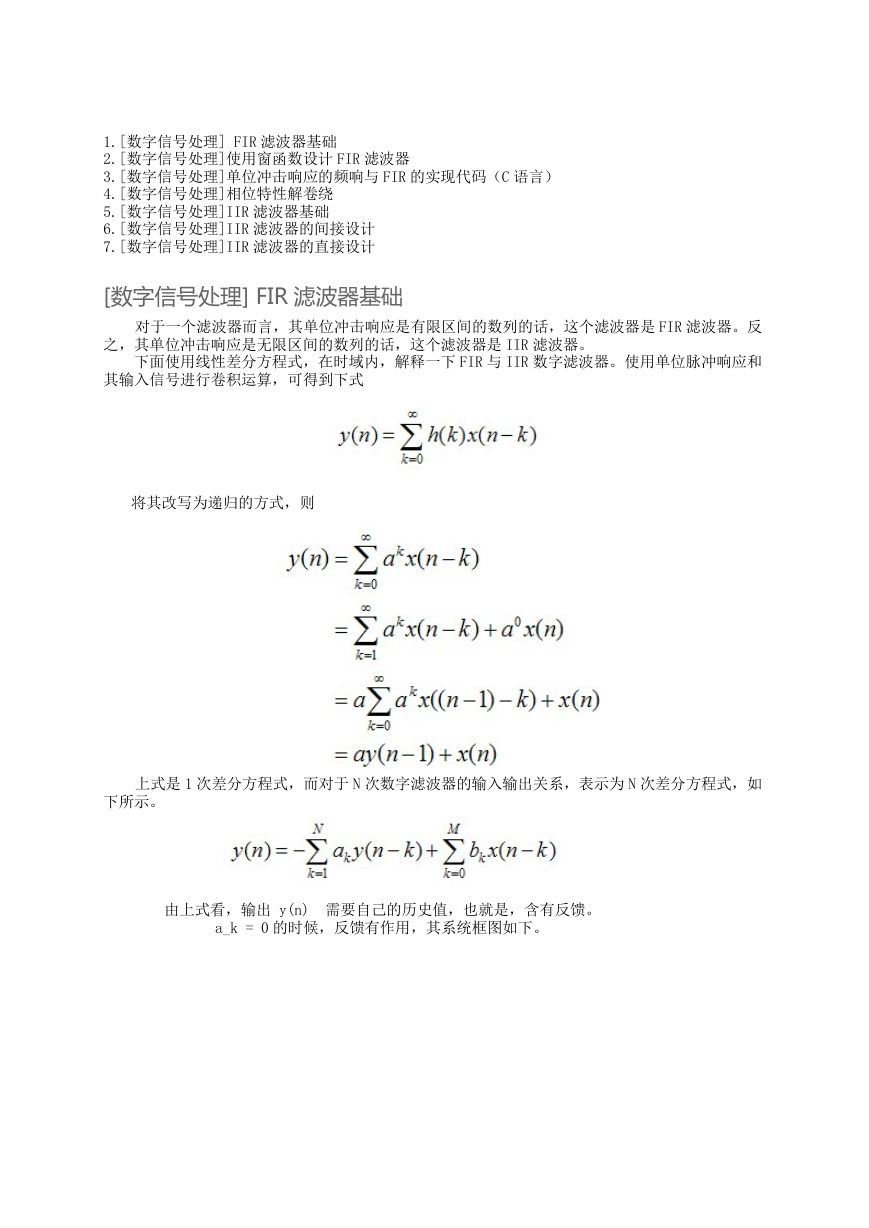

1.[数字信号处理] FIR 滤波器基础 2.[数字信号处理]使用窗函数设计 FIR 滤波器 3.[数字信号处理]单位冲击响应的频响与 FIR 的实现代码(C 语言) 4.[数字信号处理]相位特性解卷绕 5.[数字信号处理]IIR 滤波器基础 6.[数字信号处理]IIR 滤波器的间接设计 7.[数字信号处理]IIR 滤波器的直接设计 [数字信号处理] FIR 滤波器基础 对于一个滤波器而言,其单位冲击响应是有限区间的数列的话,这个滤波器是 FIR 滤波器。反 之,其单位冲击响应是无限区间的数列的话,这个滤波器是 IIR 滤波器。 下面使用线性差分方程式,在时域内,解释一下 FIR 与 IIR 数字滤波器。使用单位脉冲响应和 其输入信号进行卷积运算,可得到下式 将其改写为递归的方式,则 上式是 1 次差分方程式,而对于 N 次数字滤波器的输入输出关系,表示为 N 次差分方程式,如 下所示。 由上式看,输出 y(n) 需要自己的历史值,也就是,含有反馈。 a_k = 0 的时候,反馈有作用,其系统框图如下。

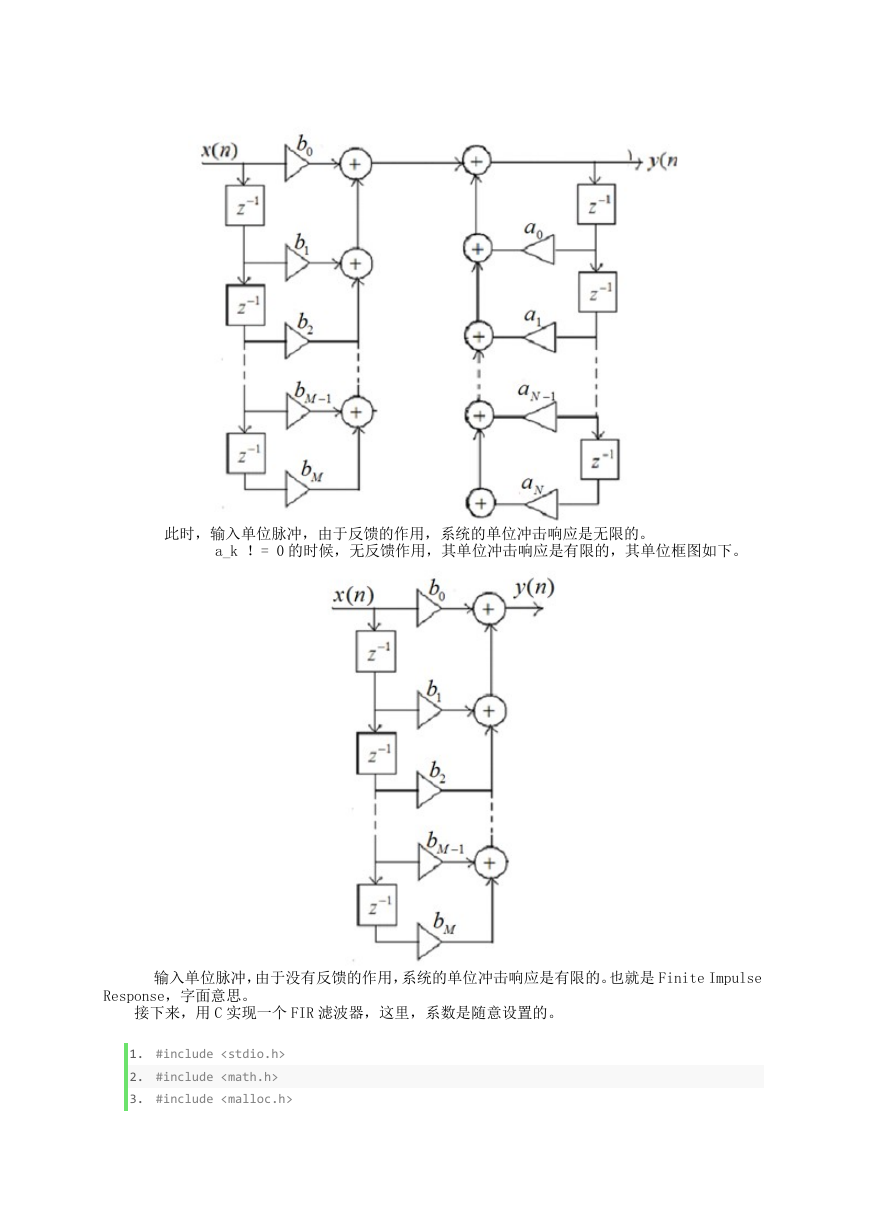

此时,输入单位脉冲,由于反馈的作用,系统的单位冲击响应是无限的。 a_k != 0 的时候,无反馈作用,其单位冲击响应是有限的,其单位框图如下。 输入单位脉冲,由于没有反馈的作用,系统的单位冲击响应是有限的。也就是 Finite Impulse Response,字面意思。 接下来,用 C 实现一个 FIR 滤波器,这里,系数是随意设置的。 1. #include 2. #include 3. #include
4. #include 5. 6. 7. double Real_Time_FIR_Filter(double *b, 8. int b_Lenth, 9. double *Input_Data) 10. { 11. int Count; 12. double Output_Data = 0; 13. 14. Input_Data += b_Lenth - 1; 15. 16. for(Count = 0; Count < b_Lenth ;Count++) 17. { 18. Output_Data += (*(b + Count)) * 19. (*(Input_Data - Count)); 20. } 21. 22. return (double)Output_Data; 23. } 24. 25. void Save_Input_Date (double Scand, 26. int Depth, 27. double *Input_Data) 28. { 29. int Count; 30. 31. for(Count = 0 ; Count < Depth-1 ; Count++) 32. { 33. *(Input_Data + Count) = *(Input_Data + Count + 1); 34. } 35. 36. *(Input_Data + Depth-1) = Scand; 37. } 38. 39. 40. int main(void) 41. { 42. double b[] = {0.5 , -0.5 , 1}; 43. double Scand_Data = 0; 44. char Command = 0; 45. 46. int b_Lenth = (sizeof(b)/sizeof(double));

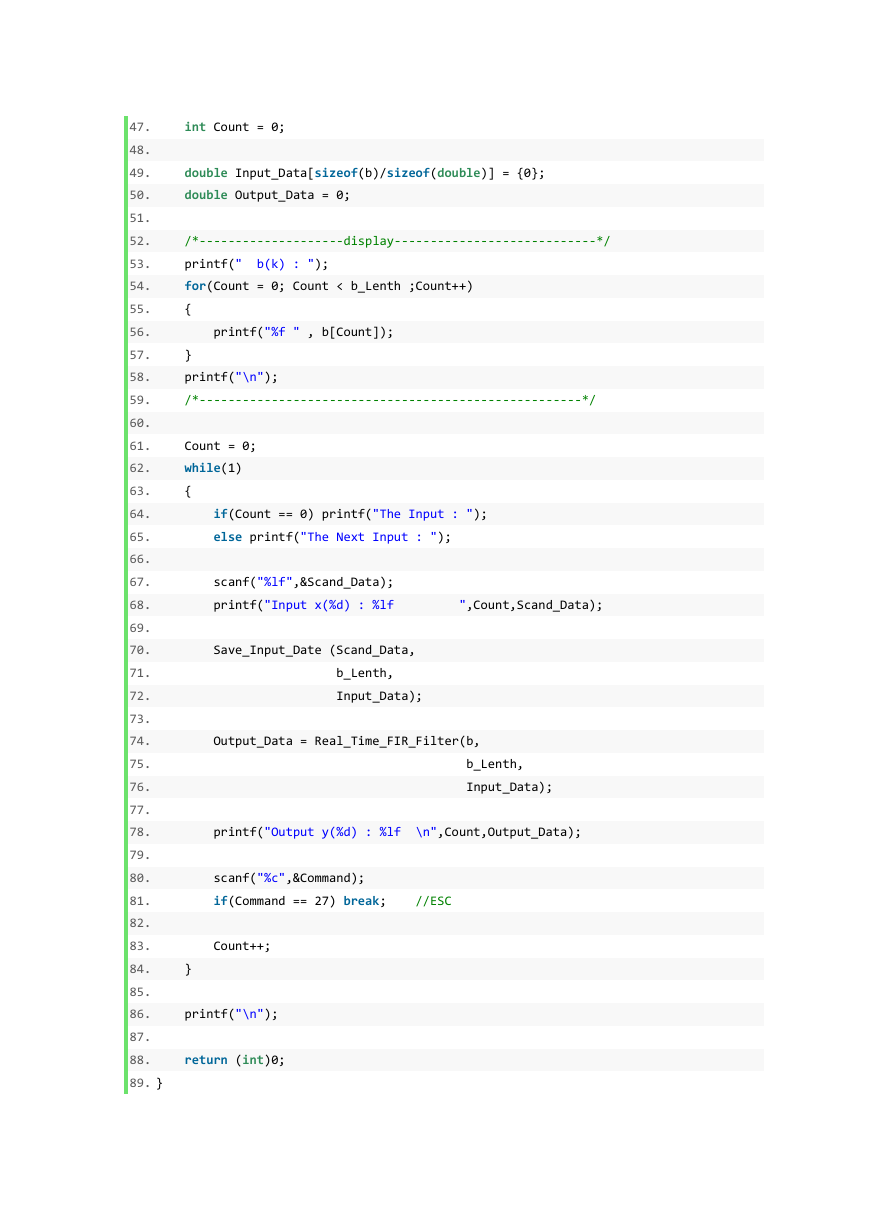

47. int Count = 0; 48. 49. double Input_Data[sizeof(b)/sizeof(double)] = {0}; 50. double Output_Data = 0; 51. 52. /*--------------------display----------------------------*/ 53. printf(" b(k) : "); 54. for(Count = 0; Count < b_Lenth ;Count++) 55. { 56. printf("%f " , b[Count]); 57. } 58. printf("\n"); 59. /*-----------------------------------------------------*/ 60. 61. Count = 0; 62. while(1) 63. { 64. if(Count == 0) printf("The Input : "); 65. else printf("The Next Input : "); 66. 67. scanf("%lf",&Scand_Data); 68. printf("Input x(%d) : %lf ",Count,Scand_Data); 69. 70. Save_Input_Date (Scand_Data, 71. b_Lenth, 72. Input_Data); 73. 74. Output_Data = Real_Time_FIR_Filter(b, 75. b_Lenth, 76. Input_Data); 77. 78. printf("Output y(%d) : %lf \n",Count,Output_Data); 79. 80. scanf("%c",&Command); 81. if(Command == 27) break; //ESC 82. 83. Count++; 84. } 85. 86. printf("\n"); 87. 88. return (int)0; 89. }

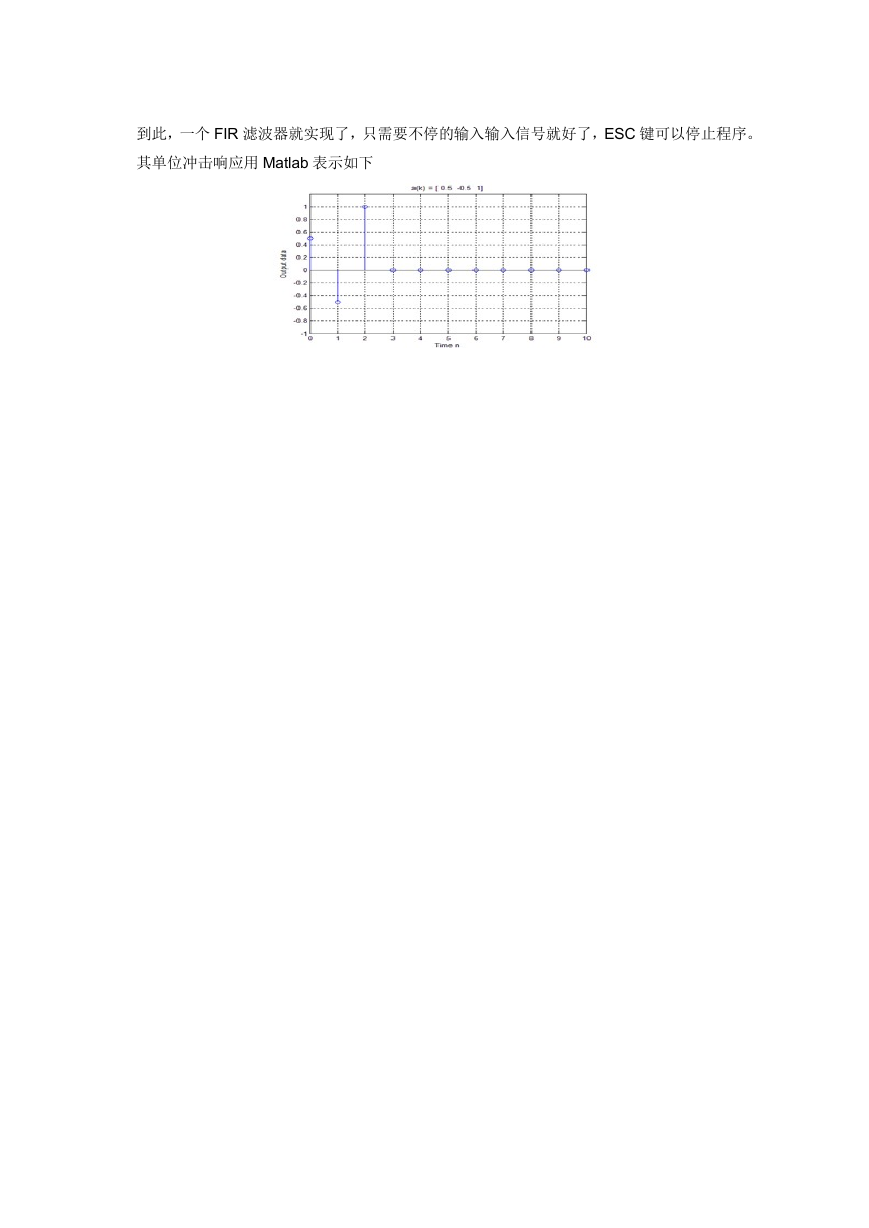

到此,一个 FIR 滤波器就实现了,只需要不停的输入输入信号就好了,ESC 键可以停止程序。 其单位冲击响应用 Matlab 表示如下

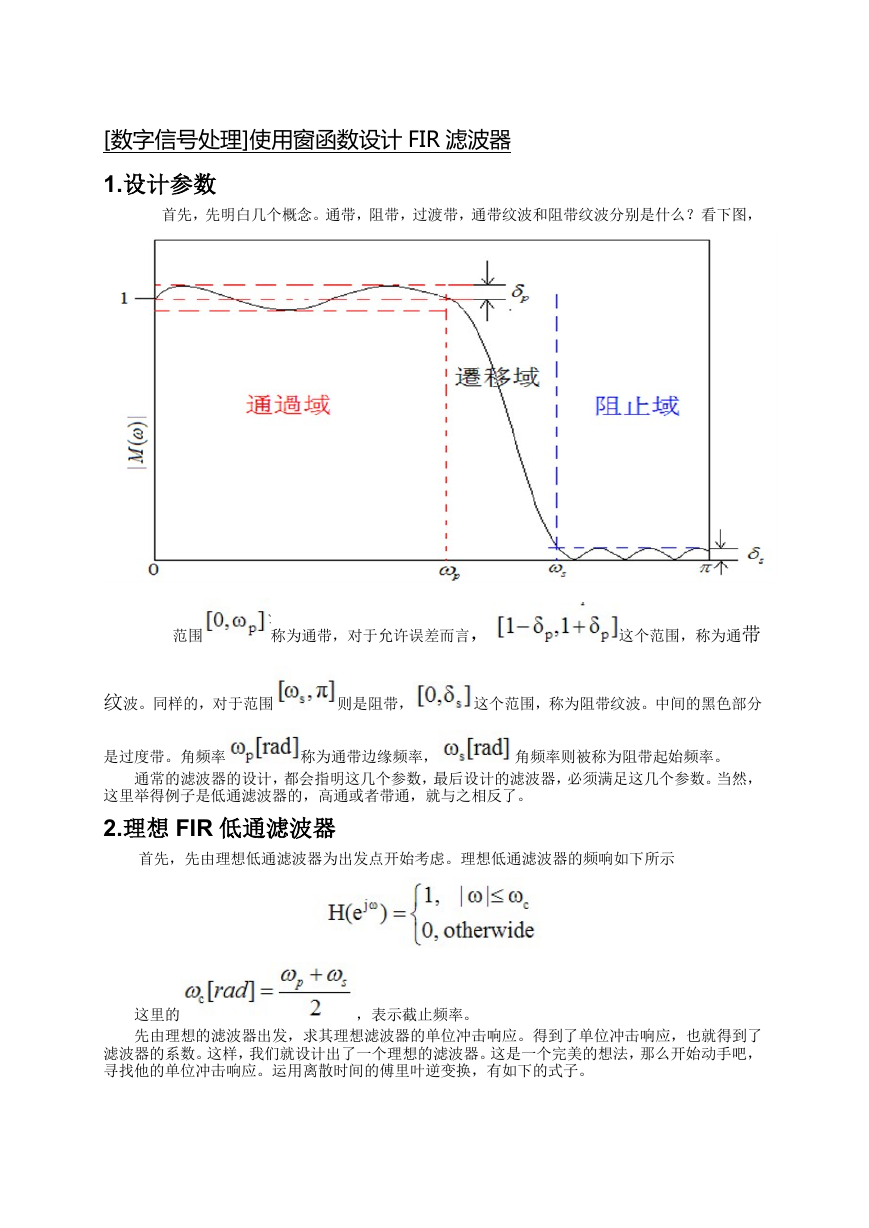

[数字信号处理]使用窗函数设计 FIR 滤波器 1.设计参数 首先,先明白几个概念。通带,阻带,过渡带,通带纹波和阻带纹波分别是什么?看下图, 范围 称为通带,对于允许误差而言, 这个范围,称为通带 纹波。同样的,对于范围 则是阻带, 这个范围,称为阻带纹波。中间的黑色部分 是过度带。角频率 称为通带边缘频率, 角频率则被称为阻带起始频率。 通常的滤波器的设计,都会指明这几个参数,最后设计的滤波器,必须满足这几个参数。当然, 这里举得例子是低通滤波器的,高通或者带通,就与之相反了。 2.理想 FIR 低通滤波器 首先,先由理想低通滤波器为出发点开始考虑。理想低通滤波器的频响如下所示 这里的 先由理想的滤波器出发,求其理想滤波器的单位冲击响应。得到了单位冲击响应,也就得到了 滤波器的系数。这样,我们就设计出了一个理想的滤波器。这是一个完美的想法,那么开始动手吧, 寻找他的单位冲击响应。运用离散时间的傅里叶逆变换,有如下的式子。 ,表示截止频率。

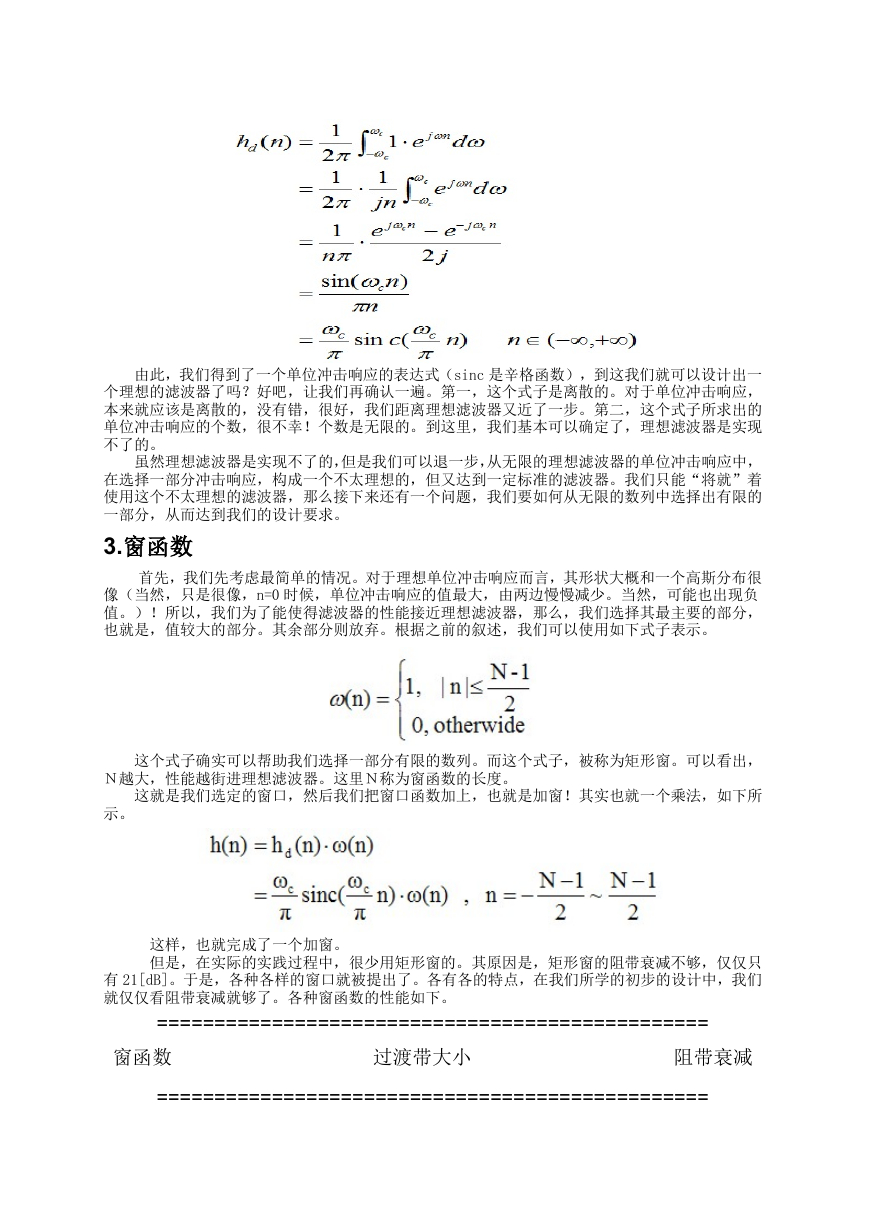

由此,我们得到了一个单位冲击响应的表达式(sinc 是辛格函数),到这我们就可以设计出一 个理想的滤波器了吗?好吧,让我们再确认一遍。第一,这个式子是离散的。对于单位冲击响应, 本来就应该是离散的,没有错,很好,我们距离理想滤波器又近了一步。第二,这个式子所求出的 单位冲击响应的个数,很不幸!个数是无限的。到这里,我们基本可以确定了,理想滤波器是实现 不了的。 虽然理想滤波器是实现不了的,但是我们可以退一步,从无限的理想滤波器的单位冲击响应中, 在选择一部分冲击响应,构成一个不太理想的,但又达到一定标准的滤波器。我们只能“将就”着 使用这个不太理想的滤波器,那么接下来还有一个问题,我们要如何从无限的数列中选择出有限的 一部分,从而达到我们的设计要求。 3.窗函数 首先,我们先考虑最简单的情况。对于理想单位冲击响应而言,其形状大概和一个高斯分布很 像(当然,只是很像,n=0 时候,单位冲击响应的值最大,由两边慢慢减少。当然,可能也出现负 值。)!所以,我们为了能使得滤波器的性能接近理想滤波器,那么,我们选择其最主要的部分, 也就是,值较大的部分。其余部分则放弃。根据之前的叙述,我们可以使用如下式子表示。 这个式子确实可以帮助我们选择一部分有限的数列。而这个式子,被称为矩形窗。可以看出, N越大,性能越街进理想滤波器。这里N称为窗函数的长度。 这就是我们选定的窗口,然后我们把窗口函数加上,也就是加窗!其实也就一个乘法,如下所 示。 这样,也就完成了一个加窗。 但是,在实际的实践过程中,很少用矩形窗的。其原因是,矩形窗的阻带衰减不够,仅仅只 有 21[dB]。于是,各种各样的窗口就被提出了。各有各的特点,在我们所学的初步的设计中,我们 就仅仅看阻带衰减就够了。各种窗函数的性能如下。 ================================================ 窗函数 过渡带大小 阻带衰减 ================================================

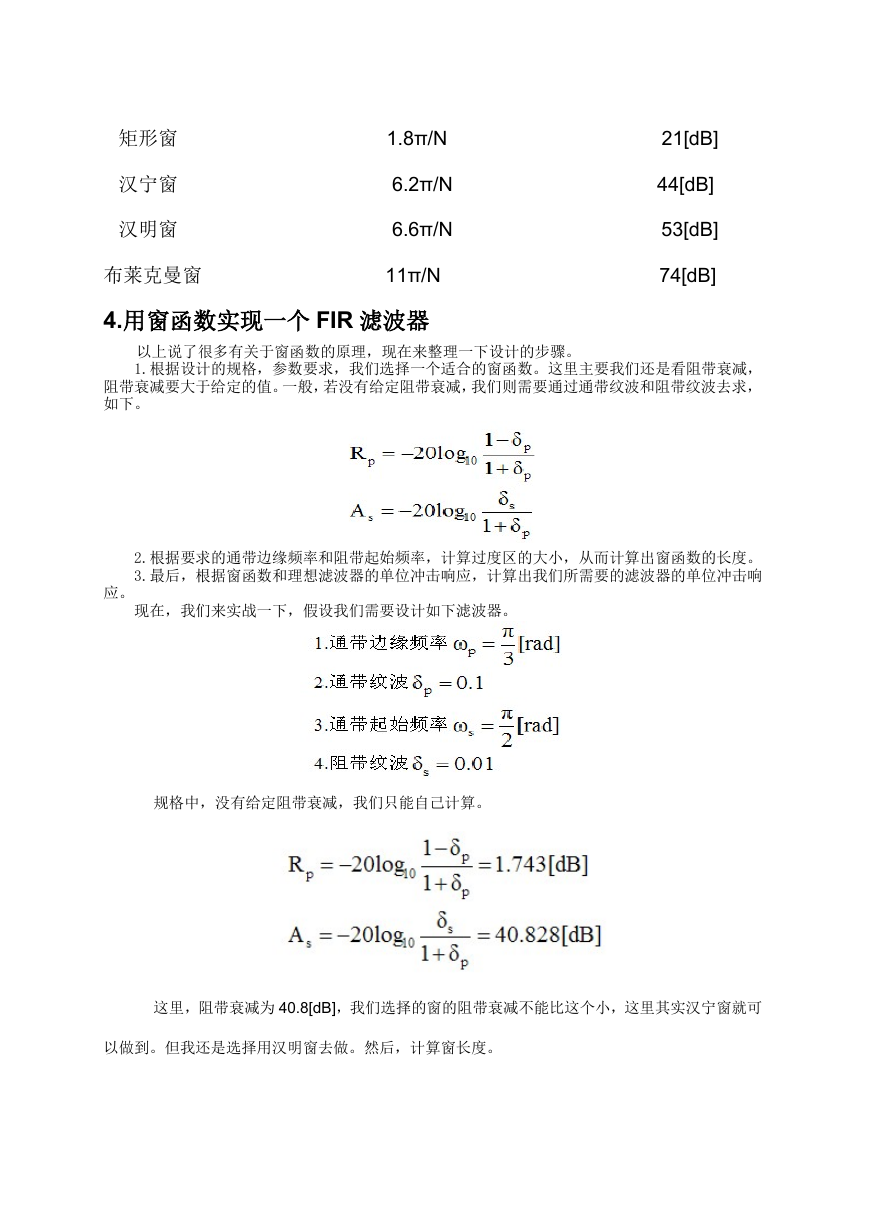

矩形窗 1.8π/N 21[dB] 汉宁窗 6.2π/N 44[dB] 汉明窗 6.6π/N 53[dB] 布莱克曼窗 11π/N 74[dB] 4.用窗函数实现一个 FIR 滤波器 以上说了很多有关于窗函数的原理,现在来整理一下设计的步骤。 1.根据设计的规格,参数要求,我们选择一个适合的窗函数。这里主要我们还是看阻带衰减, 阻带衰减要大于给定的值。一般,若没有给定阻带衰减,我们则需要通过通带纹波和阻带纹波去求, 如下。 2.根据要求的通带边缘频率和阻带起始频率,计算过度区的大小,从而计算出窗函数的长度。 3.最后,根据窗函数和理想滤波器的单位冲击响应,计算出我们所需要的滤波器的单位冲击响 应。 现在,我们来实战一下,假设我们需要设计如下滤波器。 规格中,没有给定阻带衰减,我们只能自己计算。 这里,阻带衰减为 40.8[dB],我们选择的窗的阻带衰减不能比这个小,这里其实汉宁窗就可 以做到。但我还是选择用汉明窗去做。然后,计算窗长度。
