基本操作

TRW操作界面介绍

首选项

各种测量工具及测量成果输出

点云分割工具

取样工具

随机取样

空间取样

基于地形的取样

OfficeSurvey模块

平面切割工具

等高线工具

容积计算与报告工具

三角格网建模

基于三角格网模型的切割、等高线和体积计算

三角格网模型的切割

三角格网模型的等高线计算

三角格网模型的容积计算

三角格网模型的编辑

多义线绘图工具

特征集工具

建模模块

基于点云的三维建模工具

第一个直管

创建第二段直管当创建，与上一段管相连的管道时，需要是使用约束

下面讲解一下如果创建两个直管之间的弯管

相交工具

模型修改工具

几何体建模工具

工厂模块

工厂EasyPipe自动管道建模工具

工厂工字钢建模工具

隧道检测工具

设计模型导入与检测图生成

导入设计图

检测图生成

检测图分析工具-切片

检测图分析工具-超欠挖体积计算

检测图分析工具-ISO等值线图

检测图分析工具-生成检测模型

影像匹配工具

三角网模型修改工具

Trimble Realworks 操作流程北京天拓斯特科技有限公司技术部 2011年 8月

Trimble Realworks 操作流程目录一、基本操作...........................................................................3 1. TRW 操作界面介绍......................................................................................................3 2. 首选项............................................................................................................................3 3. 各种测量工具及测量成果输出....................................................................................5 4. 点云分割工具................................................................................................................6 5. 取样工具........................................................................................................................7 二、 OfficeSurvey 模块......................................................9 1. 平面切割工具................................................................................................................9 2. 等高线工具.................................................................................................................10 3. 容积计算与报告工具.................................................................................................11 4. 三角格网建模.............................................................................................................12 5. 基于三角格网模型的切割、等高线和体积计算.....................................................13 6. 三角格网模型的编辑.................................................................................................14 7. 多义线绘图工具.........................................................................................................15 8. 特征集工具.................................................................................................................16 三、建模模块........................................................................18 1. 基于点云的三维建模工具.........................................................................................18 2. 相交工具.....................................................................................................................20 3. 模型修改工具.............................................................................................................20 4. 几何体建模工具.........................................................................................................21 四、工厂模块........................................................................22 1. 工厂 EasyPipe 自动管道建模工具....................................................................... 22 2. 工厂工字钢建模工具.................................................................................................23 北京天拓斯特科技有限公司 www.titest.com.cn 1

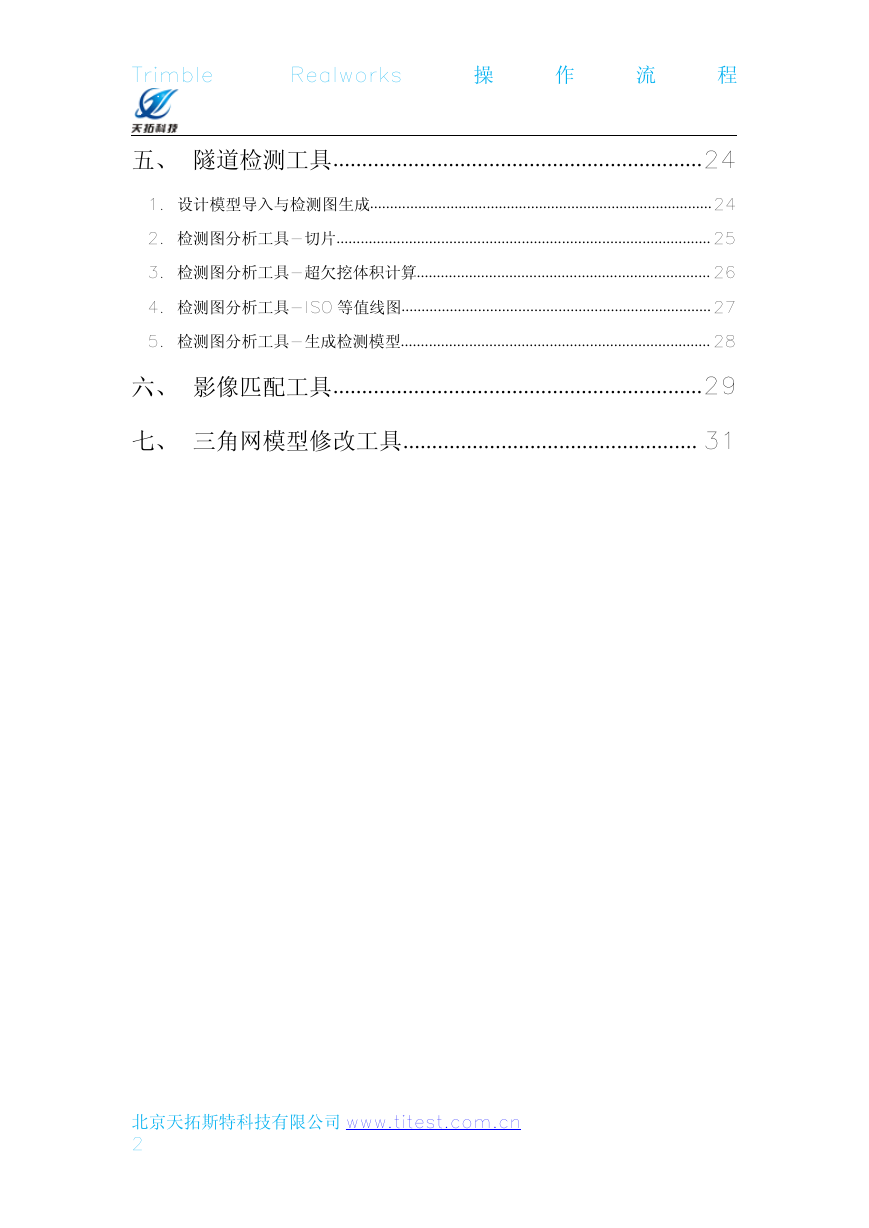

Trimble Realworks 操作流程五、隧道检测工具................................................................24 1. 设计模型导入与检测图生成.....................................................................................24 2. 检测图分析工具-切片............................................................................................. 25 3. 检测图分析工具-超欠挖体积计算......................................................................... 26 4. 检测图分析工具-ISO 等值线图.............................................................................27 5. 检测图分析工具-生成检测模型............................................................................. 28 六、影像匹配工具................................................................29 七、三角网模型修改工具................................................... 31 北京天拓斯特科技有限公司 www.titest.com.cn 2

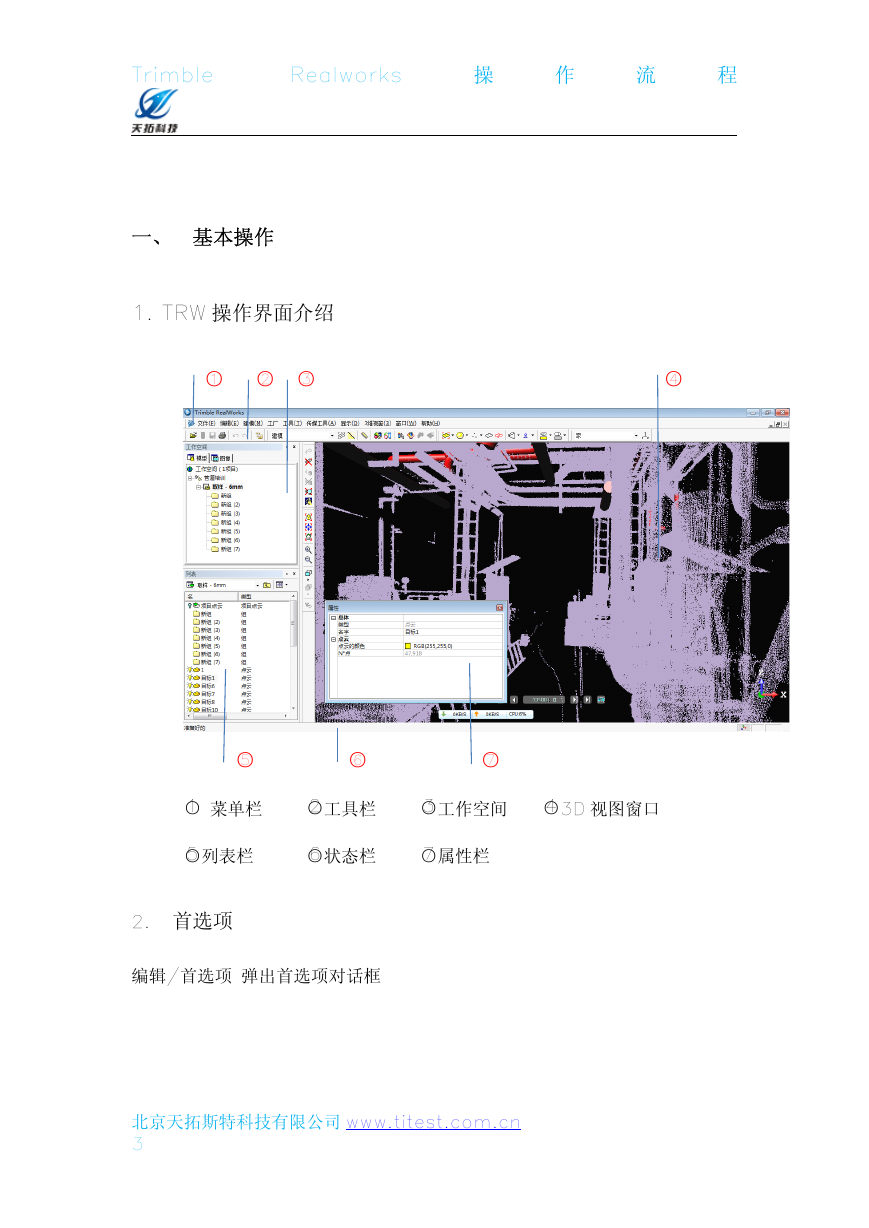

Trimble Realworks 操作流程一、基本操作 1. TRW 操作界面介绍 ○1 ○2 ○3 ○4 ○5 ○6 ○7 ○1 菜单栏 ○2 工具栏 ○3 工作空间 ○4 3D 视图窗口 ○5 列表栏 ○6 状态栏 ○7 属性栏 2. 首选项编辑/首选项弹出首选项对话框北京天拓斯特科技有限公司 www.titest.com.cn 3

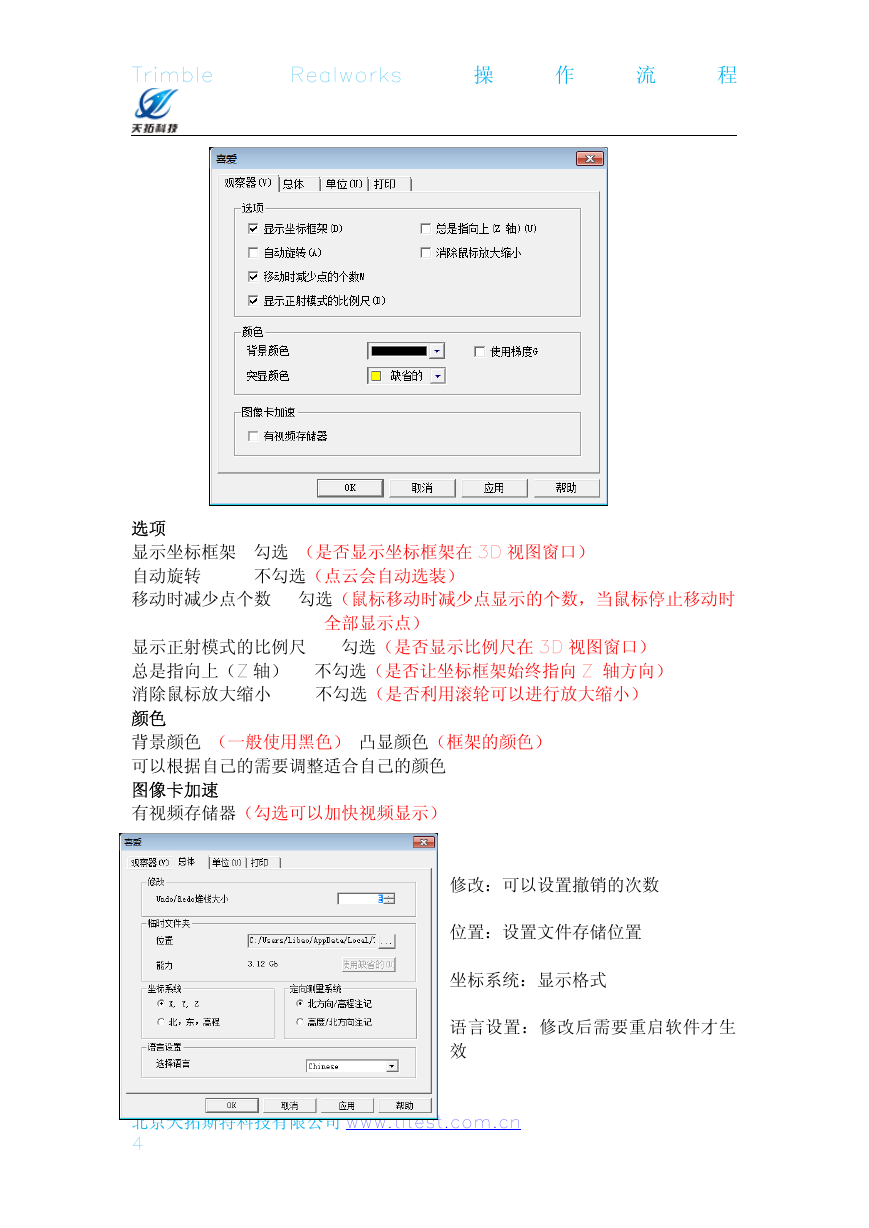

Trimble Realworks 操作流程选项显示坐标框架勾选（是否显示坐标框架在 3D 视图窗口）自动旋转移动时减少点个数勾选（鼠标移动时减少点显示的个数，当鼠标停止移动时不勾选（点云会自动选装）全部显示点）勾选（是否显示比例尺在 3D 视图窗口）不勾选（是否利用滚轮可以进行放大缩小）显示正射模式的比例尺总是指向上（Z 轴）不勾选（是否让坐标框架始终指向 Z 轴方向）消除鼠标放大缩小颜色背景颜色（一般使用黑色）凸显颜色（框架的颜色）可以根据自己的需要调整适合自己的颜色图像卡加速有视频存储器（勾选可以加快视频显示）修改：可以设置撤销的次数位置：设置文件存储位置坐标系统：显示格式语言设置：修改后需要重启软件才生效北京天拓斯特科技有限公司 www.titest.com.cn 4

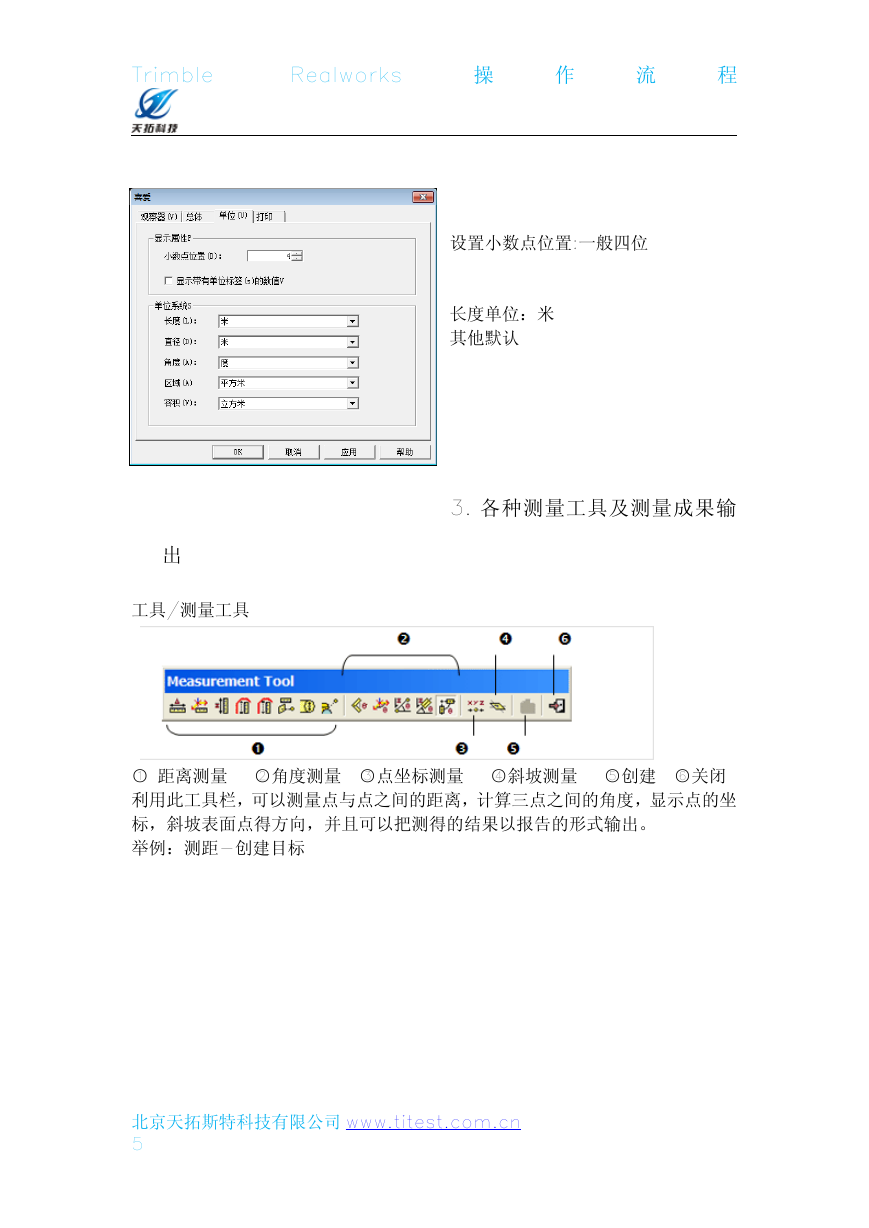

Trimble Realworks 操作流程设置小数点位置:一般四位长度单位：米其他默认 3. 各种测量工具及测量成果输出工具/测量工具 ○1 距离测量 ○2 角度测量 ○3 点坐标测量 ○4 斜坡测量 ○5 创建 ○6 关闭利用此工具栏，可以测量点与点之间的距离，计算三点之间的角度，显示点的坐标，斜坡表面点得方向，并且可以把测得的结果以报告的形式输出。举例：测距-创建目标北京天拓斯特科技有限公司 www.titest.com.cn 5

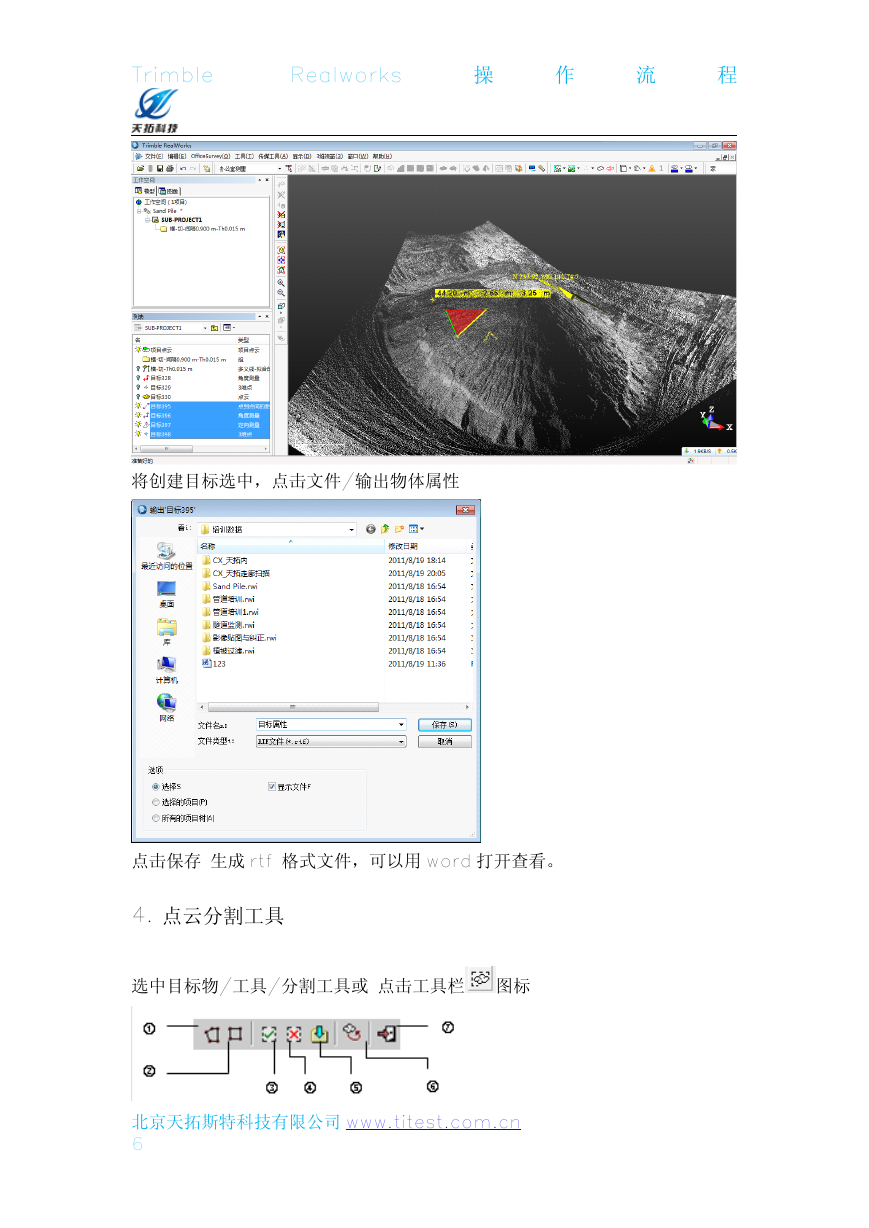

Trimble Realworks 操作流程将创建目标选中，点击文件/输出物体属性点击保存生成 rtf 格式文件，可以用 word 打开查看。 4. 点云分割工具选中目标物/工具/分割工具或点击工具栏图标北京天拓斯特科技有限公司 www.titest.com.cn 6

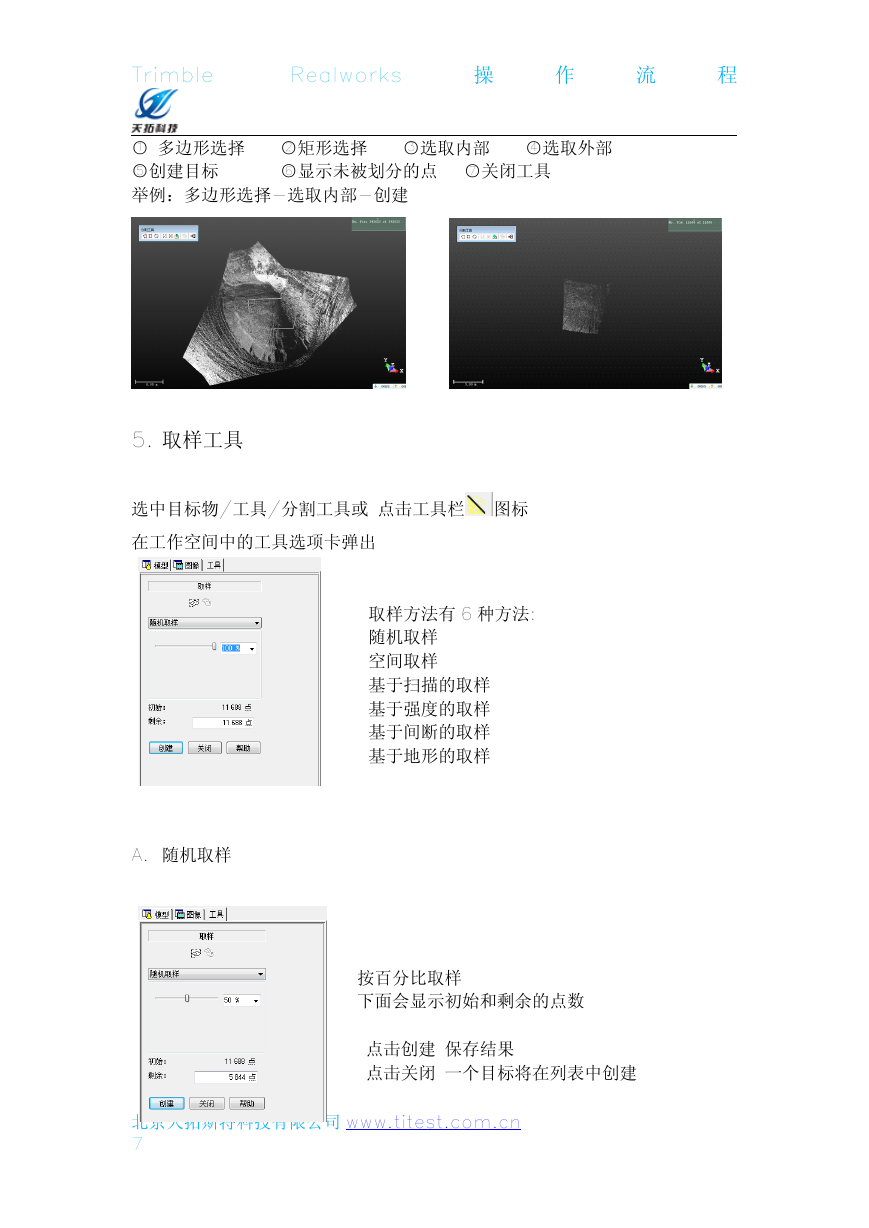

Trimble Realworks 操作流程 ○1 多边形选择 ○5 创建目标举例：多边形选择-选取内部-创建 ○2 矩形选择 ○6 显示未被划分的点 ○7 关闭工具 ○3 选取内部 ○4 选取外部 5. 取样工具选中目标物/工具/分割工具或点击工具栏图标在工作空间中的工具选项卡弹出取样方法有 6 种方法: 随机取样空间取样基于扫描的取样基于强度的取样基于间断的取样基于地形的取样 A. 随机取样按百分比取样下面会显示初始和剩余的点数点击创建保存结果点击关闭一个目标将在列表中创建北京天拓斯特科技有限公司 www.titest.com.cn 7
