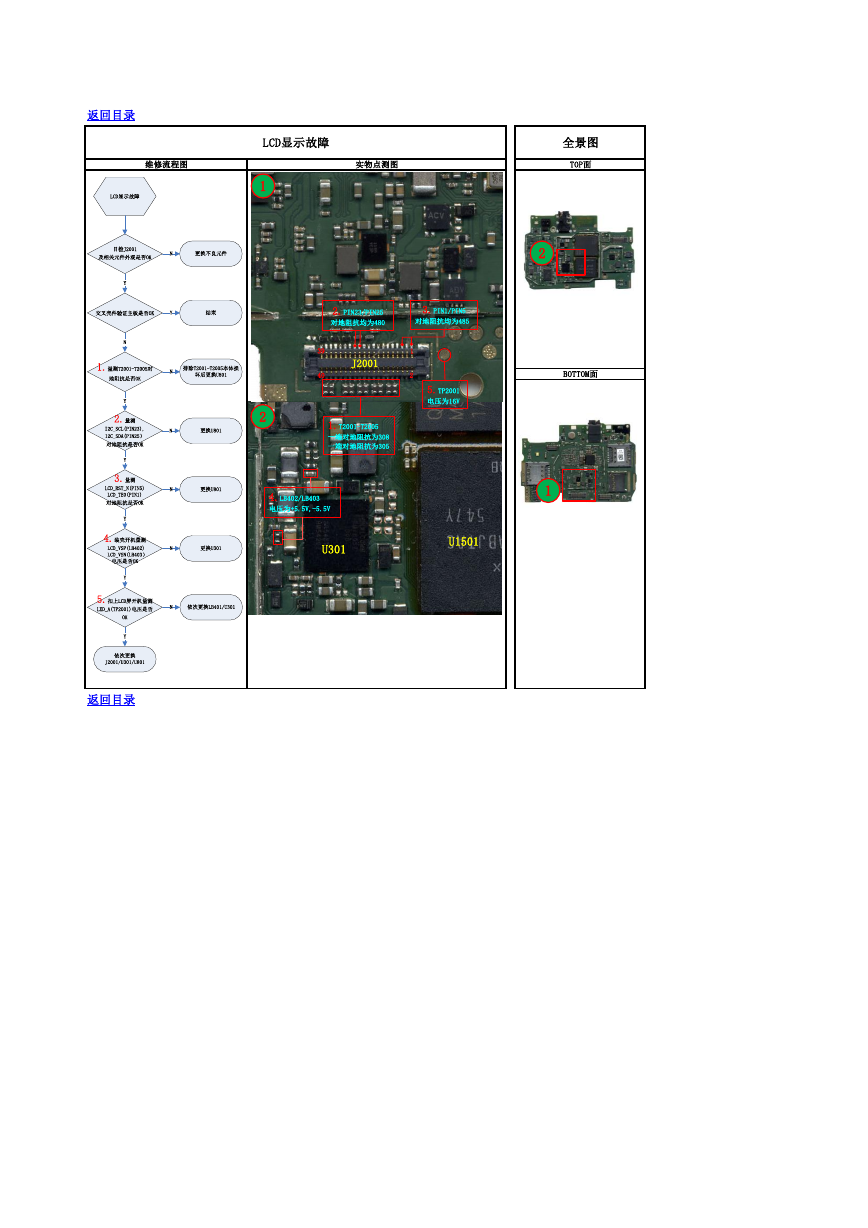

返回目录 LCD显示故障 维修流程图 实物点测图 全景图 TOP面 1 1 2 2.PIN23/PIN25 对地阻抗均为480 3.PIN1/PIN5 对地阻抗均为485 39 40 J2001 1 2 5.TP2001 电压为16V 1.T2001-T2005 一端对地阻抗为308 一端对地阻抗为305 4.LB402/LB403 电压为+5.5V,-5.5V U301 U1501 2 1 BOTTOM面 返回目录 LCD显示故障目检J2001及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测T2001-T2005对地阻抗是否OK排除T2001-T2005本体损坏后更换U801NN3.量测 LCD_RST_N(PIN5) LCD_TE0(PIN1)对地阻抗是否OK4.装壳开机量测 LCD_VSP(LB402) LCD_VSN(LB403） 电压是否OKY更换U801N更换U301NY5.扣上LCD屏开机量测LED_A(TP2001)电压是否OK依次更换LB401/U301NY依次更换J2001/U301/U8012.量测I2C_SCL(PIN23),I2C_SDA(PIN25）对地阻抗是否OKY更换U801NY
