1. 概述
1.1 功能
1.2 系统框图
1.3 引脚图
1.4 引脚说明
2. 内存结构
2.1 程序存储器
2.2 数据存储器
3. 功能概述
3.1 R-page特殊功能寄存器
3.1.1 INDF(间接寻址寄存器)
3.1.2 TMR0(定时器0寄存器)
3.1.3 PCL(程序计数器低字节)
3.1.4 STATUS(状态寄存器)
3.1.5 FSR(数据指针寄存器)
3.1.6 PortA(PortA数据寄存器)
3.1.7 PortB(PortB数据寄存器)
3.1.8 PCON(Power寄存器)
3.1.9 BWUCON(PortB唤醒控制寄存器)
3.1.10 PCHBUF(程序计数器高字节)
3.1.11 ABPLCON(PortA/PortB下拉电阻控制寄存器)
3.1.12 BPHCON(PortB上拉电阻控制寄存器)
3.1.13 INTE(中断使能寄存器)
3.1.14 INTF(中断标志寄存器)
3.1.15 ADMD(ADC模式寄存器)
3.1.16 ADR(ADC时钟,ADC中断标志位与ADC转换结果低四位数据寄存器)
3.1.17 ADD(ADC转换结果高八位数据寄存器)
3.1.18 ADVREFH(ADC参考电压寄存器)
3.1.19 ADCR(ADC采样时间与ADC位数寄存器)
3.1.20 AWUCON(PortA唤醒控制寄存器)
3.1.21 PACON(ADC引脚数模控制寄存器)
3.1.22 INTEDG(外部中断控制寄存器)
3.1.23 TMRH(定时器1/2高字节寄存器)
3.1.24 ANAEN(比较器使能寄存器)
3.1.25 RFC(电阻频率转换控制寄存器)
3.1.26 TM3RH(定时器3高字节寄存器)
3.1.27 INTE2(第2中断屏蔽寄存器)
3.2 T0MD定时器0控制寄存器
3.3 F-page特殊功能寄存器
3.3.1 IOSTA(PortA I/O控制寄存器)
3.3.2 IOSTB(PortB I/O控制寄存器)
3.3.3 APHCON(PortA上拉电阻控制寄存器)
3.3.4 PS0CV(预分频器0寄存器)
3.3.5 BODCON(PortB开漏控制寄存器)
3.3.6 CMPCR(比较器控制寄存器)
3.3.7 PCON1(Power控制寄存器1)
3.4 S-page特殊功能寄存器
3.4.1 TMR1(定时器1寄存器)
3.4.2 T1CR1(定时器1控制寄存器1)
3.4.3 T1CR2(定时器1控制寄存器2)
3.4.4 PWM1DUTY(PWM1占空比寄存器)
3.4.5 PS1CV(预分频器1寄存器)
3.4.6 BZ1CR(蜂鸣器1控制寄存器)
3.4.7 IRCR(IR控制寄存器)
3.4.8 TBHP(表格指针高字节寄存器)
3.4.9 TBHD(表格数据高字节寄存器)
3.4.10 TMR2(定时器2寄存器)
3.4.11 T2CR1(定时器2控制寄存器1)
3.4.12 T2CR2(定时器2控制寄存器2)
3.4.13 PWM2DUTY(PWM2占空比寄存器)
3.4.14 PS2CV(预分频器2寄存器)
3.4.15 BZ2CR(蜂鸣器2控制寄存器)
3.4.16 OSCCR(振荡器控制寄存器)
3.4.17 TMR3(定时器3寄存器)
3.4.18 T3CR1(定时器3控制寄存器1)
3.4.19 T3CR2(定时器3控制寄存器2)
3.4.20 PWM3DUTY(PWM3占空比寄存器)
3.4.21 PS3CV(预分频器3寄存器)
3.4.22 BZ3CR(蜂鸣器3控制寄存器)
3.5 I/O Port
3.5.1 IO引脚结构框图
3.6 定时器0
3.7 定时器1/PWM1/Buzzer1
3.8 Timer2/PWM2/Buzzer2
3.9 定时器3/PWM3/Buzzer3
3.10 电阻/频率转换器模式(RFC)
3.11 IR Carrier
3.12 低电压侦测(LVD)
3.13 电压比较器
3.14 ADC模数转换器
3.14.1 ADC参考电压
3.14.2 ADC模拟输入通道
3.14.3 ADC时钟(ADCLK),采样时钟(SHCLK)与位数选择
ADC转换时间 ≈ ADC采样时间 +(ADC位数 + 2)* ADC时钟周期。
3.14.4 ADC操作顺序
3.15 看门狗定时器(WDT)
3.16 中断
3.16.1 Timer0上溢中断
3.16.2 Timer1下溢中断
3.16.3 Timer2下溢中断
3.16.4 Timer3下溢中断
3.16.5 看门狗超时中断
3.16.6 PA/PB输入状态改变中断
3.16.7 外部中断0输入
3.16.8 外部中断1输入
3.16.9 低电压侦测中断
3.16.10 比较器输出翻转中断
3.16.11 ADC模数转换完成中断
3.17 振荡器配置
C1=C2=2*CL-Cbt
3.18 工作模式
3.18.1 正常模式
3.18.2 慢速模式
3.18.3 待机模式
3.18.4 睡眠模式
3.18.5 唤醒稳定时间
3.18.6 工作模式概述
3.19 复位
4. 指令设置
5. 配置字节表
6. 电气特性
6.1 最大绝对值
6.2 直流电气特性
6.3 比较器/LVD电气特性
6.4 ADC电气特性
6.5 特性图
6.5.1 高速RC振荡频率与电源电压曲线图
6.5.2 高速RC振荡频率与温度曲线图
6.5.3 低速RC振荡频率与电源电压曲线图
6.5.4 低速RC振荡频率与温度曲线图
6.5.5 内部线性稳压器与电源电压曲线图
6.5.6 内部线性稳压器与温度曲线图
6.5.7 内部上拉电阻与电源电压曲线图
6.5.8 内部上拉电阻与温度曲线图
6.5.9 VIH/VIL与电源电压曲线图
6.5.10 VIH/VIL与温度曲线图
6.6 建议工作电压
6.7 LVR电压与温度曲线图
7. 芯片脚位坐标图
8. 封装尺寸
8.1 8引脚SOP(150毫寸)
8.2 14引脚SOP(150毫寸)
8.3 16引脚SOP(150毫寸)
9. 订购信息
76 NY8B062D 14 I/O + 12-通道 ADC 8 位 EPROM-Based 单片机 数 据 手 册 Version 1.3 Apr. 23, 2019 本文内容是由英文规格书翻译,目的是为了使您的阅读更加方便。它无法跟随原稿的更新,敬请参考英文规格书以获得更准确的信息。 NYQUEST TECHNOLOGY CO. reserves the right to change this document without prior notice. Information provided by NYQUEST is believed to be accurate and reliable. However, NYQUEST makes no warranty for any errors which may appear in this document. Contact NYQUEST to obtain the latest version of device specifications before placing your orders. No responsibility is assumed by NYQUEST for any infringement of patent or other rights of third parties which may result from its use. In addition, NYQUEST products are not authorized for use as critical components in life support devices/systems or aviation devices/systems, where a malfunction or failure of the product may reasonably be expected to result in significant injury to the user, without the express written approval of NYQUEST.

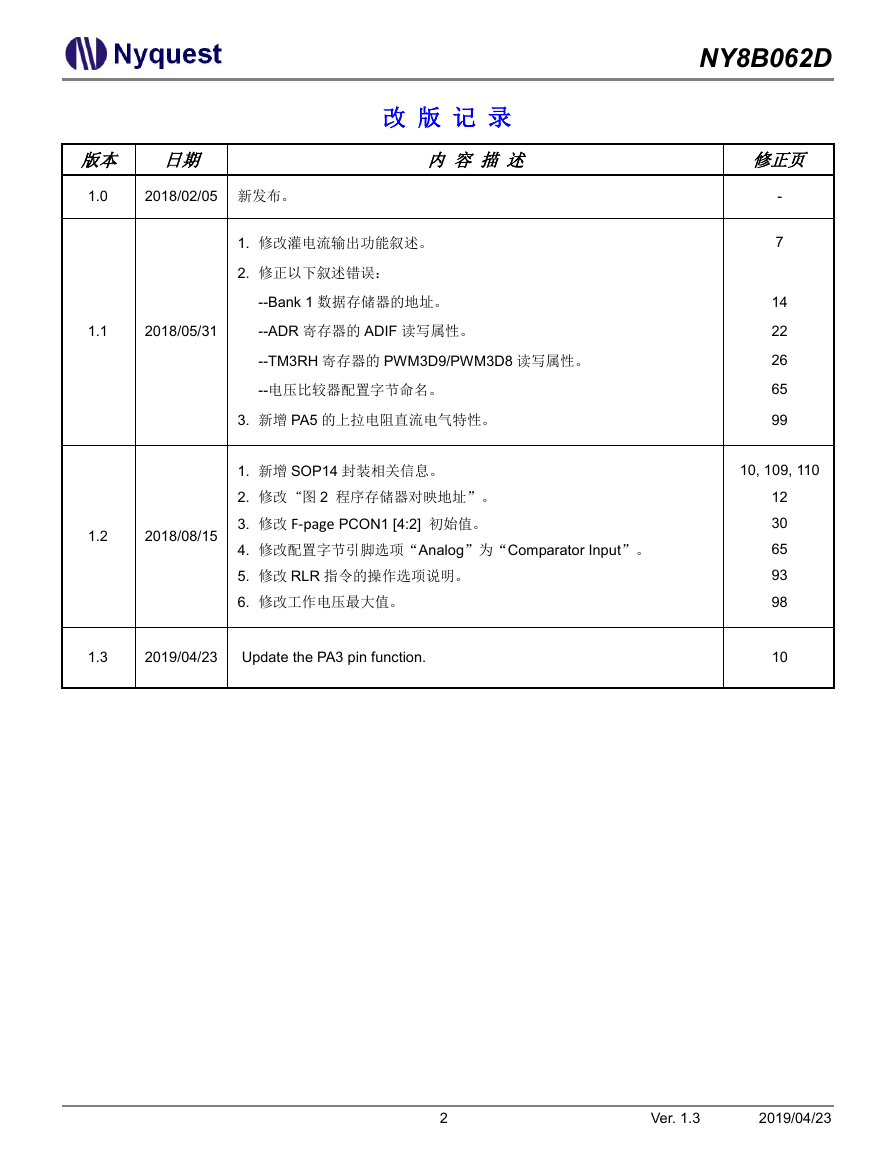

版本 日期 1.0 2018/02/05 新发布。 改 版 记 录 内 容 描 述 1. 修改灌电流输出功能叙述。 2. 修正以下叙述错误: --Bank 1 数据存储器的地址。 1.1 2018/05/31 --ADR 寄存器的 ADIF 读写属性。 --TM3RH 寄存器的 PWM3D9/PWM3D8 读写属性。 --电压比较器配置字节命名。 3. 新增 PA5 的上拉电阻直流电气特性。 1. 新增 SOP14 封装相关信息。 2. 修改“图 2 程序存储器对映地址”。 3. 修改 F-page PCON1 [4:2] 初始值。 4. 修改配置字节引脚选项“Analog”为“Comparator Input”。 5. 修改 RLR 指令的操作选项说明。 6. 修改工作电压最大值。 1.2 2018/08/15 1.3 2019/04/23 Update the PA3 pin function. NY8B062D 修正页 - 7 14 22 26 65 99 10, 109, 110 12 30 65 93 98 10 2 Ver. 1.3 2019/04/23

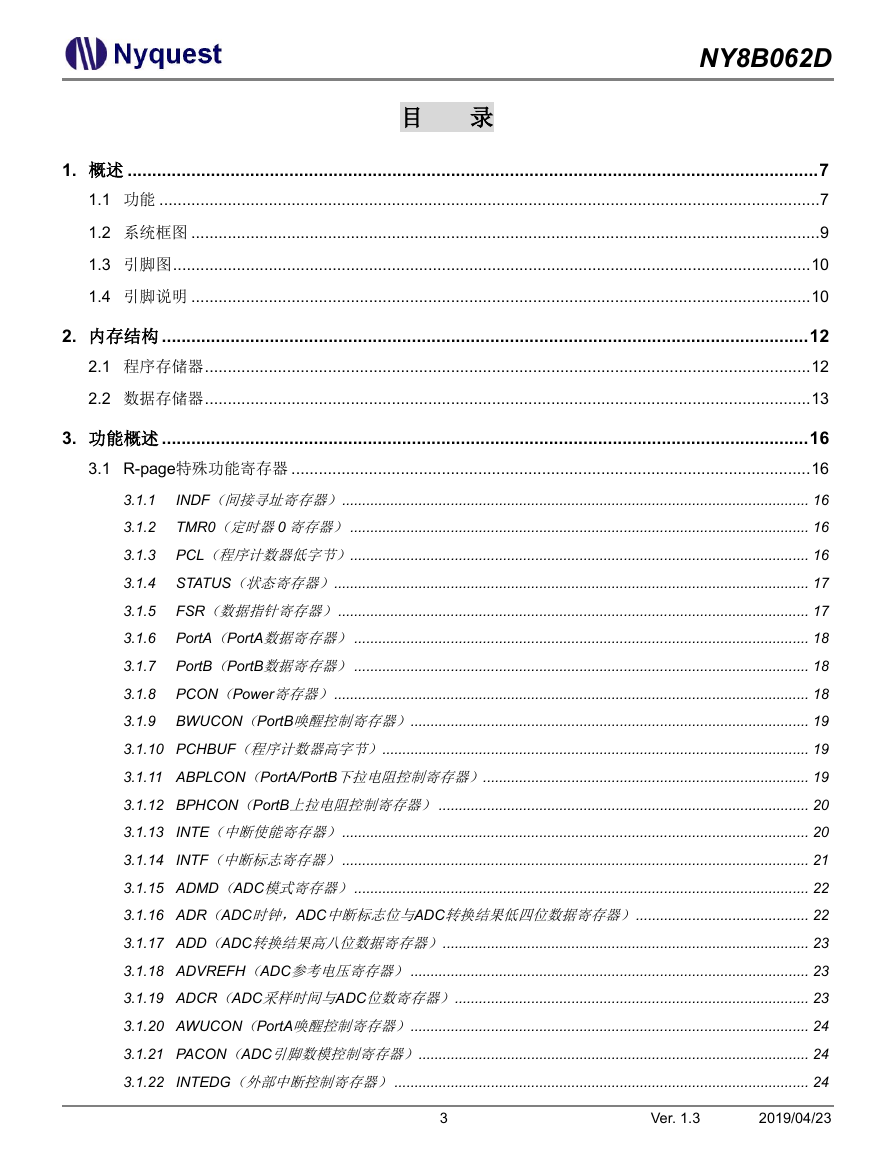

NY8B062D 目 录 1. 概述 ............................................................................................................................................. 7 1.1 功能 ................................................................................................................................................. 7 1.2 系统框图 .......................................................................................................................................... 9 1.3 引脚图 ............................................................................................................................................ 10 1.4 引脚说明 ........................................................................................................................................ 10 2. 内存结构 .................................................................................................................................... 12 2.1 程序存储器 ..................................................................................................................................... 12 2.2 数据存储器 ..................................................................................................................................... 13 3. 功能概述 .................................................................................................................................... 16 3.1 R-page特殊功能寄存器 .................................................................................................................. 16 3.1.1 INDF(间接寻址寄存器) .................................................................................................................... 16 3.1.2 TMR0(定时器0 寄存器) .................................................................................................................. 16 3.1.3 PCL(程序计数器低字节).................................................................................................................. 16 3.1.4 STATUS(状态寄存器) ...................................................................................................................... 17 3.1.5 FSR(数据指针寄存器) ..................................................................................................................... 17 3.1.6 PortA(PortA数据寄存器) ................................................................................................................. 18 3.1.7 PortB(PortB数据寄存器) ................................................................................................................. 18 3.1.8 PCON(Power寄存器) ...................................................................................................................... 18 3.1.9 BWUCON(PortB唤醒控制寄存器) ................................................................................................... 19 3.1.10 PCHBUF(程序计数器高字节) .......................................................................................................... 19 3.1.11 ABPLCON(PortA/PortB下拉电阻控制寄存器)................................................................................. 19 3.1.12 BPHCON(PortB上拉电阻控制寄存器) ............................................................................................ 20 3.1.13 INTE(中断使能寄存器) .................................................................................................................... 20 3.1.14 INTF(中断标志寄存器) .................................................................................................................... 21 3.1.15 ADMD(ADC模式寄存器) ................................................................................................................. 22 3.1.16 ADR(ADC时钟,ADC中断标志位与ADC转换结果低四位数据寄存器) ........................................... 22 3.1.17 ADD(ADC转换结果高八位数据寄存器) ........................................................................................... 23 3.1.18 ADVREFH(ADC参考电压寄存器) ................................................................................................... 23 3.1.19 ADCR(ADC采样时间与ADC位数寄存器) ........................................................................................ 23 3.1.20 AWUCON(PortA唤醒控制寄存器) ................................................................................................... 24 3.1.21 PACON(ADC引脚数模控制寄存器) ................................................................................................. 24 3.1.22 INTEDG(外部中断控制寄存器) ....................................................................................................... 24 3 Ver. 1.3 2019/04/23

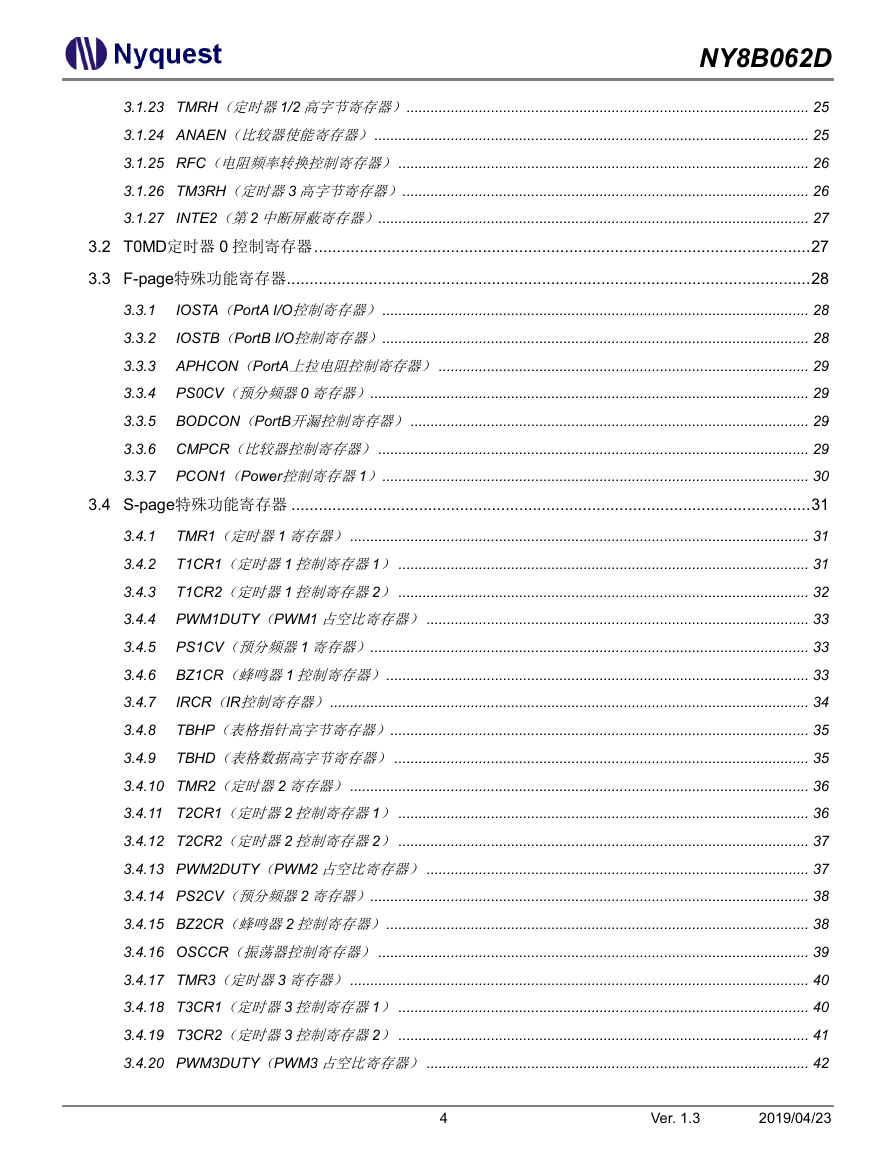

NY8B062D 3.1.23 TMRH(定时器1/2 高字节寄存器) .................................................................................................... 25 3.1.24 ANAEN(比较器使能寄存器) ............................................................................................................ 25 3.1.25 RFC(电阻频率转换控制寄存器) ...................................................................................................... 26 3.1.26 TM3RH(定时器3 高字节寄存器) ..................................................................................................... 26 3.1.27 INTE2(第2 中断屏蔽寄存器) ........................................................................................................... 27 3.2 T0MD定时器 0 控制寄存器 ............................................................................................................. 27 3.3 F-page特殊功能寄存器 ................................................................................................................... 28 3.3.1 IOSTA(PortA I/O控制寄存器) .......................................................................................................... 28 3.3.2 IOSTB(PortB I/O控制寄存器) .......................................................................................................... 28 3.3.3 APHCON(PortA上拉电阻控制寄存器) ............................................................................................ 29 3.3.4 PS0CV(预分频器0 寄存器) ............................................................................................................. 29 3.3.5 BODCON(PortB开漏控制寄存器) ................................................................................................... 29 3.3.6 CMPCR(比较器控制寄存器) ........................................................................................................... 29 3.3.7 PCON1(Power控制寄存器1) .......................................................................................................... 30 3.4 S-page特殊功能寄存器 .................................................................................................................. 31 3.4.1 TMR1(定时器1 寄存器) .................................................................................................................. 31 3.4.2 T1CR1(定时器1 控制寄存器1) ...................................................................................................... 31 3.4.3 T1CR2(定时器1 控制寄存器2) ...................................................................................................... 32 3.4.4 PWM1DUTY(PWM1 占空比寄存器) ............................................................................................... 33 3.4.5 PS1CV(预分频器1 寄存器) ............................................................................................................. 33 3.4.6 BZ1CR(蜂鸣器1 控制寄存器) ......................................................................................................... 33 3.4.7 IRCR(IR控制寄存器) ....................................................................................................................... 34 3.4.8 TBHP(表格指针高字节寄存器) ........................................................................................................ 35 3.4.9 TBHD(表格数据高字节寄存器) ....................................................................................................... 35 3.4.10 TMR2(定时器2 寄存器) .................................................................................................................. 36 3.4.11 T2CR1(定时器2 控制寄存器1) ...................................................................................................... 36 3.4.12 T2CR2(定时器2 控制寄存器2) ...................................................................................................... 37 3.4.13 PWM2DUTY(PWM2 占空比寄存器) ............................................................................................... 37 3.4.14 PS2CV(预分频器2 寄存器) ............................................................................................................. 38 3.4.15 BZ2CR(蜂鸣器2 控制寄存器) ......................................................................................................... 38 3.4.16 OSCCR(振荡器控制寄存器) ........................................................................................................... 39 3.4.17 TMR3(定时器3 寄存器) .................................................................................................................. 40 3.4.18 T3CR1(定时器3 控制寄存器1) ...................................................................................................... 40 3.4.19 T3CR2(定时器3 控制寄存器2) ...................................................................................................... 41 3.4.20 PWM3DUTY(PWM3 占空比寄存器) ............................................................................................... 42 4 Ver. 1.3 2019/04/23

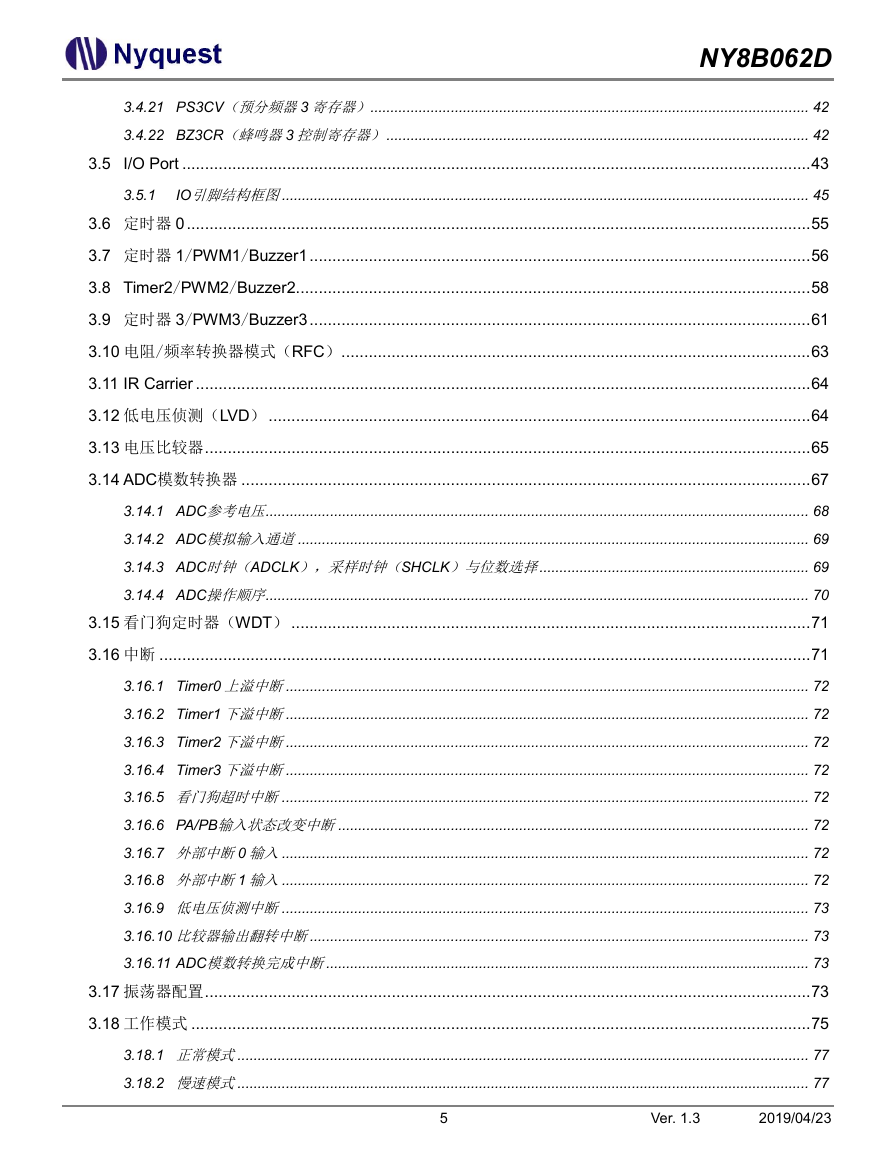

NY8B062D 3.5.1 3.4.21 PS3CV(预分频器3 寄存器) ............................................................................................................. 42 3.4.22 BZ3CR(蜂鸣器3 控制寄存器) ......................................................................................................... 42 3.5 I/O Port .......................................................................................................................................... 43 IO引脚结构框图 ................................................................................................................................... 45 3.6 定时器 0 ......................................................................................................................................... 55 3.7 定时器 1/PWM1/Buzzer1 .............................................................................................................. 56 3.8 Timer2/PWM2/Buzzer2................................................................................................................. 58 3.9 定时器 3/PWM3/Buzzer3 .............................................................................................................. 61 3.10 电阻/频率转换器模式(RFC) ....................................................................................................... 63 3.11 IR Carrier ....................................................................................................................................... 64 3.12 低电压侦测(LVD) ....................................................................................................................... 64 3.13 电压比较器 ..................................................................................................................................... 65 3.14 ADC模数转换器 ............................................................................................................................. 67 3.14.1 ADC参考电压 ....................................................................................................................................... 68 3.14.2 ADC模拟输入通道 ............................................................................................................................... 69 3.14.3 ADC时钟(ADCLK),采样时钟(SHCLK)与位数选择 ................................................................... 69 3.14.4 ADC操作顺序 ....................................................................................................................................... 70 3.15 看门狗定时器(WDT) .................................................................................................................. 71 3.16 中断 ............................................................................................................................................... 71 3.16.1 Timer0 上溢中断 .................................................................................................................................. 72 3.16.2 Timer1 下溢中断 .................................................................................................................................. 72 3.16.3 Timer2 下溢中断 .................................................................................................................................. 72 3.16.4 Timer3 下溢中断 .................................................................................................................................. 72 3.16.5 看门狗超时中断 ................................................................................................................................... 72 3.16.6 PA/PB输入状态改变中断 ..................................................................................................................... 72 3.16.7 外部中断0 输入 ................................................................................................................................... 72 3.16.8 外部中断1 输入 ................................................................................................................................... 72 3.16.9 低电压侦测中断 ................................................................................................................................... 73 3.16.10 比较器输出翻转中断 ............................................................................................................................ 73 3.16.11 ADC模数转换完成中断 ........................................................................................................................ 73 3.17 振荡器配置 ..................................................................................................................................... 73 3.18 工作模式 ........................................................................................................................................ 75 3.18.1 正常模式 .............................................................................................................................................. 77 3.18.2 慢速模式 .............................................................................................................................................. 77 5 Ver. 1.3 2019/04/23

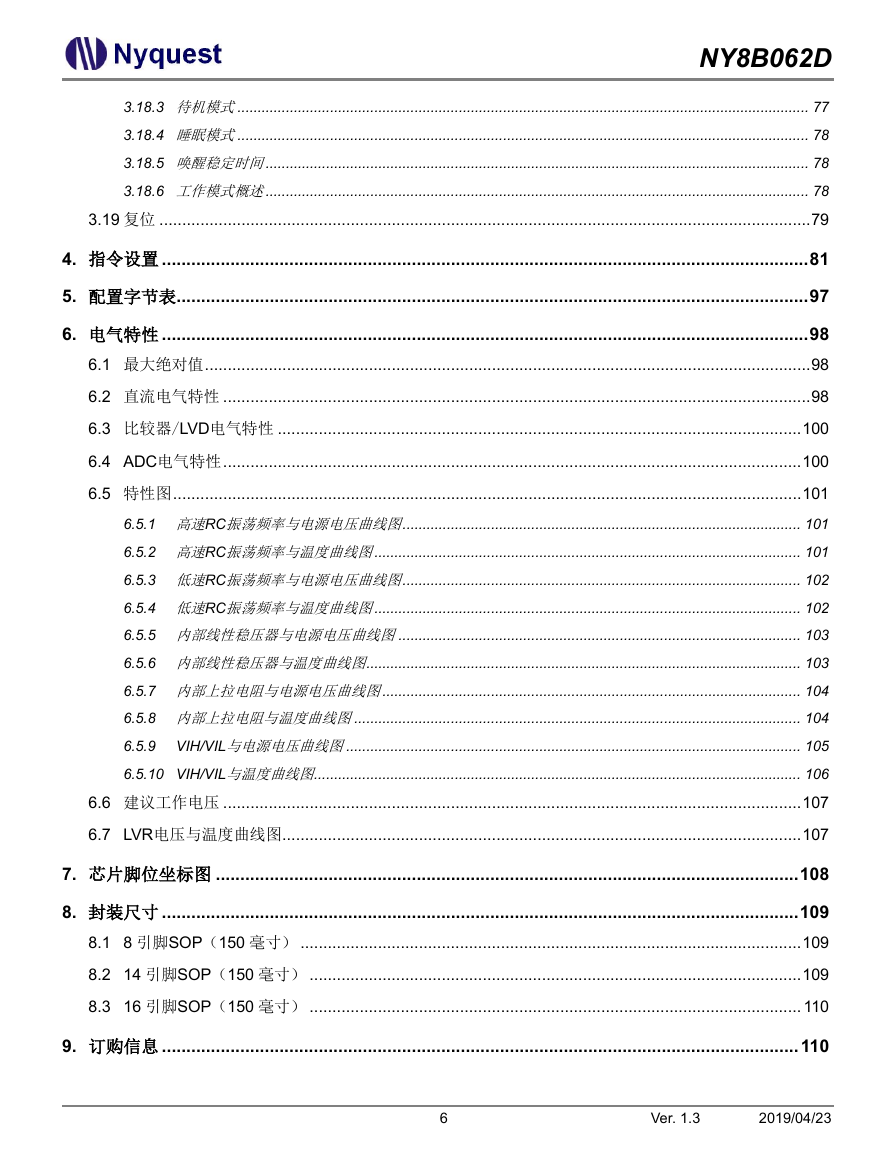

NY8B062D 3.18.3 待机模式 .............................................................................................................................................. 77 3.18.4 睡眠模式 .............................................................................................................................................. 78 3.18.5 唤醒稳定时间 ....................................................................................................................................... 78 3.18.6 工作模式概述 ....................................................................................................................................... 78 3.19 复位 ............................................................................................................................................... 79 4. 指令设置 .................................................................................................................................... 81 5. 配置字节表 ................................................................................................................................. 97 6. 电气特性 .................................................................................................................................... 98 6.1 最大绝对值 ..................................................................................................................................... 98 6.2 直流电气特性 ................................................................................................................................. 98 6.3 比较器/LVD电气特性 ................................................................................................................... 100 6.4 ADC电气特性 ............................................................................................................................... 100 6.5 特性图 .......................................................................................................................................... 101 6.5.1 高速RC振荡频率与电源电压曲线图 ................................................................................................... 101 6.5.2 高速RC振荡频率与温度曲线图 .......................................................................................................... 101 6.5.3 低速RC振荡频率与电源电压曲线图 ................................................................................................... 102 6.5.4 低速RC振荡频率与温度曲线图 .......................................................................................................... 102 6.5.5 内部线性稳压器与电源电压曲线图 .................................................................................................... 103 6.5.6 内部线性稳压器与温度曲线图 ............................................................................................................ 103 6.5.7 内部上拉电阻与电源电压曲线图 ........................................................................................................ 104 6.5.8 内部上拉电阻与温度曲线图 ............................................................................................................... 104 6.5.9 VIH/VIL与电源电压曲线图 ................................................................................................................. 105 6.5.10 VIH/VIL与温度曲线图 ......................................................................................................................... 106 6.6 建议工作电压 ............................................................................................................................... 107 6.7 LVR电压与温度曲线图 .................................................................................................................. 107 7. 芯片脚位坐标图 ....................................................................................................................... 108 8. 封装尺寸 .................................................................................................................................. 109 8.1 8 引脚SOP(150 毫寸) .............................................................................................................. 109 8.2 14 引脚SOP(150 毫寸) ............................................................................................................ 109 8.3 16 引脚SOP(150 毫寸) ............................................................................................................ 110 9. 订购信息 .................................................................................................................................. 110 6 Ver. 1.3 2019/04/23

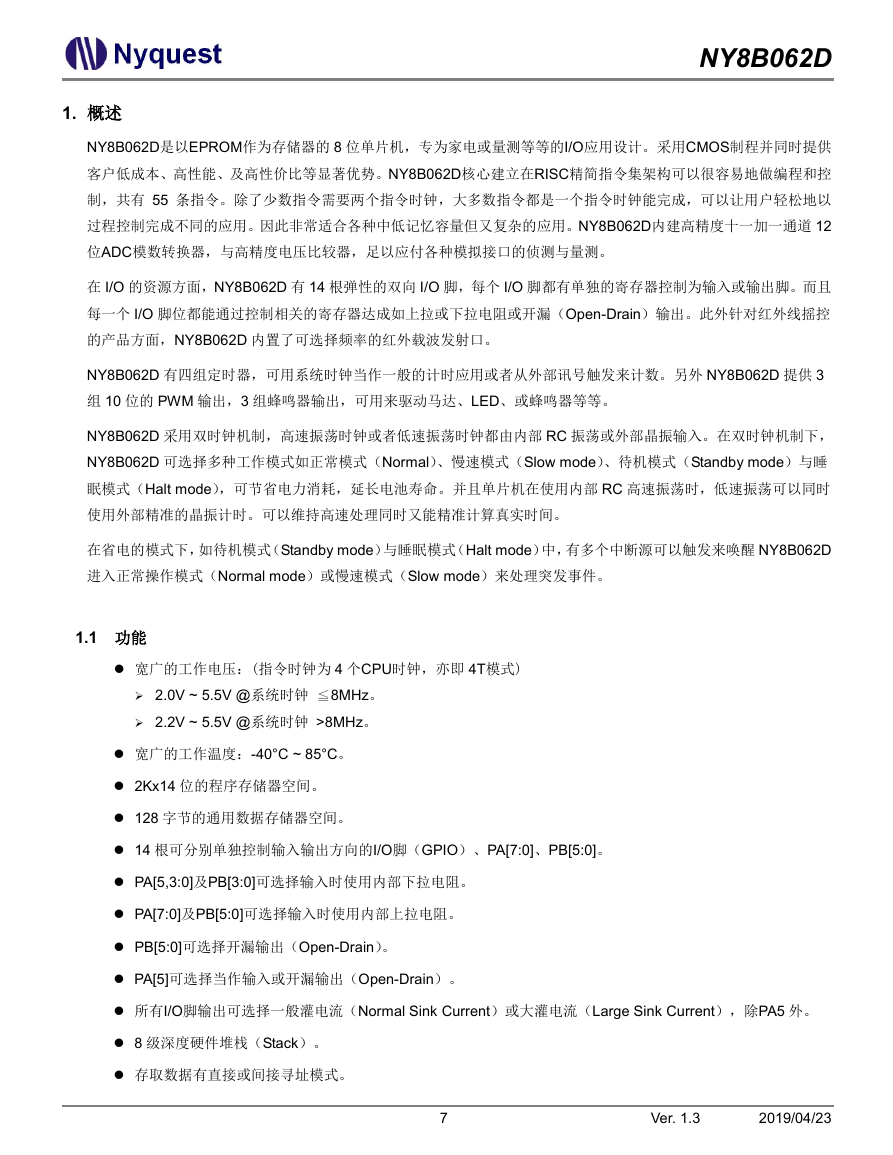

NY8B062D 1. 概述 NY8B062D是以EPROM作为存储器的 8 位单片机,专为家电或量测等等的I/O应用设计。采用CMOS制程并同时提供 客户低成本、高性能、及高性价比等显著优势。NY8B062D核心建立在RISC精简指令集架构可以很容易地做编程和控 制,共有 55 条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以 过程控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。NY8B062D内建高精度十一加一通道 12 位ADC模数转换器,与高精度电压比较器,足以应付各种模拟接口的侦测与量测。 在 I/O 的资源方面,NY8B062D 有 14 根弹性的双向 I/O 脚,每个 I/O 脚都有单独的寄存器控制为输入或输出脚。而且 每一个 I/O 脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏(Open-Drain)输出。此外针对红外线摇控 的产品方面,NY8B062D 内置了可选择频率的红外载波发射口。 NY8B062D 有四组定时器,可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外 NY8B062D 提供 3 组 10 位的 PWM 输出,3 组蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。 NY8B062D 采用双时钟机制,高速振荡时钟或者低速振荡时钟都由内部 RC 振荡或外部晶振输入。在双时钟机制下, NY8B062D 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡 眠模式(Halt mode),可节省电力消耗,延长电池寿命。并且单片机在使用内部 RC 高速振荡时,低速振荡可以同时 使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。 在省电的模式下,如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多个中断源可以触发来唤醒 NY8B062D 进入正常操作模式(Normal mode)或慢速模式(Slow mode)来处理突发事件。 1.1 功能  宽广的工作电压:(指令时钟为 4 个CPU时钟,亦即 4T模式)  2.0V ~ 5.5V @系统时钟 ≦8MHz。  2.2V ~ 5.5V @系统时钟 >8MHz。  宽广的工作温度:-40°C ~ 85°C。  2Kx14 位的程序存储器空间。  128 字节的通用数据存储器空间。  14 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[5:0]。  PA[5,3:0]及PB[3:0]可选择输入时使用内部下拉电阻。  PA[7:0]及PB[5:0]可选择输入时使用内部上拉电阻。  PB[5:0]可选择开漏输出(Open-Drain)。  PA[5]可选择当作输入或开漏输出(Open-Drain)。  所有I/O脚输出可选择一般灌电流(Normal Sink Current)或大灌电流(Large Sink Current),除PA5 外。  8 级深度硬件堆栈(Stack)。  存取数据有直接或间接寻址模式。 7 Ver. 1.3 2019/04/23
NY8B062D  一组 8 位上数定时器(Timer0)包含可编程的预分频器。  三组 10 位下数定时器(Timer1、2、3)可选自动重载或连续下数计时。  三个 10 位的脉冲宽度调变输出(PWM1、2、3)。  三个蜂鸣器输出(BZ1、2、3)。  38/57KHz红外线载波(IR)频率可供选择,同时载波之极性也可以通过寄存器选择。  内置准确的低电压侦测电路(LVD)。  内置十一加一通道 12 位ADC模数转换器(Analog to Digital Converter)。  内置精准的电压比较器(Voltage Comparator)。  内置上电复位电路(POR)。  内置低压复位功能(LVR)。  内置看门狗计时(WDT),可由配置字节(Configuration Word)控制开/关。  内置电阻/频率转换器(RFC)功能。  双时钟机制,系统时钟可以随时切换高速振荡或者低速振荡。  高速振荡时钟: E_HXT(超过 6MHz外部高速晶振) E_XT(455K~6MHz外部晶振) I_HRC(1~20MHz内部高速RC振荡)  低速振荡时钟: E_LXT(32KHz外部低速晶振) I_LRC(内部 32KHz 低速 RC 振荡)  四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow mode)、待机模式 (Standby mode)与睡眠模式(Halt mode)。  十一种硬件中断:  Timer0 上溢中断。  Timer1 下溢中断。  Timer2 下溢中断。  Timer3 下溢中断。  WDT中断。  PA/PB输入状态改变中断。  两组外部中断。  低电压侦测中断。  比较器输出翻转中断。  ADC模数转换完成中断。  NY8B062D在待机模式(Standby mode)下的十一种唤醒中断:  Timer0 上溢中断。  Timer1 下溢中断。  Timer2 下溢中断 8 Ver. 1.3 2019/04/23
