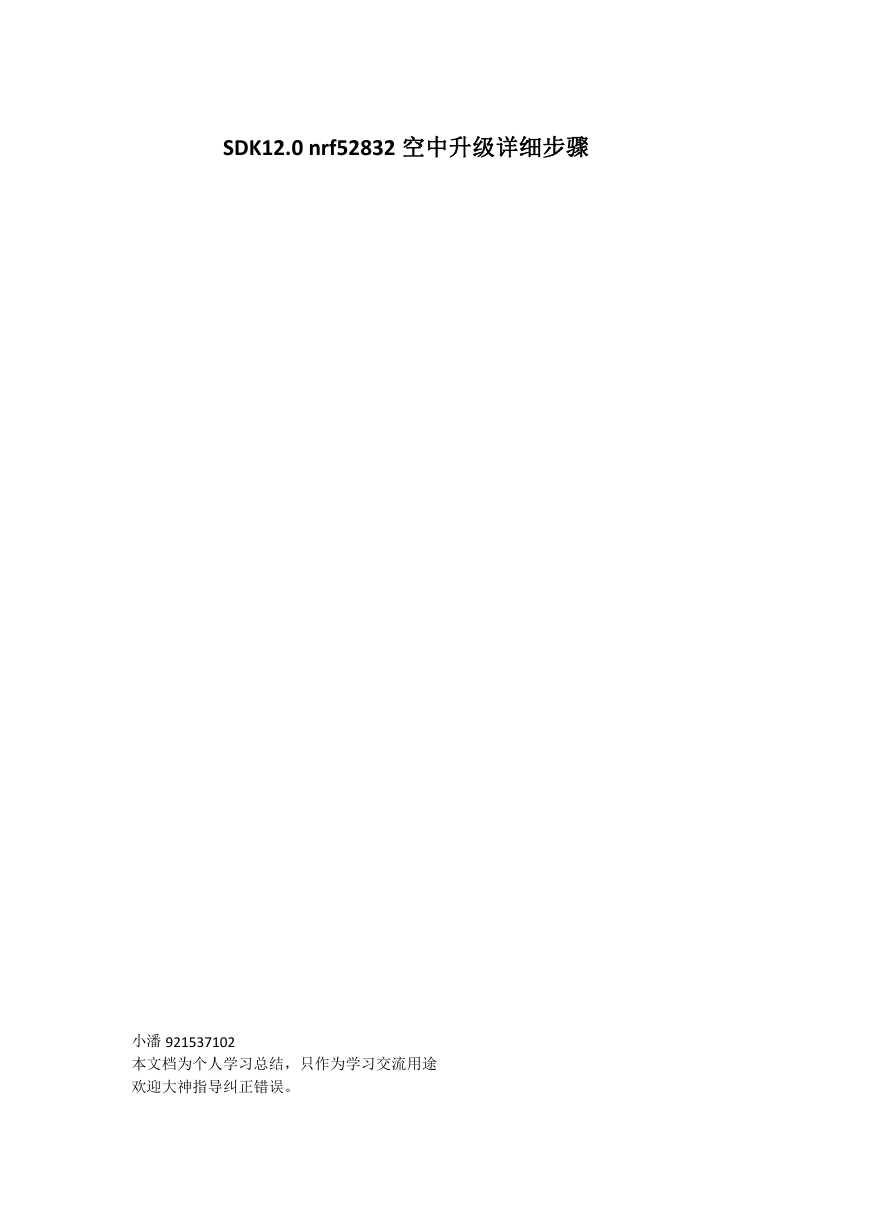

SDK12.0 nrf52832 空中升级详细步骤小潘 921537102 本文档为个人学习总结，只作为学习交流用途欢迎大神指导纠正错误。

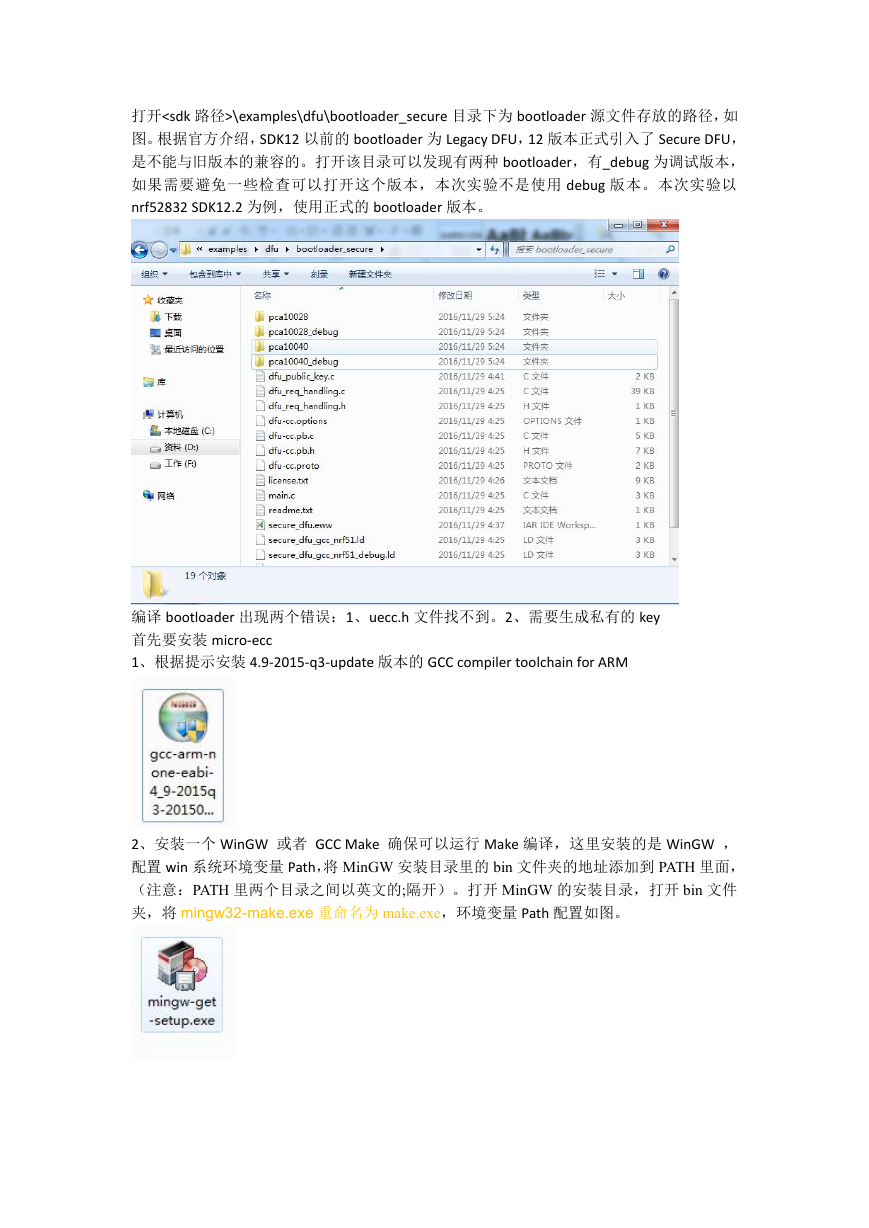

打开\examples\dfu\bootloader_secure 目录下为 bootloader 源文件存放的路径，如图。根据官方介绍，SDK12 以前的 bootloader 为 Legacy DFU，12 版本正式引入了 Secure DFU，是不能与旧版本的兼容的。打开该目录可以发现有两种 bootloader，有_debug 为调试版本，如果需要避免一些检查可以打开这个版本，本次实验不是使用 debug 版本。本次实验以 nrf52832 SDK12.2 为例，使用正式的 bootloader 版本。编译 bootloader 出现两个错误：1、uecc.h 文件找不到。2、需要生成私有的 key 首先要安装 micro-ecc 1、根据提示安装 4.9-2015-q3-update 版本的 GCC compiler toolchain for ARM 2、安装一个 WinGW 或者 GCC Make 确保可以运行 Make 编译，这里安装的是 WinGW ，配置 win 系统环境变量 Path，将 MinGW 安装目录里的 bin 文件夹的地址添加到 PATH 里面，（注意：PATH 里两个目录之间以英文的;隔开）。打开 MinGW 的安装目录，打开 bin 文件夹，将 mingw32-make.exe 重命名为 make.exe，环境变量 Path 配置如图。

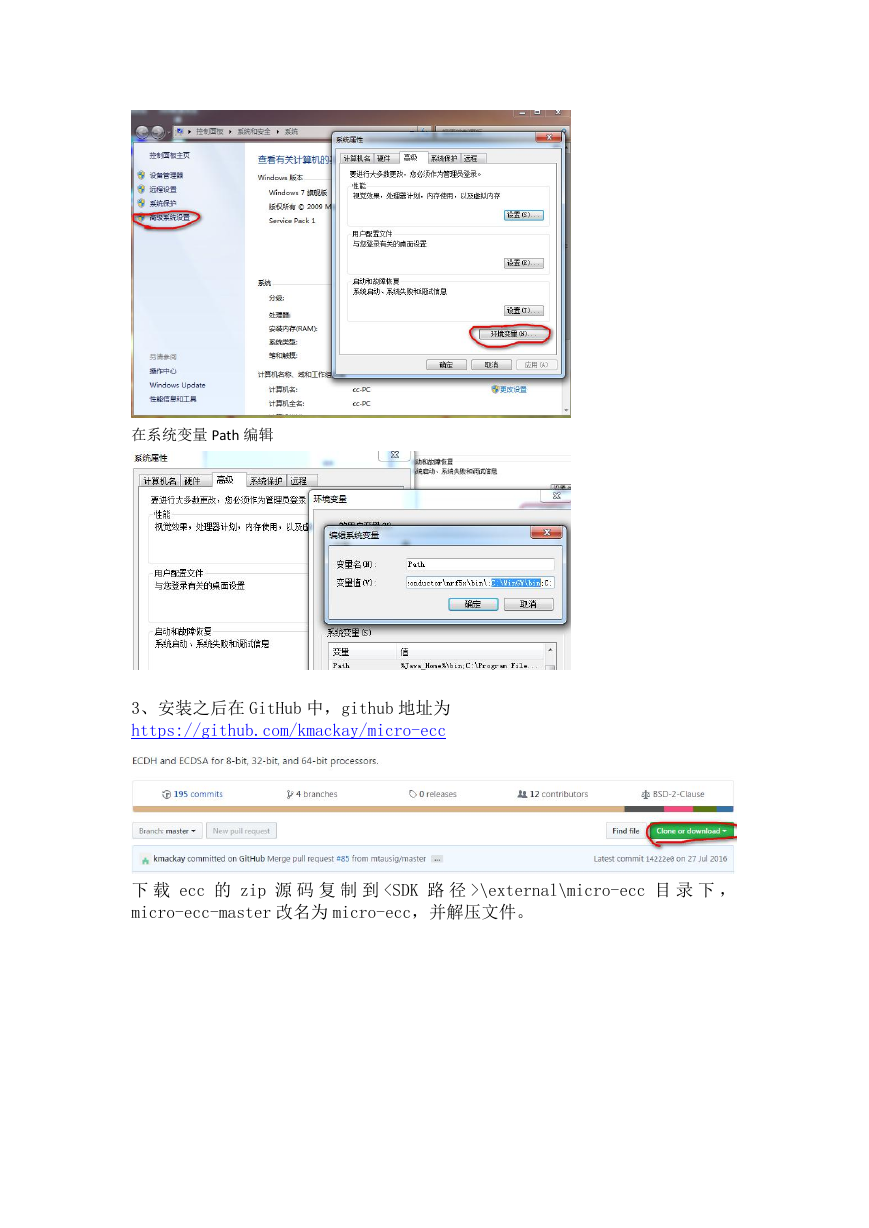

在系统变量 Path 编辑 3、安装之后在 GitHub 中，github 地址为 https://github.com/kmackay/micro-ecc 下载 ecc 的 zip 源码复制到 \external\micro-ecc 目录下， micro-ecc-master 改名为 micro-ecc，并解压文件。

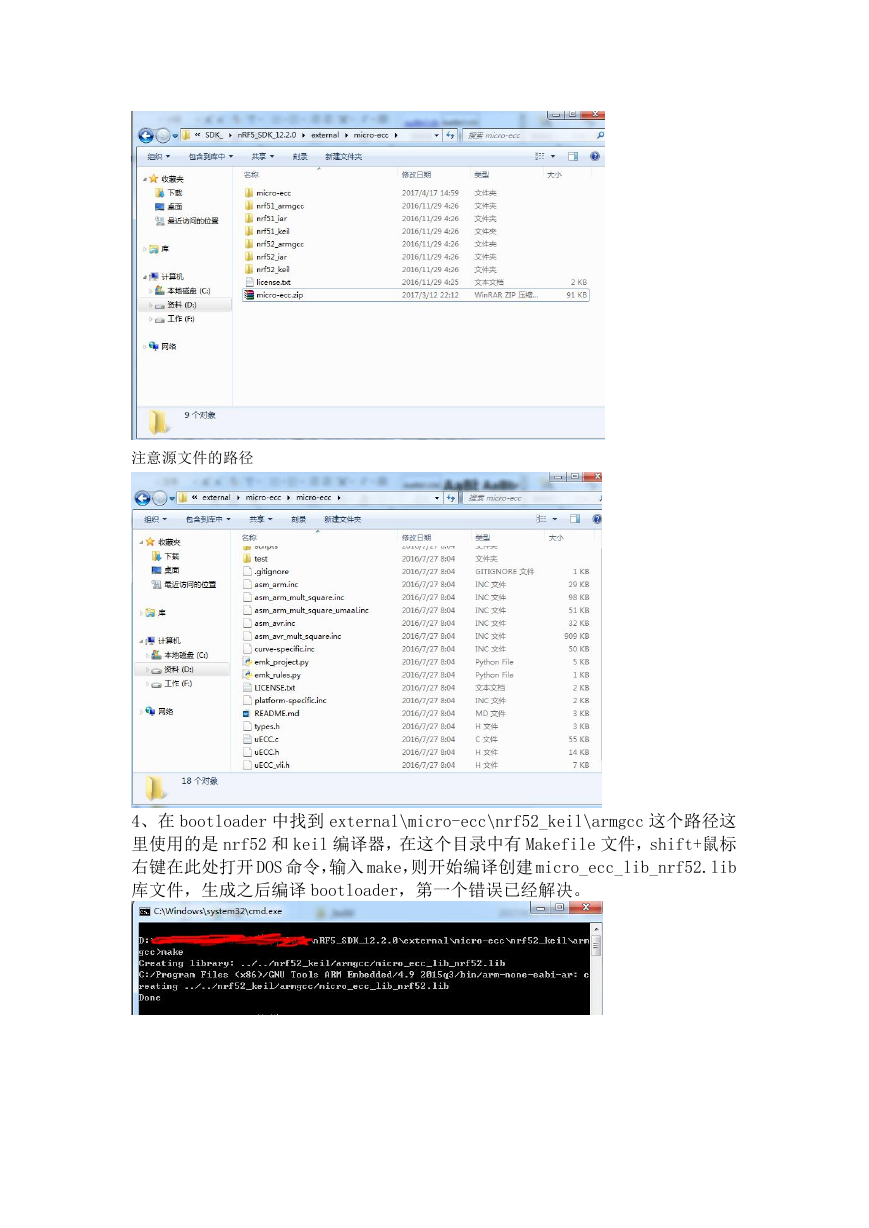

注意源文件的路径 4、在 bootloader 中找到 external\micro-ecc\nrf52_keil\armgcc 这个路径这里使用的是 nrf52 和 keil 编译器，在这个目录中有 Makefile 文件，shift+鼠标右键在此处打开 DOS 命令，输入 make，则开始编译创建 micro_ecc_lib_nrf52.lib 库文件，生成之后编译 bootloader，第一个错误已经解决。

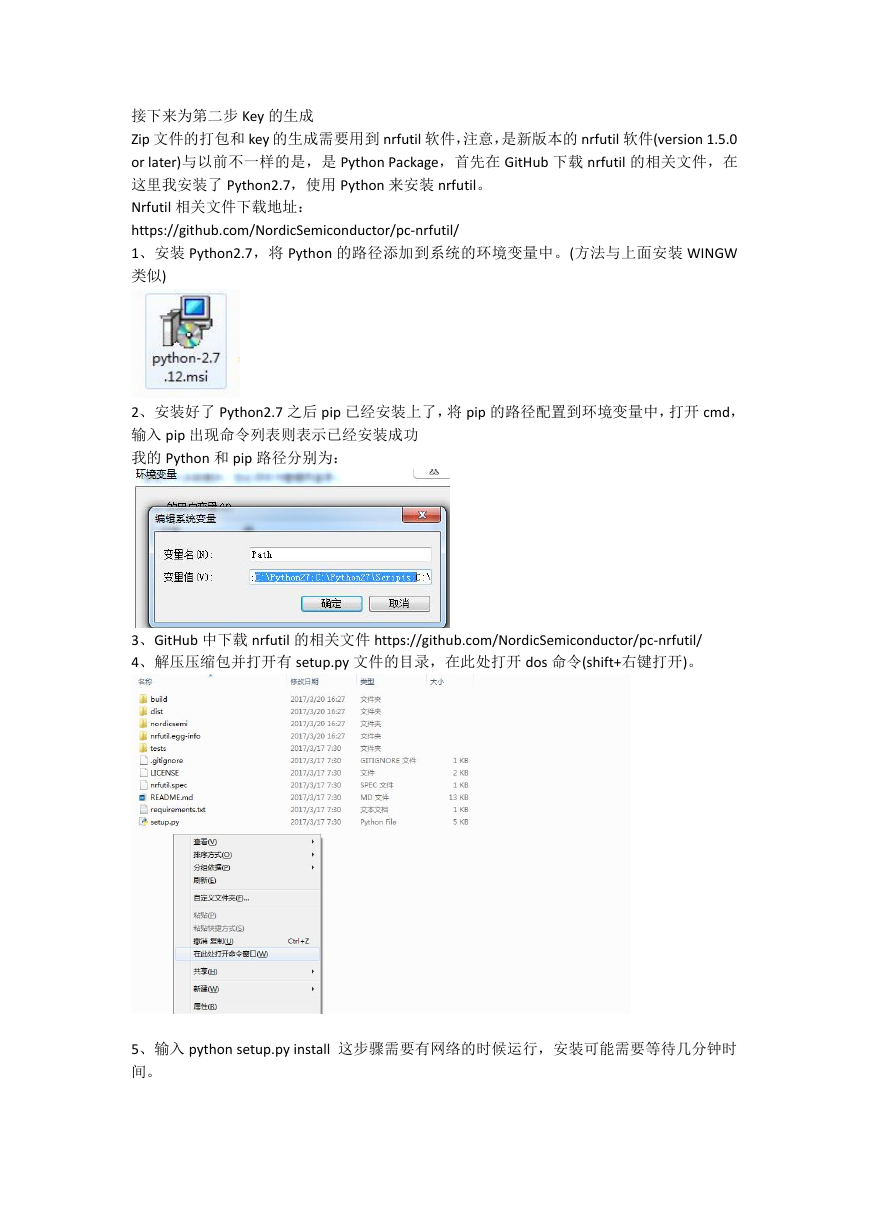

接下来为第二步 Key 的生成 Zip 文件的打包和 key 的生成需要用到 nrfutil 软件，注意，是新版本的 nrfutil 软件(version 1.5.0 or later)与以前不一样的是，是 Python Package，首先在 GitHub 下载 nrfutil 的相关文件，在这里我安装了 Python2.7，使用 Python 来安装 nrfutil。 Nrfutil 相关文件下载地址： https://github.com/NordicSemiconductor/pc-nrfutil/ 1、安装 Python2.7，将 Python 的路径添加到系统的环境变量中。(方法与上面安装 WINGW 类似) 2、安装好了 Python2.7 之后 pip 已经安装上了，将 pip 的路径配置到环境变量中，打开 cmd，输入 pip 出现命令列表则表示已经安装成功我的 Python 和 pip 路径分别为： 3、GitHub 中下载 nrfutil 的相关文件 https://github.com/NordicSemiconductor/pc-nrfutil/ 4、解压压缩包并打开有 setup.py 文件的目录，在此处打开 dos 命令(shift+右键打开)。 5、输入 python setup.py install 这步骤需要有网络的时候运行，安装可能需要等待几分钟时间。

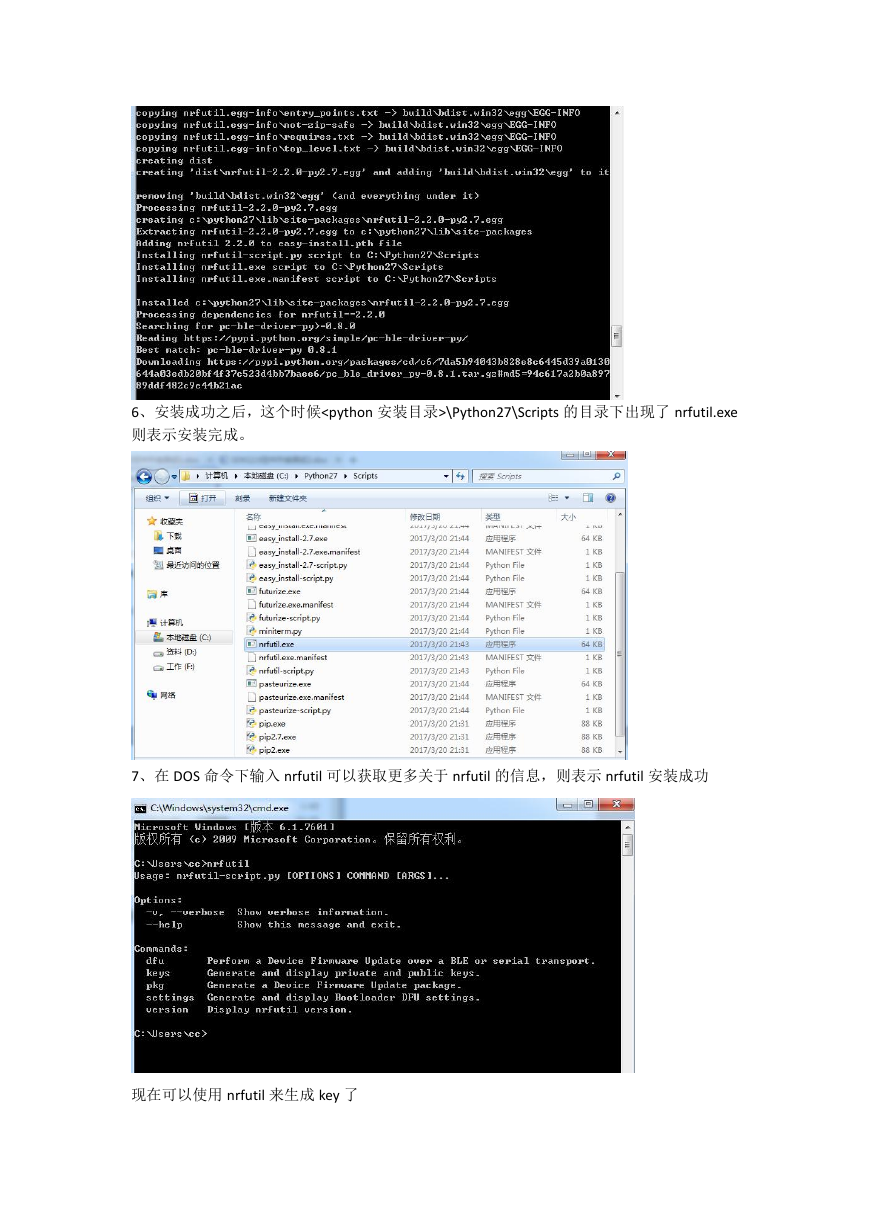

6、安装成功之后，这个时候\Python27\Scripts 的目录下出现了 nrfutil.exe 则表示安装完成。 7、在 DOS 命令下输入 nrfutil 可以获取更多关于 nrfutil 的信息，则表示 nrfutil 安装成功现在可以使用 nrfutil 来生成 key 了

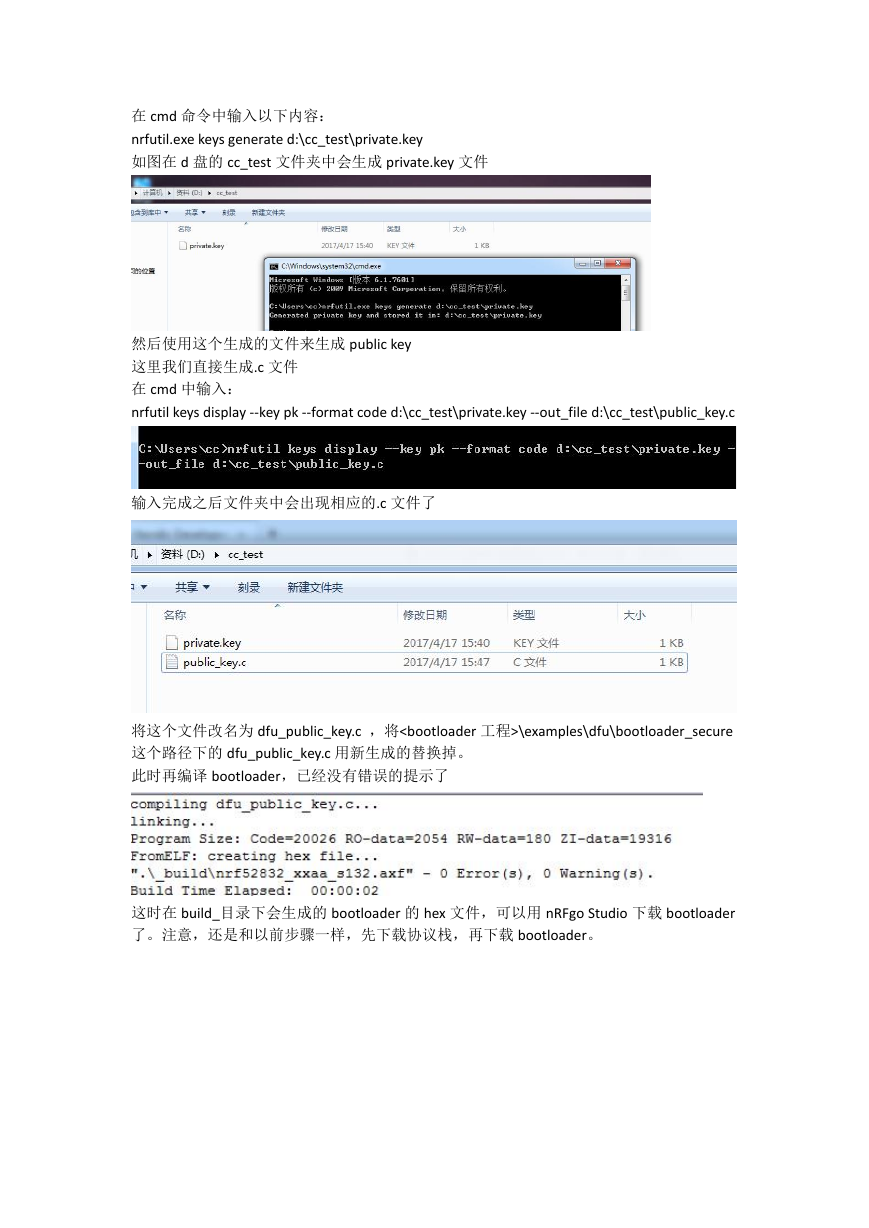

在 cmd 命令中输入以下内容： nrfutil.exe keys generate d:\cc_test\private.key 如图在 d 盘的 cc_test 文件夹中会生成 private.key 文件然后使用这个生成的文件来生成 public key 这里我们直接生成.c 文件在 cmd 中输入： nrfutil keys display --key pk --format code d:\cc_test\private.key --out_file d:\cc_test\public_key.c 输入完成之后文件夹中会出现相应的.c 文件了将这个文件改名为 dfu_public_key.c ，将\examples\dfu\bootloader_secure 这个路径下的 dfu_public_key.c 用新生成的替换掉。此时再编译 bootloader，已经没有错误的提示了这时在 build_目录下会生成的 bootloader 的 hex 文件，可以用 nRFgo Studio 下载 bootloader 了。注意，还是和以前步骤一样，先下载协议栈，再下载 bootloader。

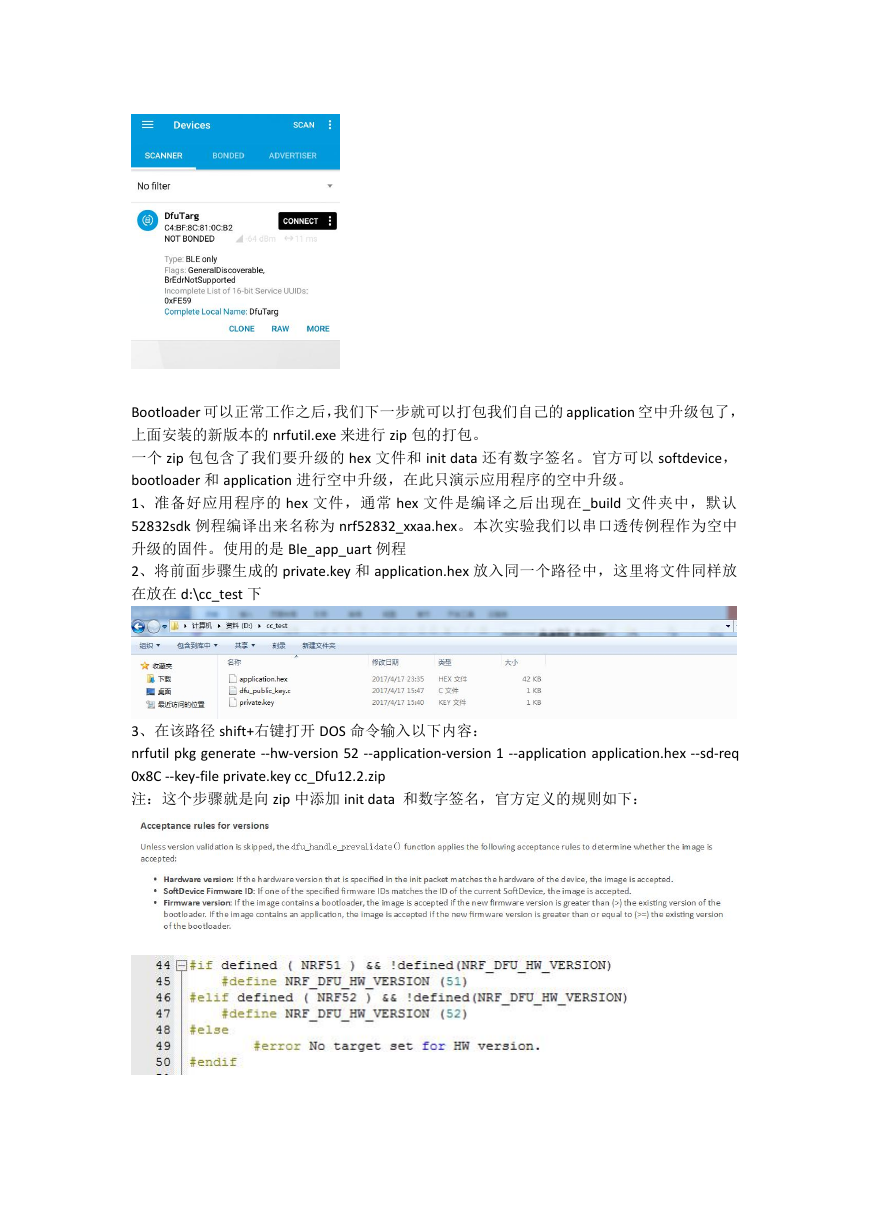

Bootloader 可以正常工作之后，我们下一步就可以打包我们自己的 application 空中升级包了，上面安装的新版本的 nrfutil.exe 来进行 zip 包的打包。一个 zip 包包含了我们要升级的 hex 文件和 init data 还有数字签名。官方可以 softdevice， bootloader 和 application 进行空中升级，在此只演示应用程序的空中升级。 1、准备好应用程序的 hex 文件，通常 hex 文件是编译之后出现在_build 文件夹中，默认 52832sdk 例程编译出来名称为 nrf52832_xxaa.hex。本次实验我们以串口透传例程作为空中升级的固件。使用的是 Ble_app_uart 例程 2、将前面步骤生成的 private.key 和 application.hex 放入同一个路径中，这里将文件同样放在放在 d:\cc_test 下 3、在该路径 shift+右键打开 DOS 命令输入以下内容： nrfutil pkg generate --hw-version 52 --application-version 1 --application application.hex --sd-req 0x8C --key-file private.key cc_Dfu12.2.zip 注：这个步骤就是向 zip 中添加 init data 和数字签名，官方定义的规则如下：
