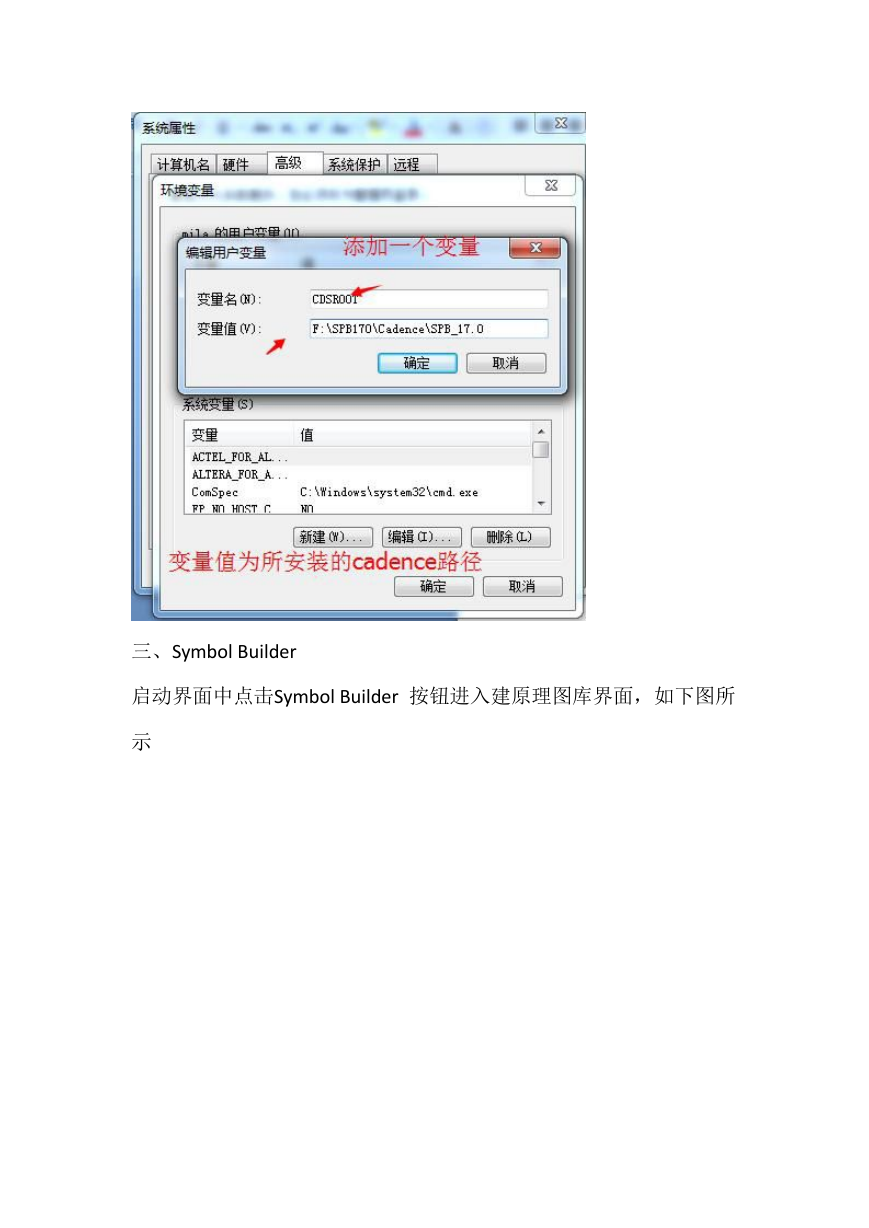

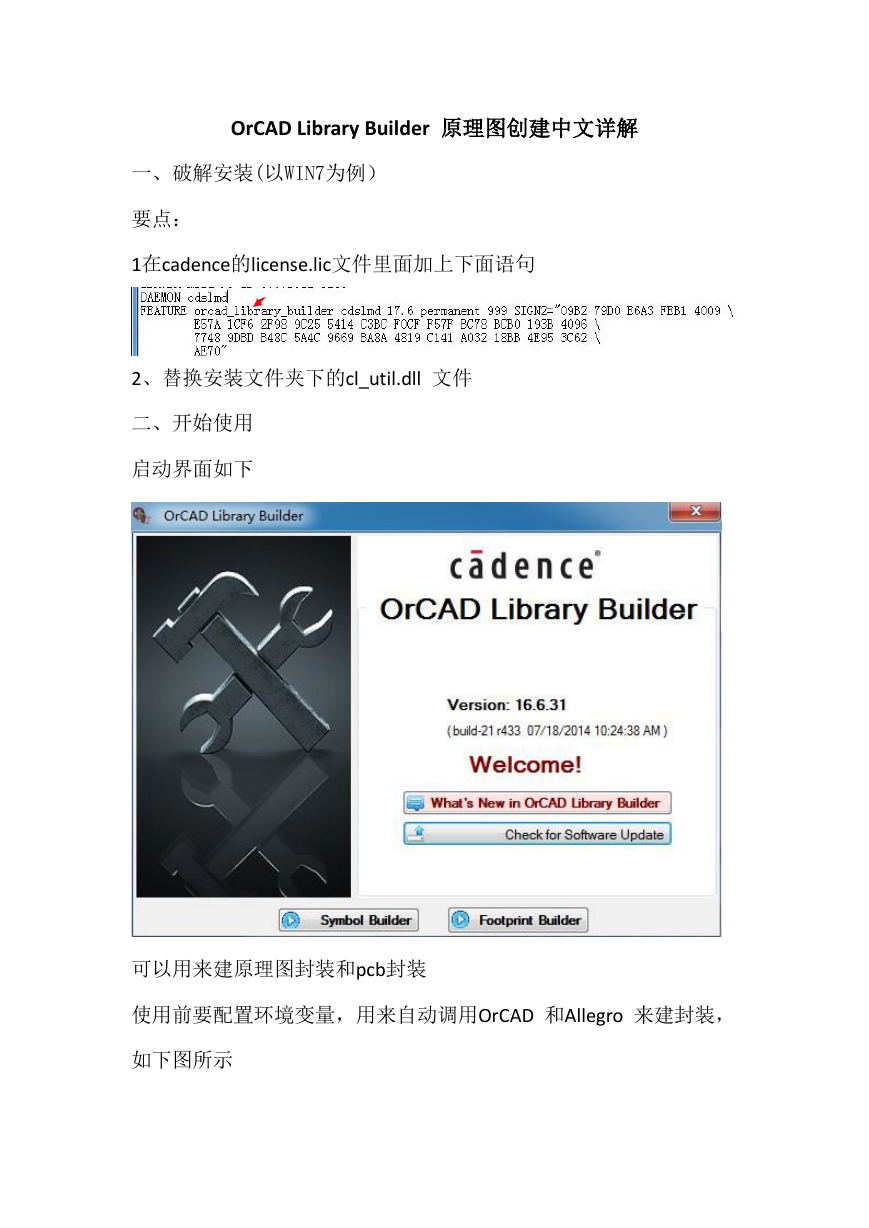

OrCADLibraryBuilder原理图创建中文详解一、破解安装(以WIN7为例）要点：1在cadence的license.lic文件里面加上下面语句2、替换安装文件夹下的cl_util.dll文件二、开始使用启动界面如下可以用来建原理图封装和pcb封装使用前要配置环境变量，用来自动调用OrCAD和Allegro来建封装，如下图所示

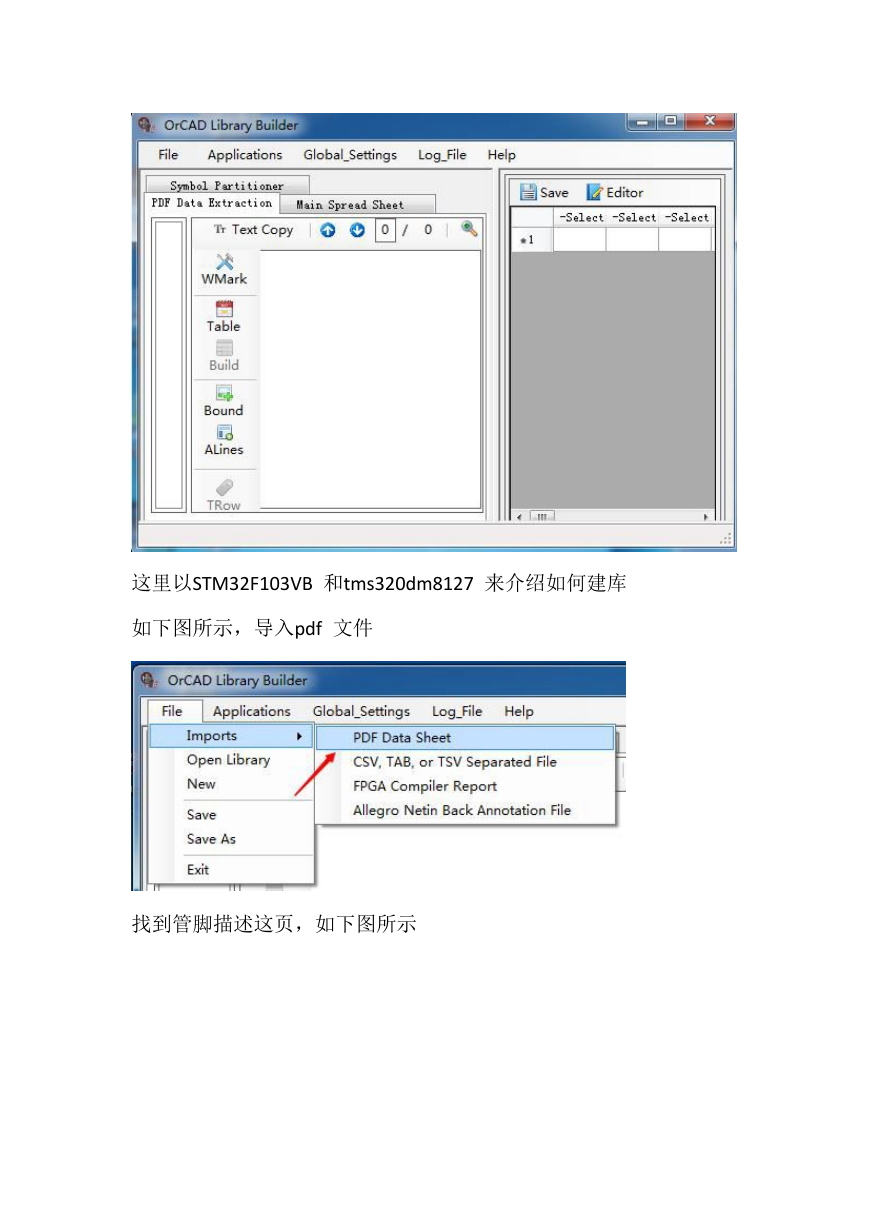

三、SymbolBuilder启动界面中点击SymbolBuilder按钮进入建原理图库界面，如下图所示

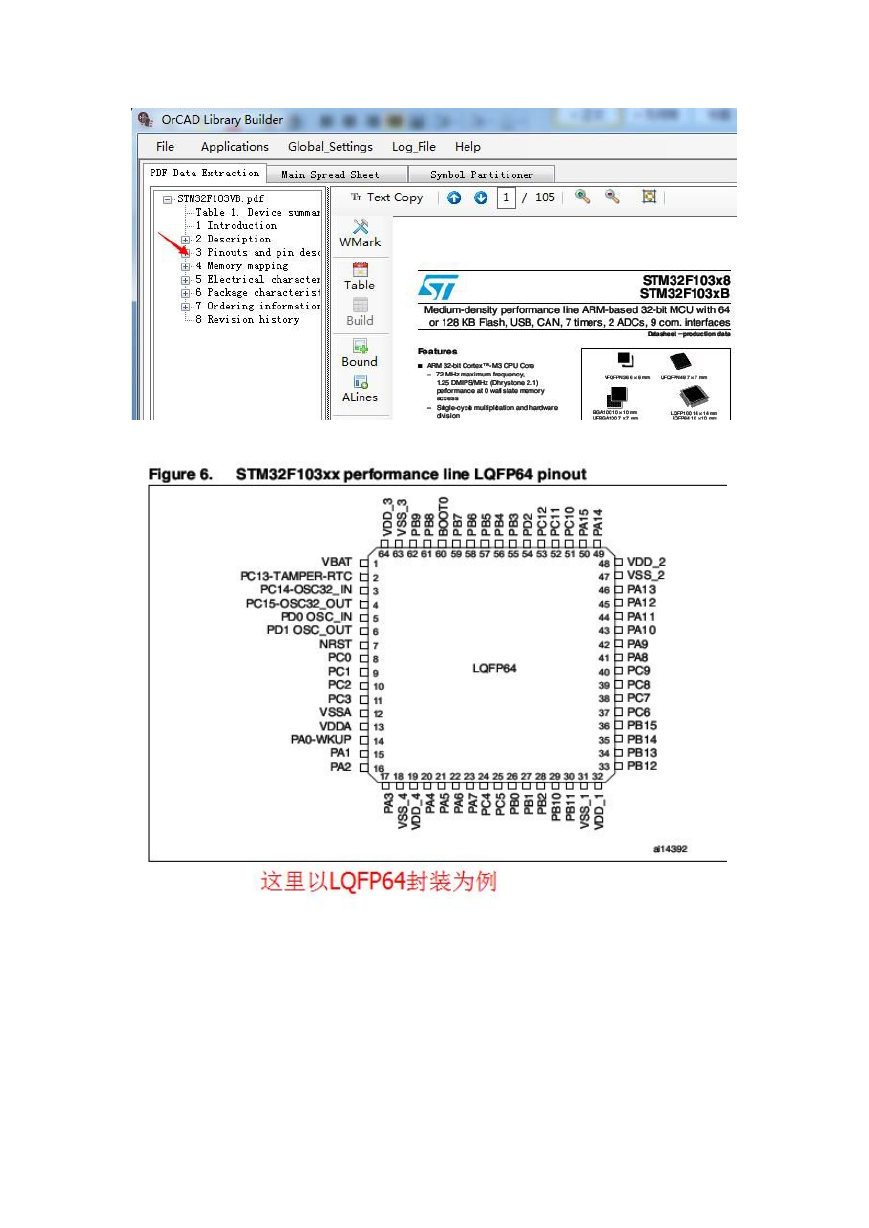

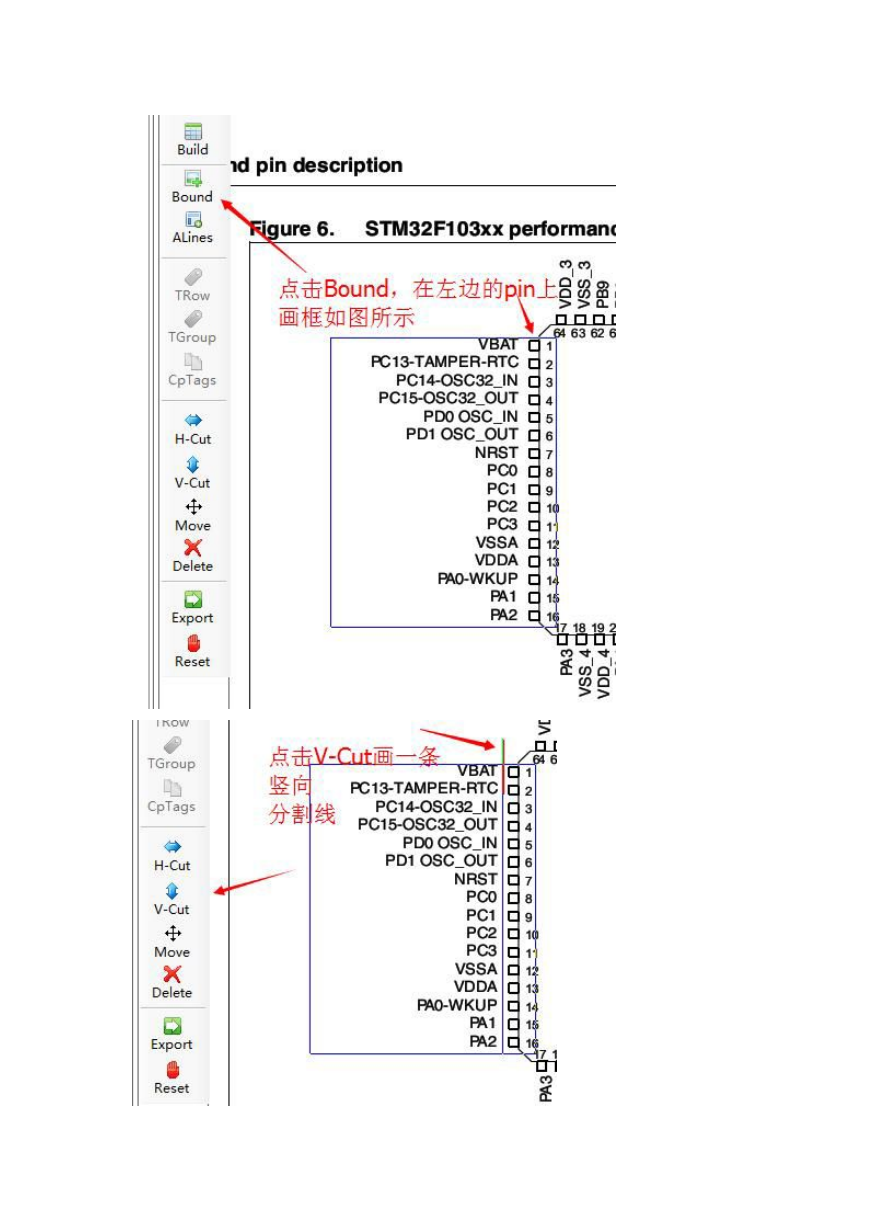

这里以STM32F103VB和tms320dm8127来介绍如何建库如下图所示，导入pdf文件找到管脚描述这页，如下图所示

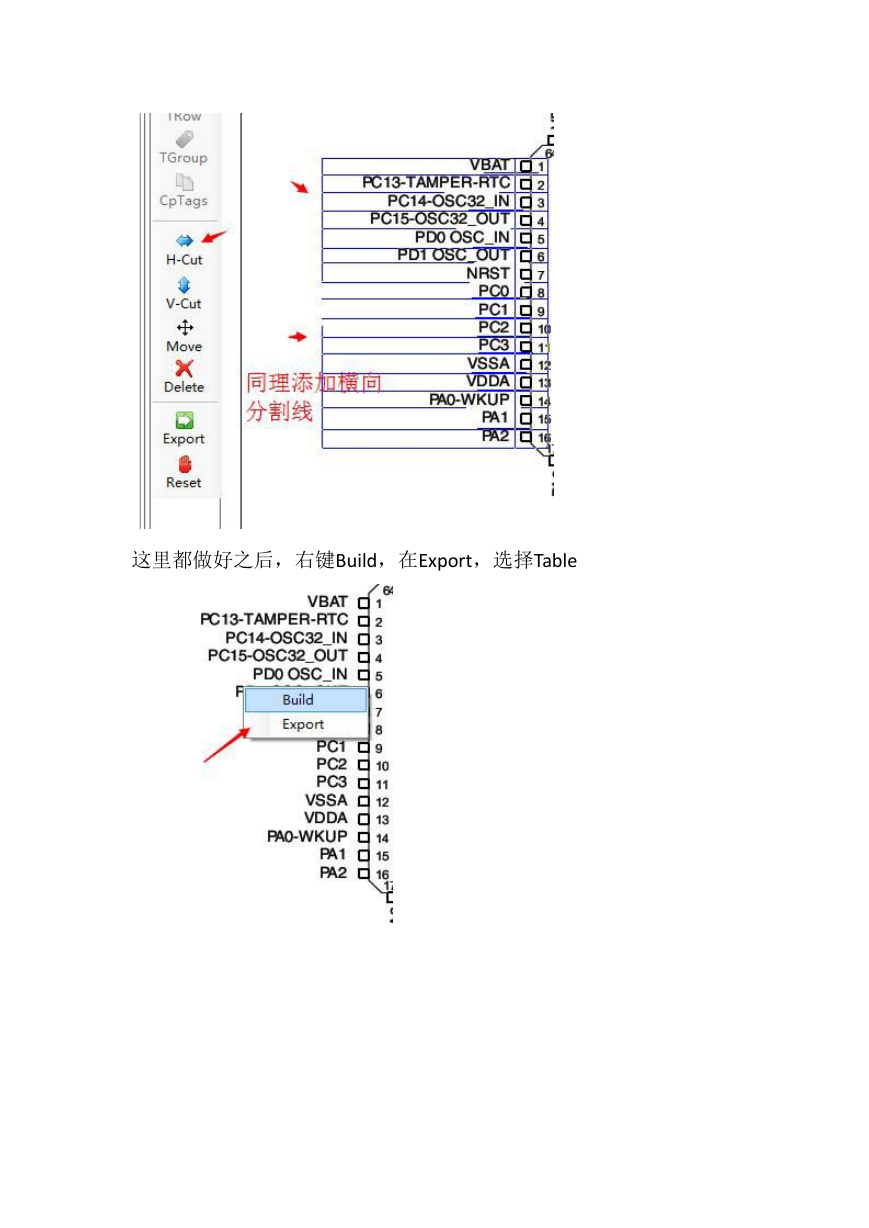

这里都做好之后，右键Build，在Export，选择Table

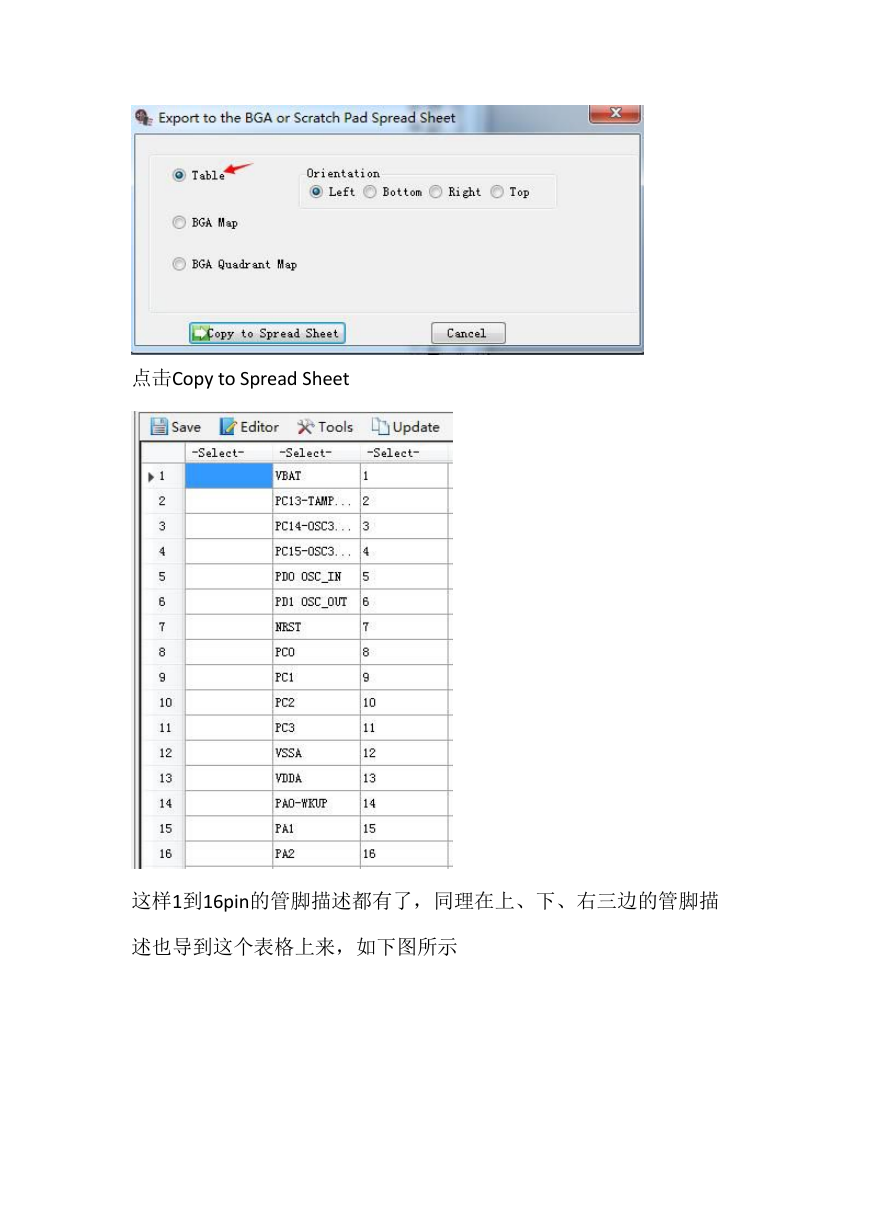

点击CopytoSpreadSheet这样1到16pin的管脚描述都有了，同理在上、下、右三边的管脚描述也导到这个表格上来，如下图所示

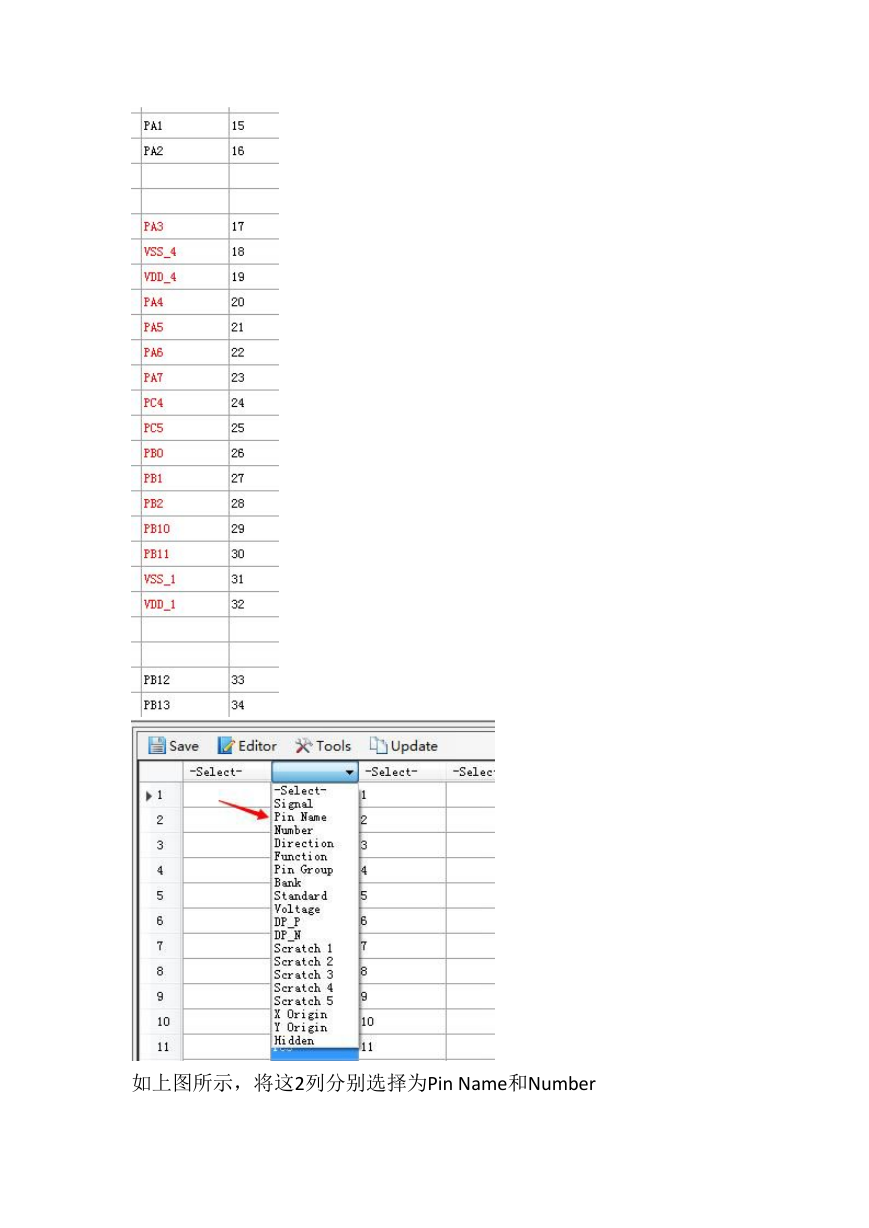

如上图所示，将这2列分别选择为PinName和Number
