    SIMULINK 模块库

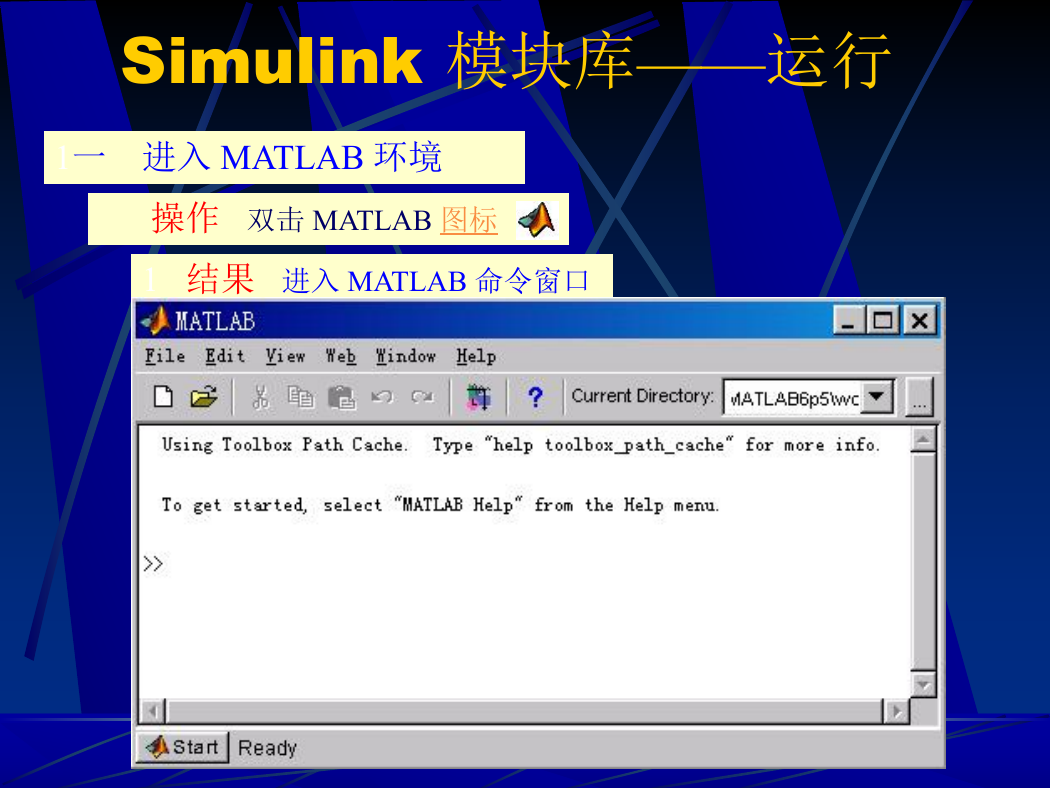

    Simulink 模块库——运行 1一 进入 MATLAB 环境 操作 双击 MATLAB 图标 1 结果 进入 MATLAB 命令窗口
    二 进入 SIMULINK 环境 操作 单击 SIMULINK 图标 操作 或 键入 SIMULINK 1结果 打开 Library 模块库窗口 操作 双击“新建”图标  1结果 打开 simulink 工作窗， 默认名 untitled

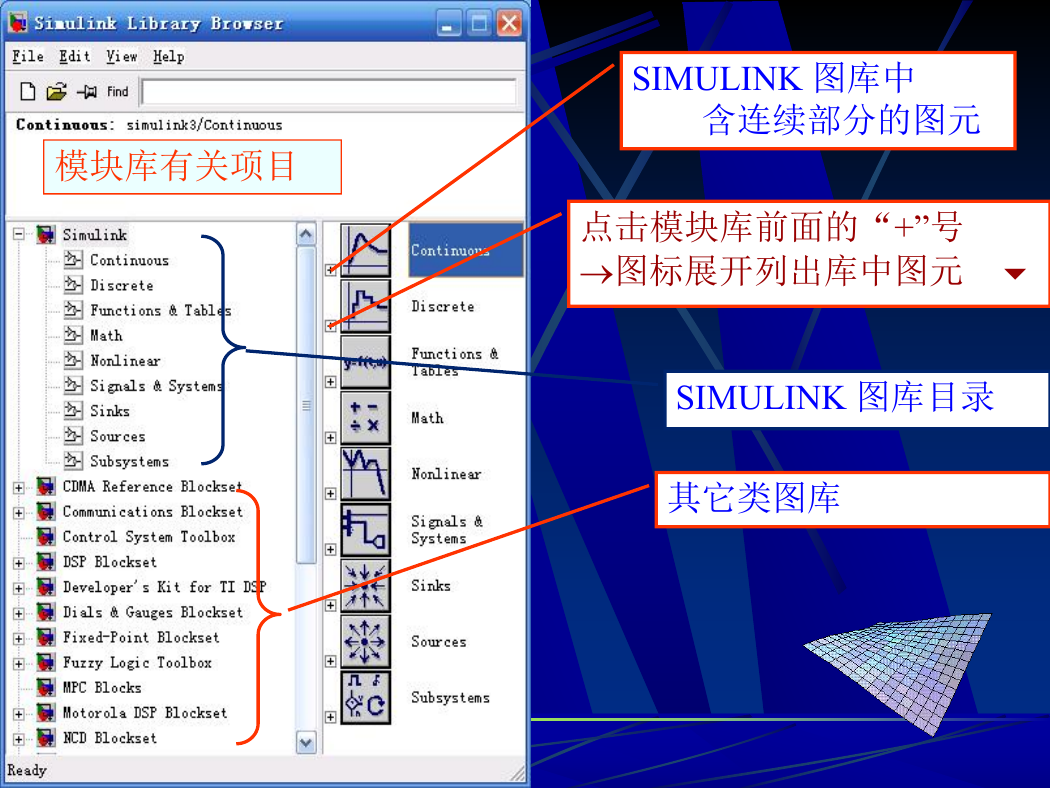

    模块库有关项目 SIMULINK 图库中 含连续部分的图元 点击模块库前面的“+”号 图标展开列出库中图元  SIMULINK 图库目录 其它类图库

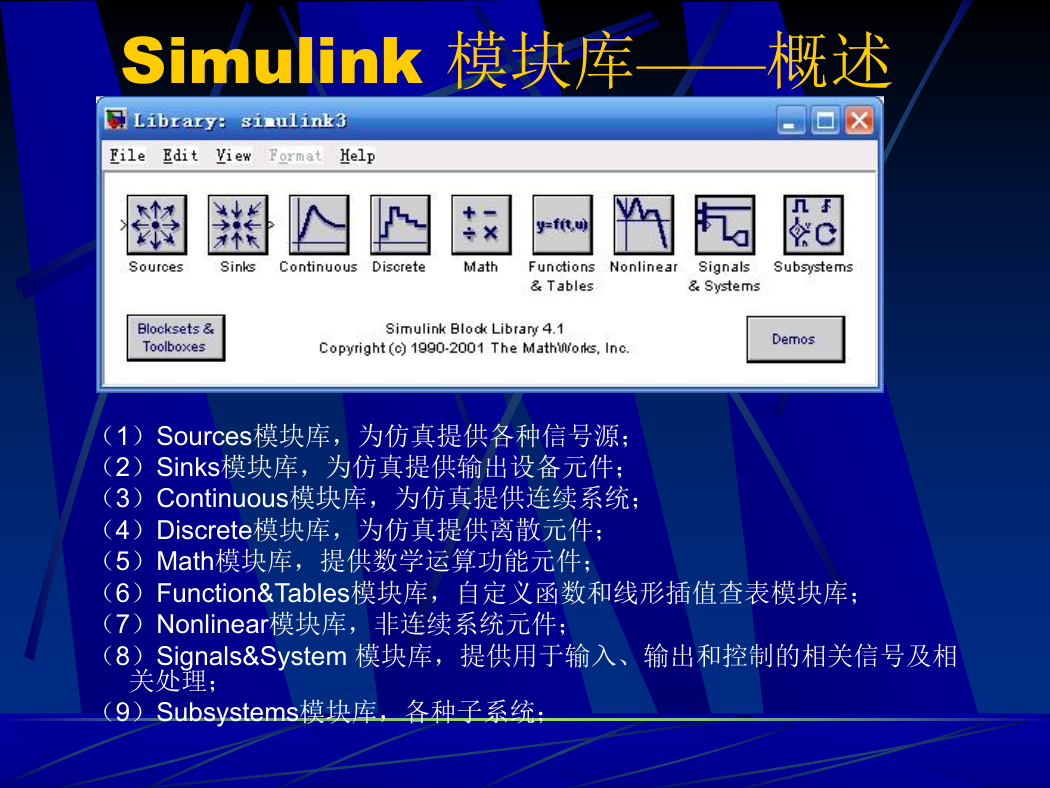

    Simulink 模块库——概述 （1）Sources模块库，为仿真提供各种信号源； （2）Sinks模块库，为仿真提供输出设备元件； （3）Continuous模块库，为仿真提供连续系统； （4）Discrete模块库，为仿真提供离散元件； （5）Math模块库，提供数学运算功能元件； （6）Function&Tables模块库，自定义函数和线形插值查表模块库； （7）Nonlinear模块库，非连续系统元件； （8）Signals&System 模块库，提供用于输入、输出和控制的相关信号及相 关处理； （9）Subsystems模块库，各种子系统；

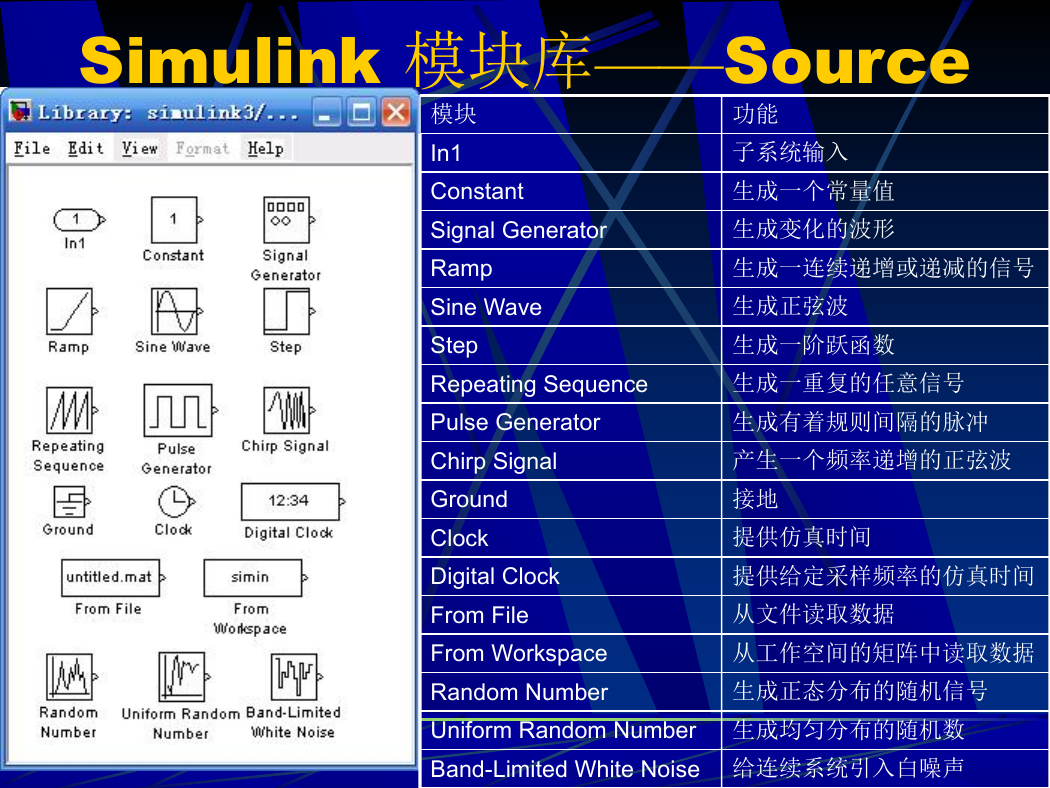

    Simulink 模块库——Source 提供给定采样频率的仿真时间 从工作空间的矩阵中读取数据 生成正态分布的随机信号 生成一连续递增或递减的信号 生成正弦波 功能 子系统输入 生成一个常量值 生成变化的波形 生成一阶跃函数 生成一重复的任意信号 模块 In1 Constant Signal Generator Ramp Sine Wave Step Repeating Sequence Pulse Generator Chirp Signal Ground Clock Digital Clock From File From Workspace Random Number Uniform Random Number 生成均匀分布的随机数 Band-Limited White Noise 给连续系统引入白噪声 接地 提供仿真时间 从文件读取数据 生成有着规则间隔的脉冲 产生一个频率递增的正弦波

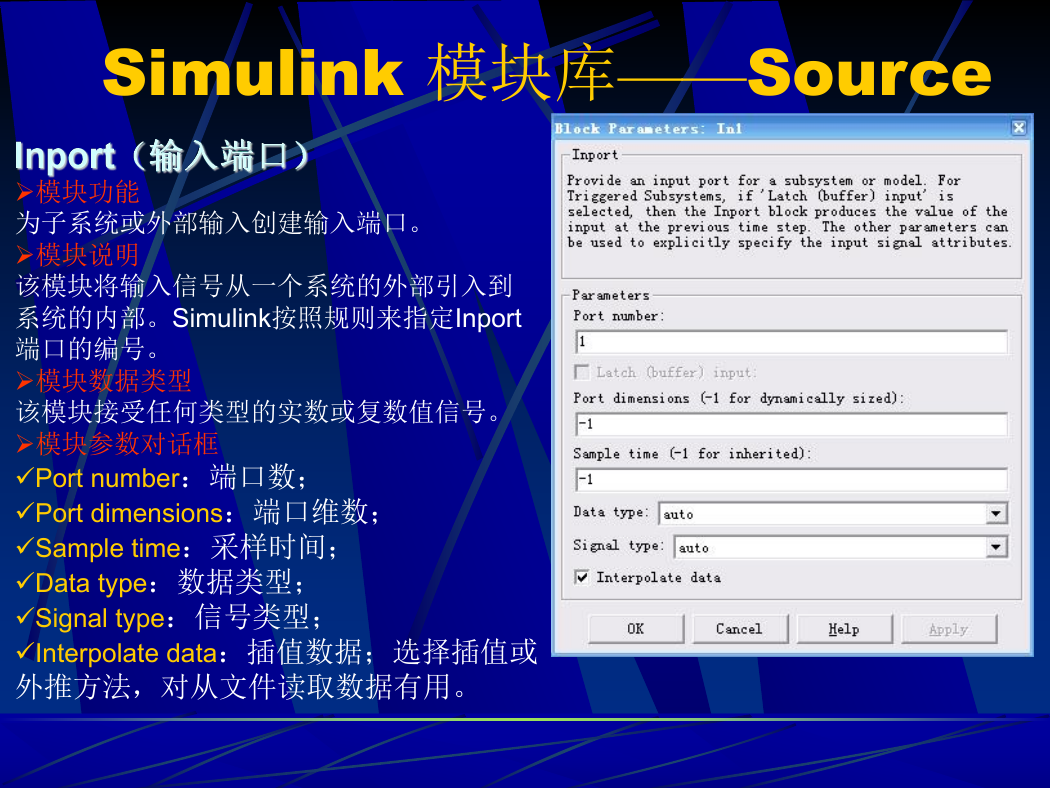

    Simulink 模块库——Source Ø模块功能 为子系统或外部输入创建输入端口。 Ø模块说明 该模块将输入信号从一个系统的外部引入到 系统的内部。Simulink按照规则来指定Inport 端口的编号。 Ø模块数据类型 该模块接受任何类型的实数或复数值信号。 Ø模块参数对话框 üPort number：端口数； üPort dimensions：端口维数； üSample time：采样时间； üData type：数据类型； üSignal type：信号类型； üInterpolate data：插值数据；选择插值或 外推方法，对从文件读取数据有用。

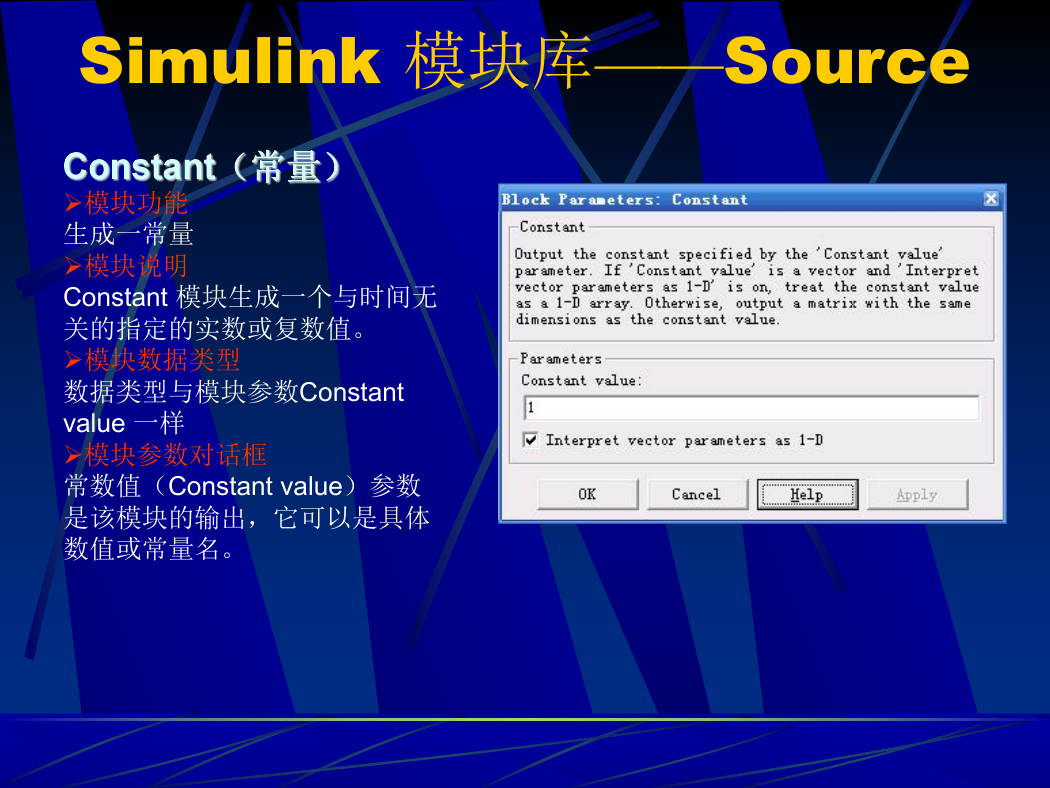

    Simulink 模块库——Source Ø模块功能 生成一常量 Ø模块说明 Constant 模块生成一个与时间无 关的指定的实数或复数值。 Ø模块数据类型 数据类型与模块参数Constant value 一样 Ø模块参数对话框 常数值（Constant value）参数 是该模块的输出，它可以是具体 数值或常量名。
