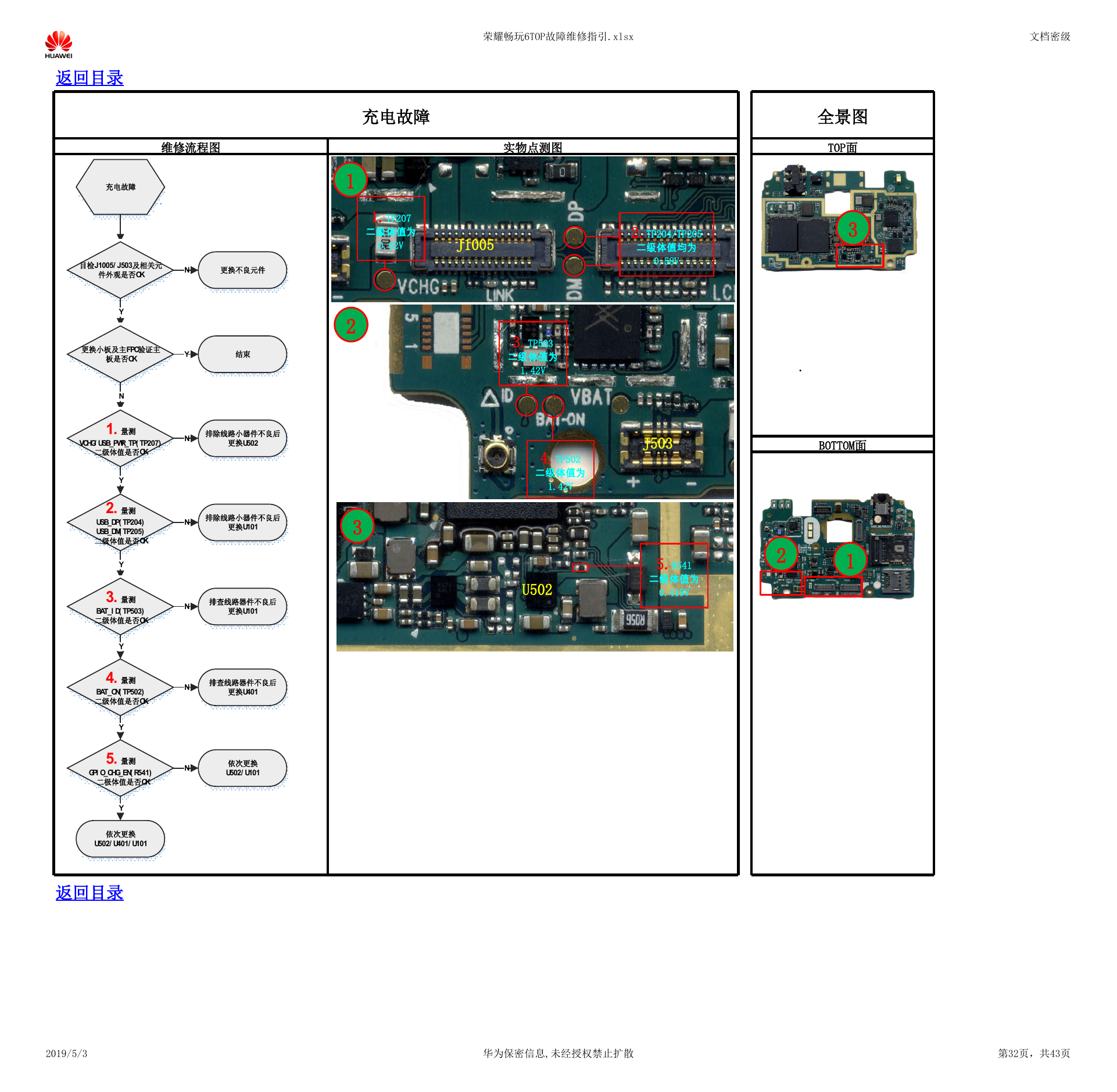

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 维修流程图 实物点测图 充电故障 1.TP207 二级体值为 0.62V J1005 2.TP204/TP205 二级体值均为 0.58V 全景图 TOP面 3 . 3.TP503 二级体值为 1.42V 4.TP502 二级体值为 1.42V J503 BOTTOM面 1 2 3 U502 5.R541 二级体值为 0.419V 2 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第32页，共43页 充电故障目检J1005/J503及相关元件外观是否OK更换不良元件NY更换小板及主FPC验证主板是否OK结束YN1.量测VCHG/USB_PWR_TP(TP207)二级体值是否OK排除线路小器件不良后更换U502N2.量测USB_DP(TP204)USB_DM(TP205)二级体值是否OK排除线路小器件不良后更换U101YN4.量测BAT_ON(TP502)二级体值是否OKY3.量测BAT_ID(TP503)二级体值是否OK排查线路器件不良后更换U101YN排查线路器件不良后更换U401N5.量测GPIO_CHG_EN(R541) 二极体值是否OK依次更换U502/U101N依次更换U502/U401/U101YY
