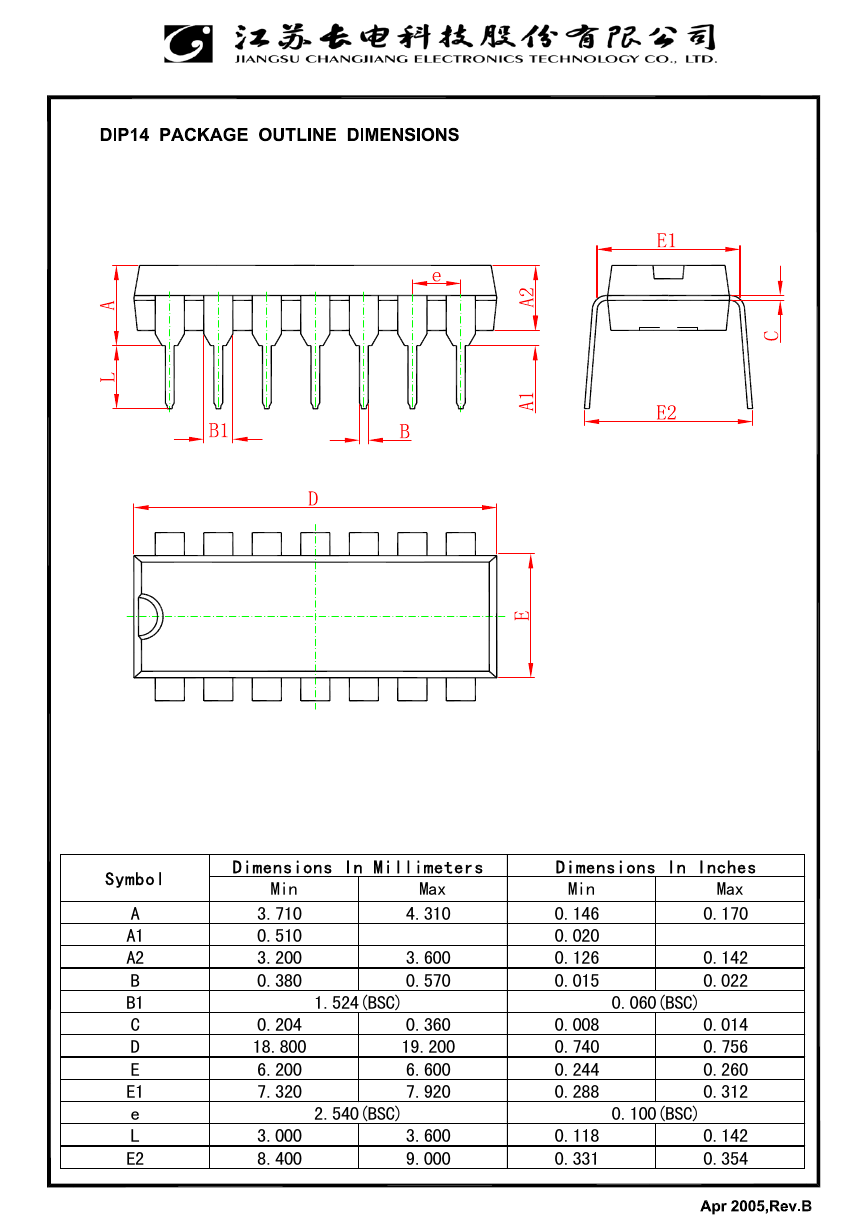

    DIP14

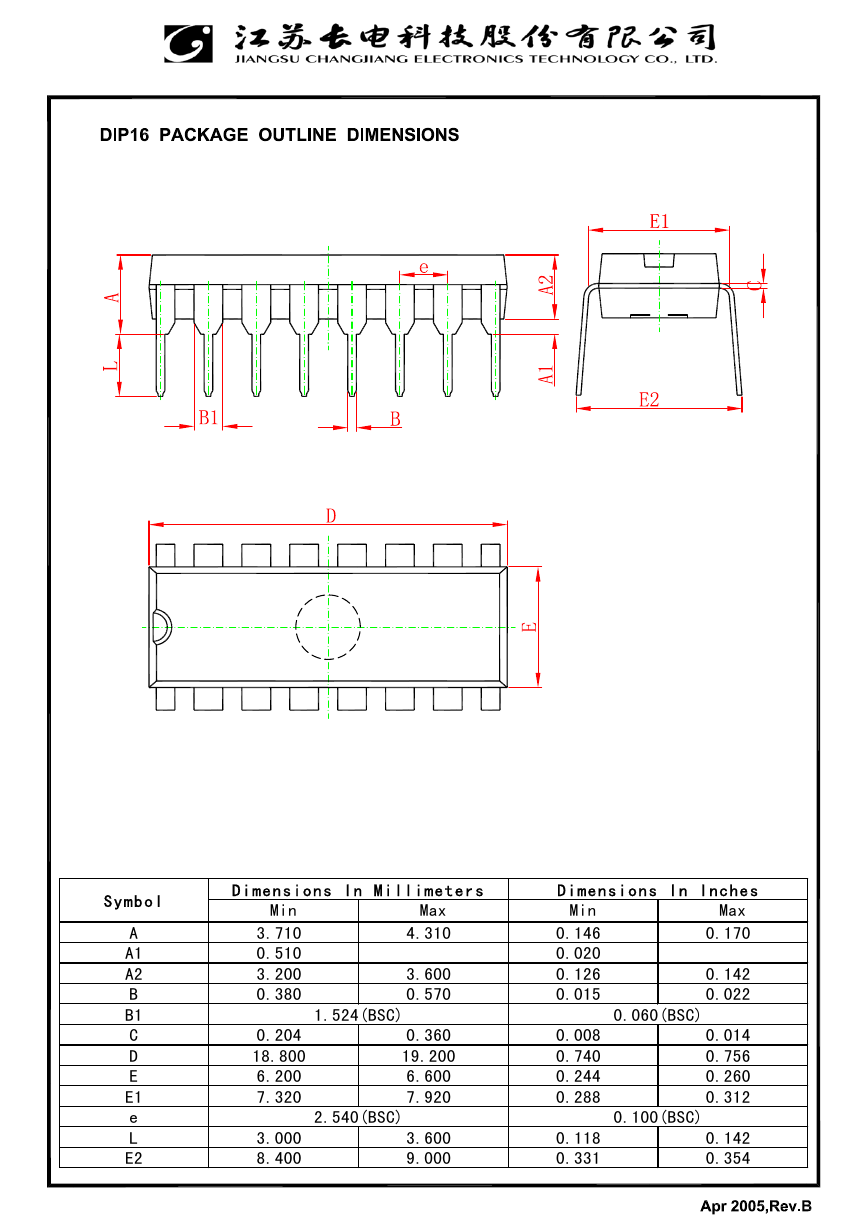

    DIP16
    DIP16LCG

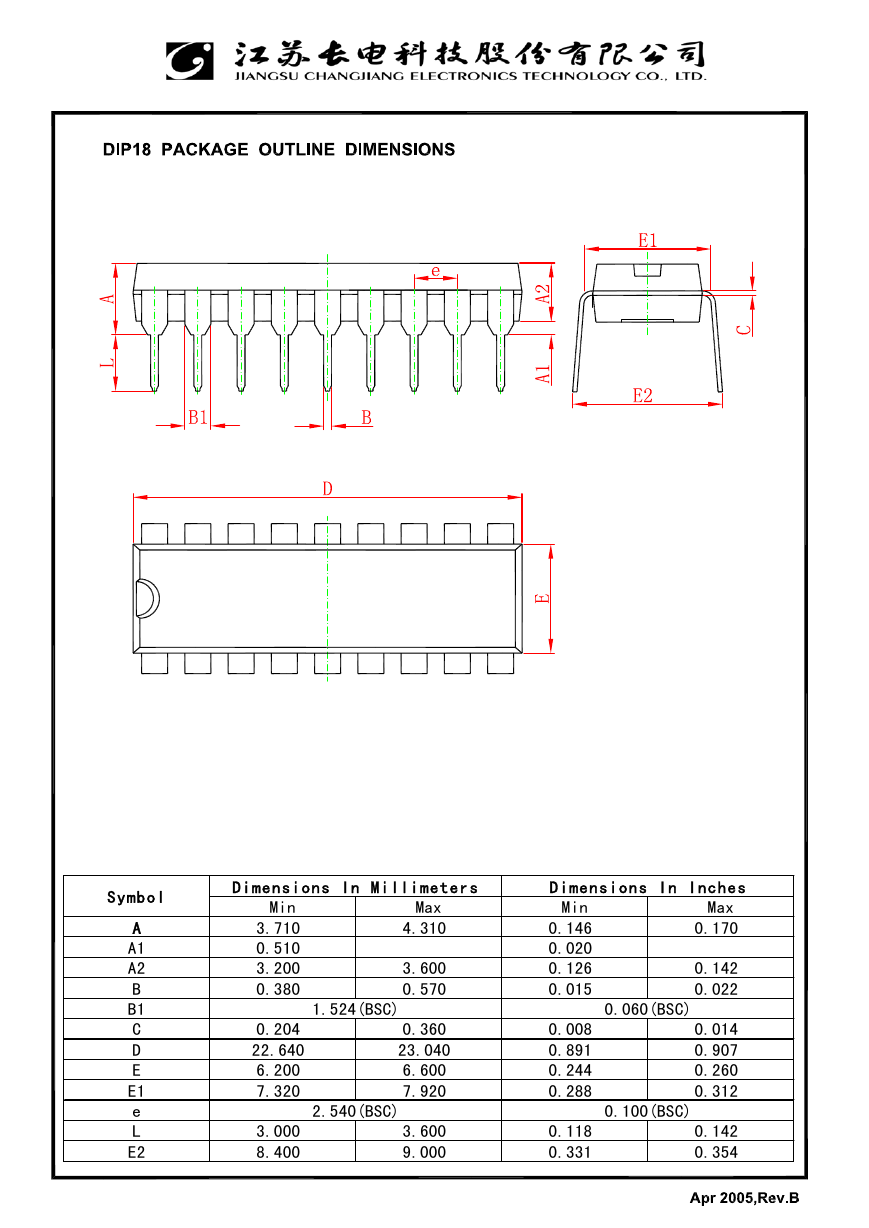

    DIP18

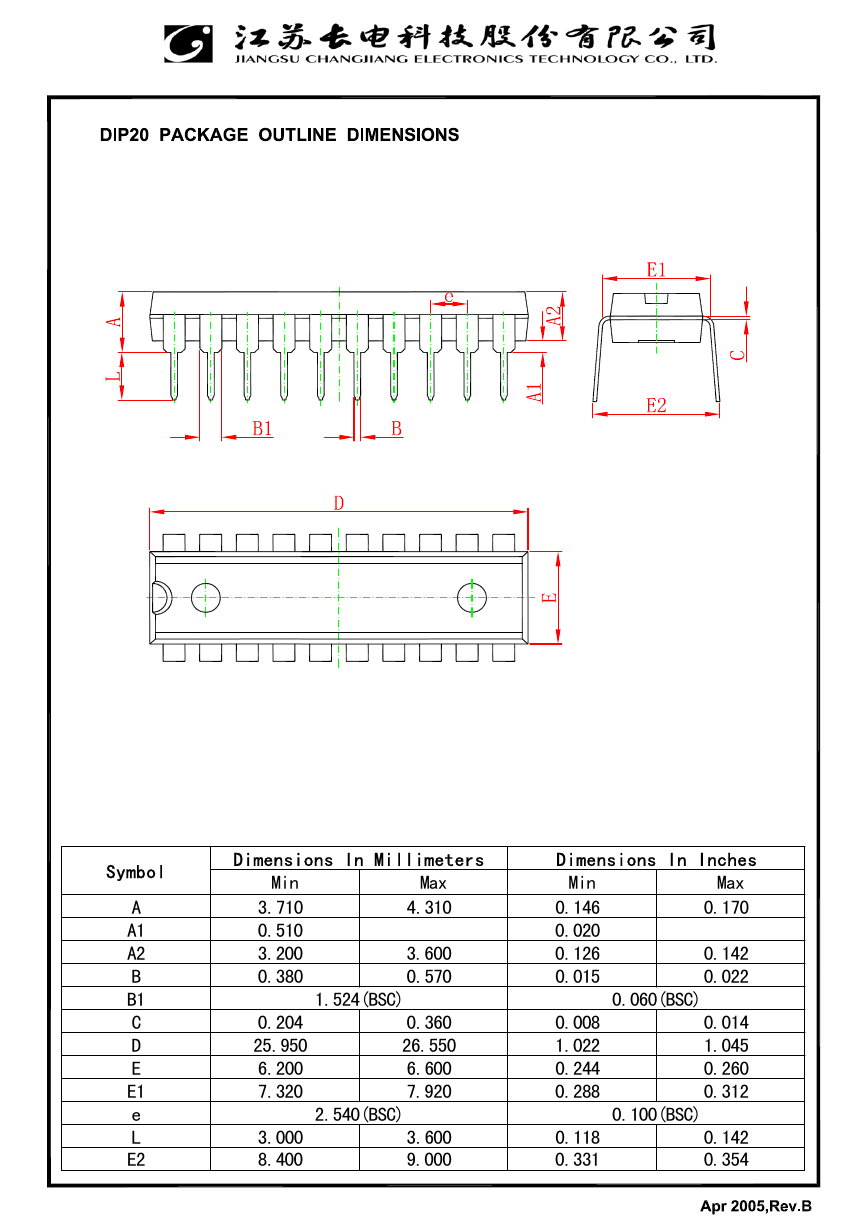

    DIP20

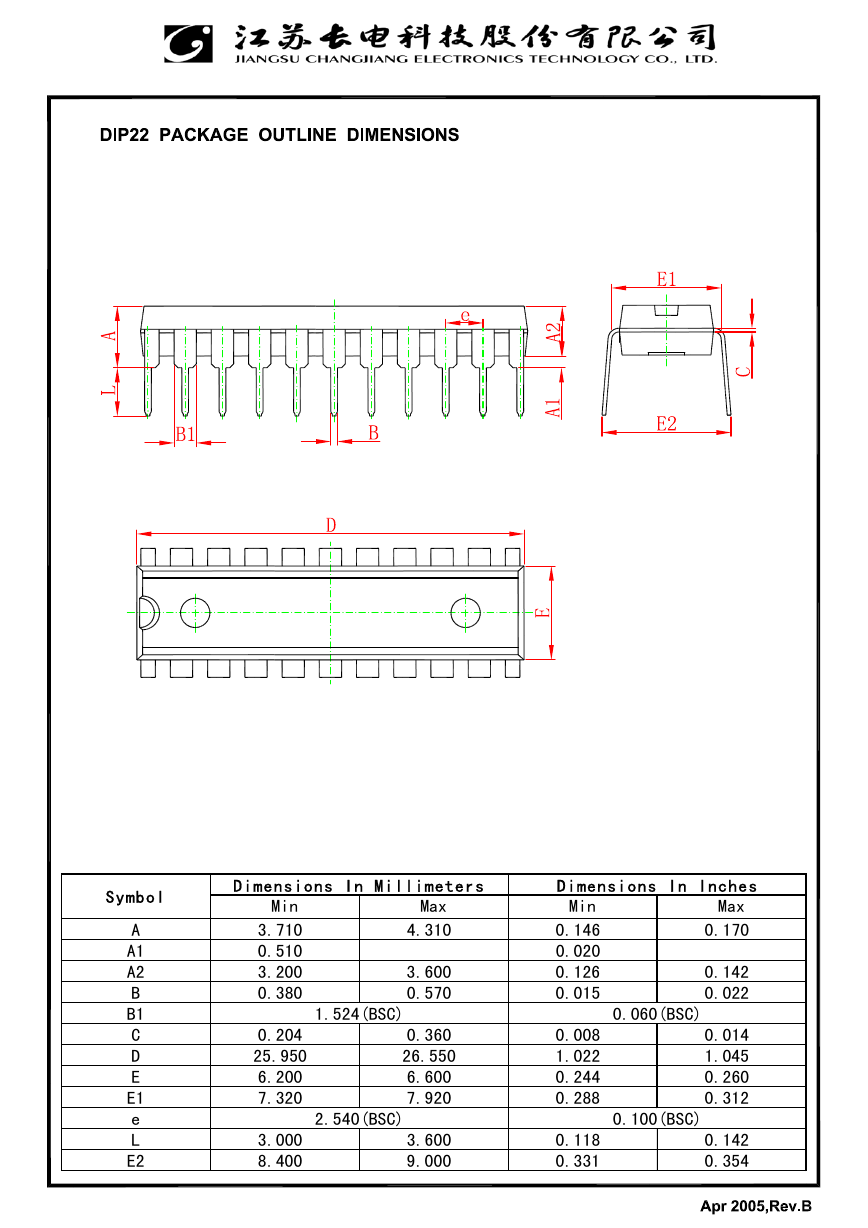

    DIP22

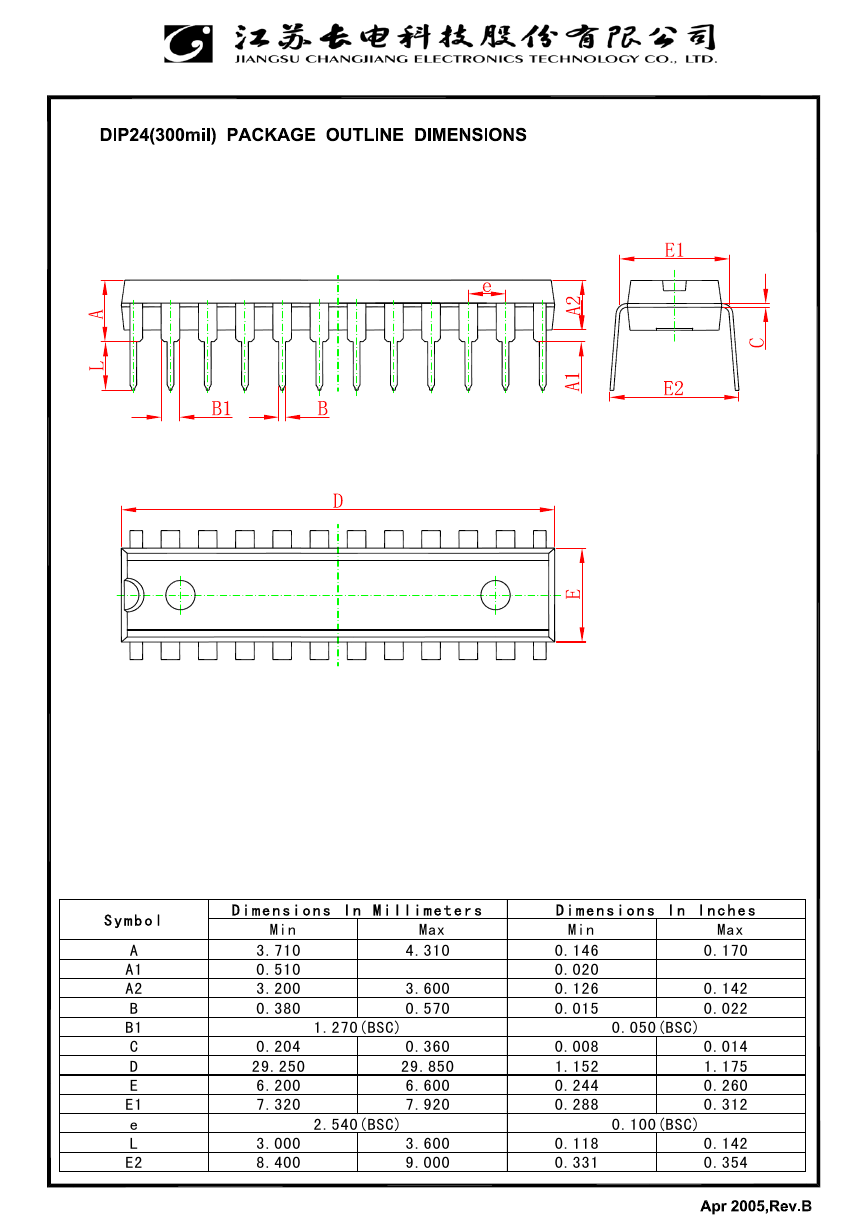

    DIP24(300mil)

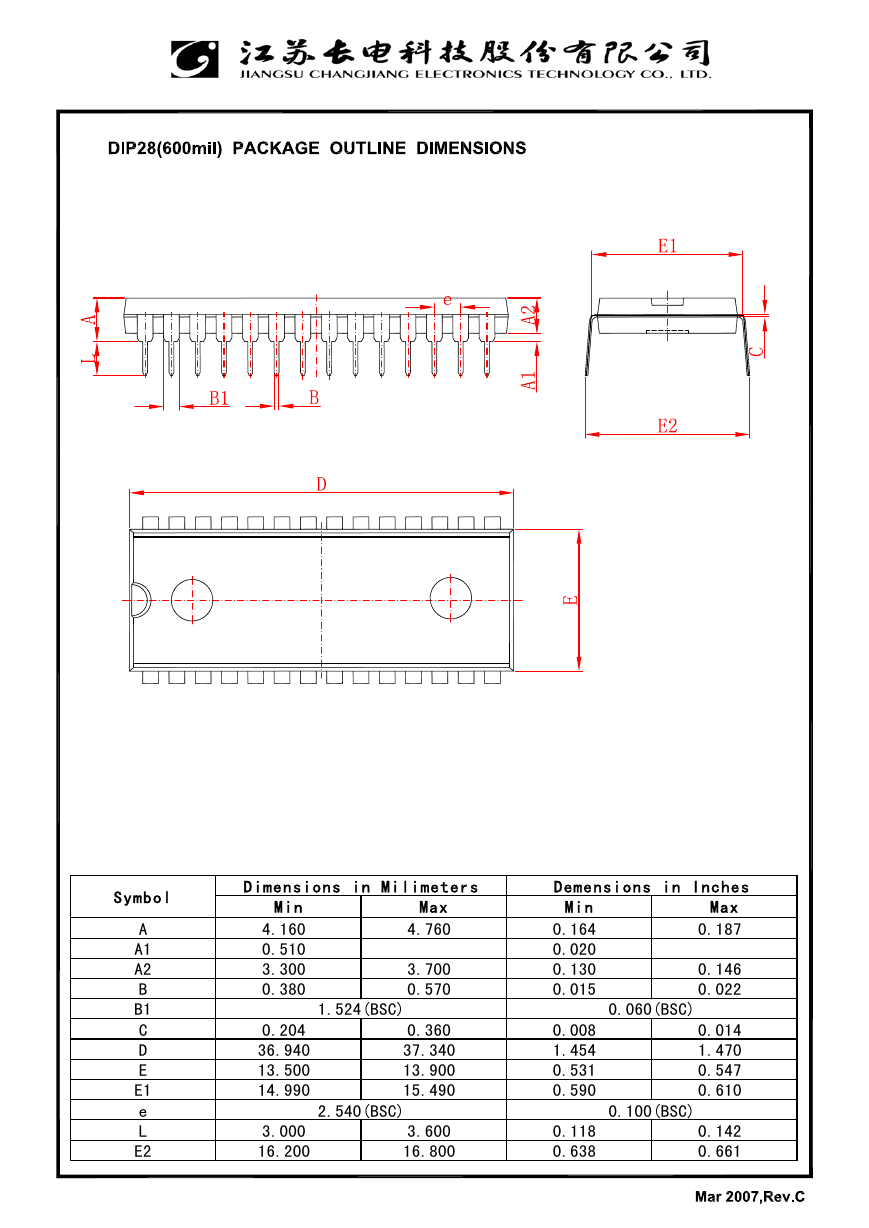

    DIP28
    DIP32
    DIP40
    DIP8
    FDIP14
    FDIP16
    SDIP22
    SDIP64
    Symbol A A1 A2 B B1 C D E E1 e L E2 Dimensions In Millimeters Dimensions In Inches Min 3.710 0.510 3.200 0.380 0.204 18.800 6.200 7.320 3.000 8.400 Max 4.310 3.600 0.570 1.524(BSC) 0.360 19.200 6.600 7.920 2.540(BSC) 3.600 9.000 Min 0.146 0.020 0.126 0.015 0.008 0.740 0.244 0.288 0.118 0.331 Max 0.170 0.142 0.022 0.014 0.756 0.260 0.312 0.142 0.354 0.060(BSC) 0.100(BSC)
    Symbol A A1 A2 B B1 C D E E1 e L E2 E3 Dimensions In Millimeters Dimensions In Inches Min 3.710 0.510 3.200 0.380 0.204 18.800 6.200 7.320 3.000 8.400 8.350 Max 4.310 3.600 0.570 1.524(BSC) 0.360 19.200 6.600 7.920 2.540(BSC) 3.600 9.000 9.250 Min 0.146 0.020 0.126 0.015 0.008 0.740 0.244 0.288 0.118 0.331 0.329 Max 0.170 0.142 0.022 0.014 0.756 0.260 0.312 0.142 0.354 0.364 0.060(BSC) 0.100(BSC)
    Symbol A A1 A2 B B1 C D E E1 e L E2 Dimensions In Millimeters Dimensions In Inches Min 3.710 0.510 3.200 0.380 0.204 22.640 6.200 7.320 3.000 8.400 Max 4.310 3.600 0.570 1.524(BSC) 0.360 23.040 6.600 7.920 2.540(BSC) 3.600 9.000 Min 0.146 0.020 0.126 0.015 0.008 0.891 0.244 0.288 0.118 0.331 Max 0.170 0.142 0.022 0.014 0.907 0.260 0.312 0.142 0.354 0.060(BSC) 0.100(BSC)
    Symbol A A1 A2 B B1 C D E E1 e L E2 Dimensions In Millimeters Dimensions In Inches Min 3.710 0.510 3.200 0.380 0.204 25.950 6.200 7.320 3.000 8.400 Max 4.310 3.600 0.570 1.524(BSC) 0.360 26.550 6.600 7.920 2.540(BSC) 3.600 9.000 Min 0.146 0.020 0.126 0.015 0.008 1.022 0.244 0.288 0.118 0.331 Max 0.170 0.142 0.022 0.014 1.045 0.260 0.312 0.142 0.354 0.060(BSC) 0.100(BSC)
    Symbol A A1 A2 B B1 C D E E1 e L E2 Dimensions In Millimeters Dimensions In Inches Min 3.710 0.510 3.200 0.380 0.204 25.950 6.200 7.320 3.000 8.400 Max 4.310 3.600 0.570 1.524(BSC) 0.360 26.550 6.600 7.920 2.540(BSC) 3.600 9.000 Min 0.146 0.020 0.126 0.015 0.008 1.022 0.244 0.288 0.118 0.331 Max 0.170 0.142 0.022 0.014 1.045 0.260 0.312 0.142 0.354 0.060(BSC) 0.100(BSC)
    S y m b o l A A1 A2 B B1 C D E E1 e L E2 D i m e n s i o n s I n M i l l i m e t e r s D i m e n s i o n s I n I n c h e s Min 3.710 0.510 3.200 0.380 0.204 29.250 6.200 7.320 3.000 8.400 Max 4.310 3.600 0.570 1.270(BSC) 0.360 29.850 6.600 7.920 2.540(BSC) 3.600 9.000 Min 0.146 0.020 0.126 0.015 0.008 1.152 0.244 0.288 0.118 0.331 Max 0.170 0.142 0.022 0.014 1.175 0.260 0.312 0.142 0.354 0.050(BSC) 0.100(BSC)
    Symbol A A1 A2 B B1 C D E E1 e L E2 Dimensions in Milimeters Demensions in Inches Min 4.160 0.510 3.300 0.380 0.204 36.940 13.500 14.990 3.000 16.200 Max 4.760 3.700 0.570 1.524(BSC) 0.360 37.340 13.900 15.490 2.540(BSC) 3.600 16.800 Min 0.164 0.020 0.130 0.015 0.008 1.454 0.531 0.590 0.118 0.638 Max 0.187 0.146 0.022 0.014 1.470 0.547 0.610 0.142 0.661 0.060(BSC) 0.100(BSC)
