PreScan Coupling with CarSim PreScan与CarSim联合仿真 PreScan 8.4 – June 2018 www.tassRestrictedational.com

Tutorial - Connection to 3rd Party PreScan coupling with CarSim Software used in this tutorial: PreScan 8.4.0 CarSim 2018.1 • • • Matlab/Simulink 2017b Restricted 29-6-2018 2

Connection to 3rd Party PreScan coupling with CarSim 1. 启动CarSim，选择 Create new database from a consolidated parsfile 2. 点击 Continue，加载提前配置好的车辆模型 ' /Demo_PreScanCarSim3D/ Demo_PreScanCarSim3D.cpar‘ 3. 在同目录下新建一个文件夹 CarSim_Data 来储存数据。选择它会弹出下方的界面，点击lock 解锁 Restricted 3

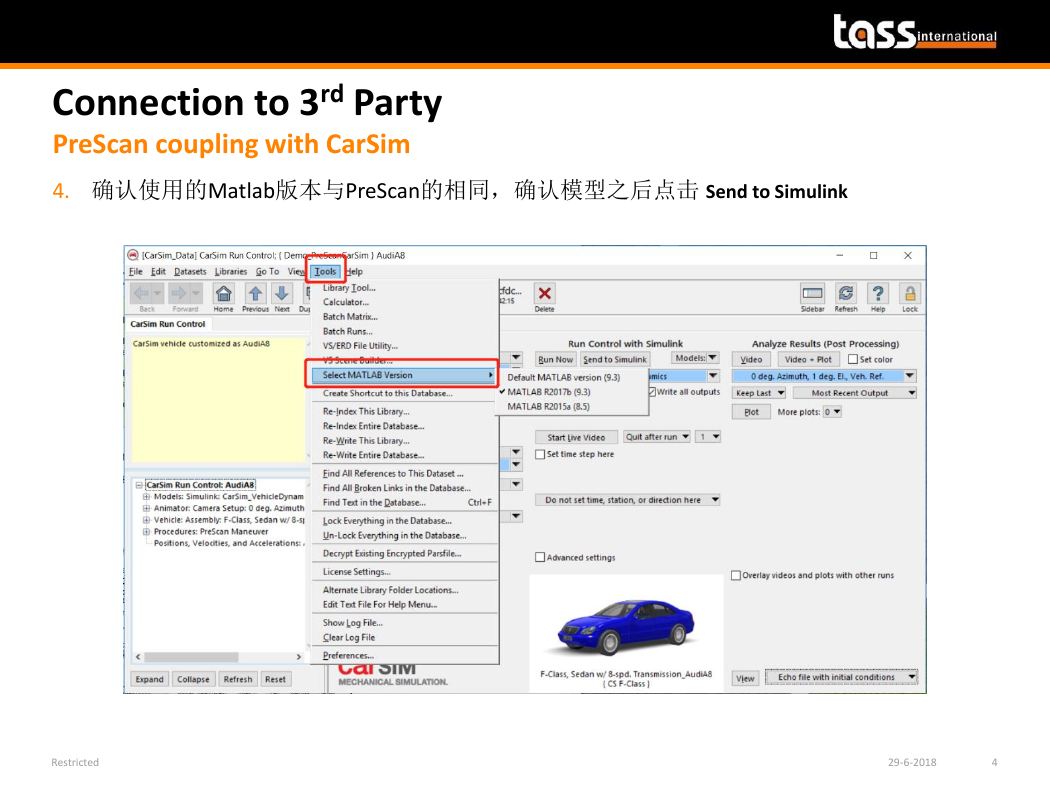

Connection to 3rd Party PreScan coupling with CarSim 4. 确认使用的Matlab版本与PreScan的相同，确认模型之后点击 Send to Simulink Restricted 29-6-2018 4

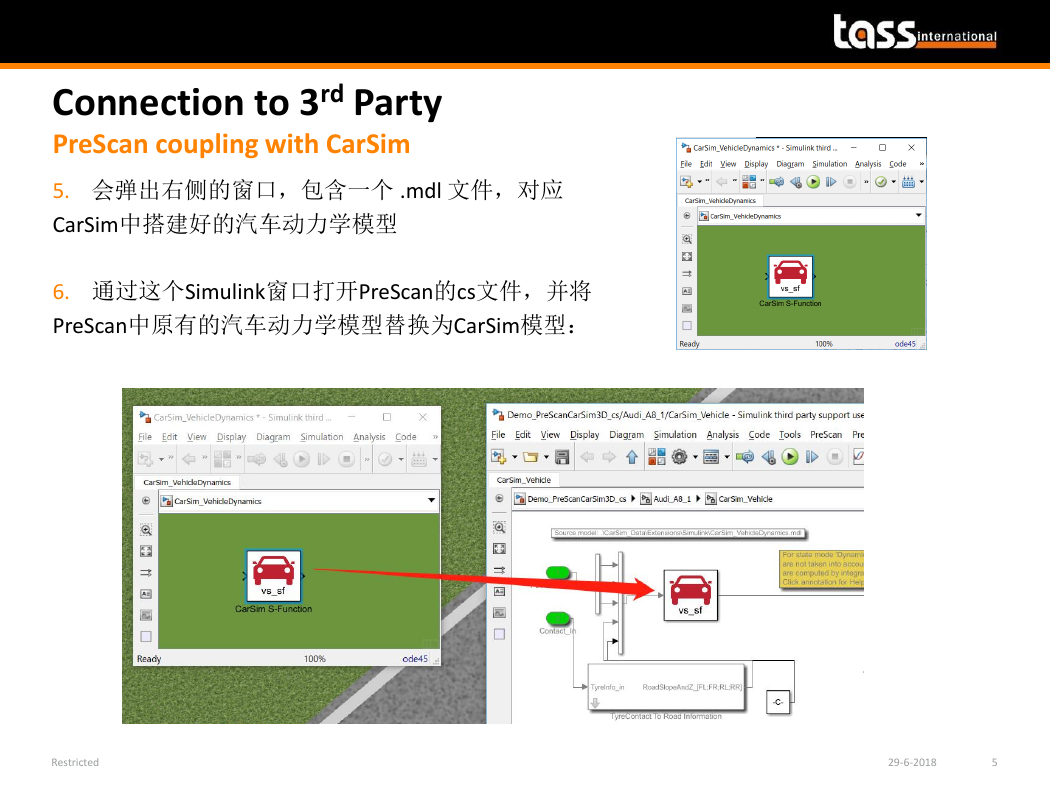

Connection to 3rd Party PreScan coupling with CarSim 5. 会弹出右侧的窗口，包含一个 .mdl 文件，对应 CarSim中搭建好的汽车动力学模型 6. 通过这个Simulink窗口打开PreScan的cs文件，并将 PreScan中原有的汽车动力学模型替换为CarSim模型： Restricted 29-6-2018 5

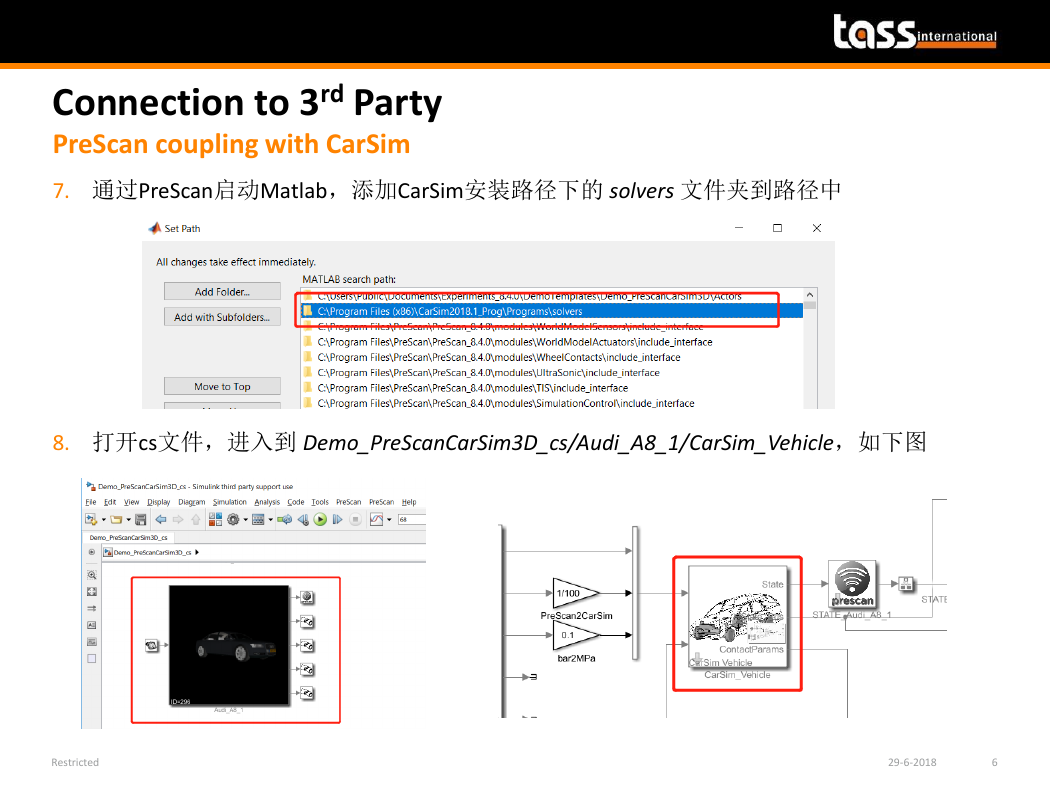

Connection to 3rd Party PreScan coupling with CarSim 7. 通过PreScan启动Matlab，添加CarSim安装路径下的 solvers 文件夹到路径中 8. 打开cs文件，进入到 Demo_PreScanCarSim3D_cs/Audi_A8_1/CarSim_Vehicle，如下图 Restricted 29-6-2018 6

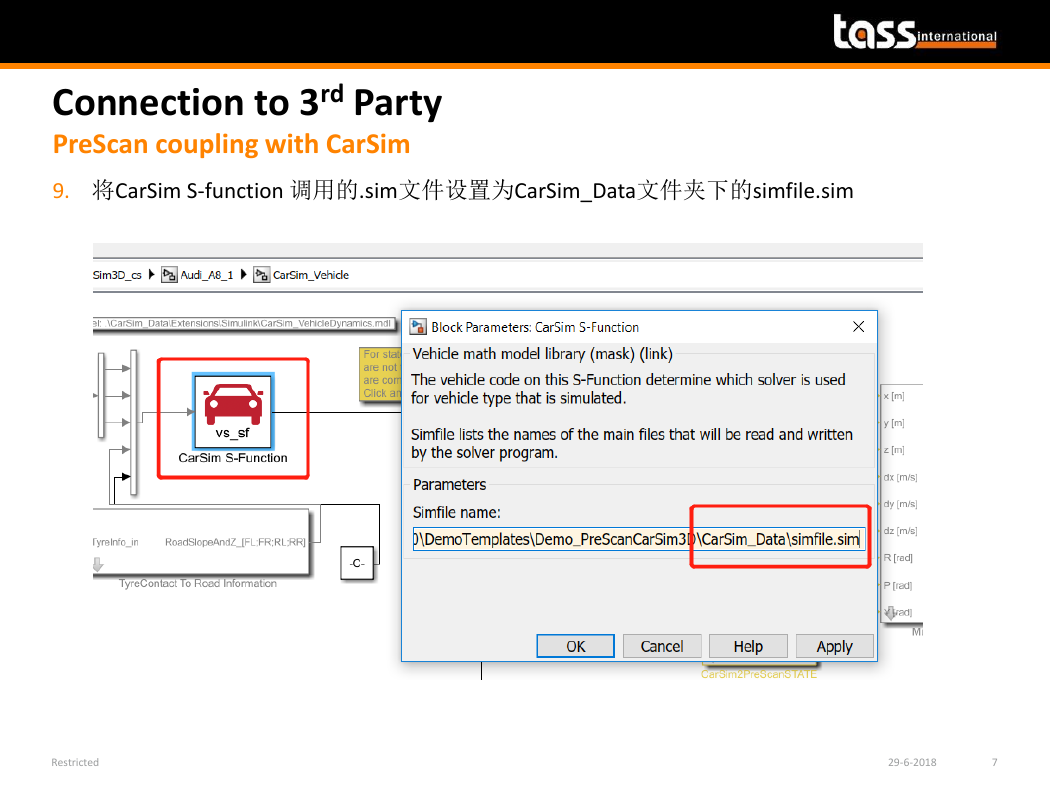

Connection to 3rd Party PreScan coupling with CarSim 9. 将CarSim S-function 调用的.sim文件设置为CarSim_Data文件夹下的simfile.sim Restricted 29-6-2018 7

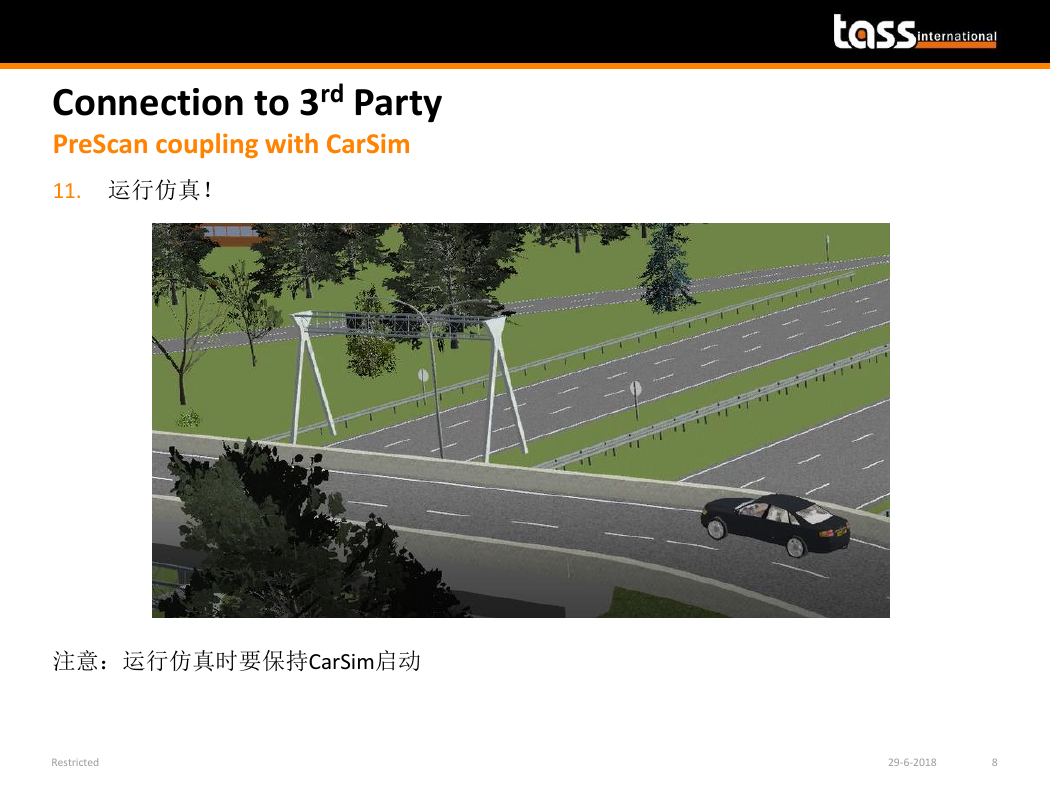

Connection to 3rd Party PreScan coupling with CarSim 11. 运行仿真！注意：运行仿真时要保持CarSim启动 Restricted 29-6-2018 8
