通訊系統模擬 SystemVue 使用入門廖芝青

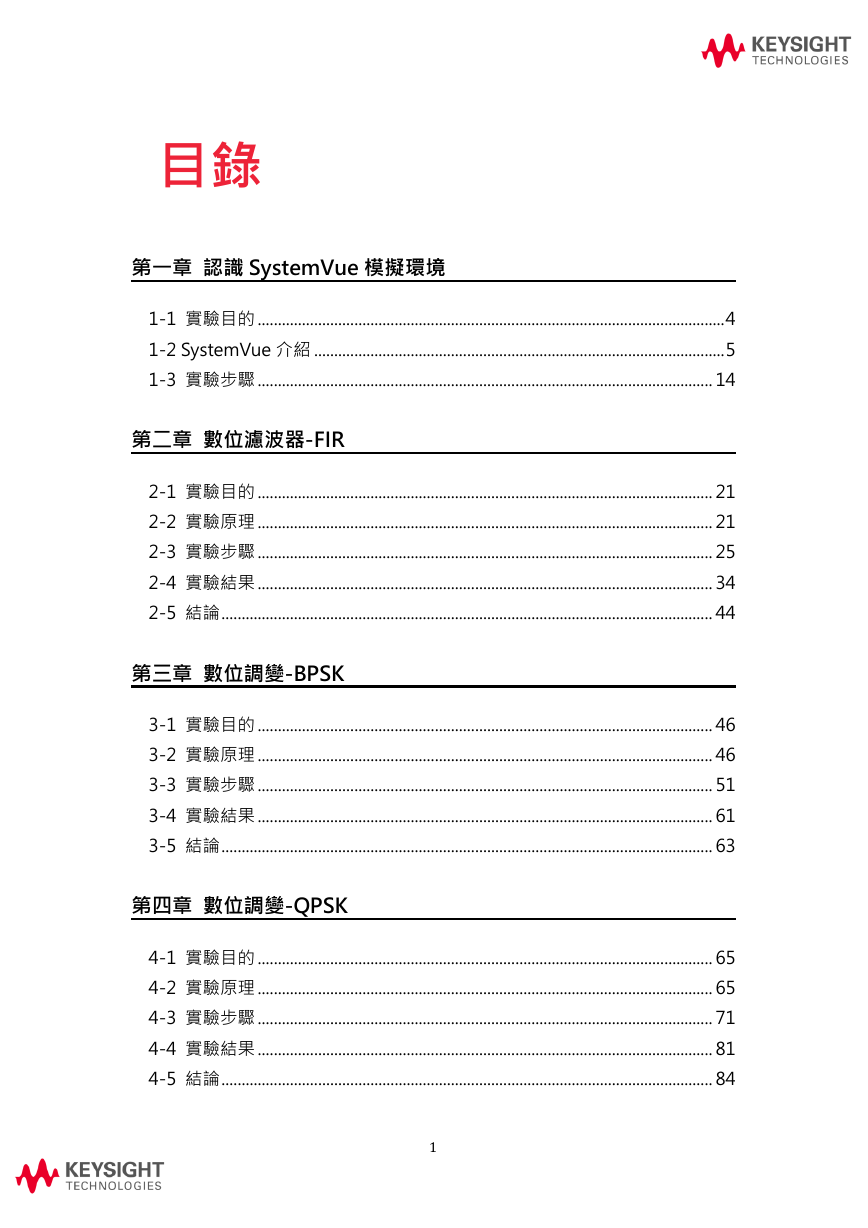

目錄第一章認識 SystemVue 模擬環境 1-1 實驗目的 .................................................................................................................... 4 1-2 SystemVue 介紹 ...................................................................................................... 5 1-3 實驗步驟 ................................................................................................................. 14 第二章數位濾波器-FIR 2-1 實驗目的 ................................................................................................................. 21 2-2 實驗原理 ................................................................................................................. 21 2-3 實驗步驟 ................................................................................................................. 25 2-4 實驗結果 ................................................................................................................. 34 2-5 結論 .......................................................................................................................... 44 第三章數位調變-BPSK 3-1 實驗目的 ................................................................................................................. 46 3-2 實驗原理 ................................................................................................................. 46 3-3 實驗步驟 ................................................................................................................. 51 3-4 實驗結果 ................................................................................................................. 61 3-5 結論 .......................................................................................................................... 63 第四章數位調變-QPSK 4-1 實驗目的 ................................................................................................................. 65 4-2 實驗原理 ................................................................................................................. 65 4-3 實驗步驟 ................................................................................................................. 71 4-4 實驗結果 ................................................................................................................. 81 4-5 結論 .......................................................................................................................... 84 1

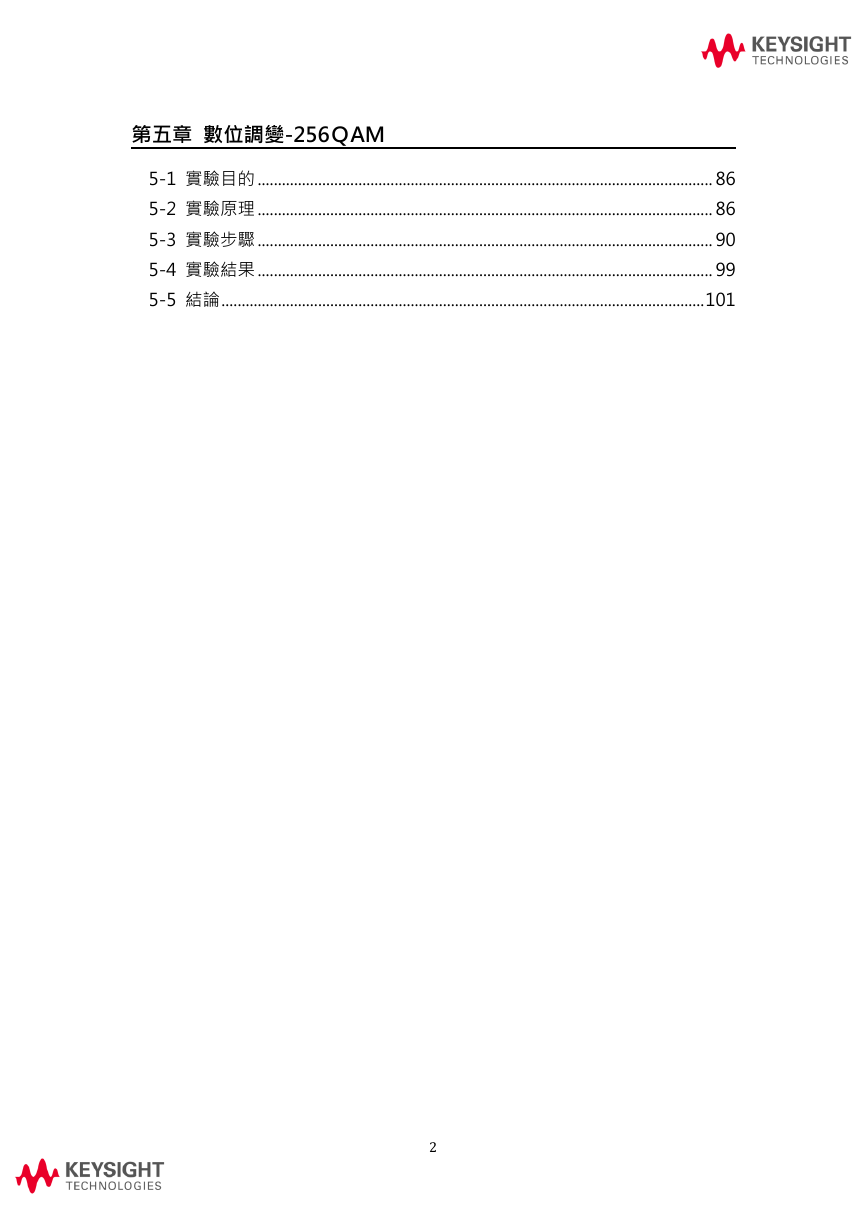

第五章數位調變-256ＱAM 5-1 實驗目的 ................................................................................................................. 86 5-2 實驗原理 ................................................................................................................. 86 5-3 實驗步驟 ................................................................................................................. 90 5-4 實驗結果 ................................................................................................................. 99 5-5 結論 ........................................................................................................................ 101 2

第一章認識 SystemVue 模擬環境

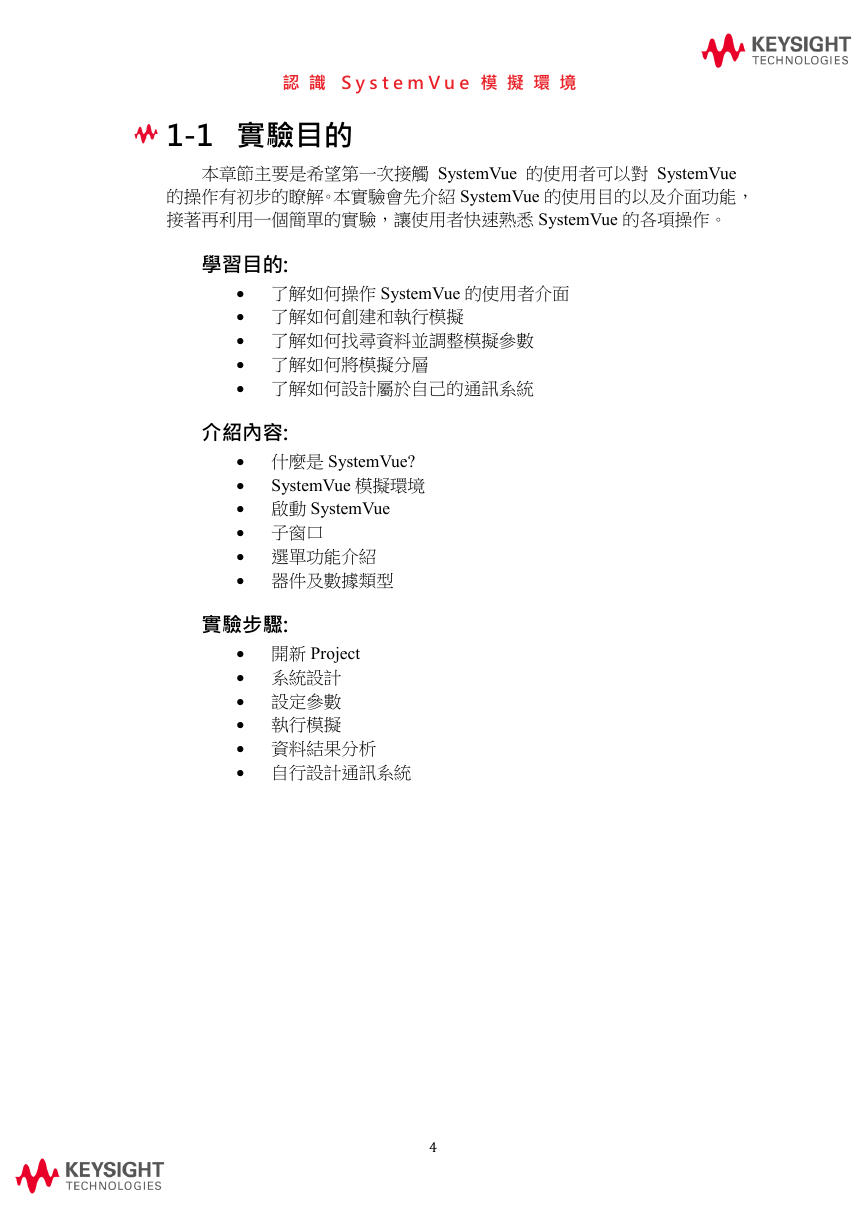

認識 S y s t e m V u e 模擬環境 1-1 實驗目的本章節主要是希望第一次接觸 SystemVue 的使用者可以對 SystemVue 的操作有初步的瞭解。本實驗會先介紹 SystemVue 的使用目的以及介面功能，接著再利用一個簡單的實驗，讓使用者快速熟悉 SystemVue 的各項操作。學習目的: • 了解如何操作 SystemVue 的使用者介面 • 了解如何創建和執行模擬 • 了解如何找尋資料並調整模擬參數 • 了解如何將模擬分層 • 了解如何設計屬於自己的通訊系統介紹內容: SystemVue 模擬環境 • 什麼是 SystemVue? • • 啟動 SystemVue • 子窗口 • 選單功能介紹 • 器件及數據類型實驗步驟: • 開新 Project • 系統設計 • 設定參數 • 執行模擬 • 資料結果分析 • 自行設計通訊系統 4

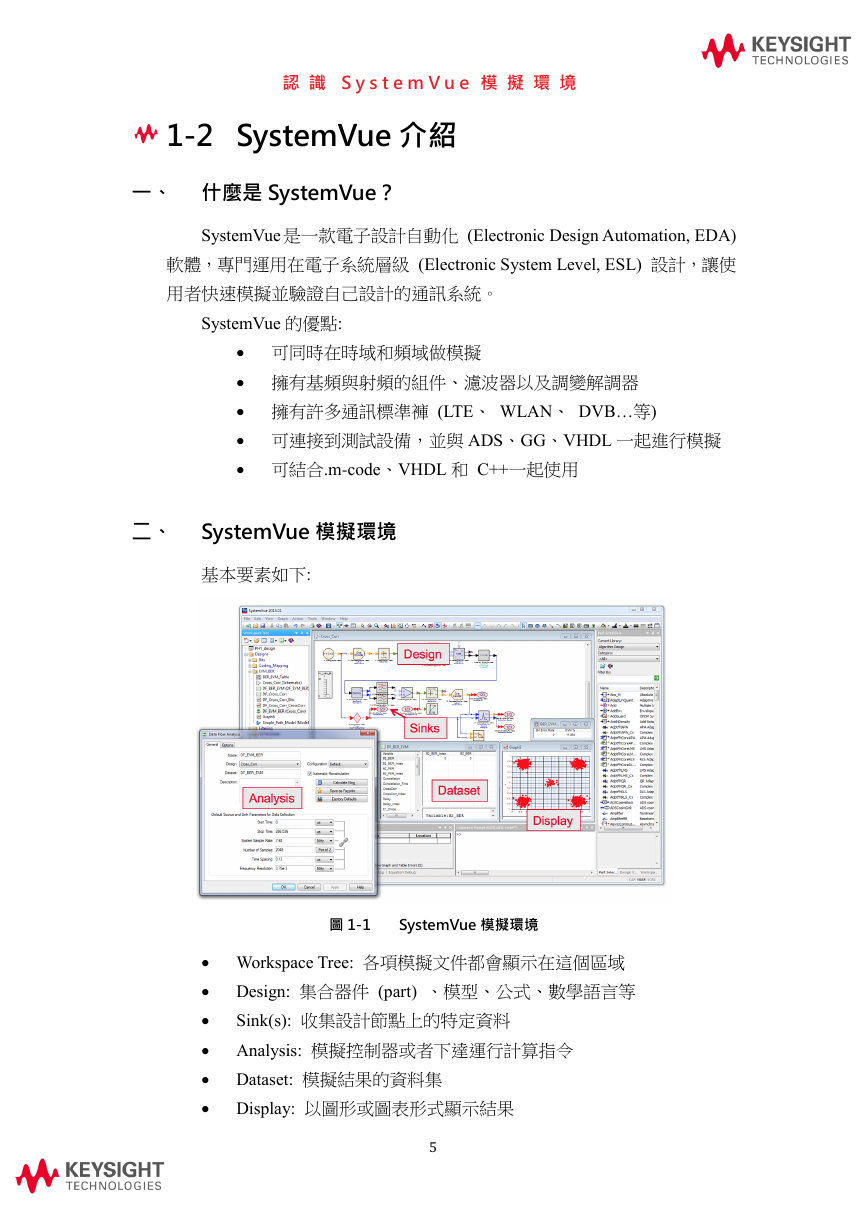

認識 S y s t e m V u e 模擬環境 1-2 SystemVue 介紹一、什麼是 SystemVue？ SystemVue 是一款電子設計自動化 (Electronic Design Automation, EDA) 軟體，專門運用在電子系統層級 (Electronic System Level, ESL) 設計，讓使用者快速模擬並驗證自己設計的通訊系統。 SystemVue 的優點: • 可同時在時域和頻域做模擬 • 擁有基頻與射頻的組件、濾波器以及調變解調器 • 擁有許多通訊標準褲 (LTE、 WLAN、 DVB…等) • 可連接到測試設備，並與 ADS、GG、VHDL 一起進行模擬 • 可結合.m-code、VHDL 和 C++一起使用二、 SystemVue 模擬環境基本要素如下: 圖 1-1 SystemVue 模擬環境 • Workspace Tree: 各項模擬文件都會顯示在這個區域 • Design: 集合器件 (part) 、模型、公式、數學語言等 • Sink(s): 收集設計節點上的特定資料 • Analysis: 模擬控制器或者下達運行計算指令 • Dataset: 模擬結果的資料集 • Display: 以圖形或圖表形式顯示結果 5

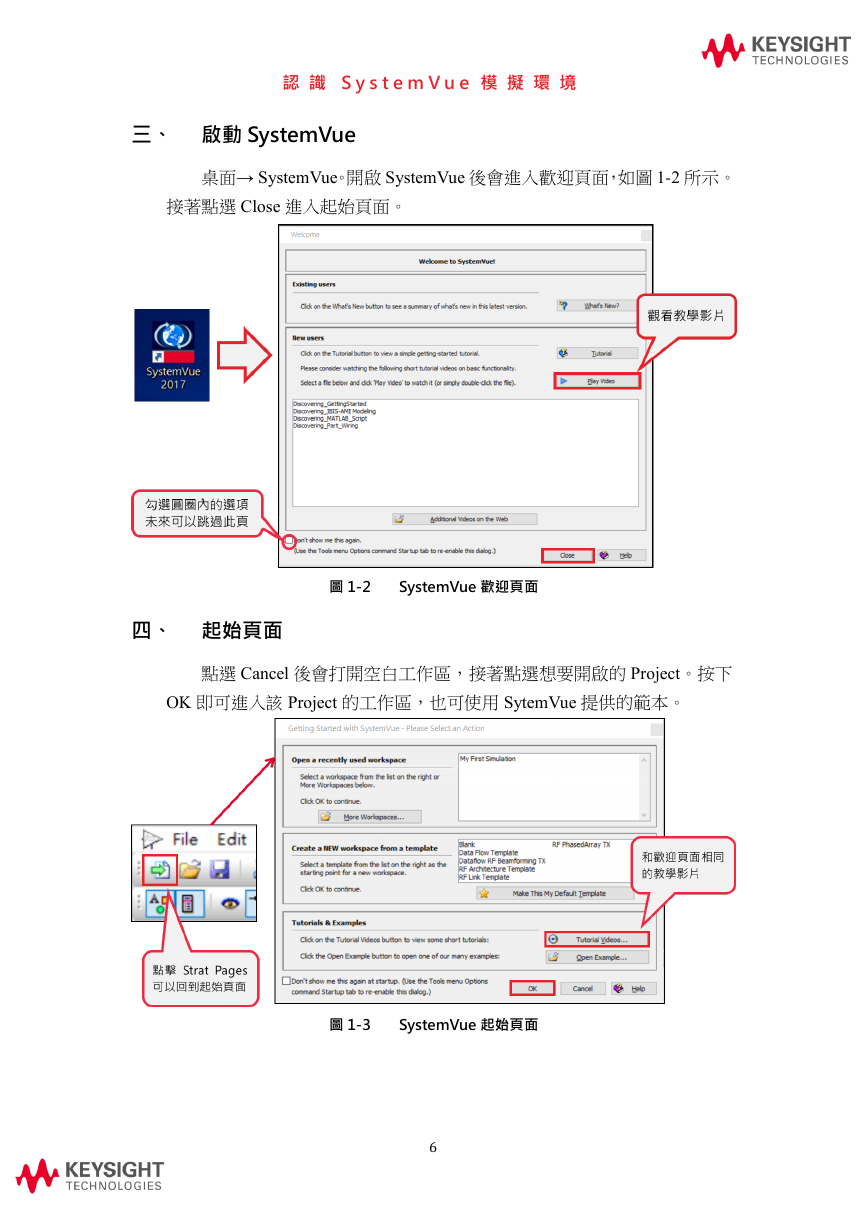

認識 S y s t e m V u e 模擬環境三、啟動 SystemVue 桌面→ SystemVue。開啟 SystemVue 後會進入歡迎頁面，如圖 1-2 所示。接著點選 Close 進入起始頁面。圖 1-2 SystemVue 歡迎頁面四、起始頁面點選 Cancel 後會打開空白工作區，接著點選想要開啟的 Project。按下 OK 即可進入該 Project 的工作區，也可使用 SytemVue 提供的範本。圖 1-3 SystemVue 起始頁面 6

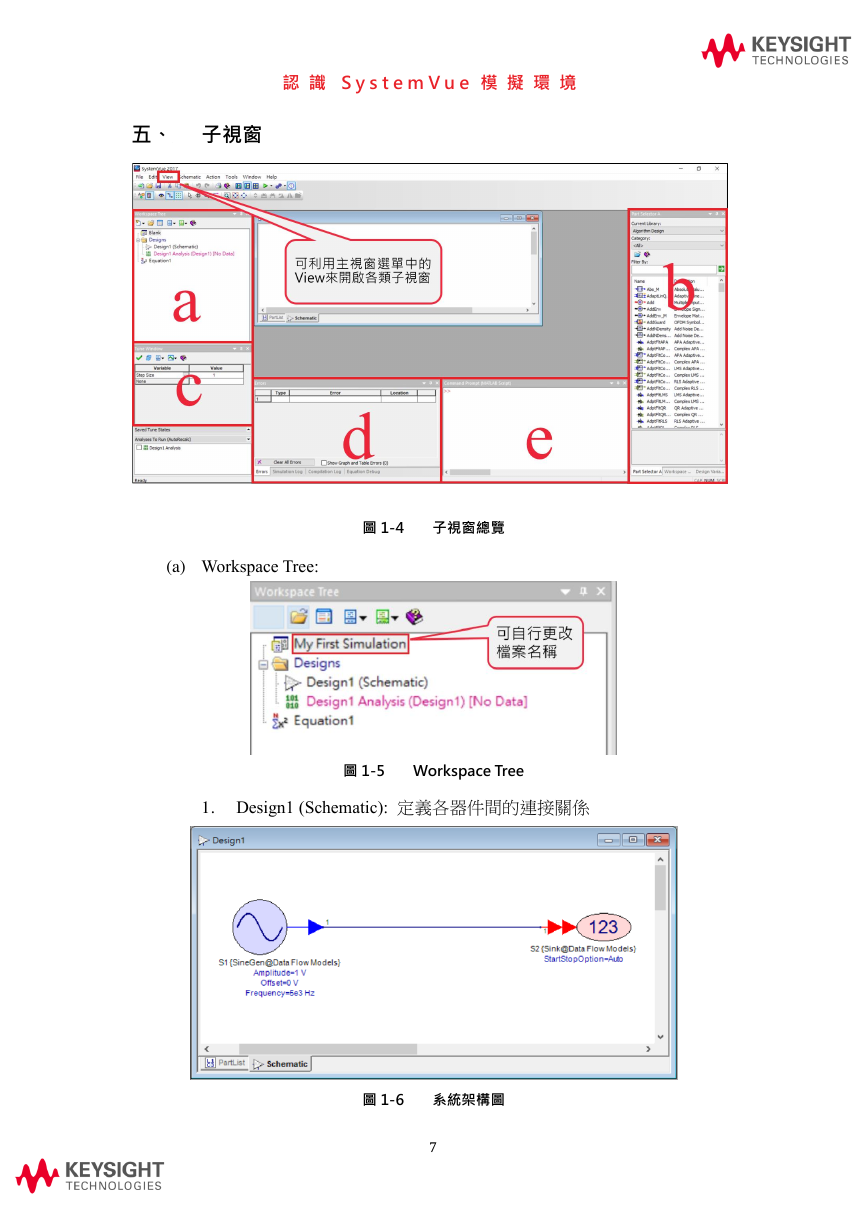

認識 S y s t e m V u e 模擬環境五、子視窗圖 1-4 子視窗總覽 (a) Workspace Tree: 圖 1-5 Workspace Tree 1. Design1 (Schematic): 定義各器件間的連接關係圖 1-6 系統架構圖 7
