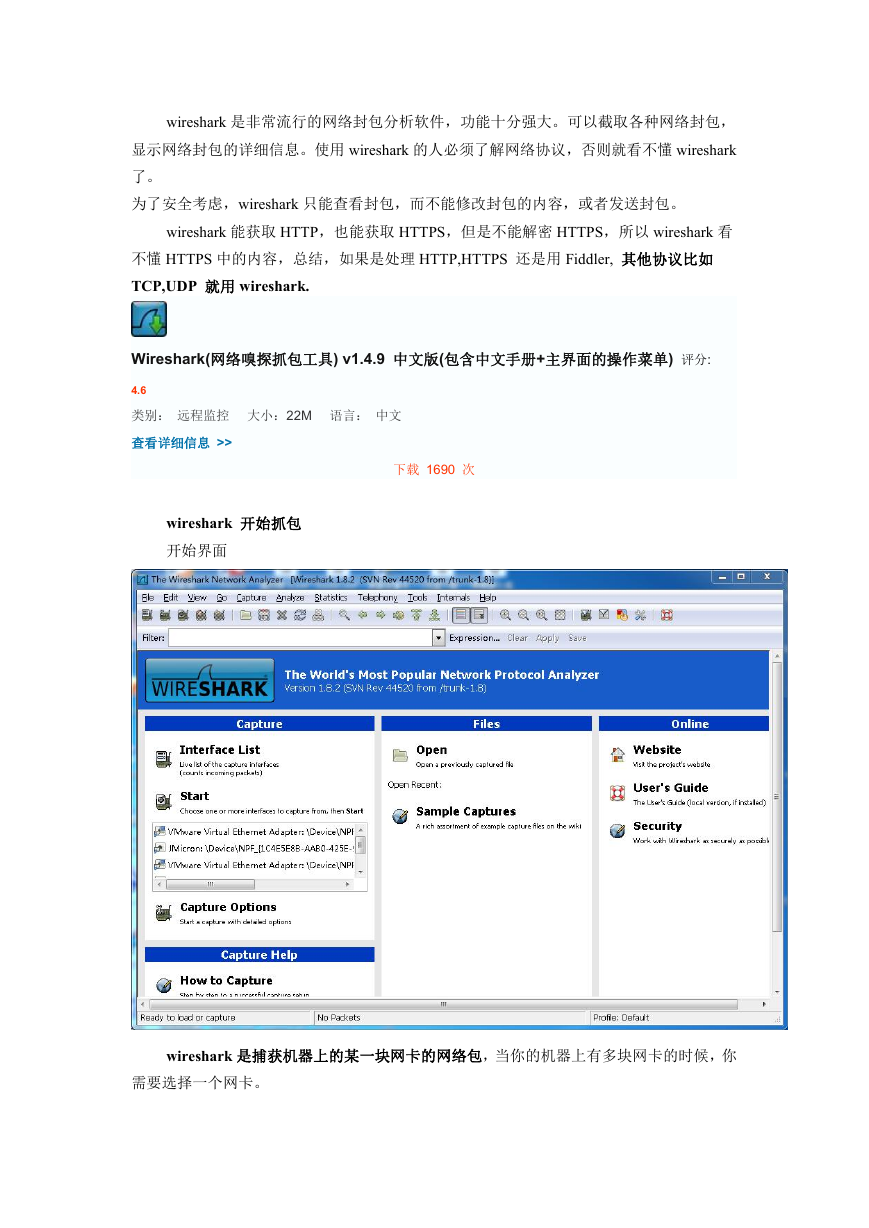

    wireshark 是非常流行的网络封包分析软件，功能十分强大。可以截取各种网络封包， 显示网络封包的详细信息。使用 wireshark 的人必须了解网络协议，否则就看不懂 wireshark 了。 为了安全考虑，wireshark 只能查看封包，而不能修改封包的内容，或者发送封包。 wireshark 能获取 HTTP，也能获取 HTTPS，但是不能解密 HTTPS，所以 wireshark 看 不懂 HTTPS 中的内容，总结，如果是处理 HTTP,HTTPS 还是用 Fiddler, 其他协议比如 TCP,UDP 就用 wireshark. Wireshark(网络嗅探抓包工具) v1.4.9 中文版(包含中文手册+主界面的操作菜单) 评分: 4.6 类别： 远程监控 大小：22M 语言： 中文 查看详细信息 >> 下载 1690 次 wireshark 开始抓包 开始界面 wireshark 是捕获机器上的某一块网卡的网络包，当你的机器上有多块网卡的时候，你 需要选择一个网卡。

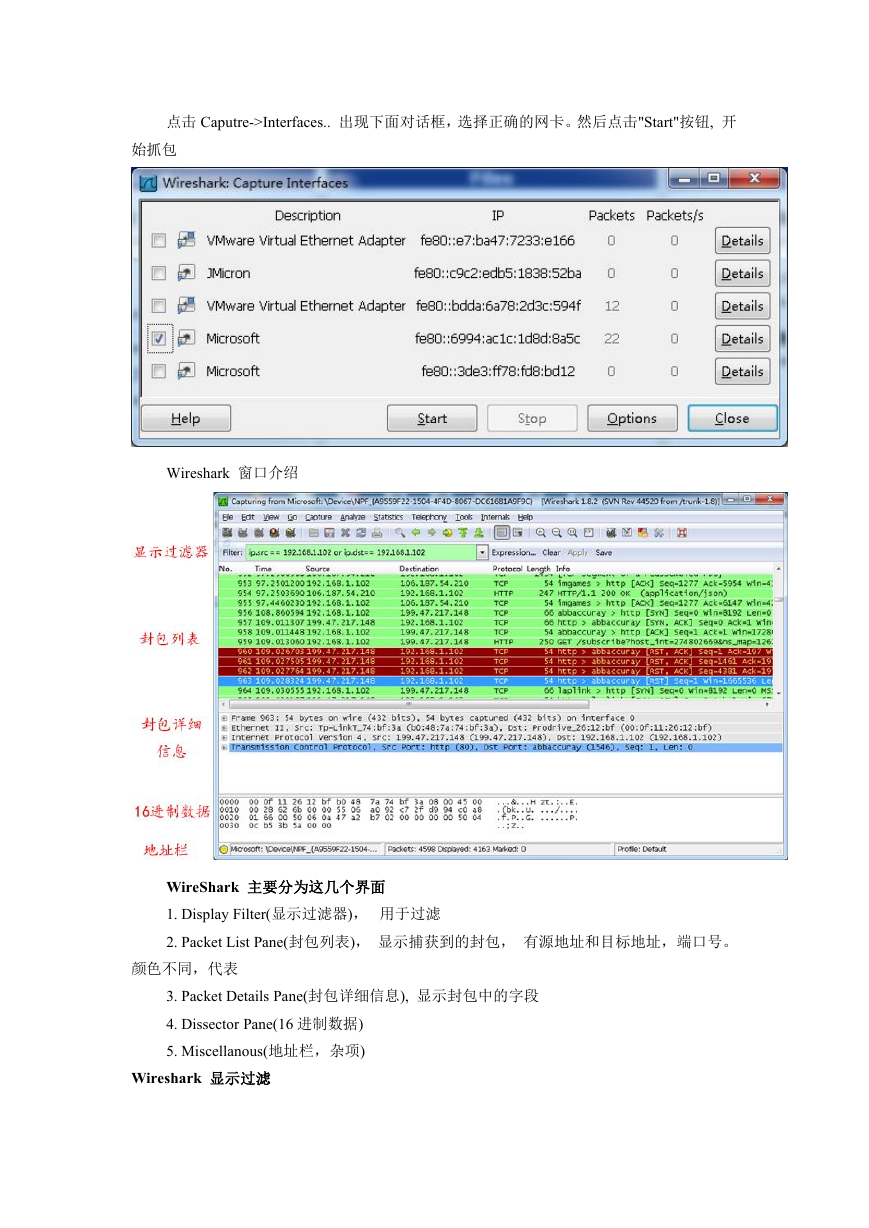

    点击 Caputre->Interfaces.. 出现下面对话框，选择正确的网卡。然后点击"Start"按钮, 开 始抓包 Wireshark 窗口介绍 WireShark 主要分为这几个界面 1. Display Filter(显示过滤器)， 用于过滤 2. Packet List Pane(封包列表)， 显示捕获到的封包， 有源地址和目标地址，端口号。 颜色不同，代表 3. Packet Details Pane(封包详细信息), 显示封包中的字段 4. Dissector Pane(16 进制数据) 5. Miscellanous(地址栏，杂项) Wireshark 显示过滤

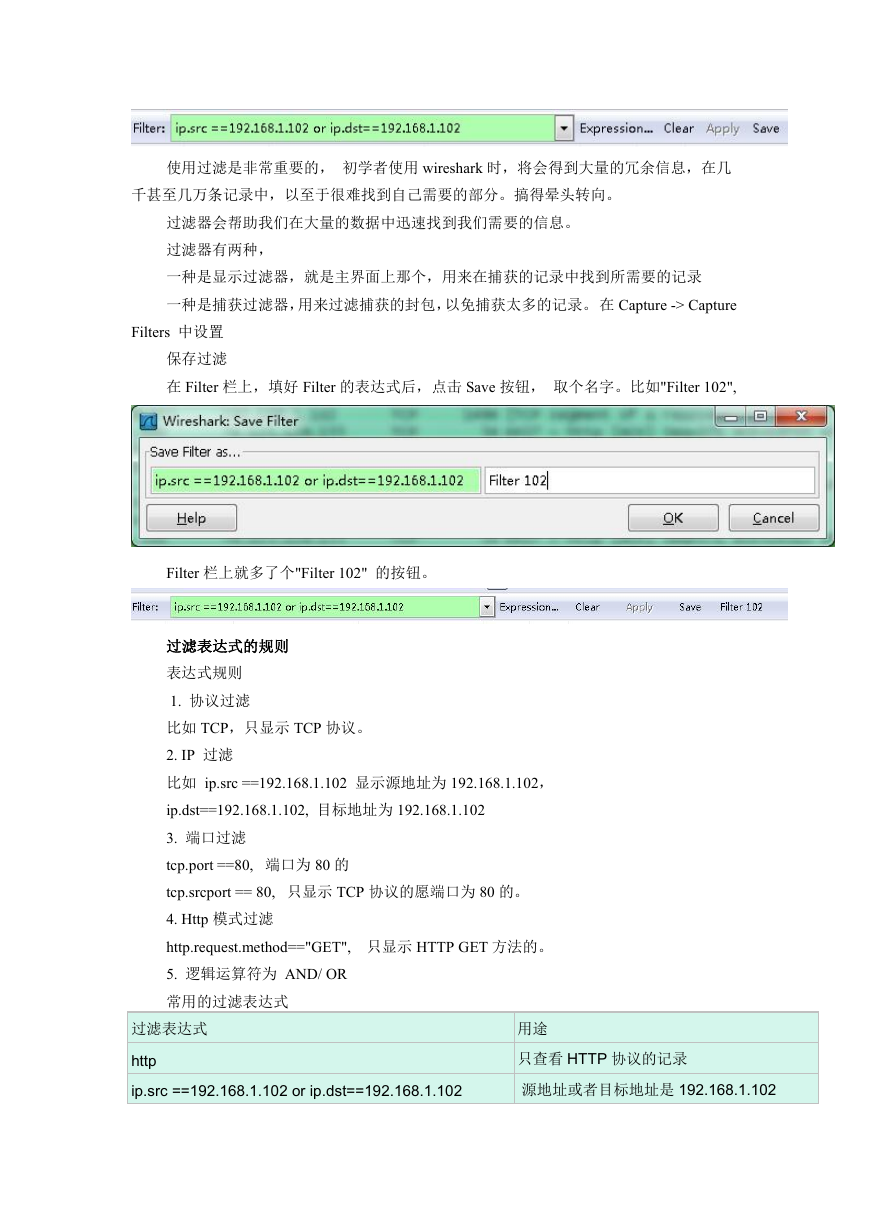

    使用过滤是非常重要的， 初学者使用 wireshark 时，将会得到大量的冗余信息，在几 千甚至几万条记录中，以至于很难找到自己需要的部分。搞得晕头转向。 过滤器会帮助我们在大量的数据中迅速找到我们需要的信息。 过滤器有两种， 一种是显示过滤器，就是主界面上那个，用来在捕获的记录中找到所需要的记录 一种是捕获过滤器，用来过滤捕获的封包，以免捕获太多的记录。 在 Capture -> Capture Filters 中设置 保存过滤 在 Filter 栏上，填好 Filter 的表达式后，点击 Save 按钮， 取个名字。比如"Filter 102", Filter 栏上就多了个"Filter 102" 的按钮。 过滤表达式的规则 表达式规则 1. 协议过滤 比如 TCP，只显示 TCP 协议。 2. IP 过滤 比如 ip.src ==192.168.1.102 显示源地址为 192.168.1.102， ip.dst==192.168.1.102, 目标地址为 192.168.1.102 3. 端口过滤 tcp.port ==80, 端口为 80 的 tcp.srcport == 80, 只显示 TCP 协议的愿端口为 80 的。 4. Http 模式过滤 http.request.method=="GET", 只显示 HTTP GET 方法的。 5. 逻辑运算符为 AND/ OR 常用的过滤表达式 过滤表达式 用途 http ip.src ==192.168.1.102 or ip.dst==192.168.1.102 只查看 HTTP 协议的记录 源地址或者目标地址是 192.168.1.102
    封包列表(Packet List Pane) 封包列表的面板中显示，编号，时间戳，源地址，目标地址，协议，长度，以及封包 信息。 你可以看到不同的协议用了不同的颜色显示。 你也可以修改这些显示颜色的规则， View ->Coloring Rules. 封包详细信息 (Packet Details Pane) 这个面板是我们最重要的，用来查看协议中的每一个字段。 各行信息分别为 Frame: 物理层的数据帧概况 Ethernet II: 数据链路层以太网帧头部信息 Internet Protocol Version 4: 互联网层 IP 包头部信息 Transmission Control Protocol: 传输层 T 的数据段头部信息，此处是 TCP Hypertext Transfer Protocol: 应用层的信息，此处是 HTTP 协议 wireshark 与对应的 OSI 七层模型
    TCP 包的具体内容 从下图可以看到 wireshark 捕获到的 TCP 包中的每个字段。 实例分析 TCP 三次握手过程 看到这， 基本上对 wireshak 有了初步了解， 现在我们看一个 TCP 三次握手的实例

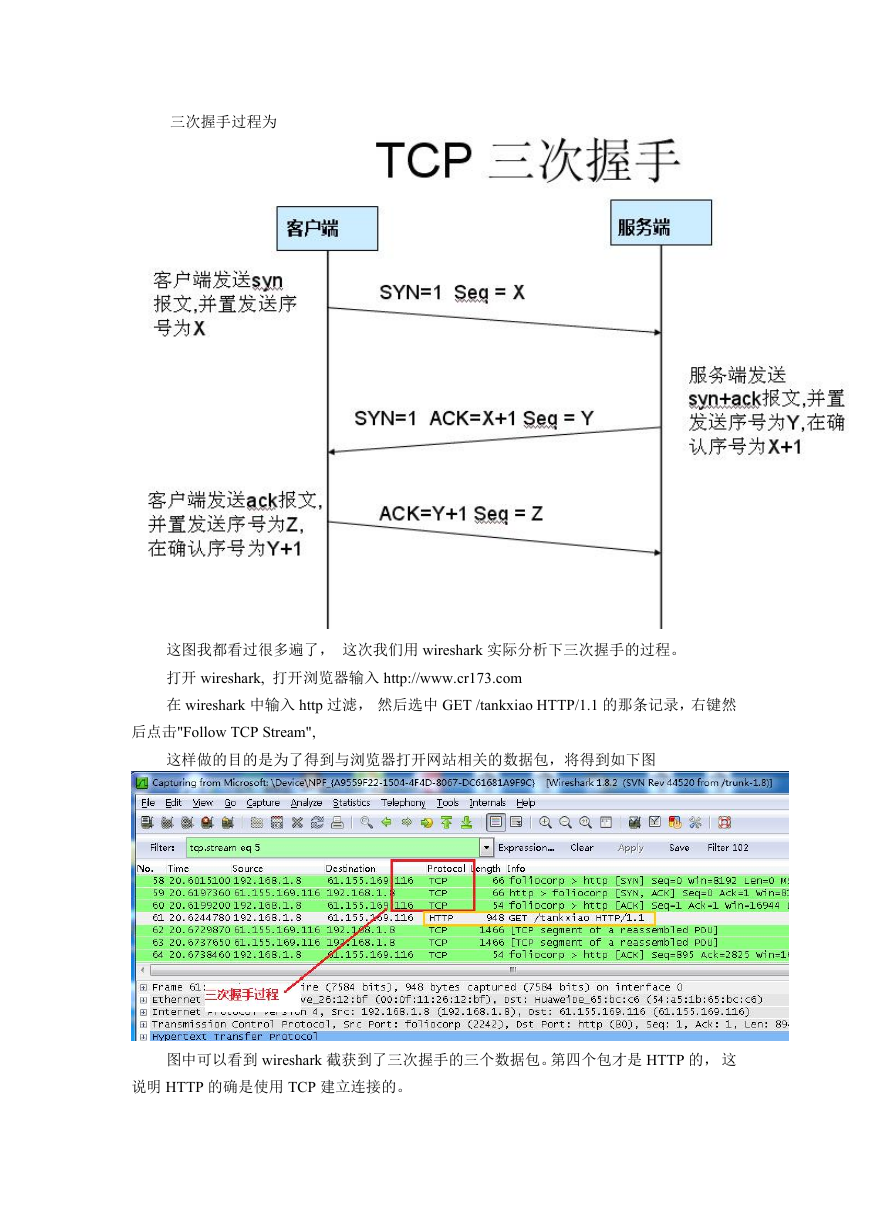

    三次握手过程为 这图我都看过很多遍了， 这次我们用 wireshark 实际分析下三次握手的过程。 打开 wireshark, 打开浏览器输入 http://www.cr173.com 在 wireshark 中输入 http 过滤， 然后选中 GET /tankxiao HTTP/1.1 的那条记录，右键然 后点击"Follow TCP Stream", 这样做的目的是为了得到与浏览器打开网站相关的数据包，将得到如下图 图中可以看到 wireshark 截获到了三次握手的三个数据包。第四个包才是 HTTP 的， 这 说明 HTTP 的确是使用 TCP 建立连接的。

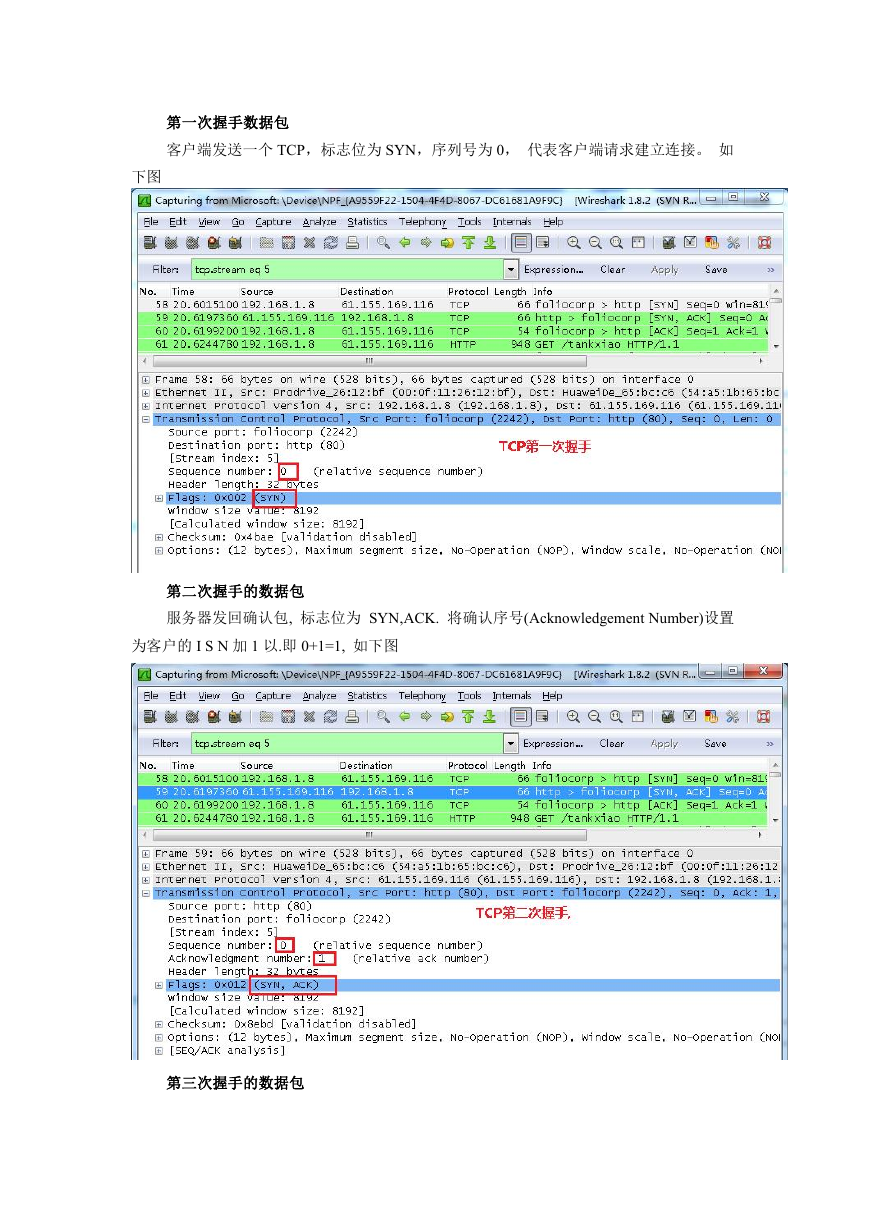

    第一次握手数据包 客户端发送一个 TCP，标志位为 SYN，序列号为 0， 代表客户端请求建立连接。 如 下图 第二次握手的数据包 服务器发回确认包, 标志位为 SYN,ACK. 将确认序号(Acknowledgement Number)设置 为客户的 I S N 加 1 以.即 0+1=1, 如下图 第三次握手的数据包

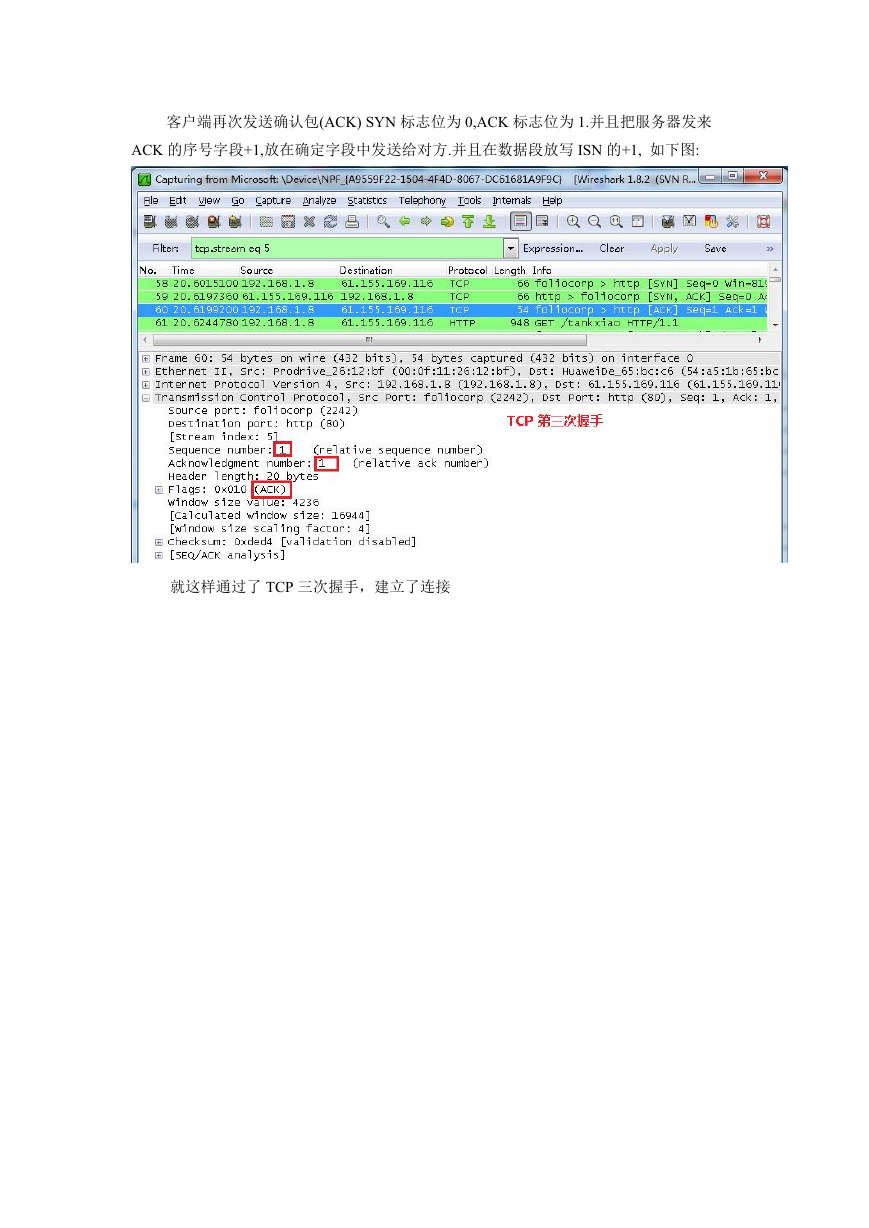

    客户端再次发送确认包(ACK) SYN 标志位为 0,ACK 标志位为 1.并且把服务器发来 ACK 的序号字段+1,放在确定字段中发送给对方.并且在数据段放写 ISN 的+1, 如下图: 就这样通过了 TCP 三次握手，建立了连接
