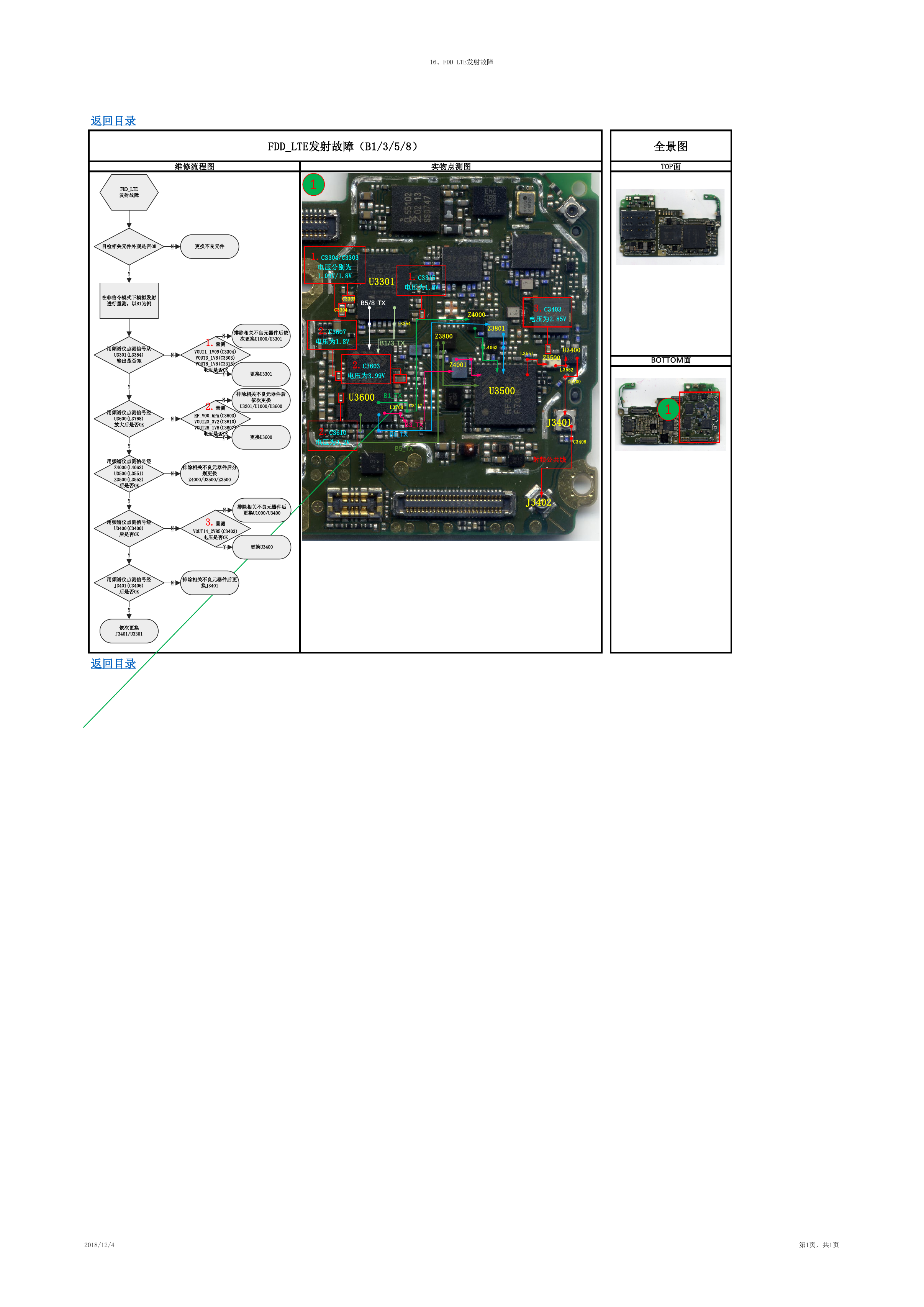

16、FDD LTE发射故障 FDD_LTE发射故障（B1/3/5/8） 维修流程图 实物点测图 全景图 TOP面 1 1.C3304/C3303 电压分别为 1.09V/1.8V U3301 1.C3315 电压为1.8V C3303 B5/8_TX C3304 2.C3607 电压为1.8V L3354 B1/3_TX 2.C3603 电压为3.99V U3600 B1_TX 2.C3610 电压为3.2V L3768 C3717 B3_TX B8_TX B5_TX Z4000 Z3801 L4062 Z3800 Z4001 U3500 3.C3403 电压为2.85V L3551 Z3500 U3400 L3552 C3400 J3401 C3406 射频公共线 J3402 BOTTOM面 1 返回目录 FDD_LTE 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B1为例 用频谱仪点测信号从 U3301(L3354) 输出是否OK Y 用频谱仪点测信号经 U3600(L3768) 放大后是否OK Y 用频谱仪点测信号经 Z4000(L4062) U3500(L3551) Z3500(L3552) 后是否OK Y 用频谱仪点测信号经 U3400(C3400) 后是否OK Y 用频谱仪点测信号经 J3401(C3406) 后是否OK Y 依次更换 J3401/U3301 返回目录 N 1.量测 排除相关不良元器件后依 次更换U1000/U3301 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后 依次更换 U3201/U1000/U3600 RF_VO0_WPA(C3603) VOUT23_3V2(C3610) VOUT28_1V8(C3607) 电压是否OK Y 更换U3600 排除相关不良元器件后分 别更换 Z4000/U3500/Z3500 排除相关不良元器件后 更换U1000/U3400 N 3.量测 VOUT14_2V85(C3403) 电压是否OK Y 更换U3400 排除相关不良元器件后更 换J3401 N N N N N 2018/12/4 第1页，共1页
