DC_E521_UM.book Page 1 Wednesday, November 23, 2005 3:45 PM
DC E521 數位相機
使用手冊
歡迎使用
DC_E521_UM.book Page 2 Wednesday, November 23, 2005 3:45 PM
版權
明基電通股份有限公司 2005 年版權所有。保留所有權利。未經本公司書面許可,不得以
任何形式或以電子、機械、磁學、光學、化學、人工等其他任何方式複製、傳送、轉錄本
出版物的任何部分,也不得將任何部分儲存至索引系統中或翻譯成任何語言或電腦語言。
免責聲明
明基電通股份有限公司不對本文所述的內容做出任何表示或擔保,無論是明示或暗示的擔
保。此外,特別聲明排除任何有關保證、適銷性或符合特定用途的擔保。明基電通股份有
限公司保留修訂本文件的權利,且可隨時修改本文內容,本公司對於此類修訂或變更不具
有通知任何人的義務。
妥善保管您的相機
• 請勿在以下環境中使用相機:溫度低於 0ºC 或高於 40ºC。
• 請勿在下列環境中使用或存放相機:
– 陽光直射之處
– 潮濕、多塵之處
– 空調、電暖爐或其他熱源附近
– 受陽光直射的密封汽車內
– 不平穩的地點
• 若相機不慎受潮,應儘速以乾布擦拭。
• 鹽分或海水可能對相機造成嚴重損壞。
• 切勿使用酒精等有機溶劑清潔您的相機。
• 若鏡頭或取景窗髒汙,請使用鏡頭專用軟刷或軟布清潔鏡頭。請勿以手指觸摸鏡頭。
• 為避免電擊危險,請勿自行拆解或維修相機。
• 水份可能導致火災或電擊,請將您的相機存放於乾燥之處。
• 請勿於雨天或下雪時於戶外使用相機。
• 請勿在水中或近水處使用相機。
• 若異物或水份不慎進入相機,請立即關閉電源並取出電池。 取出異物或擦乾水份,並送
至維修中心檢修。
• 請儘速將所拍攝檔案傳輸至電腦內,以免遺失。
文
中
體
繁
DC_E521_UM.book Page iii Wednesday, November 23, 2005 3:45 PM
BenQ DC 5530 User’s Manual
目錄
1. 熟悉 DC E521 ....................................................................... 1
1.1 檢查包裝中的物品........................................................ 1
1.2 DC E521 元件................................................................ 1
1.2.1 前視圖................................................................ 1
1.2.2 後視圖................................................................ 2
1.2.3 LED 指示燈......................................................... 2
2. 準備使用 DC E521............................................................... 3
2.1 安裝電池 ....................................................................... 3
2.2 電池充電 ....................................................................... 3
2.3 插入與取出 SD 記憶卡 ................................................. 4
2.4 設定日期與時間............................................................ 4
3. 使用 DC E521 ....................................................................... 5
3.1 快照模式 ....................................................................... 5
3.1.1 開始拍攝相片 ..................................................... 5
3.1.2 快照模式 OLED 螢幕資訊 .................................... 6
3.1.3 更改相機設定 ..................................................... 7
3.1.4 設定拍攝模式 ..................................................... 7
3.1.5 使用閃光燈......................................................... 8
3.1.6 使用自拍器......................................................... 8
3.1.7 使用連拍 ............................................................ 9
3.1.8 使用光學變焦 ..................................................... 9
3.1.9 使用數位變焦 ..................................................... 9
3.1.10 改變焦距 .......................................................... 10
3.1.11 調整曝光值....................................................... 10
3.1.12 快照模式功能表設定 ......................................... 10
3.1.12.1快照模式功能表 ......................................... 10
3.1.12.2使用間隔拍攝............................................. 12
3.2 影片模式 ..................................................................... 13
目錄
iii
DC_E521_UM.book Page iv Wednesday, November 23, 2005 3:45 PM
繁
體
中
文
BenQ DC 5530 User’s Manual
3.2.1 影片模式 OLED 螢幕資訊 .................................. 13
3.2.2 影片模式功能表設定 ......................................... 13
3.2.2.1 影片模式功能表 ......................................... 13
3.2.3 預約錄影 .......................................................... 15
3.3 播放模式 ..................................................................... 15
3.3.1 播放模式 OLED 螢幕資訊 (相片)..................... 15
3.3.2 檢視影像 .......................................................... 16
3.3.2.1 放大影像.................................................... 16
3.3.2.2 縮圖顯示 (索引播放)............................... 16
3.3.2.3 語音記事.................................................... 16
3.3.3 刪除檔案 .......................................................... 17
3.3.4 播放模式功能表設定 ......................................... 17
3.3.4.1 播放模式功能表 ......................................... 17
3.3.5 播放模式 OLED 螢幕資訊 (影片)..................... 18
3.3.6 播放短片 .......................................................... 18
3.4 設定模式 ..................................................................... 19
3.4.1 設定模式功能表 ................................................ 19
4. 與 PC 相關的功能 ............................................................. 22
4.1 附贈軟體 ..................................................................... 22
4.2 USB 模式..................................................................... 23
4.3 PictBridge 模式............................................................ 23
5. 疑難排解............................................................................. 24
6. 規格 ..................................................................................... 26
7. 服務資訊............................................................................. 27
iv
目錄
DC_E521_UM.book Page 1 Wednesday, November 23, 2005 3:45 PM
1 熟悉 DC E521
1.1 檢查包裝中的物品
請小心打開包裝盒並檢查下列物品是否齊全。
使用手冊
1.
2. DC E521 數位相機
3. USB 連接線
4. 鋰離子電池
5. 腕帶
6. DC E521 軟體光碟
7. 電池充電器
(DLC-02)
文
中
體
繁
8. 電源變壓器
9.
AV 纜線
如果缺少任何物品或發生損壞,請與經銷商聯繫。請妥善保管包裝材料,以備將來
需要送修時使用。
1.2 DC E521 元件
1.2.1 前視圖
快門按鈕
1.
2. 電源按鈕
3. 狀態指示燈 (LED)
4. 內建閃光燈
5. 自拍指示燈 (LED)
6. 揚聲器
7. 鏡頭 / 鏡頭蓋
8. 三角架底座
9. 麥克風
熟悉 DC E521
1
DC_E521_UM.book Page 2 Wednesday, November 23, 2005 3:45 PM
1.2.2 後視圖
OLED 螢幕
1.
2. 播放快速鍵
3. 拍攝快速鍵
4. 腕帶孔
5. USB / AV 連接埠
6. 導覽器 -- 四向按鈕和
OK 按鈕
7. MENU (功能表)按鈕
8. DISP (顯示)按鈕
繁
體
中
文
1.2.3 LED 指示燈
指示燈
狀態
恆亮綠色
狀態指示燈 (LED)
說明
• 相機電源已開啟且已準備就緒可供使用。
• 正在連接 USB。
• 相機正處於省電模式。。
閃爍綠色
• 相機正在處理或存取資料。
閃爍橘黃色
• 有錯誤或警告資訊。
自拍指示燈 (LED)
恆亮紅色
閃爍紅色
• 啟動了聲音錄製或影片錄製功能。
• 啟動了自拍或間隔拍攝功能。
• 本數位相機上的 OLED 採用複雜的技術製造,但螢幕上仍然可能存在一些亮點或顯示不正常的顏
色。這是正常現象,並非螢幕故障,亦不影響您使用本相機所拍得之照片。
2
熟悉 DC E521
文
中
體
繁
DC_E521_UM.book Page 3 Wednesday, November 23, 2005 3:45 PM
2 準備使用 DC E521
2.1 安裝電池
我們強烈建議您於使用本相機時只使用指定的鋰離
子充電電池。在裝入或取出電池之前,請確保相機
的電源已關閉。
裝入電池:
1. 打開電池 /SD 記憶卡蓋 (A)。
2. 按照圖 (B) 所示的正確方向裝入電池。
3. 將電池往下推,直到電池鎖桿卡入定位 (C)。
4. 關閉電池 /SD 記憶卡蓋 (D)。
取出電池:
1. 打開電池 /SD 記憶卡蓋。
2. 鬆開電池鎖定桿。
3. 電池些微彈出後,輕輕將其完全拉出。
A
B
C
D
2.2 電池充電
電池電量狀態會影響 DC E521 的性能。要發揮電池最大的效能及壽命,建議您使用
指定的充電組 ( 充電器和 AC 電源轉接器 ) 將電池的電力充足,接著於正常使用的情
況下至少完整放電一次。在裝入電池之前,請確保相機的電源已關閉。
1. 請依圖例將電池裝入充電器。
2. 將 AC 電源轉接器的一端連接到充電器
3. 將交流電源變壓器的另一端連接到牆壁
電源插座。
4. 電池充電時,充電器的指示燈會顯示為
紅色。 電池充滿電後,指示燈會變成綠
色。
充電時間長度與周圍環境溫度及電池狀
態有關。
• DC E521 必須與指定充電器組搭配使用。因使用不正確的變壓器而導致的損壞不在保修範圍內。
在取出電池之前,請務必關閉相機的電源。
• 充電或使用時,電池可能會變熱。這是正常現象,並非故障。
• 在寒冷環境下使用相機時,請將相機與電池放在衣袋中或其他溫暖環境中,使其保持正常溫度。
準備使用 DC E521
3
DC_E521_UM.book Page 4 Wednesday, November 23, 2005 3:45 PM
繁
體
中
文

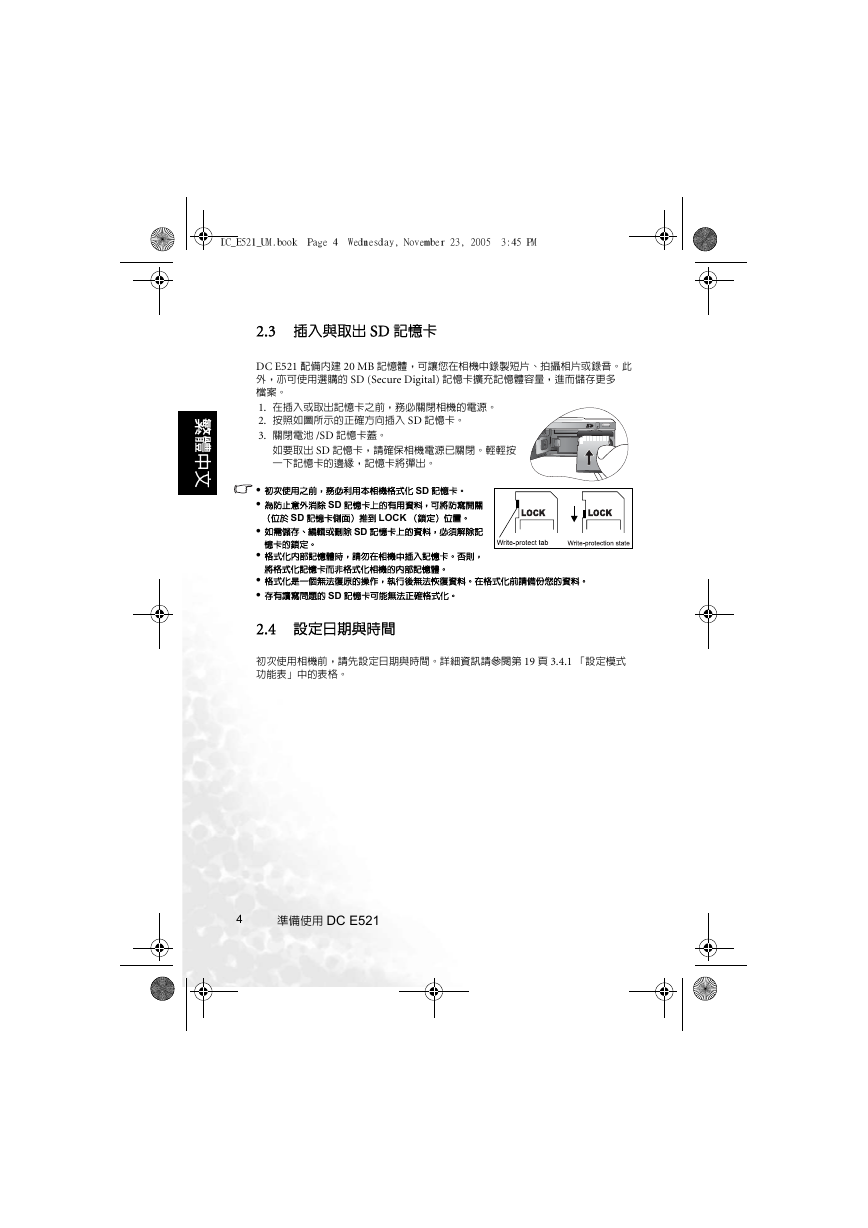

2.3 插入與取出 SD 記憶卡
DC E521 配備內建 20 MB 記憶體,可讓您在相機中錄製短片、拍攝相片或錄音。此
外,亦可使用選購的 SD (Secure Digital) 記憶卡擴充記憶體容量,進而儲存更多
檔案。
1. 在插入或取出記憶卡之前,務必關閉相機的電源。
2. 按照如圖所示的正確方向插入 SD 記憶卡。
3. 關閉電池 /SD 記憶卡蓋。
如要取出 SD 記憶卡,請確保相機電源已關閉。輕輕按
一下記憶卡的邊緣,記憶卡將彈出。
• 初次使用之前,務必利用本相機格式化 SD 記憶卡。
• 為防止意外消除 SD 記憶卡上的有用資料,可將防寫開關
(位於 SD 記憶卡側面)推到 LOCK (鎖定)位置。
• 如需儲存、編輯或刪除 SD 記憶卡上的資料,必須解除記
憶卡的鎖定。
• 格式化內部記憶體時,請勿在相機中插入記憶卡。否則,
將格式化記憶卡而非格式化相機的內部記憶體。
• 格式化是一個無法復原的操作,執行後無法恢復資料。在格式化前請備份您的資料。
• 存有讀寫問題的 SD 記憶卡可能無法正確格式化。
2.4 設定日期與時間
初次使用相機前,請先設定日期與時間。詳細資訊請參閱第 19 頁 3.4.1 「設定模式
功能表」中的表格。
4
準備使用 DC E521
