封面

重要信息

1. 产品说明

(1) 包装箱内有哪些物件?

(2) 投影机介绍

供您享用的产品性能：

关于该用户手册

(3) 投影机各部位名称

投影机的顶部和屏幕侧面

投影机的终端面板一侧

移除并安装配线盖

顶部功能

终端面板的功能

(4) 遥控器各部位的名称

安装电池

遥控器操作注意事项

无线遥控器的操作范围

(5) CD-ROM 上附带的软件的操作环境

操作环境

2. 投射影像 (基本操作)

(1) 投射影像的流程

(2) 连接电脑/连接电源线

(3) 启动投影机

开机画面之说明 (菜单语言选择画面)

(4) 选择信号源

选择电脑或视频信号源

(5) 调整图片尺寸和位置

调整水平/垂直位置

调整焦距 (聚焦环)

调整倾斜 (俯仰脚)

微调垂直倾斜

调整尺寸 [数码变焦]

(6) 手动修正梯形失真

用机箱上的键进行调整

用遥控器进行调整

(7) 自动改善电脑信号

使用自动调整功能调整影像

(8) 调高或调低音量

(9) 关闭投影机

(10) 移动投影机时

3. 便利的功能

(1) 取消影像和声音

(2) 冻结图片

(3) 放大图片

(4) 改变节能模式/查看节能效果

使用节能模式 [节能模式]

查看节能效果 [CO2 减排提示]

(5) 防止有人未经允许使用投影机 [安全]

(6) 使用电脑线 (VGA) 操作投影机 (Virtual Remote Tool)

(7) 通过 USB 导线从投影机的遥控器操作您电脑的鼠标功能 (遥控鼠标功能)

(8) 通过 USB 导线从投影机投射您电脑的屏幕影像 (USB 显示)

(9) 使用 HTTP 浏览器控制投影机

(10) 通过局域网控制投影机 (PC Control Utility Pro 4/Pro 5)

(11) 通过局域网从投影机投射您电脑的屏幕影像 (Image Express Utility Lite)

从 USB 存储器或 SD 卡启动 Image Express Utility Lite

(12) 从某一角度投射影像 (Image Express Utility Lite 中的 Geometric Correction Tool)

使用 GCT 的便利

从某一角度投射影像 (GCT)

(13) 连接麦克风

4. 使用阅读器

(1) 使用阅读器的便利

(2) 投射 USB 存储设备中储存的影像

(3) 将 PowerPoint 文件转换成幻灯片 (Viewer PPT Converter 3.0)

5. 使用屏幕菜单

(1) 使用菜单

(2) 菜单元素

(3) 菜单项目清单

(4) 菜单说明及功能 [信号源]

电脑

HDMI1 和 2

视频

S-视频

阅读器

网络

USB 显示

(5) 菜单说明及功能 [调整]

[图片]

[影像选项]

(6) 菜单说明及功能 [设置]

[通用]

[菜单]

[安装]

[可选项(1)]

[可选项(2)]

设置用于有线局域网连接的投影机 [有线局域网]

设置用于无线局域网连接的投影机 (配备有可选的 USB 无线 LAN 部件) [无线局域网]

(7) 菜单说明及功能 [信息]

[使用时间]

[信号源]

[有线局域网]

[无线局域网]

[VERSION]

[其他]

(8) 菜单说明及功能 [重置]

返回到工厂默认 [重置]

6. 安装和连接

(1) 设置屏幕和投影机

(2) 进行连接

连接电脑

连接到外部控制器

连接 DVD 播放机或者其他 AV 装置

连接组合输入

连接 HDMI 输入

连接到有线局域网

连接到无线局域网 (可选: NP02LM)

7. 保养

(1) 清洁过滤网

(2) 清洁投射窗口

(3) 清洁机箱

(4) 更换灯泡和过滤网

8. 附录

(1) 故障排除

指示灯信息

常见问题以及解决方法

如果没有图像，或者图像显示不正常。

(2) 规格

(3) 机箱尺寸

(4) D-Sub 电脑输入连接器的针分配

(5) 兼容性输入信号清单

(6) 控制串口编码和线路连接

(7) 故障排除核对清单

(8) TCO 认证

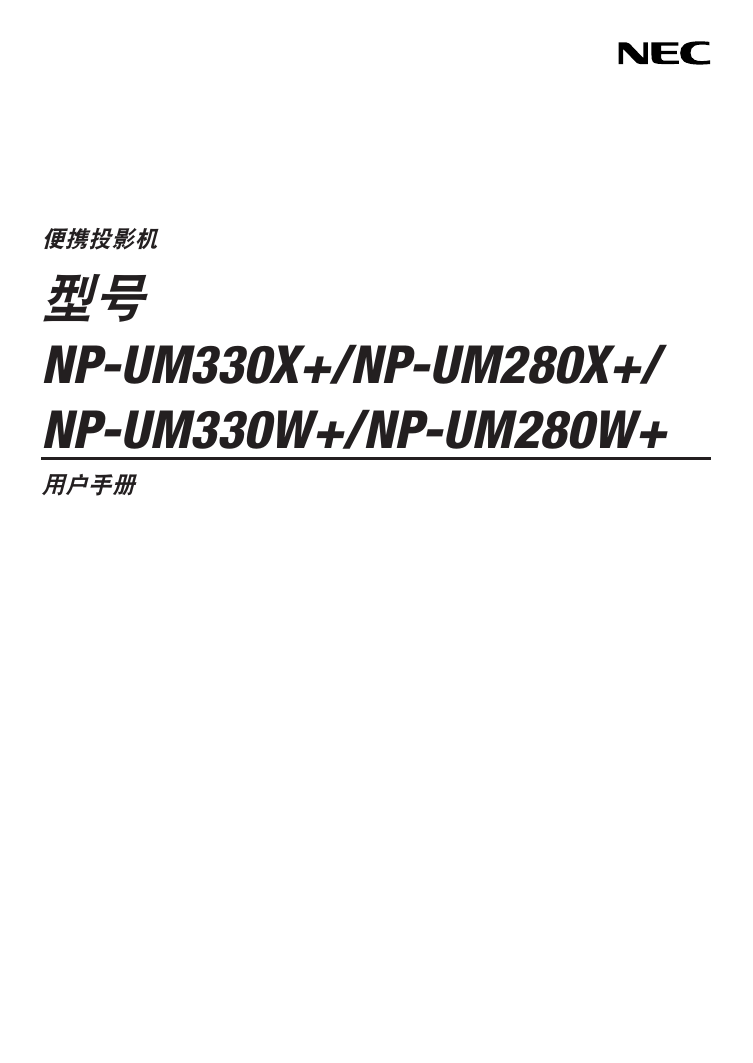

便携投影机型号 NP-UM330X+/NP-UM280X+/ NP-UM330W+/NP-UM280W+ 用户手册

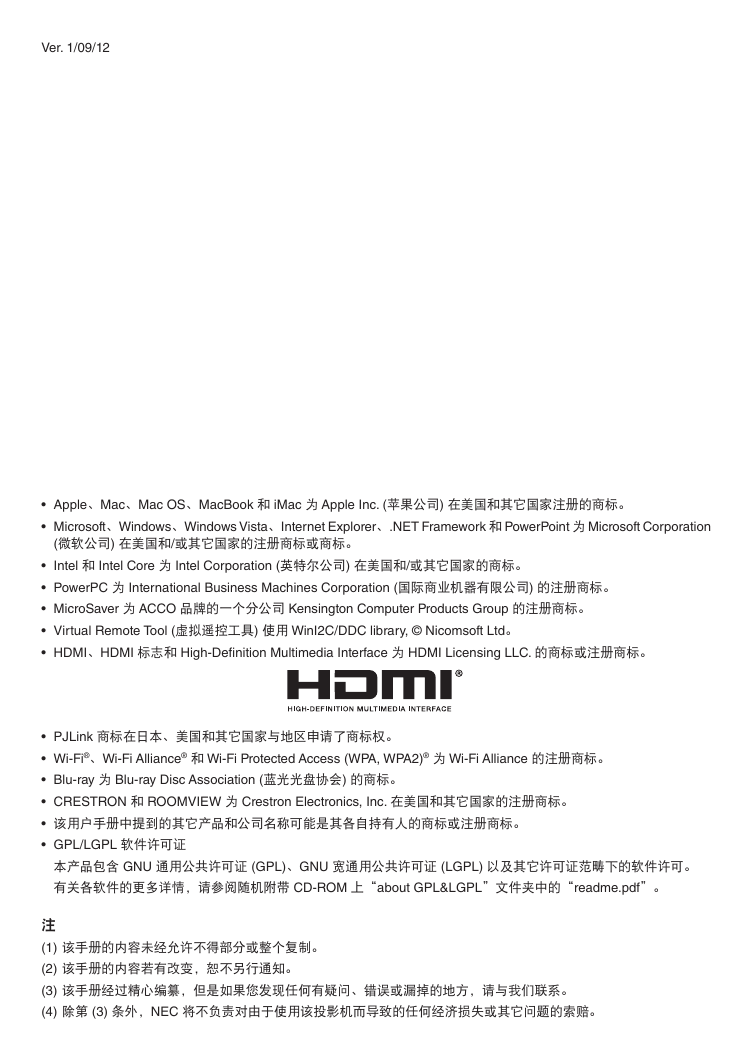

Ver. 1/09/12 • Apple、Mac、Mac OS、MacBook 和 iMac 为 Apple Inc. (苹果公司) 在美国和其它国家注册的商标。 • Microsoft、Windows、Windows Vista、Internet Explorer、.NET Framework 和 PowerPoint 为 Microsoft Corporation (微软公司) 在美国和/或其它国家的注册商标或商标。 • Intel 和 Intel Core 为 Intel Corporation (英特尔公司) 在美国和/或其它国家的商标。 • PowerPC 为 International Business Machines Corporation (国际商业机器有限公司) 的注册商标。 • MicroSaver 为 ACCO 品牌的一个分公司 Kensington Computer Products Group 的注册商标。 • Virtual Remote Tool (虚拟遥控工具) 使用 WinI2C/DDC library, © Nicomsoft Ltd。 • HDMI、HDMI 标志和 High-Denition Multimedia Interface 为 HDMI Licensing LLC. 的商标或注册商标。 • PJLink 商标在日本、美国和其它国家与地区申请了商标权。 • Wi-Fi®、Wi-Fi Alliance® 和 Wi-Fi Protected Access (WPA, WPA2)® 为 Wi-Fi Alliance 的注册商标。 • Blu-ray 为 Blu-ray Disc Association (蓝光光盘协会) 的商标。 • CRESTRON 和 ROOMVIEW 为 Crestron Electronics, Inc. 在美国和其它国家的注册商标。 • 该用户手册中提到的其它产品和公司名称可能是其各自持有人的商标或注册商标。 • GPL/LGPL 软件许可证本产品包含 GNU 通用公共许可证 (GPL)、GNU 宽通用公共许可证 (LGPL) 以及其它许可证范畴下的软件许可。有关各软件的更多详情，请参阅随机附带 CD-ROM 上“about GPL&LGPL”文件夹中的“readme.pdf”。注 (1) 该手册的内容未经允许不得部分或整个复制。 (2) 该手册的内容若有改变，恕不另行通知。 (3) 该手册经过精心编纂，但是如果您发现任何有疑问、错误或漏掉的地方，请与我们联系。 (4) 除第 (3) 条外，NEC 将不负责对由于使用该投影机而导致的任何经济损失或其它问题的索赔。

重要信息安全注意事项注意事项开始使用 NEC 投影机之前，请仔细阅读本手册并妥善保管以便将来查阅。注意注意欲关掉主电源，必须将插头从电源插座拔出。电源插座应该尽量安装在靠近投影机，并易于操作之处。为防触电，请勿打开机箱。投影机内部有高压元件。有关维修事宜请委托给有资格的 NEC 维修服务人员。本符号用来警告用户：投影机内的未绝缘电压可能足以导致电击。因此，请勿接触投影机内部的任何部件，以防发生危险。本符号用来提醒用户：包含有关投影机操作及维修的重要信息。应仔细阅读本信息，以免发生问题。警告：为了防止火灾或者电击，应避免投影机淋雨或者暴露在潮湿之处。除非管脚被完全插入，否则投影机的插头不能用在延长线电源插座或其它插座上。注意切勿长时间显示静止影像。此举会令这些静止影像暂时残留在 LCD 液晶面板表面。此种情况发生时，可通过继续使用投影机的方法来解决。前面的影像造成的静像背景会即时消失。 i

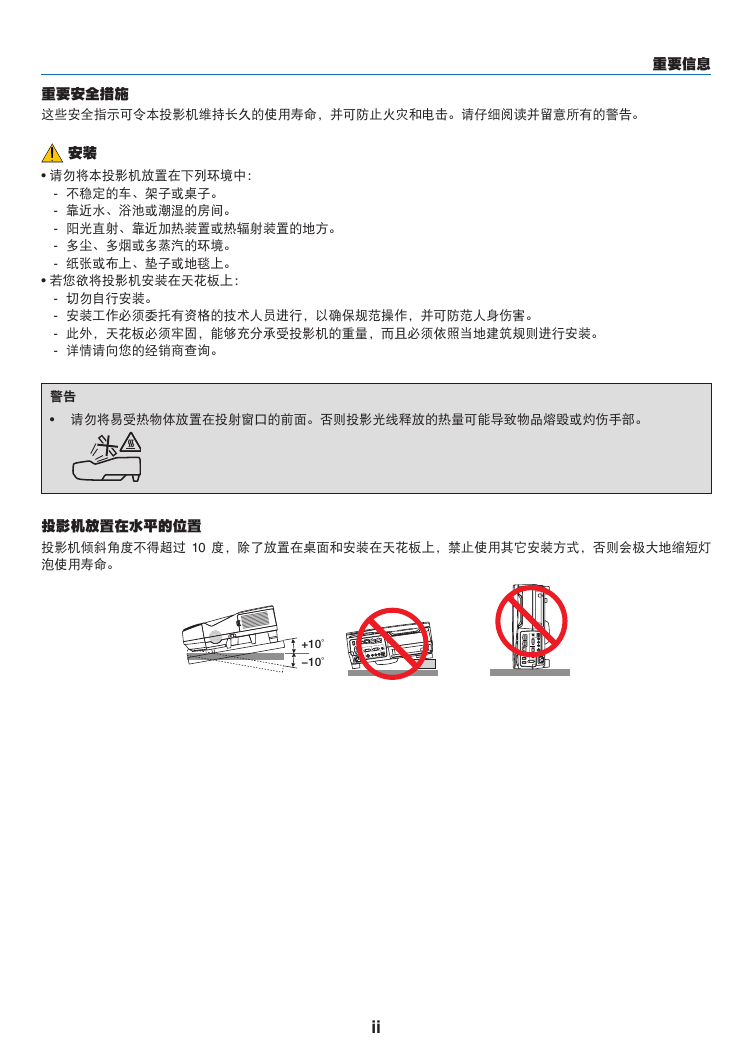

重要安全措施这些安全指示可令本投影机维持长久的使用寿命，并可防止火灾和电击。请仔细阅读并留意所有的警告。重要信息安装 • 请勿将本投影机放置在下列环境中： - 不稳定的车、架子或桌子。 - 靠近水、浴池或潮湿的房间。 - 阳光直射、靠近加热装置或热辐射装置的地方。 - 多尘、多烟或多蒸汽的环境。 - 纸张或布上、垫子或地毯上。 • 若您欲将投影机安装在天花板上： - 切勿自行安装。 - 安装工作必须委托有资格的技术人员进行，以确保规范操作，并可防范人身伤害。 - 此外，天花板必须牢固，能够充分承受投影机的重量，而且必须依照当地建筑规则进行安装。 - 详情请向您的经销商查询。警告 • 请勿将易受热物体放置在投射窗口的前面。否则投影光线释放的热量可能导致物品熔毁或灼伤手部。投影机放置在水平的位置投影机倾斜角度不得超过 10 度，除了放置在桌面和安装在天花板上，禁止使用其它安装方式，否则会极大地缩短灯泡使用寿命。 +10˚ −10˚ ii

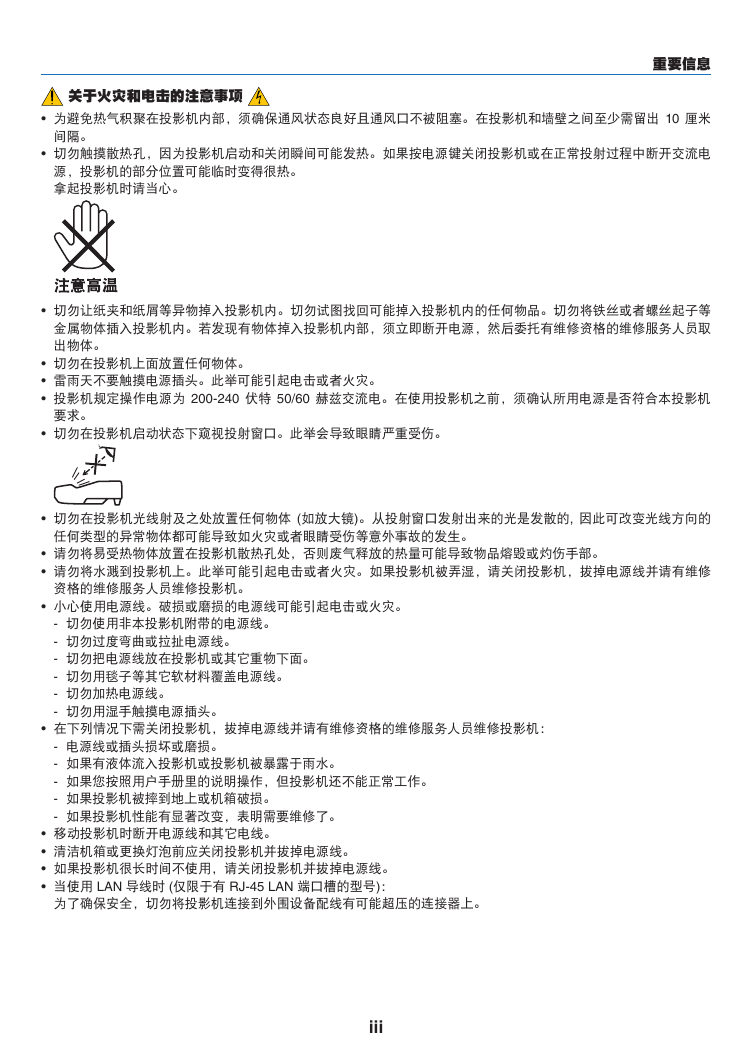

关于火灾和电击的注意事项 • 为避免热气积聚在投影机内部，须确保通风状态良好且通风口不被阻塞。在投影机和墙壁之间至少需留出 10 厘米间隔。 • 切勿触摸散热孔，因为投影机启动和关闭瞬间可能发热。如果按电源键关闭投影机或在正常投射过程中断开交流电源，投影机的部分位置可能临时变得很热。拿起投影机时请当心。重要信息 • 切勿让纸夹和纸屑等异物掉入投影机内。切勿试图找回可能掉入投影机内的任何物品。切勿将铁丝或者螺丝起子等金属物体插入投影机内。若发现有物体掉入投影机内部，须立即断开电源，然后委托有维修资格的维修服务人员取出物体。 • 切勿在投影机上面放置任何物体。 • 雷雨天不要触摸电源插头。此举可能引起电击或者火灾。 • 投影机规定操作电源为 200-240 伏特 50/60 赫兹交流电。在使用投影机之前，须确认所用电源是否符合本投影机要求。 • 切勿在投影机启动状态下窥视投射窗口。此举会导致眼睛严重受伤。 • 切勿在投影机光线射及之处放置任何物体 (如放大镜)。从投射窗口发射出来的光是发散的, 因此可改变光线方向的任何类型的异常物体都可能导致如火灾或者眼睛受伤等意外事故的发生。 • 请勿将易受热物体放置在投影机散热孔处，否则废气释放的热量可能导致物品熔毁或灼伤手部。 • 请勿将水溅到投影机上。此举可能引起电击或者火灾。如果投影机被弄湿，请关闭投影机，拔掉电源线并请有维修资格的维修服务人员维修投影机。 • 小心使用电源线。破损或磨损的电源线可能引起电击或火灾。 - 切勿使用非本投影机附带的电源线。 - 切勿过度弯曲或拉扯电源线。 - 切勿把电源线放在投影机或其它重物下面。 - 切勿用毯子等其它软材料覆盖电源线。 - 切勿加热电源线。 - 切勿用湿手触摸电源插头。 • 在下列情况下需关闭投影机，拔掉电源线并请有维修资格的维修服务人员维修投影机： - 电源线或插头损坏或磨损。 - 如果有液体流入投影机或投影机被暴露于雨水。 - 如果您按照用户手册里的说明操作，但投影机还不能正常工作。 - 如果投影机被摔到地上或机箱破损。 - 如果投影机性能有显著改变，表明需要维修了。 • 移动投影机时断开电源线和其它电线。 • 清洁机箱或更换灯泡前应关闭投影机并拔掉电源线。 • 如果投影机很长时间不使用，请关闭投影机并拔掉电源线。 • 当使用 LAN 导线时 (仅限于有 RJ-45 LAN 端口槽的型号)：为了确保安全，切勿将投影机连接到外围设备配线有可能超压的连接器上。 iii

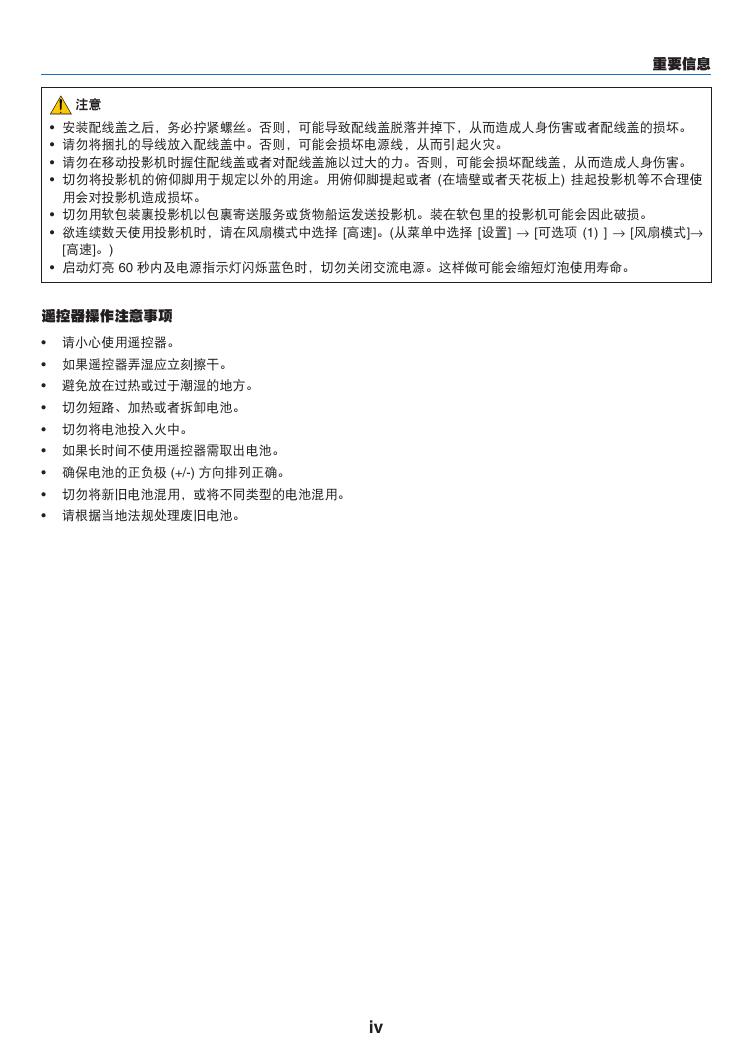

重要信息注意 • 安装配线盖之后，务必拧紧螺丝。否则，可能导致配线盖脱落并掉下，从而造成人身伤害或者配线盖的损坏。 • 请勿将捆扎的导线放入配线盖中。否则，可能会损坏电源线，从而引起火灾。 • 请勿在移动投影机时握住配线盖或者对配线盖施以过大的力。否则，可能会损坏配线盖，从而造成人身伤害。 • 切勿将投影机的俯仰脚用于规定以外的用途。用俯仰脚提起或者 (在墙壁或者天花板上) 挂起投影机等不合理使用会对投影机造成损坏。 • 切勿用软包装裹投影机以包裹寄送服务或货物船运发送投影机。装在软包里的投影机可能会因此破损。 • 欲连续数天使用投影机时，请在风扇模式中选择 [高速]。(从菜单中选择 [设置] → [可选项 (1) ] → [风扇模式]→ [高速]。) • 启动灯亮 60 秒内及电源指示灯闪烁蓝色时，切勿关闭交流电源。这样做可能会缩短灯泡使用寿命。遥控器操作注意事项 • 请小心使用遥控器。 • 如果遥控器弄湿应立刻擦干。 • 避免放在过热或过于潮湿的地方。 • 切勿短路、加热或者拆卸电池。 • 切勿将电池投入火中。 • 如果长时间不使用遥控器需取出电池。 • 确保电池的正负极 (+/-) 方向排列正确。 • 切勿将新旧电池混用，或将不同类型的电池混用。 • 请根据当地法规处理废旧电池。 iv

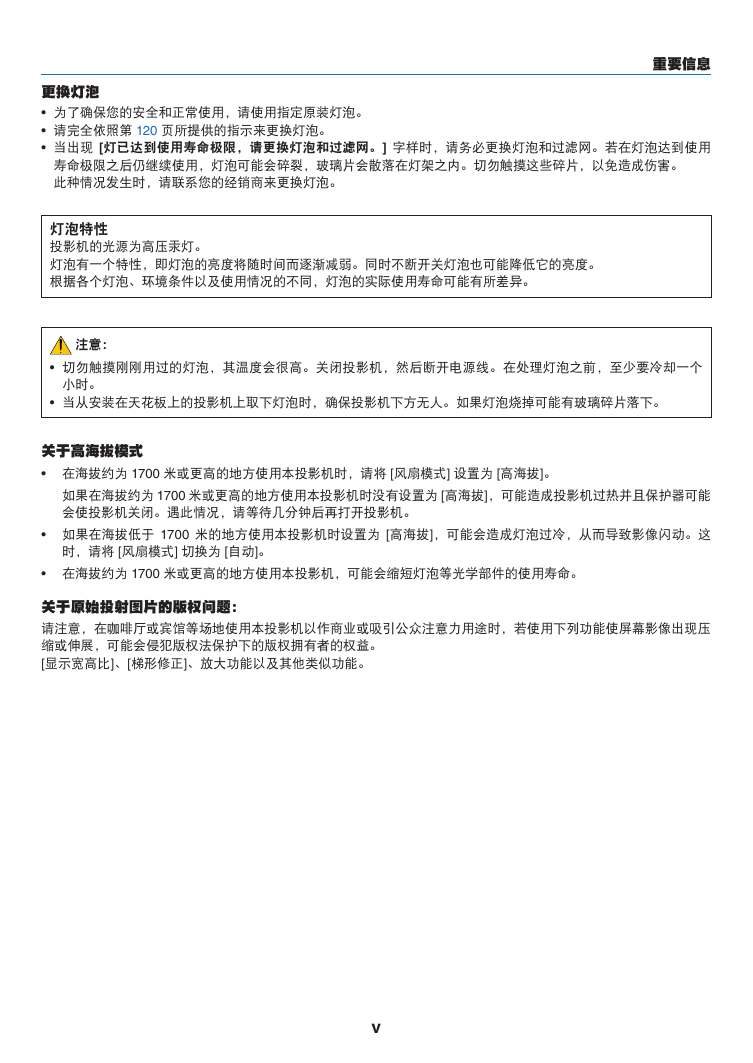

更换灯泡 • 为了确保您的安全和正常使用，请使用指定原装灯泡。 • 请完全依照第 120 页所提供的指示来更换灯泡。 • 当出现 [灯已达到使用寿命极限，请更换灯泡和过滤网。] 字样时，请务必更换灯泡和过滤网。若在灯泡达到使用寿命极限之后仍继续使用，灯泡可能会碎裂，玻璃片会散落在灯架之内。切勿触摸这些碎片，以免造成伤害。此种情况发生时，请联系您的经销商来更换灯泡。重要信息灯泡特性投影机的光源为高压汞灯。灯泡有一个特性，即灯泡的亮度将随时间而逐渐减弱。同时不断开关灯泡也可能降低它的亮度。根据各个灯泡、环境条件以及使用情况的不同，灯泡的实际使用寿命可能有所差异。注意： • 切勿触摸刚刚用过的灯泡，其温度会很高。关闭投影机，然后断开电源线。在处理灯泡之前，至少要冷却一个小时。 • 当从安装在天花板上的投影机上取下灯泡时，确保投影机下方无人。如果灯泡烧掉可能有玻璃碎片落下。关于高海拔模式 • 在海拔约为 1700 米或更高的地方使用本投影机时，请将 [风扇模式] 设置为 [高海拔]。如果在海拔约为 1700 米或更高的地方使用本投影机时没有设置为 [高海拔]，可能造成投影机过热并且保护器可能会使投影机关闭。遇此情况，请等待几分钟后再打开投影机。 • 如果在海拔低于 1700 米的地方使用本投影机时设置为 [高海拔]，可能会造成灯泡过冷，从而导致影像闪动。这时，请将 [风扇模式] 切换为 [自动]。 • 在海拔约为 1700 米或更高的地方使用本投影机，可能会缩短灯泡等光学部件的使用寿命。关于原始投射图片的版权问题：请注意，在咖啡厅或宾馆等场地使用本投影机以作商业或吸引公众注意力用途时，若使用下列功能使屏幕影像出现压缩或伸展，可能会侵犯版权法保护下的版权拥有者的权益。 [显示宽高比]、[梯形修正]、放大功能以及其他类似功能。 v

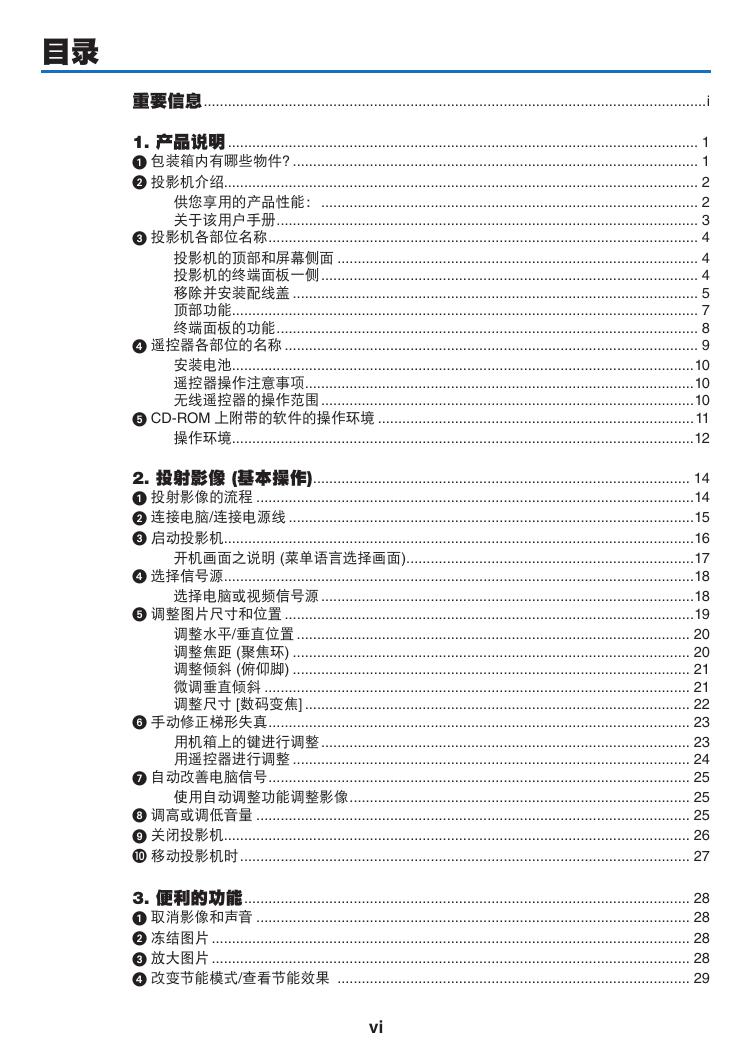

目录重要信息 ............................................................................................................................i 1. 产品说明 .................................................................................................................... 1 ➊ 包装箱内有哪些物件? .................................................................................................... 1 ➋ 投影机介绍..................................................................................................................... 2 供您享用的产品性能： ............................................................................................. 2 关于该用户手册 ........................................................................................................ 3 ➌ 投影机各部位名称 .......................................................................................................... 4 投影机的顶部和屏幕侧面 ......................................................................................... 4 投影机的终端面板一侧 ............................................................................................. 4 移除并安装配线盖 .................................................................................................... 5 顶部功能................................................................................................................... 7 终端面板的功能 ........................................................................................................ 8 ➍ 遥控器各部位的名称 ...................................................................................................... 9 安装电池..................................................................................................................10 遥控器操作注意事项................................................................................................10 无线遥控器的操作范围 ............................................................................................10 ➎ CD-ROM 上附带的软件的操作环境 ..............................................................................11 操作环境..................................................................................................................12 2. 投射影像 (基本操作) ............................................................................................. 14 ➊ 投射影像的流程 ............................................................................................................14 ➋ 连接电脑/连接电源线 ....................................................................................................15 ➌ 启动投影机....................................................................................................................16 开机画面之说明 (菜单语言选择画面) .......................................................................17 ➍ 选择信号源....................................................................................................................18 选择电脑或视频信号源 ............................................................................................18 ➎ 调整图片尺寸和位置 .....................................................................................................19 调整水平/垂直位置 ................................................................................................. 20 调整焦距 (聚焦环) .................................................................................................. 20 调整倾斜 (俯仰脚) .................................................................................................. 21 微调垂直倾斜 ......................................................................................................... 21 调整尺寸 [数码变焦] ............................................................................................... 22 ➏ 手动修正梯形失真 ........................................................................................................ 23 用机箱上的键进行调整 ........................................................................................... 23 用遥控器进行调整 .................................................................................................. 24 ➐ 自动改善电脑信号 ........................................................................................................ 25 使用自动调整功能调整影像 .................................................................................... 25 ➑ 调高或调低音量 ........................................................................................................... 25 ➒ 关闭投影机................................................................................................................... 26 ❿ 移动投影机时 ............................................................................................................... 27 3. 便利的功能 .............................................................................................................. 28 ➊ 取消影像和声音 ........................................................................................................... 28 ➋ 冻结图片 ...................................................................................................................... 28 ➌ 放大图片 ...................................................................................................................... 28 ➍ 改变节能模式/查看节能效果 ....................................................................................... 29 vi
