Optoma奥图码投影机-EW674说明书.pdf
目錄
使用注意事項
安全資訊
預防警告
眼睛安全警告
簡介
包裝簡介
產品概觀
主機
控制面板
後視圖
遙控器
安裝
連接投影機
連接至電腦 / 筆記型電腦
連接至視訊來源
開啟 / 關閉投影機電源
開啟投影機電源
關閉投影機電源
警告指示燈
調整投影的影像
調整投影機的高度
調整變焦 / 焦點 (0.7”XGA 系列)
調整投影影像大小
調整變焦 / 焦點 (0.55”XGA 系列)
調整投影影像大小
調整變焦 / 焦點 (0.65”WXGA 系列)
調整投影影像大小
使用者控制
控制面板與遙控器
螢幕顯示(OSD)功能表
如何操作
功能表樹狀圖
影像
顯示模式
初始設定
功能
LAN_RJ45 (僅限 RJ45 模式)
附錄
故障排除
影像問題
中斷問題
投影機狀態指示
遙控器問題
音訊問題
更換燈泡
清理投影機
相容模式
RS232 指令
RS232 通訊協定功能清單
吸頂安裝
Optoma 全球辦公室
法規與安全注意事項
操作情況

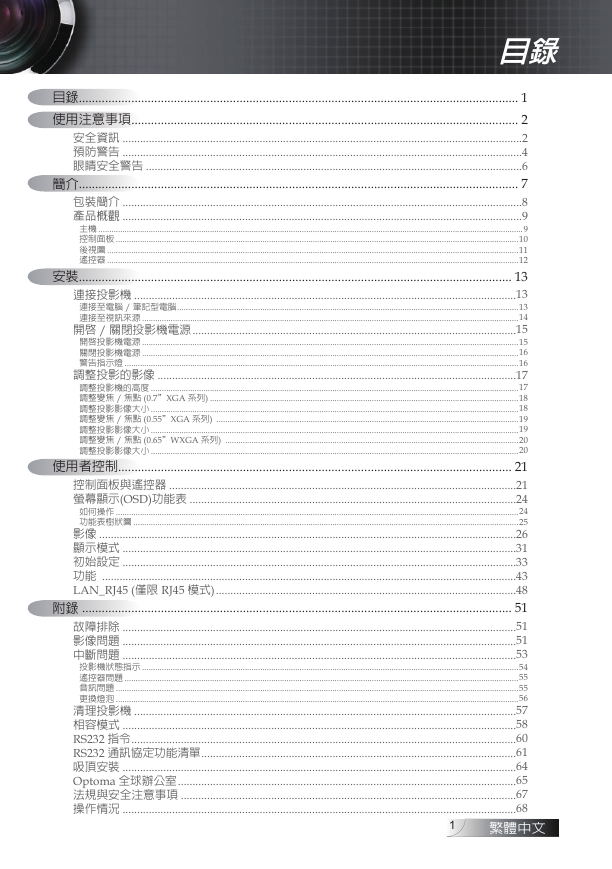

目錄
目錄...................................................................................................................................... 1
使用注意事項...................................................................................................................... 2
安全資訊 .........................................................................................................................................2
預防警告 .........................................................................................................................................4
眼睛安全警告 .................................................................................................................................6
簡介...................................................................................................................................... 7
包裝簡介 .........................................................................................................................................8
產品概觀 .........................................................................................................................................9
主機 ..................................................................................................................................................................................................9
控制面板 ........................................................................................................................................................................................10
後視圖 ............................................................................................................................................................................................11
遙控器 ............................................................................................................................................................................................12
安裝.................................................................................................................................... 13
連接投影機 ...................................................................................................................................13
連接至電腦 / 筆記型電腦 ............................................................................................................................................................13
連接至視訊來源 ............................................................................................................................................................................14
開啟 / 關閉投影機電源 ...............................................................................................................15
開啟投影機電源 ............................................................................................................................................................................15
關閉投影機電源 ............................................................................................................................................................................16
警告指示燈 ....................................................................................................................................................................................16
調整投影的影像 ...........................................................................................................................17
調整投影機的高度 ........................................................................................................................................................................17
調整變焦 / 焦點 (0.7”XGA 系列) .............................................................................................................................................18
調整投影影像大小 ........................................................................................................................................................................18
調整變焦 / 焦點 (0.55”XGA 系列) ..........................................................................................................................................19
調整投影影像大小 ........................................................................................................................................................................19
調整變焦 / 焦點 (0.65”WXGA 系列) ......................................................................................................................................20
調整投影影像大小 ........................................................................................................................................................................20
使用者控制........................................................................................................................ 21
控制面板與遙控器 .......................................................................................................................21
螢幕顯示(OSD)功能表 ................................................................................................................24
如何操作 ........................................................................................................................................................................................24
功能表樹狀圖 ................................................................................................................................................................................25
影像 ...............................................................................................................................................26
顯示模式 .......................................................................................................................................31
初始設定 .......................................................................................................................................33
功能 ..............................................................................................................................................43
LAN_RJ45 (僅限 RJ45 模式) .......................................................................................................48
附錄 ................................................................................................................................... 51
故障排除 .......................................................................................................................................51
影像問題 .......................................................................................................................................51
中斷問題 .......................................................................................................................................53
投影機狀態指示 ............................................................................................................................................................................54
遙控器問題 ....................................................................................................................................................................................55
音訊問題 ........................................................................................................................................................................................55
更換燈泡 ........................................................................................................................................................................................56
清理投影機 ...................................................................................................................................57
相容模式 .......................................................................................................................................58
RS232 指令 ....................................................................................................................................60
RS232 通訊協定功能清單 ............................................................................................................61
吸頂安裝 .......................................................................................................................................64
Optoma 全球辦公室 ....................................................................................................................65
法規與安全注意事項 ...................................................................................................................67
操作情況 .......................................................................................................................................68

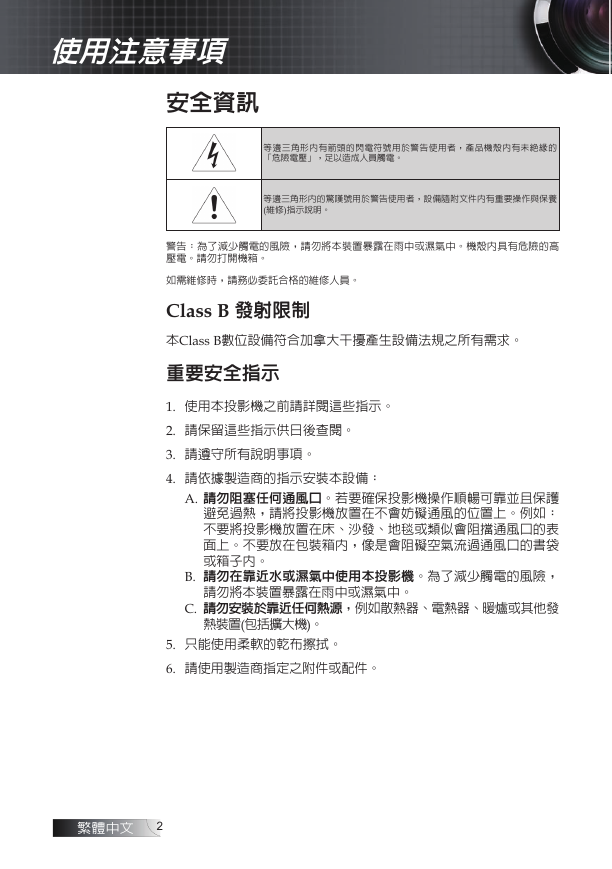

使用注意事項
安全資訊
等邊三角形內有箭頭的閃電符號用於警告使用者，產品機殼內有未絕緣的
「危險電壓」，足以造成人員觸電。
等邊三角形內的驚嘆號用於警告使用者，設備隨附文件內有重要操作與保養
(維修)指示說明。
警告：為了減少觸電的風險，請勿將本裝置暴露在雨中或濕氣中。機殼內具有危險的高
壓電。請勿打開機箱。
如需維修時，請務必委託合格的維修人員。
Class B 發射限制
本Class B數位設備符合加拿大干擾產生設備法規之所有需求。
重要安全指示
使用本投影機之前請詳閱這些指示。
請保留這些指示供日後查閱。
請遵守所有說明事項。
請依據製造商的指示安裝本設備：
A.
請勿阻塞任何通風口。若要確保投影機操作順暢可靠並且保護
避免過熱，請將投影機放置在不會妨礙通風的位置上。例如：
不要將投影機放置在床、沙發、地毯或類似會阻擋通風口的表
面上。不要放在包裝箱內，像是會阻礙空氣流過通風口的書袋
或箱子內。
請勿在靠近水或濕氣中使用本投影機。為了減少觸電的風險，
請勿將本裝置暴露在雨中或濕氣中。
請勿安裝於靠近任何熱源，例如散熱器、電熱器、暖爐或其他發
熱裝置(包括擴大機)。
B.
C.
只能使用柔軟的乾布擦拭。
請使用製造商指定之附件或配件。
1.
2.
3.
4.
5.
6.
使用注意事項
7.
8.
9.
10.

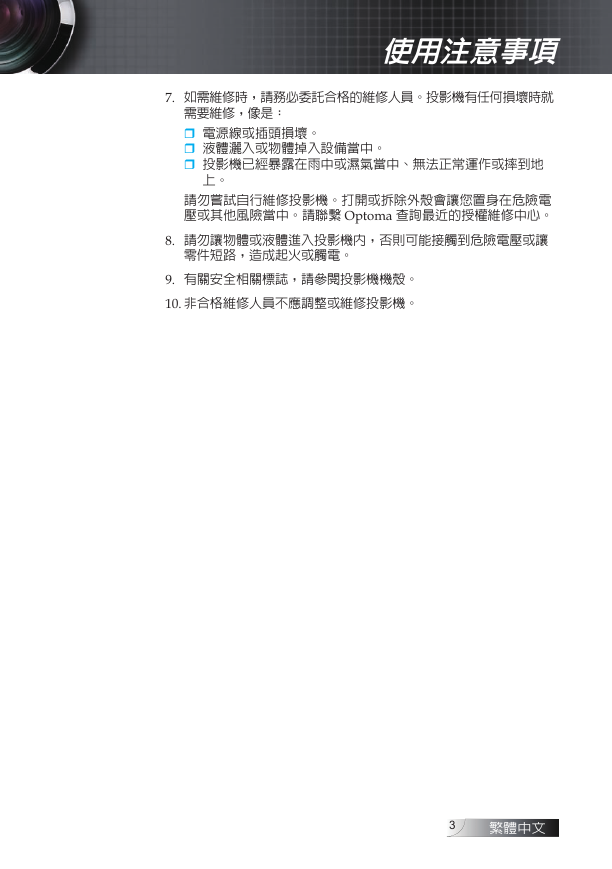

如需維修時，請務必委託合格的維修人員。投影機有任何損壞時就
需要維修，像是：
電源線或插頭損壞。
液體灑入或物體掉入設備當中。
投影機已經暴露在雨中或濕氣當中、無法正常運作或摔到地
上。
請勿嘗試自行維修投影機。打開或拆除外殼會讓您置身在危險電
壓或其他風險當中。請聯繫 Optoma 查詢最近的授權維修中心。
請勿讓物體或液體進入投影機內，否則可能接觸到危險電壓或讓
零件短路，造成起火或觸電。
有關安全相關標誌，請參閱投影機機殼。
非合格維修人員不應調整或維修投影機。
使用注意事項

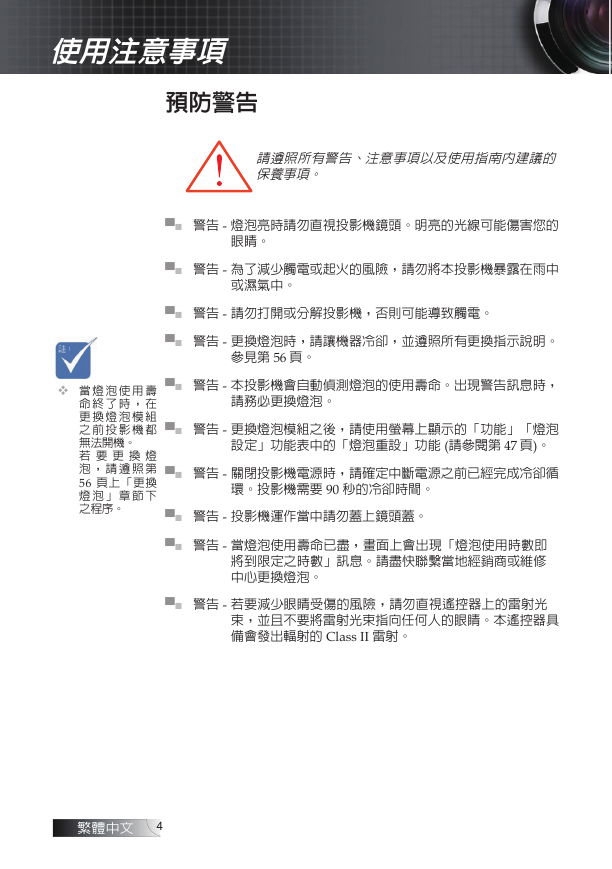

預防警告
請遵照所有警告、注意事項以及使用指南內建議的
保養事項。
▀■ 警告 - 燈泡亮時請勿直視投影機鏡頭。明亮的光線可能傷害您的
▀■ 警告 - 為了減少觸電或起火的風險，請勿將本投影機暴露在雨中
▀■ 警告 - 請勿打開或分解投影機，否則可能導致觸電。
▀■ 警告 - 更換燈泡時，請讓機器冷卻，並遵照所有更換指示說明。
眼睛。
或濕氣中。
參見第 56 頁。
請務必更換燈泡。
▀■ 警告 - 本投影機會自動偵測燈泡的使用壽命。出現警告訊息時，
▀■ 警告 - 更換燈泡模組之後，請使用螢幕上顯示的「功能」「燈泡
設定」功能表中的「燈泡重設」功能 (請參閱第 47 頁)。
▀■ 警告 - 關閉投影機電源時，請確定中斷電源之前已經完成冷卻循
環。投影機需要 90 秒的冷卻時間。
▀■ 警告 - 投影機運作當中請勿蓋上鏡頭蓋。
▀■ 警告 - 當燈泡使用壽命已盡，畫面上會出現「燈泡使用時數即
將到限定之時數」訊息。請盡快聯繫當地經銷商或維修
中心更換燈泡。
▀■ 警告 - 若要減少眼睛受傷的風險，請勿直視遙控器上的雷射光
束，並且不要將雷射光束指向任何人的眼睛。本遙控器具
備會發出輻射的 Class II 雷射。
v
當 燈 泡 使 用 壽
命 終 了 時 ， 在
更 換 燈 泡 模 組
之 前 投 影 機 都
無法開機。
若 要 更 換 燈
泡 ， 請 遵 照 第
56 頁上「更換
燈 泡 」 章 節 下
之程序。
使用注意事項

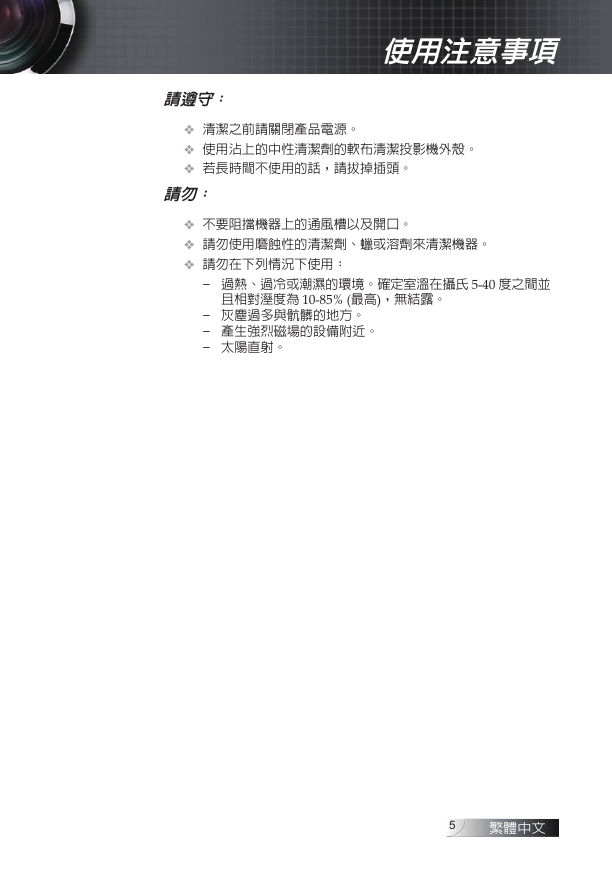

請遵守：
清潔之前請關閉產品電源。
使用沾上的中性清潔劑的軟布清潔投影機外殼。
若長時間不使用的話，請拔掉插頭。
請勿：
不要阻擋機器上的通風槽以及開口。
請勿使用磨蝕性的清潔劑、蠟或溶劑來清潔機器。
請勿在下列情況下使用：
−
過熱、過冷或潮濕的環境。確定室溫在攝氏 5-40 度之間並
且相對溼度為 10-85% (最高)，無結露。
灰塵過多與骯髒的地方。
產生強烈磁場的設備附近。
太陽直射。
−
−
−
使用注意事項
眼睛安全警告
▀■ 避免直視投影機投射出來的光線。
▀■ 將面對光束的次數降至最低。盡可能背對光束。
▀■ 建議使用指示棒或雷射筆，避免簡報者需要進入光束照射範圍
內。
▀■ 確定投影機在觀眾到螢幕的視線之外，這樣確保簡報者在看著
觀眾時不必盯著投影機燈光看。達成此建議的最佳方式是將投
影機固定在天花板上，而非放置在地板或桌面上。
▀■ 當在教室內使用投影機時，在詢問學生螢幕上的問題時，請特別
注意學生的安全。
▀■ 為了將燈泡所需的電源降至最低，請在視聽教室內使用來降低
周圍光線亮度。
簡介

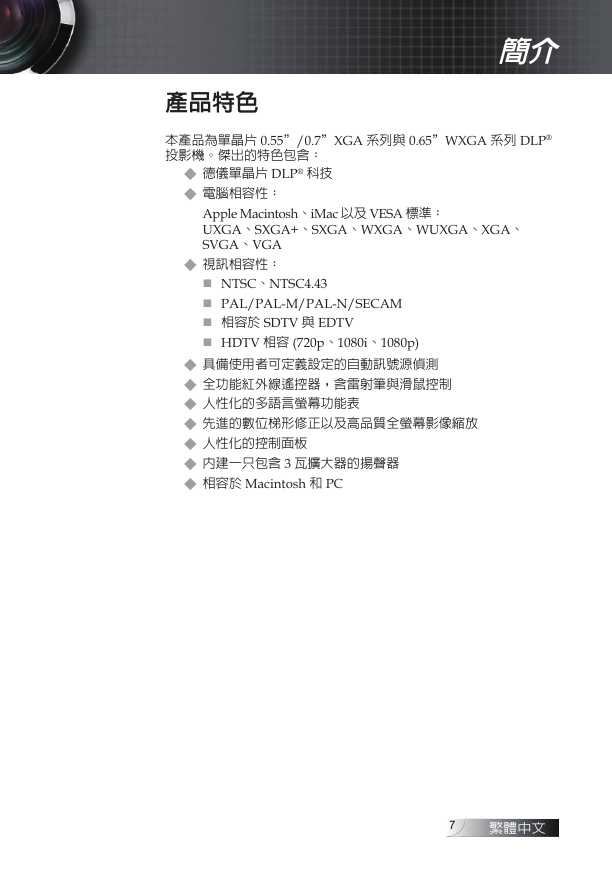

產品特色
本產品為單晶片 0.55”/0.7”XGA 系列與 0.65”WXGA 系列 DLP®
投影機。傑出的特色包含：
NTSC、NTSC4.43
PAL/PAL-M/PAL-N/SECAM
相容於 SDTV 與 EDTV
HDTV 相容 (720p、1080i、1080p)
德儀單晶片 DLP® 科技
電腦相容性：
Apple Macintosh、iMac 以及 VESA 標準：
UXGA、SXGA+、SXGA、WXGA、WUXGA、XGA、
SVGA、VGA
視訊相容性：
具備使用者可定義設定的自動訊號源偵測
全功能紅外線遙控器，含雷射筆與滑鼠控制
人性化的多語言螢幕功能表
先進的數位梯形修正以及高品質全螢幕影像縮放
人性化的控制面板
內建一只包含 3 瓦擴大器的揚聲器
相容於 Macintosh 和 PC
簡介

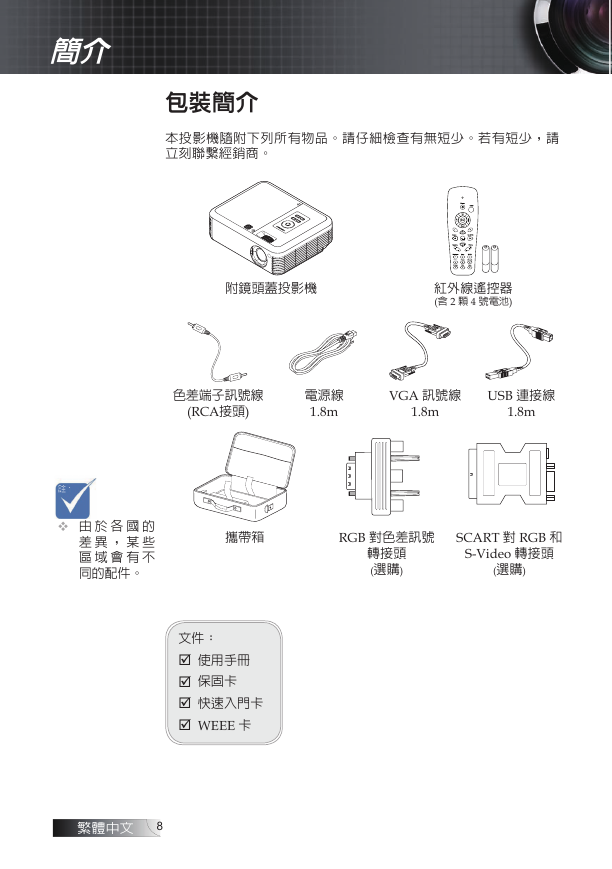

包裝簡介
本投影機隨附下列所有物品。請仔細檢查有無短少。若有短少，請
立刻聯繫經銷商。
附鏡頭蓋投影機
DVI-I
紅外線遙控器
(含 2 顆 4 號電池)
色差端子訊號線
(RCA接頭)
電源線
1.8m
VGA 訊號線
1.8m
USB 連接線
1.8m
v
由 於 各 國 的
差 異 ， 某 些
區 域 會 有 不
同的配件。
攜帶箱
RGB 對色差訊號
轉接頭
(選購)
SCART 對 RGB 和
S-Video 轉接頭
(選購)
文件：
þ 使用手冊
þ 保固卡
þ 快速入門卡
þ WEEE 卡
