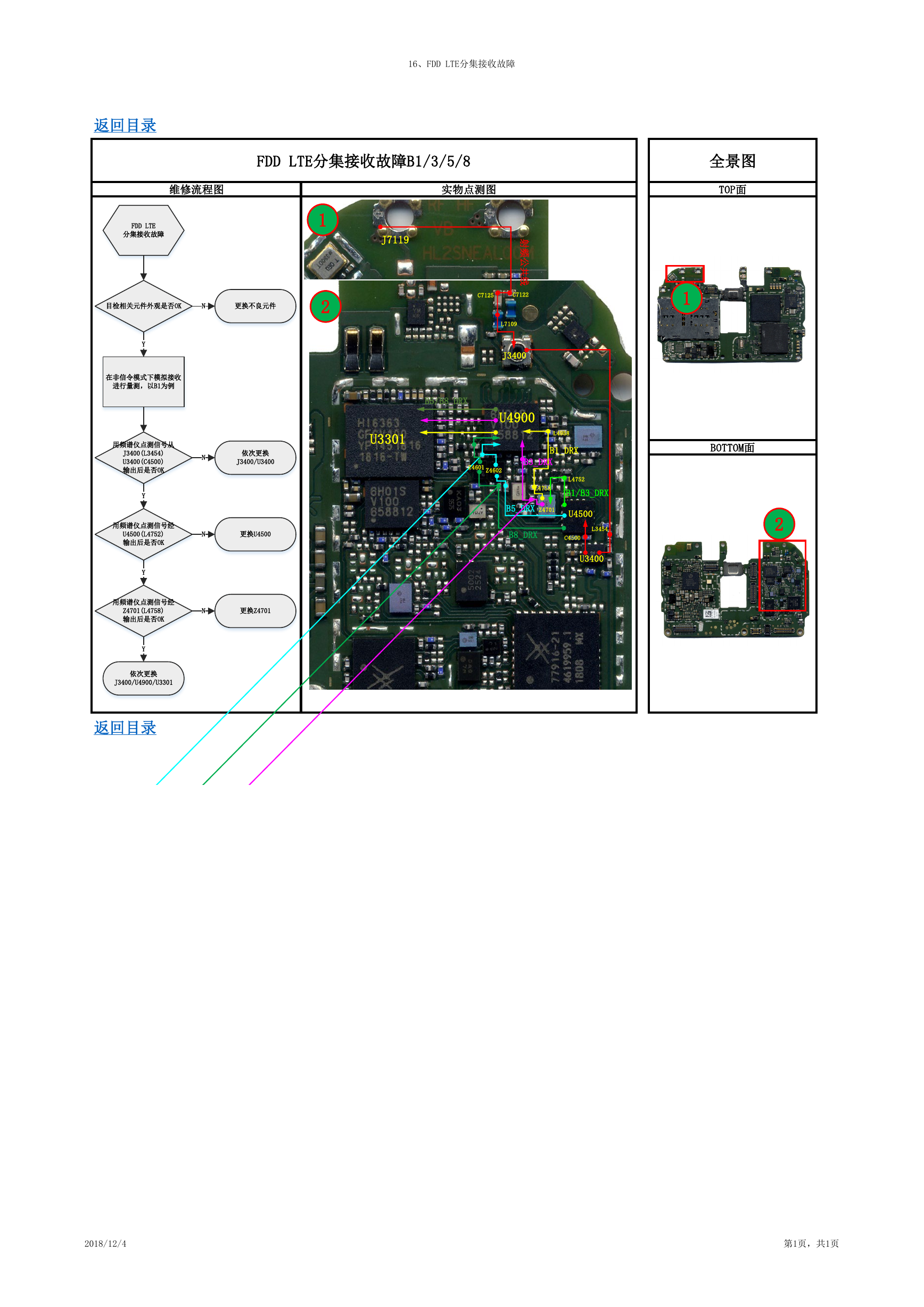

16、FDD LTE分集接收故障 FDD LTE分集接收故障B1/3/5/8 维修流程图 实物点测图 全景图 TOP面 J7119 1 2 射 频 公 共 线 C7125 C7122 L7109 J3400 B5/B8_DRX U4900 U3301 L4958 B1_DRX Z4601 Z4602 B3_DRX L4758 L4752 B1/B3_DRX B5_DRX Z4701 U4500 B8_DRX C4500 L3454 U3400 1 BOTTOM面 2 返回目录 FDD LTE 分集接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B1为例 用频谱仪点测信号从 J3400(L3454) U3400(C4500) 输出后是否OK Y 用频谱仪点测信号经 U4500(L4752) 输出后是否OK Y 用频谱仪点测信号经 Z4701(L4758) 输出后是否OK Y 依次更换 J3400/U4900/U3301 返回目录 N N N 依次更换 J3400/U3400 更换U4500 更换Z4701 2018/12/4 第1页，共1页
