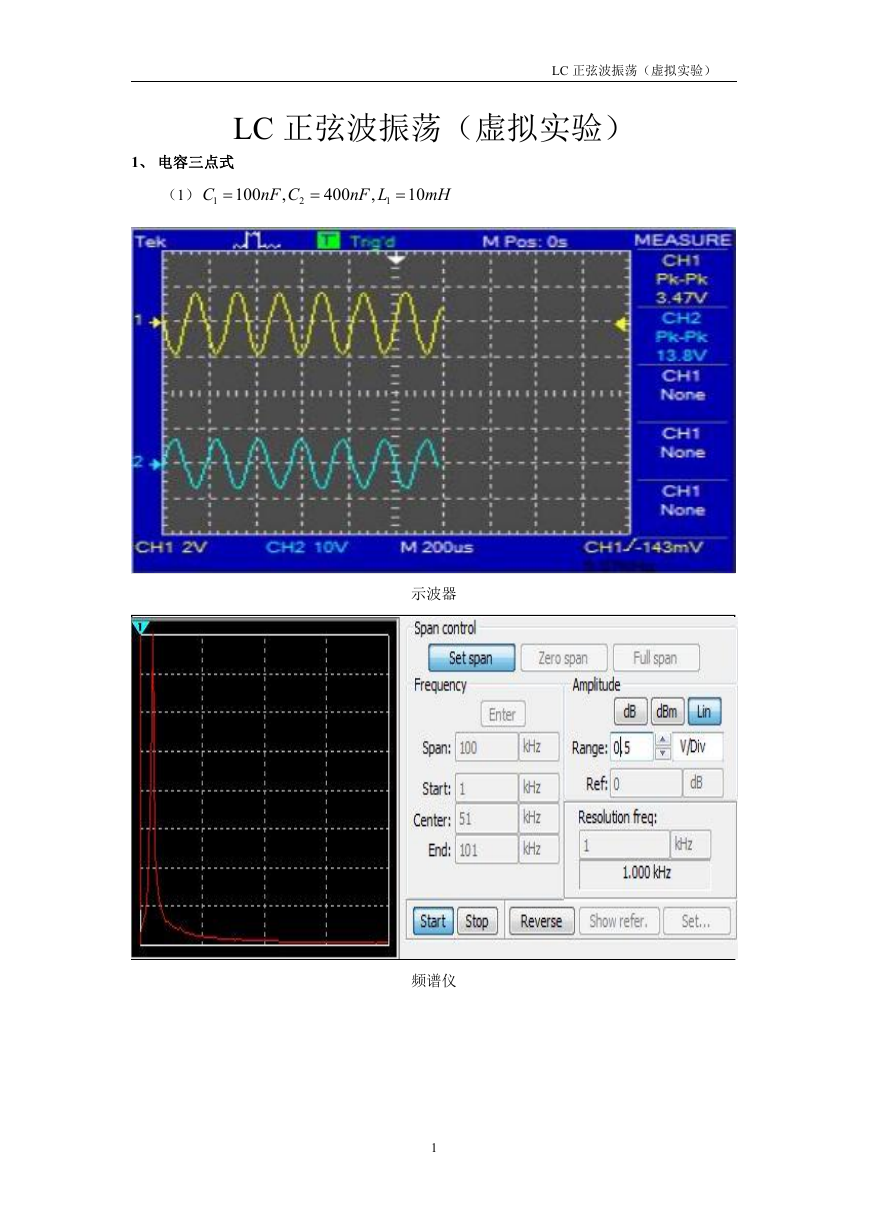

    LC 正弦波振荡（虚拟实验） LC 正弦波振荡（虚拟实验） 1、 电容三点式  C （1） 1 100 nF C ,  400 nF L 1 , 2  10 mH 示波器 频谱仪 1

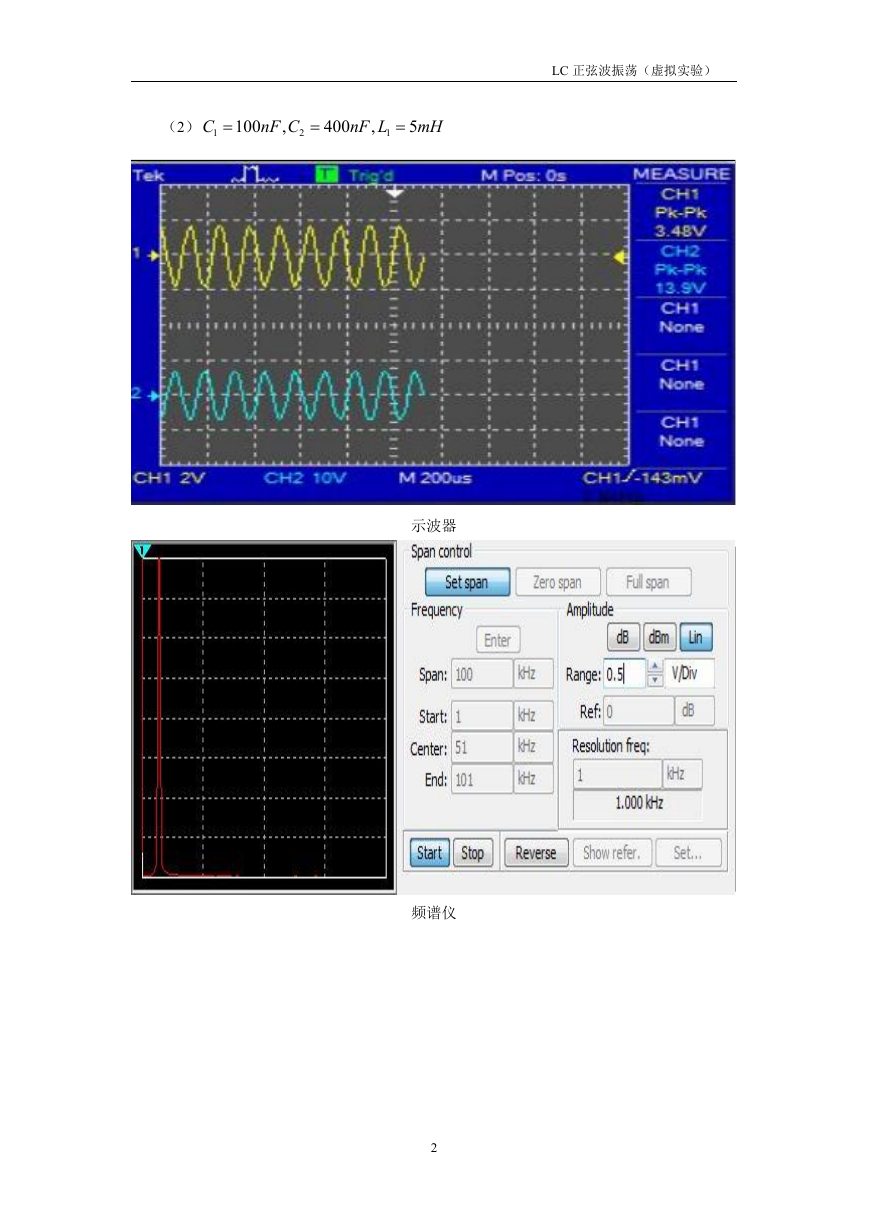

    C （2） 1  100 nF C ,  400 nF L 1 , 2  5 mH LC 正弦波振荡（虚拟实验） 示波器 频谱仪 2

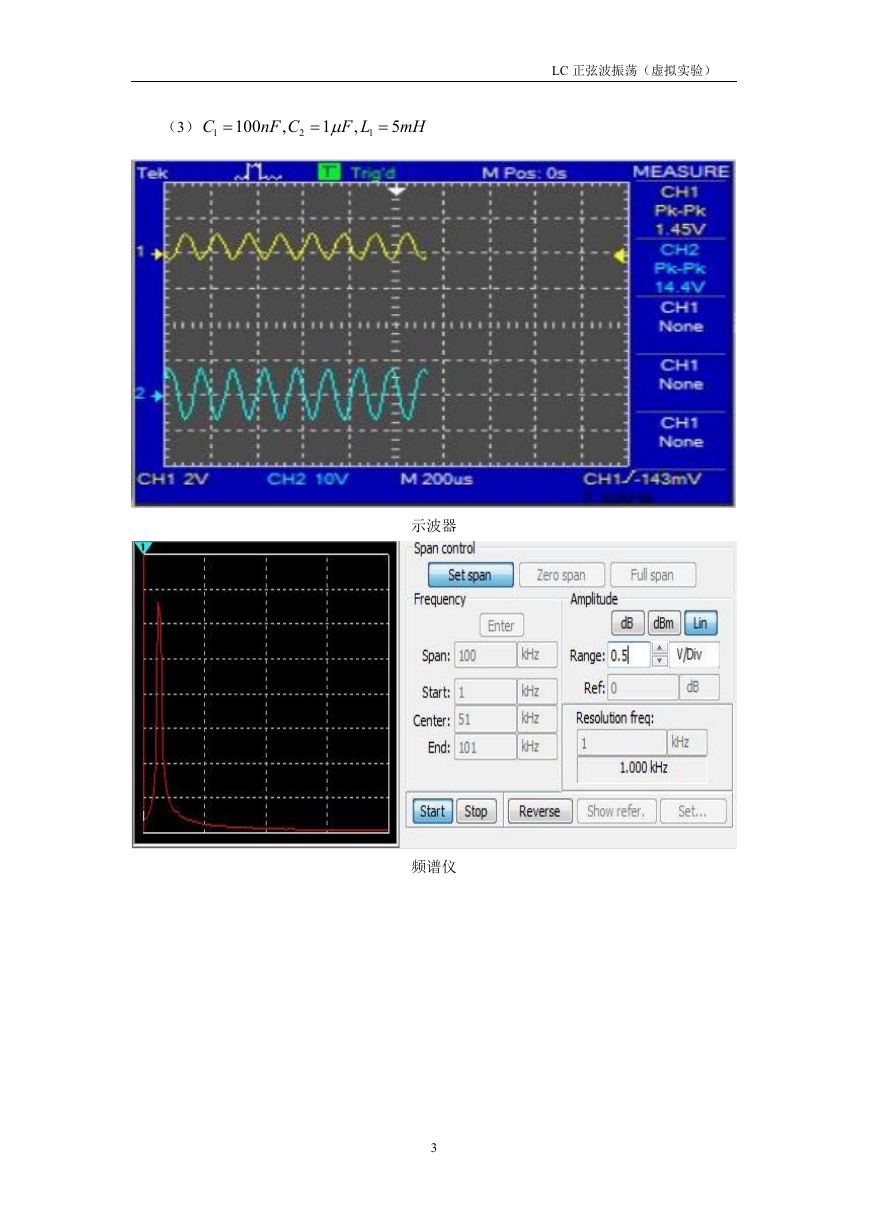

    C （3） 1  100 nF C , 2  1  F L 1 , LC 正弦波振荡（虚拟实验）  5 mH 示波器 频谱仪 3

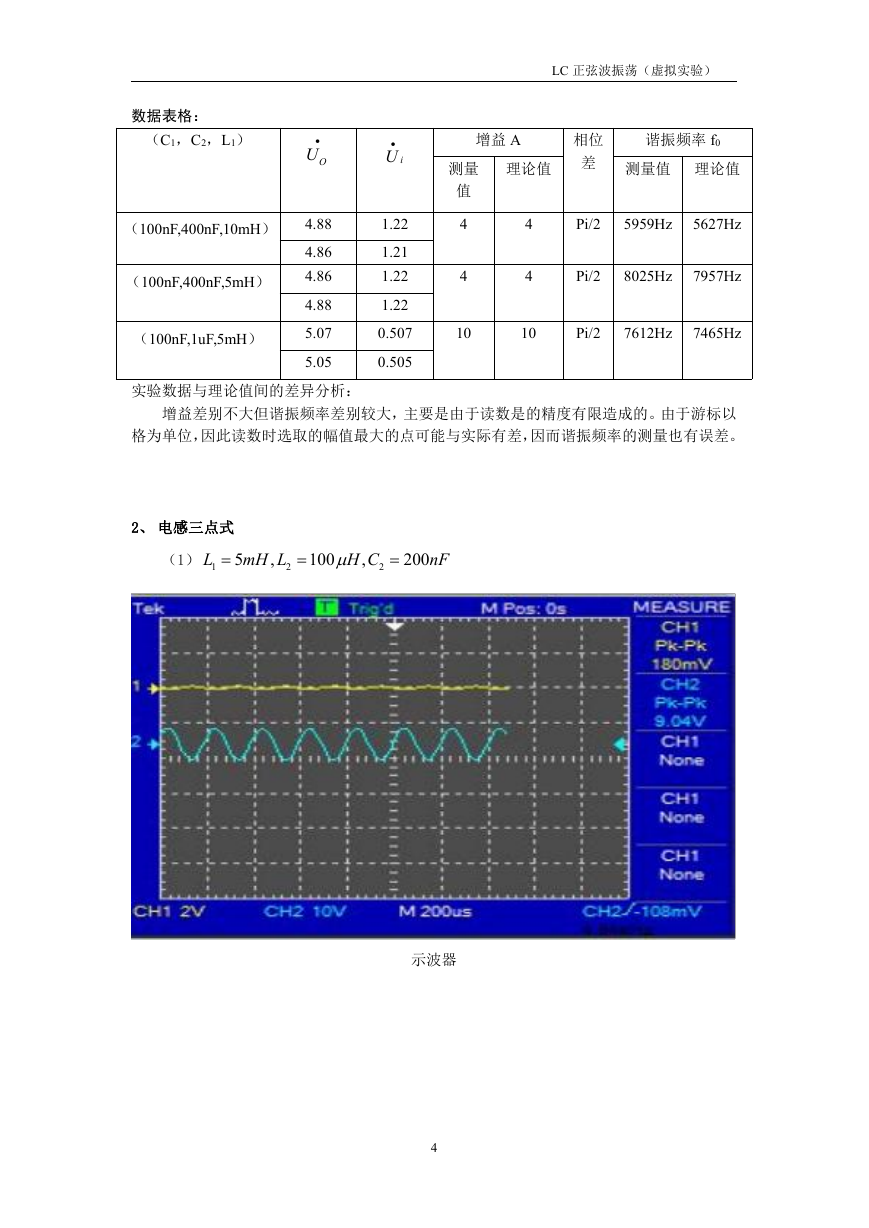

    数据表格： （C1，C2，L1）  OU  iU （100nF,400nF,5mH） （100nF,400nF,10mH） 4.88 4.86 4.86 4.88 5.07 5.05 （100nF,1uF,5mH） 1.22 1.21 1.22 1.22 0.507 0.505 LC 正弦波振荡（虚拟实验） 增益 A 理论值 测量 值 4 4 4 4 相位 差 谐振频率 f0 测量值 理论值 Pi/2 5959Hz 5627Hz Pi/2 8025Hz 7957Hz 10 10 Pi/2 7612Hz 7465Hz 实验数据与理论值间的差异分析： 增益差别不大但谐振频率差别较大，主要是由于读数是的精度有限造成的。由于游标以 格为单位，因此读数时选取的幅值最大的点可能与实际有差，因而谐振频率的测量也有误差。 2、 电感三点式 L （1） 1  5 mH L 2 ,  100  H C ,  200 nF 2 示波器 4

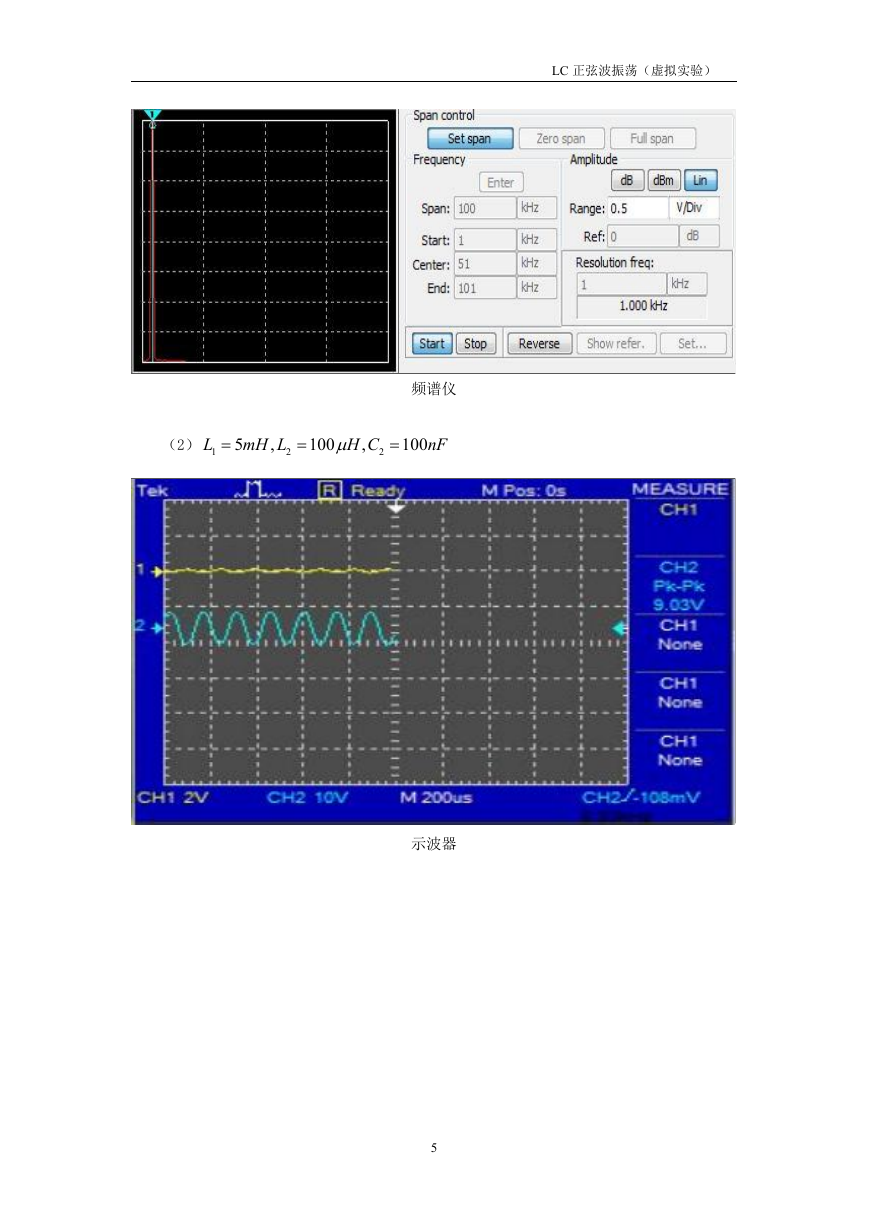

    L （2） 1  5 mH L 2 ,  100  H C , LC 正弦波振荡（虚拟实验） 频谱仪  100 nF 2 示波器 5

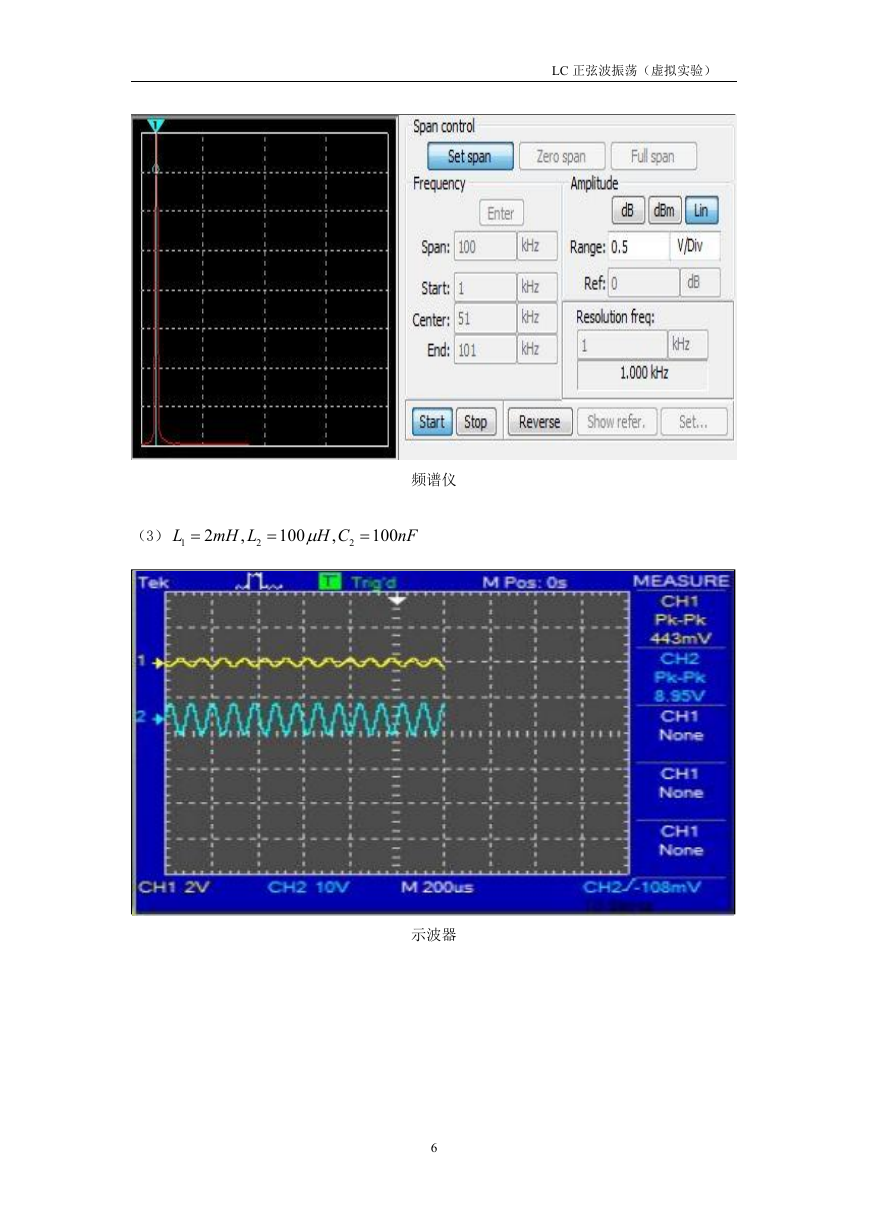

    L （3） 1  2 mH L 2 ,  100  H C , LC 正弦波振荡（虚拟实验） 频谱仪  100 nF 2 示波器 6

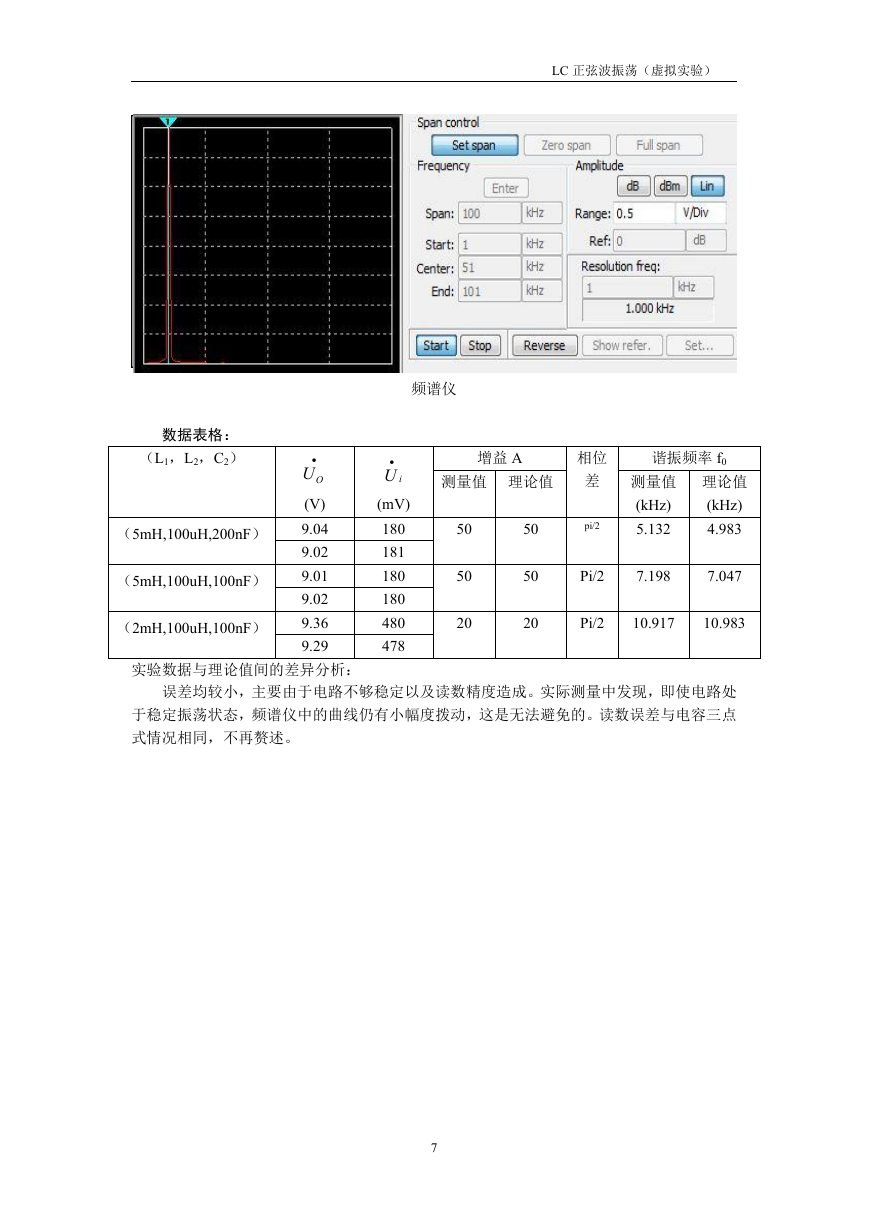

    LC 正弦波振荡（虚拟实验） 频谱仪 数据表格： （L1，L2，C2） （5mH,100uH,200nF） （5mH,100uH,100nF） （2mH,100uH,100nF）  OU (V) 9.04 9.02 9.01 9.02 9.36 9.29  iU (mV) 180 181 180 180 480 478 增益 A 测量值 理论值 50 50 20 50 50 20 相位 差 pi/2 谐振频率 f0 测量值 (kHz) 5.132 理论值 (kHz) 4.983 Pi/2 7.198 7.047 Pi/2 10.917 10.983 实验数据与理论值间的差异分析： 误差均较小，主要由于电路不够稳定以及读数精度造成。实际测量中发现，即使电路处 于稳定振荡状态，频谱仪中的曲线仍有小幅度拨动，这是无法避免的。读数误差与电容三点 式情况相同，不再赘述。 7

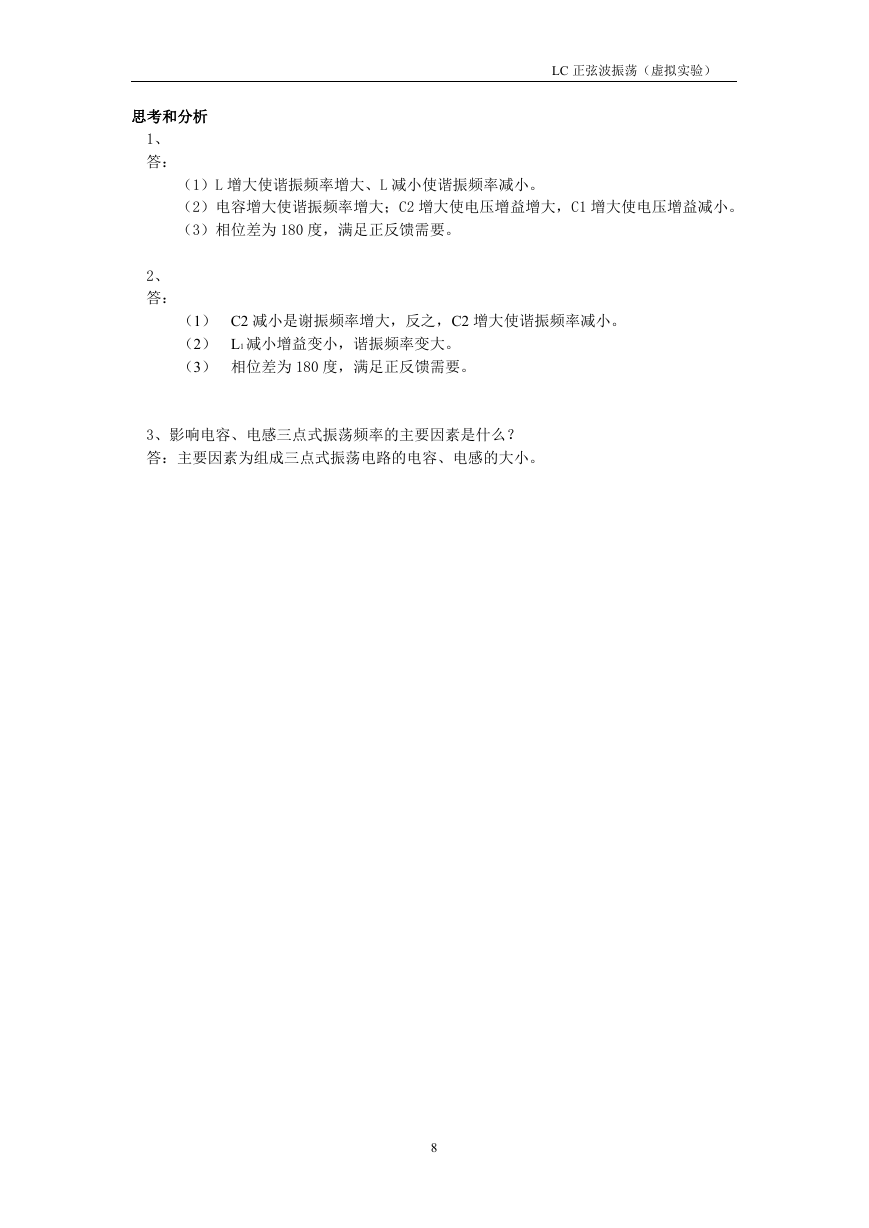

    LC 正弦波振荡（虚拟实验） 思考和分析 1、 答： （1）L 增大使谐振频率增大、L 减小使谐振频率减小。 （2）电容增大使谐振频率增大；C2 增大使电压增益增大，C1 增大使电压增益减小。 （3）相位差为 180 度，满足正反馈需要。 2、 答： （1） C2 减小是谢振频率增大，反之，C2 增大使谐振频率减小。 （2） L1 减小增益变小，谐振频率变大。 （3） 相位差为 180 度，满足正反馈需要。 3、影响电容、电感三点式振荡频率的主要因素是什么？ 答：主要因素为组成三点式振荡电路的电容、电感的大小。 8
