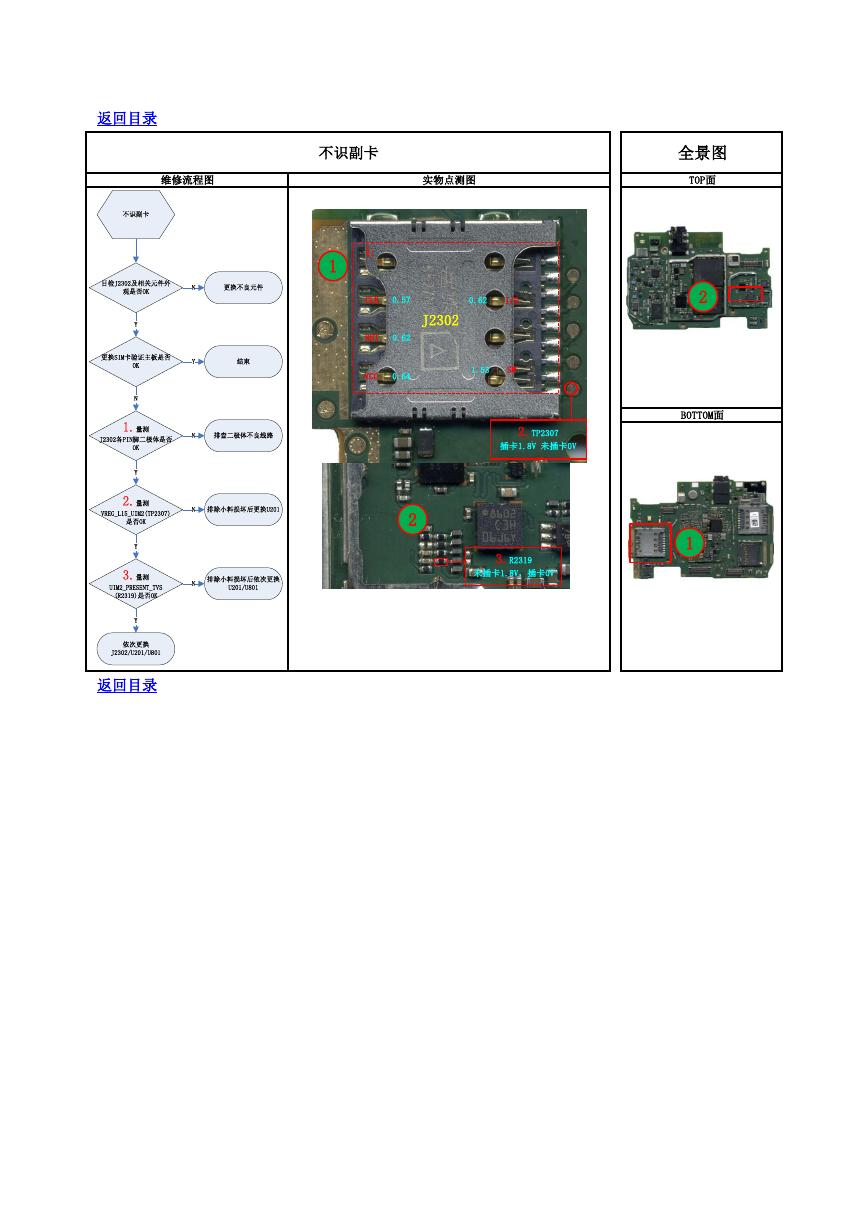

返回目录 不识副卡 维修流程图 实物点测图 1. 1 CLK 0.57 0.62 I/O J2302 RST 0.62 VCC 0.64 1.53 SW 2.TP2307 插卡1.8V 未插卡0V 2 3.R2319 未插卡1.8V，插卡0V 全景图 TOP面 2 BOTTOM面 1 返回目录 不识副卡目检J2302及相关元件外观是否OK更换不良元件NY更换SIM卡验证主板是否OK结束YN1.量测J2302各PIN脚二极体是否OK排查二极体不良线路NY2.量测VREG_L15_UIM2(TP2307)是否OK排除小料损坏后更换U201NY3.量测UIM2_PRESENT_TVS(R2319)是否OK排除小料损坏后依次更换U201/U801NY依次更换J2302/U201/U801
