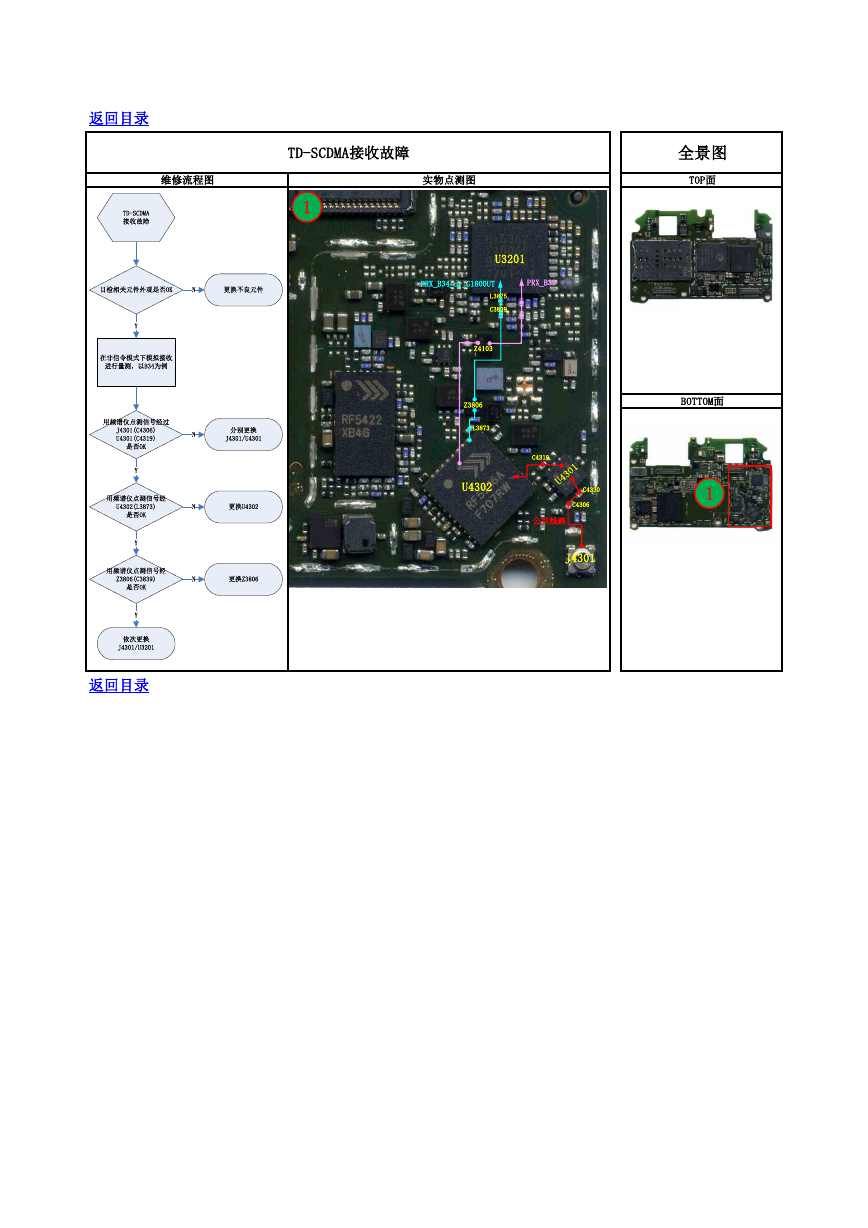

返回目录 TD-SCDMA接收故障 维修流程图 实物点测图 全景图 TOP面 1 U3201 PRX_B34_or_G1800UT PRX_B39 L3875 C3839 Z4103 Z3806 L3873 U4302 BOTTOM面 1 C4319 C4330 C4306 公共线路 J4301 返回目录 TD-SCDMA接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B34为例用频谱仪点测信号经过J4301(C4306)U4301(C4319)是否OK用频谱仪点测信号经U4302(L3873)是否OKYY分别更换J4301/U4301NN用频谱仪点测信号经Z3806(C3839)是否OK更换Z3806NYY更换U4302依次更换J4301/U3201
