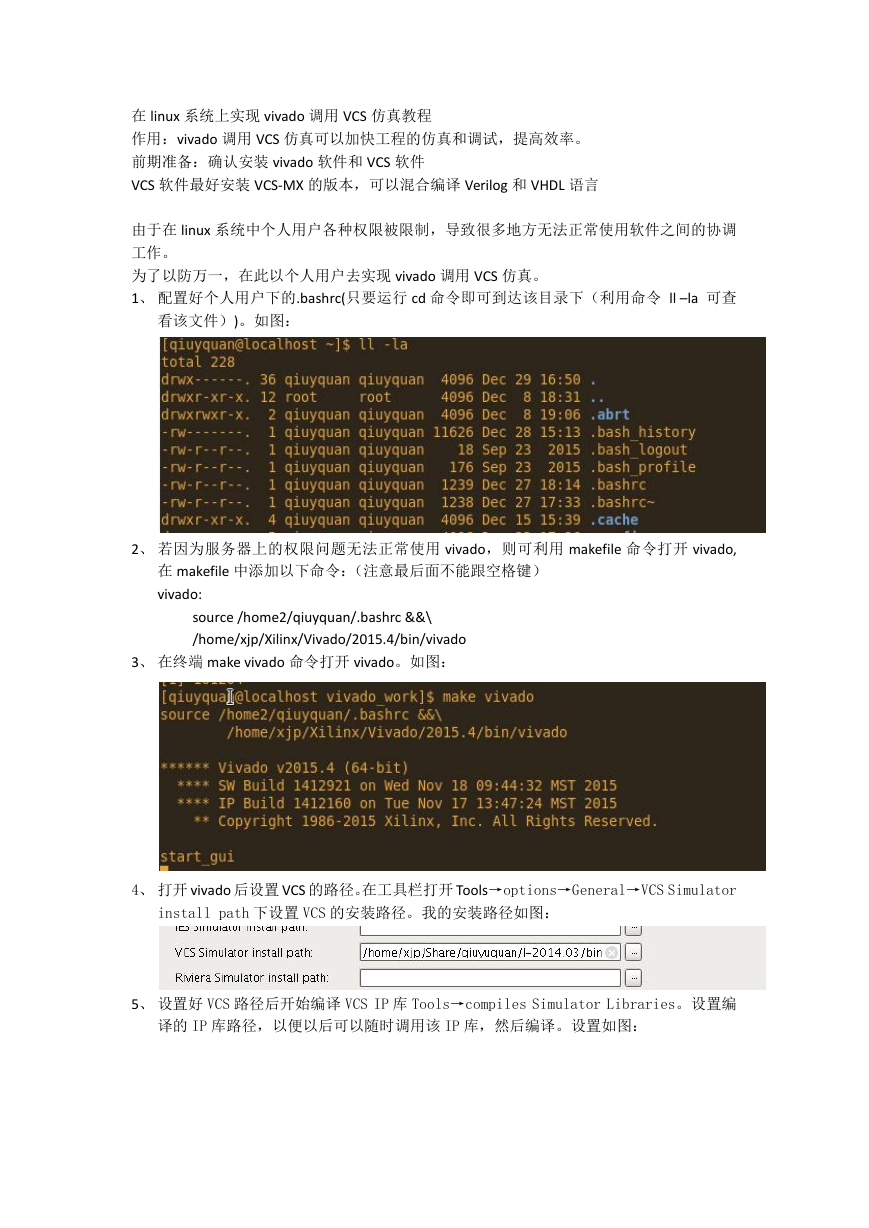

在 linux 系统上实现 vivado 调用 VCS 仿真教程 作用：vivado 调用 VCS 仿真可以加快工程的仿真和调试，提高效率。 前期准备：确认安装 vivado 软件和 VCS 软件 VCS 软件最好安装 VCS-MX 的版本，可以混合编译 Verilog 和 VHDL 语言 由于在 linux 系统中个人用户各种权限被限制，导致很多地方无法正常使用软件之间的协调 工作。 为了以防万一，在此以个人用户去实现 vivado 调用 VCS 仿真。 1、 配置好个人用户下的.bashrc(只要运行 cd 命令即可到达该目录下（利用命令 ll –la 可查 看该文件）)。如图： 2、 若因为服务器上的权限问题无法正常使用 vivado，则可利用 makefile 命令打开 vivado, 在 makefile 中添加以下命令：（注意最后面不能跟空格键） vivado: source /home2/qiuyquan/.bashrc &&\ /home/xjp/Xilinx/Vivado/2015.4/bin/vivado 3、 在终端 make vivado 命令打开 vivado。如图： 4、 打开 vivado 后设置 VCS 的路径。在工具栏打开 Tools→options→General→VCS Simulator install path 下设置 VCS 的安装路径。我的安装路径如图： 5、 设置好 VCS 路径后开始编译 VCS IP 库 Tools→compiles Simulator Libraries。设置编 译的 IP 库路径，以便以后可以随时调用该 IP 库，然后编译。设置如图： 

6、 编译完成后，打开 vivado 的工程。 在 simulation setting→simulation 设置仿真工具，选择 VCS。 7、 点击 run simulation。得到如下窗口。 8、 若要继续仿真，则可在如下图设置仿真时间继续仿真和停止。 

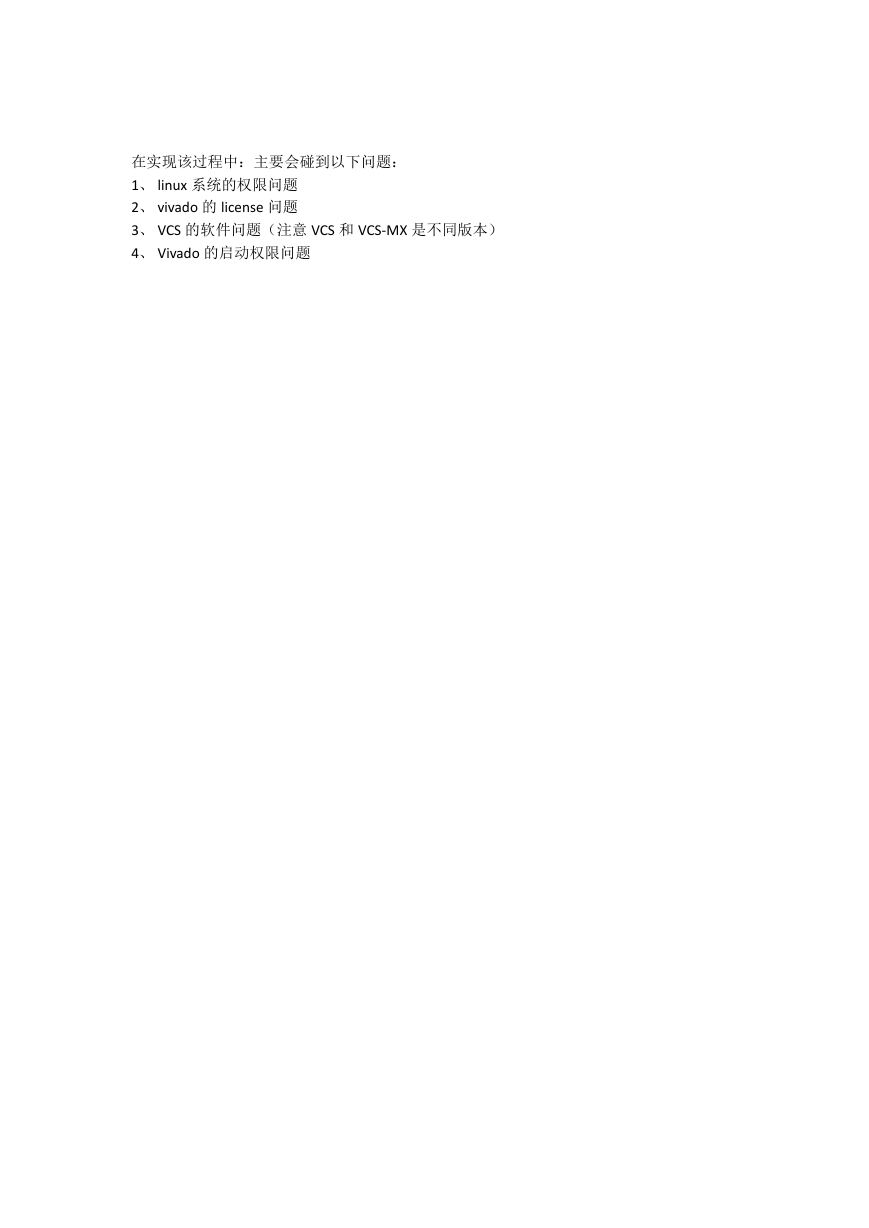

在实现该过程中：主要会碰到以下问题： 1、 linux 系统的权限问题 2、 vivado 的 license 问题 3、 VCS 的软件问题（注意 VCS 和 VCS-MX 是不同版本） 4、 Vivado 的启动权限问题
